10 طرح درب آهنی ساده قاب دار
10 طرح درب آهنی ساده قاب دار برای پروژه ای بررسی می شوند که ابعاد قاب, ضخامت ورق و جهت بازشو باید با مسیر رفت وآمد و ظاهر ورودی هماهنگ باشند. در یک ساختمان با دهانه باریک, قاب های پهن می توانند عرض مفید عبور را کاهش دهند و وزن لنگه را بیشتر کنند, اما در ورودی مرتفع همان قاب ها به کنترل تناسب ظاهری کمک می کنند. در پروژه ای دیگر, کف شیب دار یا چهارچوب قدیمی باعث می شود نمونه ای که روی تصویر متعادل است, پس از نصب با آستانه برخورد کند یا قفل آن تحت فشار قرار گیرد. به همین دلیل, برسی درب آهنی ساده قاب دار باید از وضعیت واقعی دهانه, تراز کف, محل لولا, میزان حریم و تعداد دفعات استفاده آغاز شود. مدل تک قاب, دو قاب, قاب عمودی, قاب افقی, تمام ورق, شیشه خور, تک لنگه و دولنگه هرکدام پاسخ متفاوتی به محدودیت پروژه می دهند. نوع پروفیل, کلاف داخلی, کیفیت جوش, پوشش رنگ, دستگیره و قفل نیز بر دوام و حرکت روان درب اثر دارند. انتخاب اشتباه ممکن است به موج ورق, افتادگی لنگه یا ناهماهنگی خطوط قاب با نما منجر شود. هزینه ساخت به ابعاد, متریال, یراق آلات و شرایط اجرا وابسته است. تک سازه در روند سفارش, وضعیت واقعی محل را مبنای پیشنهاد طرح و جزئیات ساخت قرار می دهد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| سناریوی دهانه باریک | در ورودی محدود, قاب کم عرض و پروفیل متناسب می توانند عرض مفید عبور را حفظ کنند و وزن لنگه را کنترل نمایند. | ابعاد قاب را پس از کسر چهارچوب و فضای گردش لنگه تعیین کنید. |
| سناریوی ورودی مرتفع | در دهانه بلند, تقسیم سطح با قاب های افقی یا ترکیبی باعث می شود ورق یکپارچه کمتر موج بردارد و تناسب ظاهری حفظ شود. | ارتفاع قاب ها را با خطوط نما, دستگیره و محل قفل هماهنگ سازید. |
| سناریوی حفظ حریم | مدل تمام ورق قاب دار دید مستقیم را محدود می کند و سطحی منظم برای اجرای رنگ و خطوط ساده ایجاد می نماید. | بسته بودن سطح را با نیاز نور و تهویه فضای پشت درب متعادل کنید. |
| سناریوی ورودی کم نور | قرار دادن شیشه مات در یکی از قاب ها می تواند نور را عبور دهد و ساختار فلزی درب را همچنان یکپارچه نگه دارد. | قاب شیشه را دور از قفل طراحی کنید و امکان تعویض آن را باقی بگذارید. |
| سناریوی تردد پرتکرار | در ساختمان پرتردد, شاسی مقاوم, لولای متناسب و تقویت محل قفل از افتادگی و سخت شدن بازشو جلوگیری می کنند. | یراق آلات را بر اساس وزن نهایی و دفعات استفاده انتخاب نمایید. |
| سناریوی بازسازی | چهارچوب قدیمی ممکن است تاب دار یا برای تحمل وزن درب قاب دار جدید نامناسب باشد و به تقویت نیاز پیدا کند. | وضعیت اتصال چهارچوب را پیش از ثبت ابعاد نهایی بررسی کنید. |
| سناریوی کف شیب دار | شیب آستانه بر فاصله پایین لنگه, محل قفل و زاویه باز شدن درب آهنی اثر مستقیم دارد. | اندازه گیری نهایی را پس از مشخص شدن کف تمام شده انجام دهید. |
| سناریوی قفل برقی | قفل برقی و آیفون به مسیر کابل, تقویت موضعی کلاف و دسترسی مناسب برای تعمیر نیاز دارند. | محل تجهیزات را پیش از نصب ورق و اجرای پوشش رنگ مشخص سازید. |
| سناریوی سفارش اختصاصی | تغییر ابعاد یک نمونه آماده بدون بازطراحی می تواند نسبت قاب ها, محل دستگیره و تعادل نمای درب را برهم بزند. | نمای ساخت را با ابعاد واقعی دهانه پیش از تولید تأیید کنید. |
اطلاعات تماس
کاربرد طرح های قاب دار در شرایط واقعی ورودی
قاب روی درب آهنی فقط یک خط تزئینی نیست و در پروژه می تواند سطح ورق را تقسیم کند, تناسب دهانه را اصلاح نماید و محل یراق آلات را نظم دهد. در ورودی باریک, یک قاب مرکزی ساده از چند تقسیم بندی متراکم کاربردی تر است. در دهانه بلند, قاب های افقی می توانند ارتفاع بصری را کنترل کنند و از دیده شدن یک سطح بزرگ و خالی جلوگیری نمایند. اگر فضای پشت درب کم نور باشد, یکی از قاب ها قابلیت تبدیل شدن به پنل شیشه ای را دارد. در پروژه ای با تردد زیاد, ساختار قاب باید بدون افزایش غیرضروری وزن طراحی شود. مزیت درب آهنی ساده قاب دار زمانی حفظ می شود که اندازه قاب, میزان پوشیدگی و جهت خطوط از محدودیت واقعی دهانه استخراج شوند, نه اینکه یک نمونه آماده بدون تغییر برای هر ساختمان تکرار گردد.

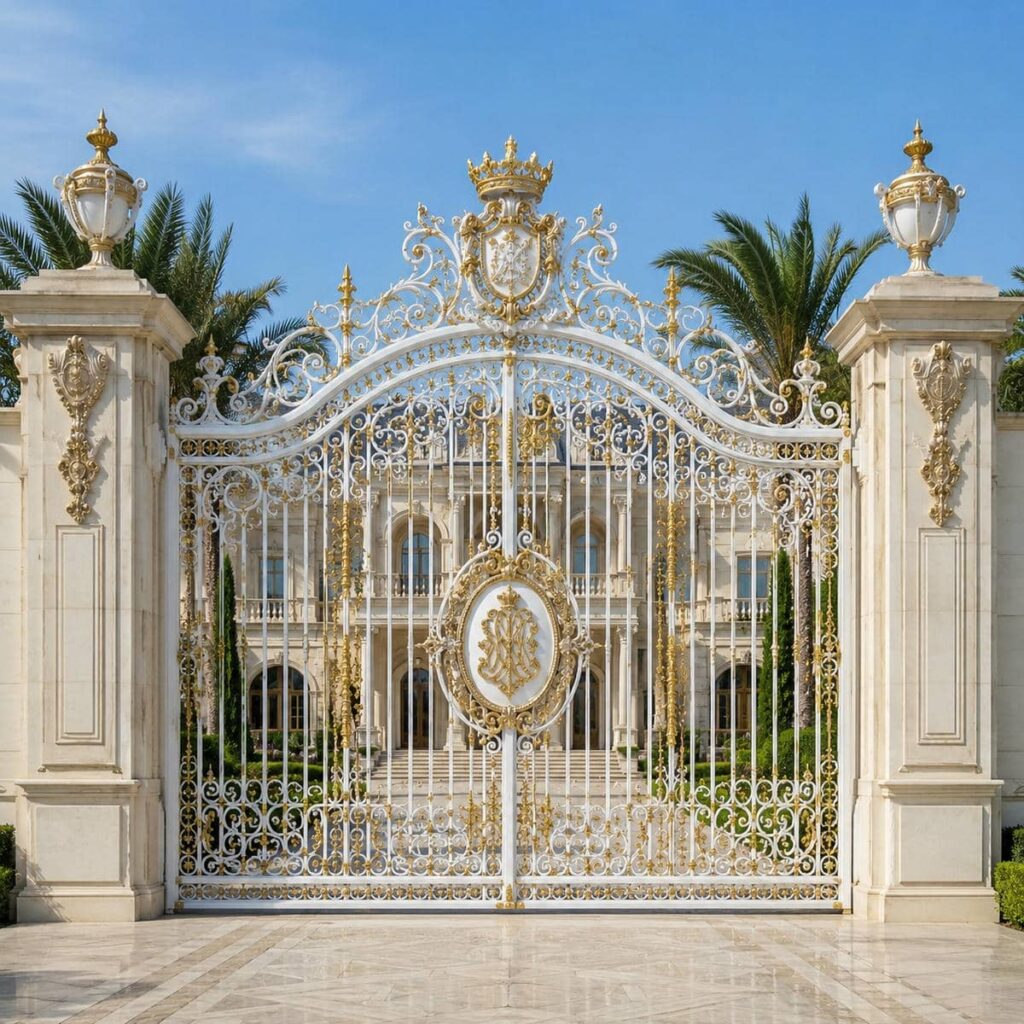

طرح تک قاب برای پروژه با دهانه محدود
در ساختمانی که عرض ورودی محدود است, طرح تک قاب می تواند ظاهر درب را منظم نگه دارد و از شلوغ شدن سطح جلوگیری کند. قاب مرکزی بهتر است با فاصله کافی از چهارچوب, دستگیره و قفل قرار گیرد تا اجزای کاربردی وارد محدوده خطوط تزئینی نشوند. اگر پروفیل قاب بیش از حد پهن انتخاب شود, سطح لنگه فشرده تر دیده می شود و وزن غیرضروری افزایش پیدا می کند. در پروژه ای با نمای ساده, یک قاب کم عمق و رنگ یکدست معمولاً ارتباط مناسب تری با دیوار و سنگ اطراف ایجاد می کند.
ساختار تک قاب باید به کلاف داخلی متصل شود و تنها روی ورق نازک قرار نگیرد. این اتصال از لرزش پروفیل و جدا شدن تدریجی جوش جلوگیری می کند. ابعاد قاب باید پس از تعیین اندازه واقعی لنگه طراحی شوند؛ زیرا کوچک کردن یا بزرگ کردن مستقیم یک نمونه, فاصله خطوط را نامتناسب می سازد. در ورودی کم نور می توان سطح داخل قاب را با شیشه مات ترکیب کرد, اما قاب نگهدارنده باید قابل باز شدن باشد. چنین طرحی برای پروژه ای مناسب است که سادگی, حریم و نگهداری آسان در اولویت قرار دارند.

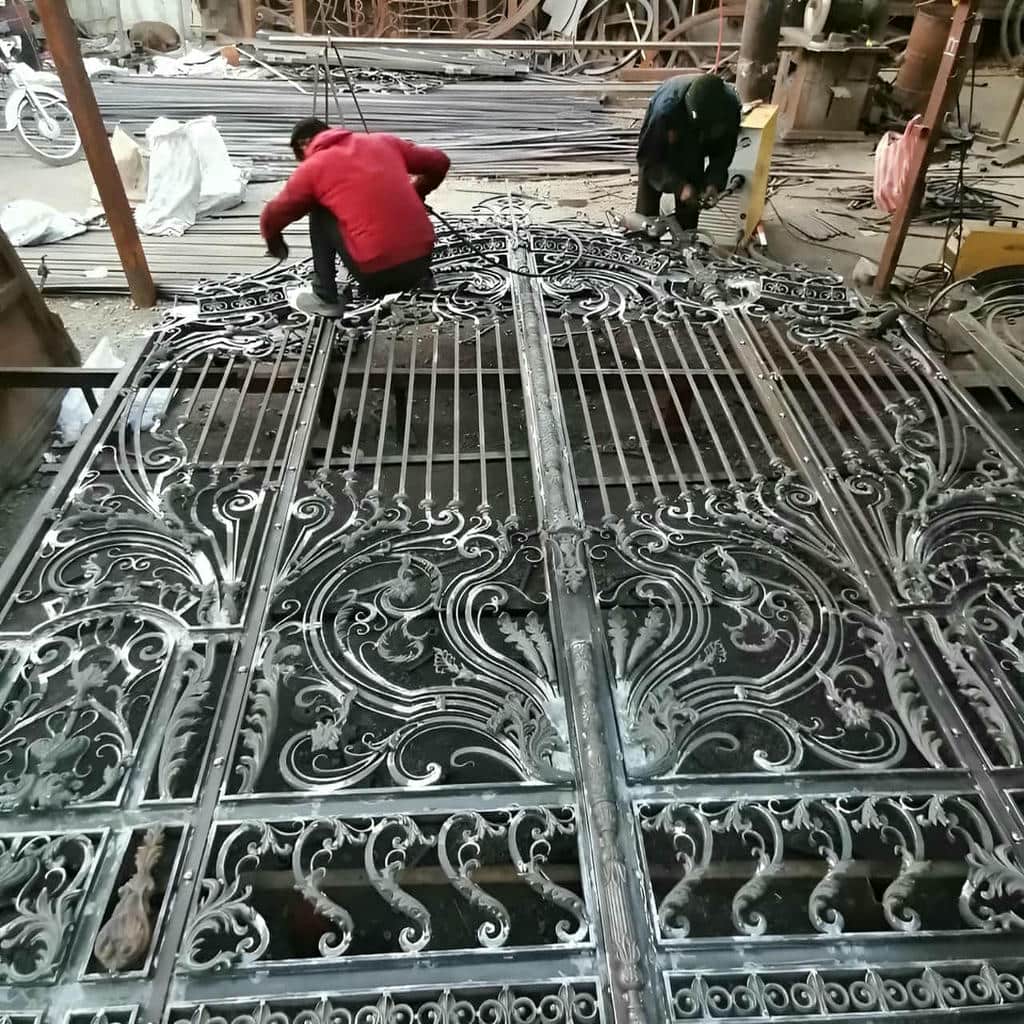

طرح دو قاب برای پروژه با ورودی مرتفع
در دهانه ای که ارتفاع زیاد دارد, تقسیم لنگه به دو قاب می تواند سطح را متعادل تر نشان دهد. قاب پایین معمولاً با محدوده تماس, ضربه و قفل ارتباط دارد و قاب بالا بیشتر در میدان دید قرار می گیرد. اندازه این دو بخش نباید الزاماً برابر باشد؛ نسبت آن ها باید بر اساس ارتفاع دستگیره, خطوط نما و فاصله مشاهده تعیین شود. اگر قاب ها بسیار کوچک یا متعدد باشند, ظاهر ساده درب از بین می رود. دو تقسیم بندی کنترل شده می توانند بدون افزودن تزئینات پیچیده, نظم و ارتفاع بصری پروژه را مدیریت کنند.
در ساخت این مدل, عضو افقی میان دو قاب باید با کلاف داخلی هماهنگ شود تا علاوه بر ظاهر, به کنترل موج ورق کمک کند. محل قفل نباید روی اتصال ضعیف یا لبه پروفیل قرار گیرد. اگر قاب بالا شیشه خور باشد, وزن و روش نصب آن باید در انتخاب لولا لحاظ شود. در پروژه ای که سطح بیرونی در معرض بارندگی است, لبه های قاب باید به شکلی بسته شوند که آب در پشت پروفیل تجمع نکند. طرح دو قاب برای دهانه بلند مناسب است, به شرط آنکه تقسیم سطح از شرایط پروژه استخراج شود.

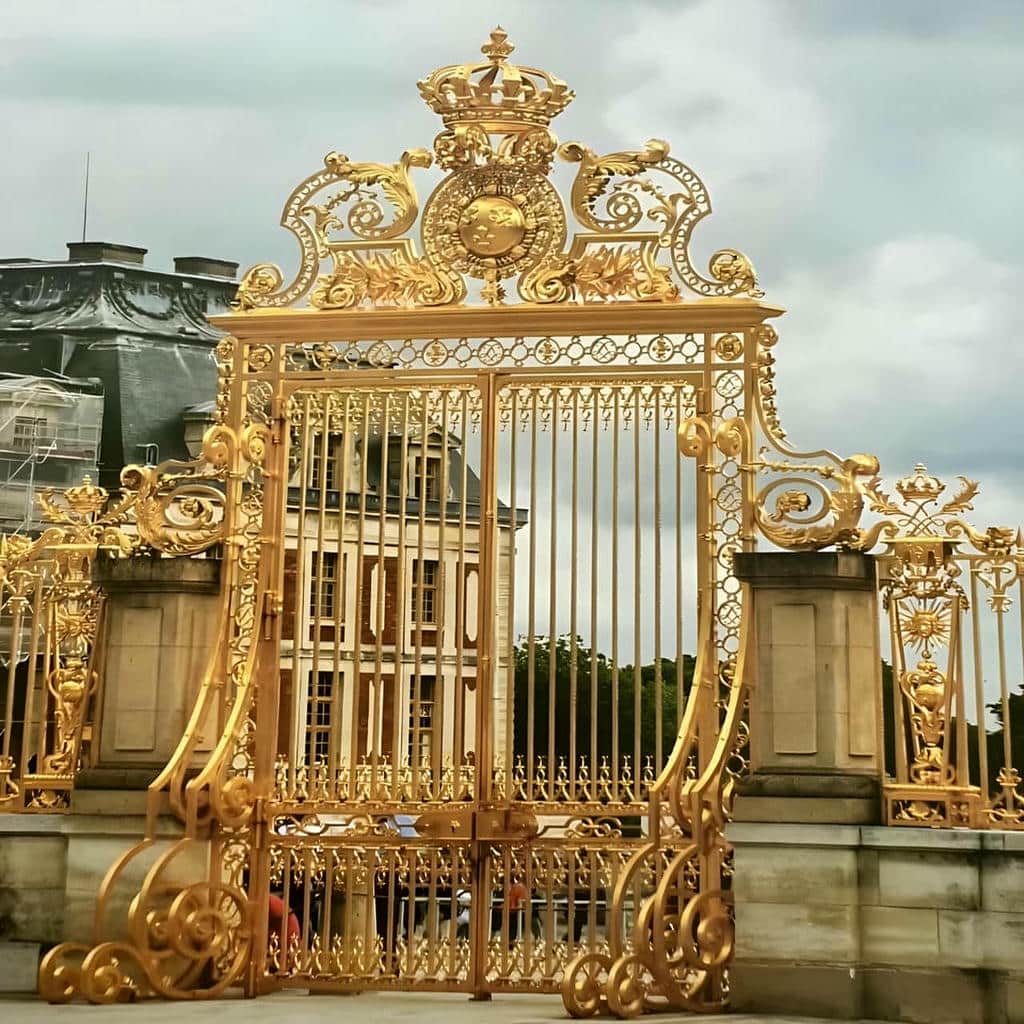

قاب افقی برای پروژه با نمای کشیده
در ورودی ای که نمای اطراف بر خطوط افقی استوار است, قاب های افقی می توانند درب را با بندهای سنگ یا شیارهای دیوار هماهنگ کنند. لازم نیست تمام خطوط نما روی لنگه تکرار شوند؛ انتخاب یک یا دو محور اصلی معمولاً نتیجه آرام تری ایجاد می کند. ارتفاع این خطوط باید پس از تعیین کف نهایی ثبت شود, زیرا تغییر تراز آستانه می تواند هماهنگی قاب و نما را برهم بزند. در مدل دولنگه نیز امتداد قاب ها باید در حالت بسته دقیق دیده شود و اختلاف ارتفاع میان دو لنگه وجود نداشته باشد.
پروفیل افقی علاوه بر نقش ظاهری می تواند به استحکام سطح کمک کند, اما جوشکاری آن باید با حرارت کنترل شده انجام شود. اتصال ممتد و نامتقارن ممکن است ورق را جمع کند و موج ایجاد نماید. اگر دستگیره بلند روی لنگه نصب می شود, محل آن باید با خطوط افقی تداخل نامناسب نداشته باشد. ترکیب یک دستگیره عمودی با قاب های افقی می تواند تضاد منظم ایجاد کند. این مدل برای پروژه ای مناسب است که نمای کشیده دارد و نیازمند پیوند واضح میان خطوط درب و عناصر اطراف است.

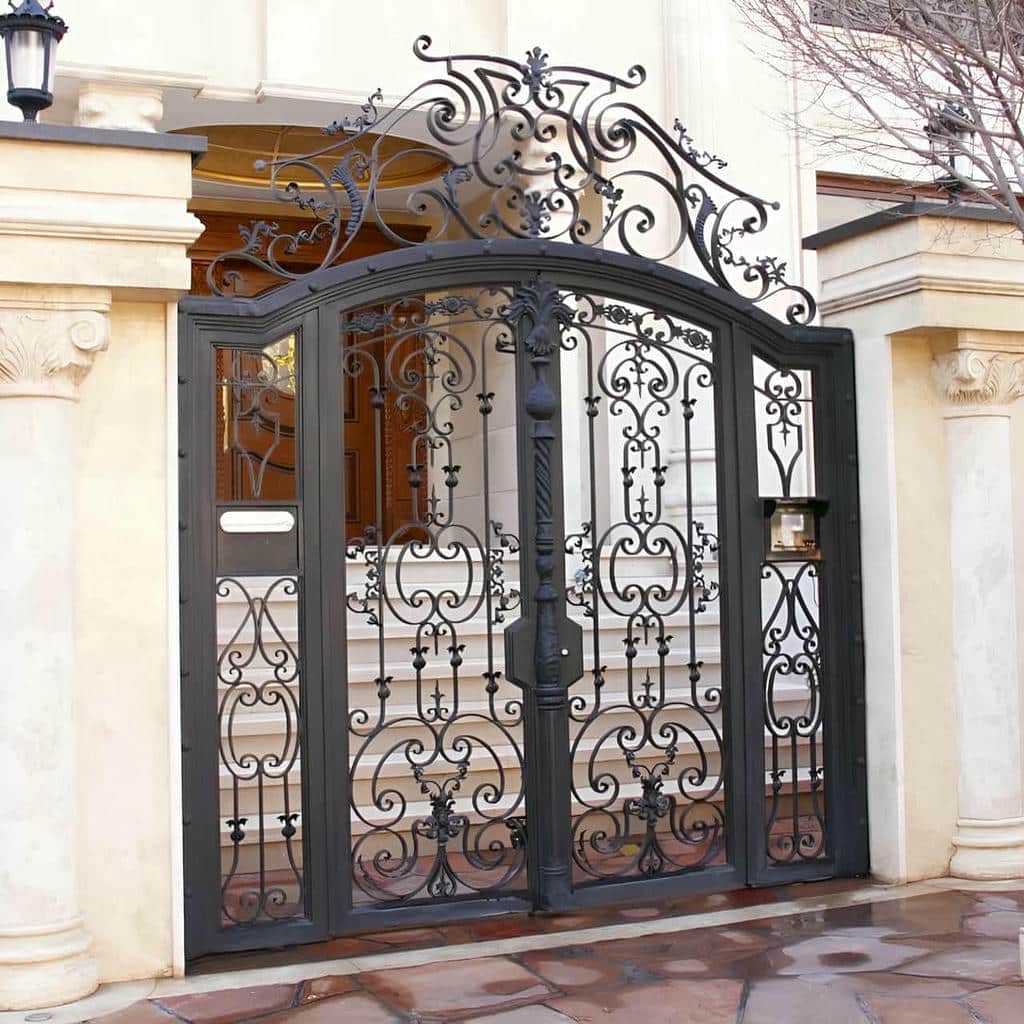

قاب عمودی برای دهانه پهن و کوتاه
در دهانه ای که نسبت عرض به ارتفاع زیاد است, قاب های عمودی می توانند نگاه را به سمت بالا هدایت کنند و لنگه را کشیده تر نشان دهند. این راهکار در ورودی های دولنگه نیز کاربرد دارد, به ویژه زمانی که هر لنگه باید ساختار مستقل اما هماهنگی داشته باشد. عرض قاب عمودی باید با اندازه دستگیره و فاصله آن از لبه تنظیم شود. استفاده از چند نوار باریک در سطح محدود ممکن است ظاهر درب را شلوغ کند, در حالی که یک قاب کشیده و مشخص, تناسب پروژه را بهتر کنترل می کند.
در مدل شیشه خور, قاب عمودی می تواند به پنلی برای عبور نور تبدیل شود. شیشه مات یا بافت دار دید مستقیم را محدود می کند و فرم کشیده درب را حفظ می نماید. قاب نگهدارنده باید به شاسی اصلی متصل باشد و امکان تعمیر آینده را فراهم کند. اگر پنل نزدیک لولا قرار گیرد, وزن و تمرکز نیرو باید بررسی شوند. قاب عمودی برای پروژه ای مناسب است که ارتفاع بصری, نور یا تأکید بر محور ورود اهمیت دارد, اما اجرای آن باید با ساختار فنی لنگه هماهنگ باشد.
- تعداد قاب ها را بر اساس ابعاد دهانه و فاصله دید تعیین کنید.
- محل قاب را با دستگیره, قفل و خطوط نمای پروژه هماهنگ سازید.
- در دهانه محدود از پروفیل های پهن و تقسیم بندی متراکم پرهیز کنید.
- برای ورودی کم نور, یکی از قاب ها را به پنل شیشه ای قابل تعمیر تبدیل کنید.
- امتداد خطوط قاب را در مدل دولنگه پیش از ساخت کنترل نمایید.
ساختار قاب و ورق زیر فشار استفاده پروژه
ظاهر کم جزئیات درب قاب دار باعث می شود کیفیت ورق, تراز قاب و فاصله های اجرایی بیشتر به چشم بیایند. کلاف داخلی باید وزن ورق, پروفیل قاب, دستگیره و قفل را به لولا منتقل کند و در برابر حرکت مداوم تغییر شکل ندهد. اگر قاب تنها به سطح ورق متصل شود, لرزش یا ضربه می تواند جوش را ضعیف کند. از سوی دیگر, افزایش بی هدف ضخامت همه قطعات وزن لنگه را بالا می برد و فشار بیشتری به چهارچوب وارد می سازد. در پروژه دارای شیشه یا قفل برقی, فضای نصب و مسیر تعمیر باید از ابتدا در ساختار پیش بینی شوند. کیفیت نهایی نتیجه هماهنگی کلاف, ورق, قاب, یراق آلات و پوشش است و نمی توان ضعف یک بخش را با سنگین تر کردن بخش دیگر جبران کرد.

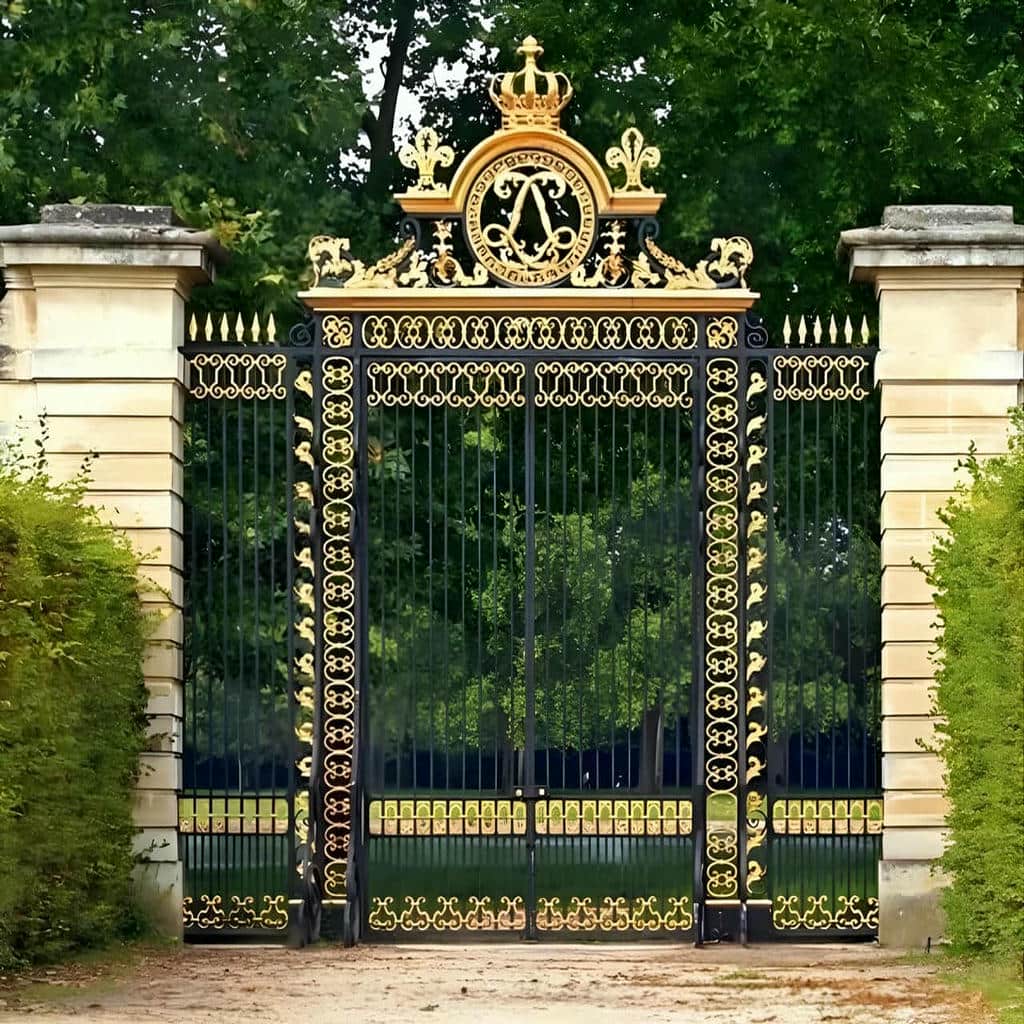

کلاف داخلی متناسب با اندازه قاب ها
چیدمان کلاف داخلی باید با خطوط قاب بیرونی ارتباط داشته باشد. عضوهای افقی و عمودی بهتر است پشت پروفیل های نمایان قرار گیرند تا اتصال آن ها به بخش مقاوم انجام شود و نقاط جوش روی ورق پراکنده نباشند. در دهانه بلند, اعضای عمودی به کنترل پیچش لنگه کمک می کنند و در سطح عریض, تقسیم بندی افقی مانع لرزش ورق می شود. اطراف لولا, قفل و دستگیره نیز به تقویت موضعی نیاز دارد. طراحی کلاف باید بر اساس وزن نهایی و نحوه استفاده پروژه انجام گیرد.
در مدل شیشه خور, کلاف باید قاب مقاومی برای نگهداری شیشه ایجاد کند و فضای لازم برای زهوار و نوار محافظ را باقی بگذارد. مسیر کابل قفل برقی نیز نباید با اعضای داخلی مسدود شود. اگر درب دولنگه است, لنگه فعال و نیمه فعال ممکن است رفتار متفاوتی داشته باشند و به تقویت یکسان نیاز نداشته باشند. تهیه نقشه کلاف پیش از برش ورق, وزن و محل اتصالات را روشن می کند و از سوراخ کاری یا تغییر پروفیل پس از مونتاژ جلوگیری خواهد کرد.
کنترل موج ورق میان قاب های فلزی
سطح ساده میان قاب ها هر موج یا فرورفتگی را آشکار می کند. حرارت زیاد در جوشکاری پروفیل قاب می تواند ورق را جمع کند و لبه های سطح را از تراز خارج سازد. توالی جوش باید کوتاه, متقارن و مرحله ای باشد تا حرارت در یک ناحیه متمرکز نشود. فاصله اعضای کلاف نیز باید با اندازه پنل های میان قاب ها هماهنگ باشد. استفاده از ورق بسیار سبک شاید وزن را کاهش دهد, اما احتمال لرزش, فرورفتگی و صدای نامناسب هنگام بسته شدن را بیشتر می کند.
قاب نباید پس از ایجاد موج به عنوان پوششی برای پنهان کردن نقص اضافه شود. تمام خطوط باید از مرحله طراحی بخشی از ساختار باشند. لبه های ورق در اطراف قاب, قفل و پایین لنگه باید بسته و پرداخت شوند تا رطوبت به فضای داخلی راه پیدا نکند. در مدل دوطرفه, فضای میان ورق ها نیازمند مسیر مناسب برای جلوگیری از تجمع آب است. کنترل سطح پیش از رنگ کاری اهمیت زیادی دارد, زیرا اصلاح موج پس از اجرای پوشش معمولاً به آسیب رنگ و دوباره کاری منجر می شود.
لولا و قفل در پروژه پرتردد
لولا باید علاوه بر وزن لنگه, دفعات باز و بسته شدن را تحمل کند. درب قاب دار با پروفیل های برجسته یا شیشه ممکن است سنگین تر از ظاهر ساده خود باشد. فاصله نامناسب لولاها باعث تمرکز نیرو و افتادگی قسمت بالای لنگه می شود. اتصال لولا باید به کلاف تقویت شده برسد و چهارچوب نیز توان انتقال بار به دیوار را داشته باشد. در پروژه پرتردد, قابلیت رگلاژ یا روان کاری لولا نگهداری آینده را آسان تر می کند و از تغییرات زودهنگام در فاصله های درب جلوگیری می نماید.
قفل مکانیکی یا برقی باید در ناحیه ای نصب شود که قاب های ظاهری به فضای عملکرد آن وارد نشوند. مقابل قفل در چهارچوب نیز نیازمند تقویت است تا ضربه های مداوم باعث تغییر شکل نشوند. دستگیره نباید فقط به ورق متصل شود و محل آن باید به پروفیل داخلی برسد. اگر آیفون یا کارت خوان در پروژه وجود دارد, مسیر سیم و محل اتصال باید پیش از تکمیل سطح مشخص شوند. تعمیرپذیری قفل بخشی از طراحی است و نباید برای ایجاد سطح بسته حذف گردد.
پوشش رنگ روی قاب و نقاط پنهان
پروفیل قاب گوشه ها و درزهایی ایجاد می کند که رنگ کاری آن ها به دقت بیشتری نیاز دارد. گرد فلز, چربی, زنگ سطحی و آثار جوش باید پیش از اجرای پوشش پاک شوند. پشت قاب, لبه پایین لنگه و محل اتصال لولاها بیشتر در معرض باقی ماندن فلز بدون پوشش هستند. در محیط مرطوب, خوردگی از همین نقاط پنهان آغاز می شود و سپس زیر رنگ گسترش پیدا می کند. آماده سازی سطح باید تمام بخش های نمایان و غیرنمایان ساختار را پوشش دهد.
رنگ مات یا بافت دار برای درب ساده قاب دار آثار لمس و خراش های جزئی را کمتر نشان می دهد. رنگ براق به سطح صاف تری نیاز دارد و اختلاف تراز قاب ها را واضح تر می کند. در طرح دو رنگ, مرز پوشش بهتر است دقیقاً روی لبه پروفیل قرار گیرد تا خط نامنظم ایجاد نشود. نمونه رنگ باید در نور واقعی ورودی بررسی شود. ثبت کد رنگ نیز ترمیم بخش های آسیب دیده در زمان نصب یا نگهداری آینده را ساده تر می کند.
- اعضای کلاف را پشت خطوط اصلی قاب جانمایی کنید.
- اطراف لولا, دستگیره و قفل را به صورت موضعی تقویت نمایید.
- جوشکاری قاب را مرحله ای انجام دهید تا ورق موج برندارد.
- مسیر کابل و دسترسی تعمیر قفل را پیش از بستن سطح مشخص سازید.
- پشت قاب ها و لبه پایین درب را به طور کامل پوشش دهید.
اندازه گیری و اجرای قاب در دهانه واقعی پروژه
طرح قاب دار تنها پس از برداشت دقیق دهانه قابل نهایی شدن است. عرض و ارتفاع خام نمی توانند اختلاف تراز کف, عمق چهارچوب یا فضای گردش لنگه را نشان دهند. در پروژه نوساز ممکن است کف و نمای اطراف هنوز تکمیل نشده باشند و در بازسازی, قاب قدیمی زیر رنگ سالم دچار خوردگی یا تاب باشد. محل خطوط قاب نیز باید با ارتفاع دستگیره, بندهای نما و جهت بازشو هماهنگ شود. اگر درب دولنگه است, امتداد قاب ها و محل قفل مرکزی به کنترل دقیق تری نیاز دارند. اندازه گیری چندنقطه ای, ثبت نمای روبه رو و بررسی مقطع نصب باعث می شوند نمونه انتخابی برای شرایط واقعی پروژه بازطراحی شود. اجرای مرحله ای نیز امکان آزمایش حرکت لنگه را پیش از تثبیت کامل چهارچوب فراهم می کند.
برداشت ابعاد پس از تعیین کف نهایی
عرض دهانه باید در بالا, میانه و پایین اندازه گیری شود و ارتفاع نیز در چند نقطه ثبت گردد. اختلاف میان اعداد, وضعیت شاقول بودن دیوار و چهارچوب را مشخص می کند. ابعاد بنایی, اندازه پشت قاب و عرض مفید عبور با یکدیگر تفاوت دارند و مبنای ساخت باید روشن باشد. استفاده از عدد میانگین بدون بررسی کوچک ترین فضای قابل استفاده می تواند به فاصله نامنظم یا کاهش مسیر عبور منجر شود. درب ساده قاب دار این خطاها را به دلیل خطوط مستقیم خود سریع تر نشان می دهد.
کف نهایی باید پیش از تعیین ارتفاع لنگه مشخص شود. سنگ آستانه, شیب دفع آب و اختلاف تراز داخل و بیرون بر فاصله پایین درب اثر دارند. فاصله کم باعث گیر کردن لنگه و فاصله زیاد باعث کاهش حریم و امنیت می شود. اگر کف هنوز کامل نشده است, تمام ضخامت های آینده باید در نقشه ثبت شوند. اندازه گیری نهایی بهتر است پس از تعیین محل دقیق چهارچوب انجام گیرد تا قاب های روی درب با خطوط نما و ارتفاع واقعی ورودی هماهنگ بمانند.
بازطراحی قاب بر اساس نسبت دهانه
نمونه ای که برای یک لنگه بلند طراحی شده است, با کوچک کردن مستقیم برای دهانه کوتاه متعادل باقی نمی ماند. عرض پروفیل, فاصله قاب از لبه و اندازه فضای داخلی باید جداگانه تنظیم شوند. در دهانه پهن, قاب های عمودی می توانند تناسب را اصلاح کنند و در ورودی بلند, تقسیم افقی سطح نتیجه مناسب تری دارد. محل دستگیره و قفل نیز باید روی نمای واقعی قرار گیرد. طرح نهایی باید نشان دهد هر قاب چگونه با چهارچوب و خطوط معماری اطراف ارتباط پیدا می کند.
در مدل دولنگه, قاب ها باید در حالت بسته یک ترکیب واحد بسازند. قرار گرفتن پروفیل برجسته روی درز میانی می تواند بسته شدن درب را مختل کند یا فاصله دو لنگه را نامنظم نشان دهد. بهتر است خطوط اصلی در دو طرف ادامه پیدا کنند و فضای کافی برای قفل و اسپانیولت باقی بماند. نمای ترسیمی پیش از تولید امکان بررسی تقارن, وزن و محل اتصالات را فراهم می کند. این مرحله از تغییرات دیرهنگام پس از برش متریال جلوگیری خواهد کرد.
آماده سازی چهارچوب و مسیر کابل
چهارچوب باید وزن لنگه و فشار حرکت روزانه را به دیوار منتقل کند. در پروژه بازسازی, رنگ سالم نمی تواند خوردگی یا ضعف اتصال پنهان را نشان دهد. پایین قاب, محل لولاها و نقاط مهار باید پیش از سفارش بررسی شوند. اگر چهارچوب تاب دار باشد, خطوط مستقیم درب قاب دار پس از نصب نامنظم دیده می شوند و قفل تحت فشار قرار می گیرد. تقویت یا تعویض زیرسازی باید پیش از ثبت ابعاد نهایی انجام شود تا اندازه ساخت بر اساس وضعیت اصلاح شده تعیین گردد.
مسیر کابل قفل برقی یا آیفون نیز باید قبل از نصب آماده باشد. عبور سیم از روی قاب ظاهری, نظم پروژه را کاهش می دهد و احتمال آسیب به کابل را بیشتر می کند. محل ورود سیم به لنگه باید در برابر حرکت و رطوبت محافظت شود. اگر قفل نیازمند دسترسی تعمیر است, پنل یا بخش بازشونده ای در ساختار پیش بینی می شود. آماده سازی کامل چهارچوب و کابل باعث می شود جوشکاری و سوراخ کاری روی سطح رنگ شده به حداقل برسد.

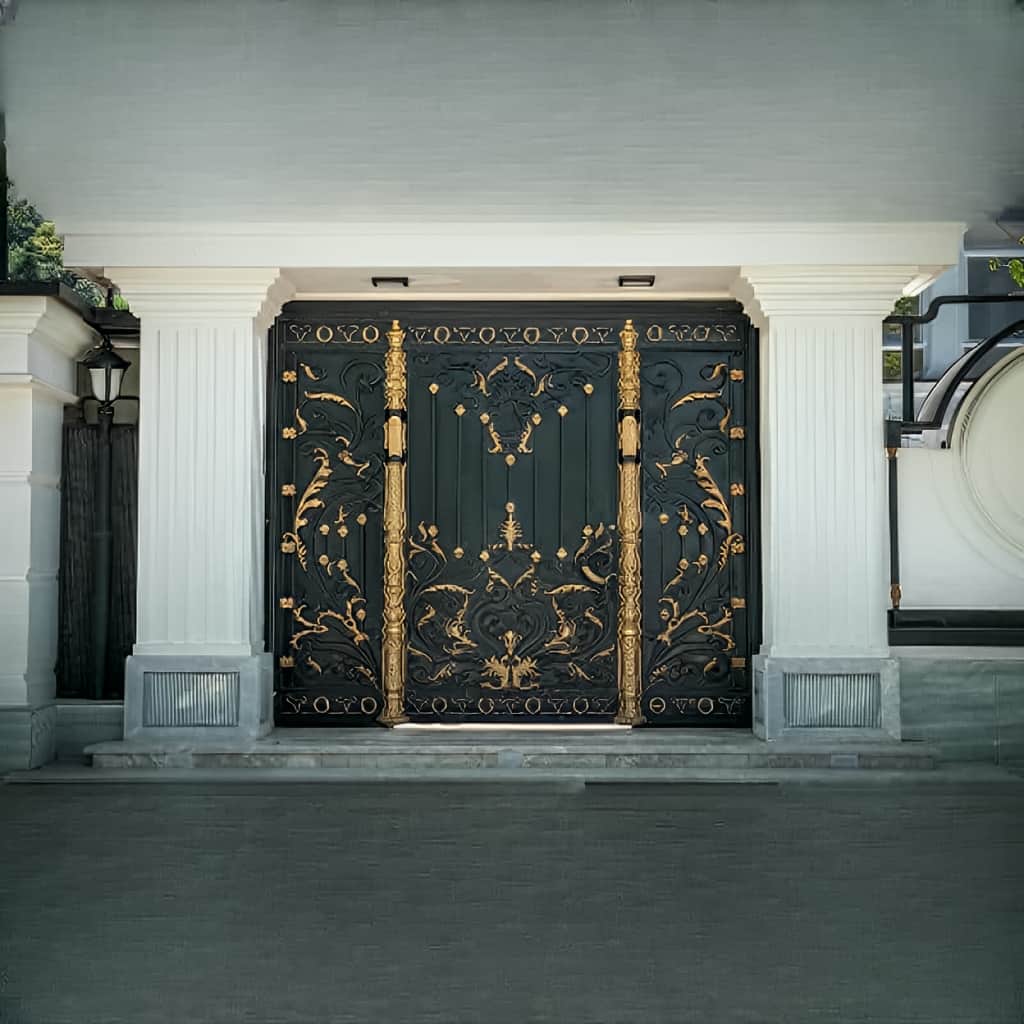

رگلاژ قاب و کنترل خطوط پس از نصب
چهارچوب ابتدا در چند نقطه مهار می شود و پیش از تثبیت کامل, شاقول و تراز آن بررسی می گردد. سپس لنگه نصب می شود تا فاصله بالا, طرفین و پایین کنترل شود. خطوط قاب باید با چهارچوب و نمای اطراف موازی دیده شوند. درب نباید خودبه خود حرکت کند یا با کف تماس داشته باشد. اگر قاب اصلی پیش از آزمایش کامل تثبیت شود, اصلاح انحراف دشوار خواهد بود و خطوط مستقیم درب هر خطای کوچک را برجسته تر نشان می دهند.
پس از تنظیم لولا, قفل و دستگیره چند بار آزمایش می شوند. قفل باید بدون بالا کشیدن یا فشار دادن لنگه عمل کند. در مدل دولنگه, امتداد قاب ها و فاصله میانی نیز کنترل می شوند. نقاط آسیب دیده رنگ در زمان حمل یا جوشکاری باید پاک سازی و ترمیم گردند. اگر درب شیشه خور است, زهوار و آب بندی پنل نیز بررسی می شوند. تحویل پروژه زمانی کامل است که عملکرد درب, نظم خطوط, کیفیت پوشش و فاصله های نصب هم زمان تأیید شده باشند.
- دهانه را در چند نقطه و پس از تعیین کف نهایی اندازه گیری کنید.
- قاب نمونه را بر اساس نسبت واقعی ارتفاع و عرض بازطراحی نمایید.
- چهارچوب قدیمی را از نظر تاب, خوردگی و اتصال بررسی کنید.
- مسیر کابل را پیش از نصب درب و اجرای پوشش آماده سازید.
- در زمان تحویل, موازی بودن قاب ها و عملکرد قفل را کنترل کنید.

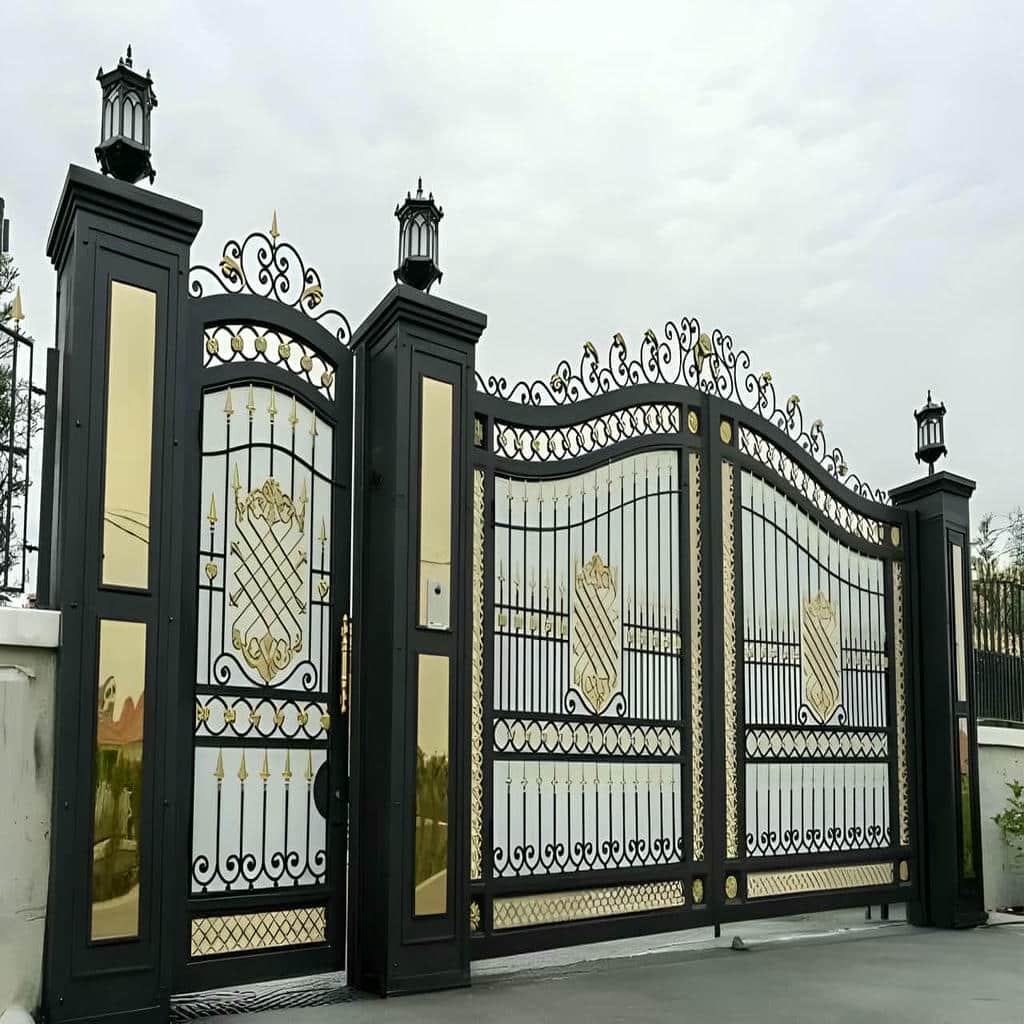

قیمت سفارش و خدمات تک سازه برای پروژه قاب دار
هزینه درب آهنی ساده قاب دار پس از مشخص شدن ابعاد, تعداد قاب ها و شرایط نصب قابل ارزیابی است. یک طرح تک قاب با مدل دولنگه, شیشه خور یا دارای چند تقسیم بندی فرآیند ساخت یکسانی ندارد. ضخامت ورق, ابعاد پروفیل, نوع کلاف, مدل لولا, قفل و پوشش رنگ بر مقدار متریال و زمان تولید اثر می گذارند. وضعیت چهارچوب, محدودیت حمل و نیاز به اجرای کابل نیز بخشی از شرایط پروژه هستند. تک سازه برای تنظیم پیشنهاد, تصاویر دهانه, اندازه های اولیه, مدل بازشو و طرح قاب مورد نظر را بررسی می کند. مقایسه سفارش ها باید بر اساس مشخصات فنی یکسان انجام شود تا دستیابی به بهترین قیمت به حذف تقویت ضروری, کاهش کیفیت رنگ یا انتخاب یراق آلات نامتناسب منجر نشود.
اثر تعداد و اندازه قاب ها بر قیمت ساخت
تعداد قاب ها بر میزان پروفیل, زمان برش, جوشکاری و پرداخت اثر دارد. یک قاب ساده مراحل کمتری نسبت به طرحی با تقسیم بندی های متعدد دارد, اما ابعاد بسیار بزرگ همان قاب ممکن است به زیرسازی قوی تری نیاز پیدا کند. اگر یکی از بخش ها شیشه خور باشد, قاب نگهدارنده, زهوار و آب بندی نیز به سفارش اضافه می شوند. نوع پروفیل برجسته یا هم سطح نیز روش مونتاژ متفاوتی دارد. برآورد دقیق باید از روی نقشه واقعی انجام شود, نه تنها تصویر نمونه.
وزن نهایی طرح بر لولا و چهارچوب اثر می گذارد. افزایش قاب ها بدون کنترل می تواند لنگه را سنگین کند و یراق آلات مقاوم تری بطلبد. مدل دولنگه به قفل مرکزی, اسپانیولت و تنظیم دقیق تری نیاز دارد. رنگ دوگانه یا پوشش دارای بافت ویژه نیز مراحل آماده سازی را تغییر می دهد. برای مقایسه پیشنهادها باید نوع ورق, پروفیل, کلاف, قفل, رنگ و خدمات نصب مشخص باشند. مبلغ پایین تر بدون این اطلاعات نمی تواند کیفیت یا دوام پروژه را نشان دهد.
مراحل سفارش از انتخاب طرح تا تأیید نقشه
سفارش با مشخص کردن کاربری ورودی آغاز می شود. میزان تردد, نیاز به حریم, نور فضای پشت درب و نوع بازشو باید پیش از انتخاب قاب روشن شوند. سپس تصاویر محل و اندازه های اولیه برای بررسی نمونه های قابل اجرا استفاده می شوند. طرح مورد علاقه باید بر اساس نسبت واقعی دهانه بازطراحی شود. ممکن است عرض قاب, تعداد تقسیم بندی یا محل شیشه تغییر کند تا نمونه با پروژه هماهنگ بماند. این اصلاحات پیش از خرید متریال و شروع ساخت تأیید می شوند.
پس از اندازه گیری نهایی, نقشه ساخت شامل ابعاد, کلاف, قاب ها, جهت بازشو, محل قفل, دستگیره و شیشه تهیه می شود. کد رنگ و جزئیات نصب نیز باید ثبت گردند. اگر قفل برقی در پروژه وجود دارد, مسیر کابل داخل نقشه قرار می گیرد. زمان تولید و نصب بهتر است با آماده شدن چهارچوب و کف هماهنگ باشد. ثبت مکتوب مشخصات, برداشت مشترکی میان مشتری, کارگاه و نصاب ایجاد می کند و مبنای پیگیری خدمات بعدی خواهد بود.
نگهداری قاب و یراق آلات پس از اجرا
نظافت درب قاب دار باید به شکلی انجام شود که گردوغبار در گوشه پروفیل ها باقی نماند. پارچه نرم و شوینده ملایم برای سطح رنگ شده مناسب هستند. مواد خورنده یا ابزار زبر می توانند پوشش را خراش دهند و راه نفوذ رطوبت ایجاد کنند. بخش پایین قاب, پشت پروفیل های برجسته و محل جوش باید دوره ای بررسی شوند. در پروژه بیرونی, خشک کردن آب باقی مانده میان قاب ها از گسترش خوردگی در نقاط پنهان جلوگیری می کند.
صدای غیرعادی لولا, سخت شدن قفل یا تماس لنگه با کف باید در مراحل اولیه بررسی شوند. فشار دادن یا کوبیدن درب, مشکل رگلاژ را برطرف نمی کند و می تواند به قفل و چهارچوب آسیب بزند. لولاهای قابل سرویس باید با ماده مناسب روان کاری شوند. در مدل شیشه خور, زهوار و نوار نگهدارنده نیز نباید لق باشند. ثبت کد رنگ و مدل یراق آلات, تهیه قطعه و ترمیم پوشش در آینده را آسان تر خواهد کرد.
پیگیری تعمیر و خدمات بر پایه اطلاعات پروژه
ایراد در درب قاب دار باید بر اساس علت واقعی بررسی شود. نامنظم شدن فاصله قاب با چهارچوب ممکن است از افتادگی لولا, حرکت زیرسازی یا تغییر کف ناشی شده باشد. برش لنگه یا بزرگ کردن محل قفل بدون تشخیص علت, ظاهر و امنیت درب را کاهش می دهد. در مشکل قفل برقی نیز هم راستایی زبانه, کابل و منبع تغذیه باید کنترل شوند. ارسال تصویر واضح و توضیح زمان بروز ایراد, انتخاب روش تعمیر را دقیق تر می کند.
ثبت نقشه کلاف, کد رنگ و مدل قطعات امکان پیگیری هماهنگ تری ایجاد می کند. مجموعه تک سازه می تواند با استفاده از اطلاعات سفارش, نیاز به رگلاژ, تعمیر قفل یا ترمیم قاب را بهتر ارزیابی نماید. بهتر است پیش از جوشکاری یا تغییر پروفیل, وضعیت پروژه گزارش شود؛ زیرا دست کاری غیراصولی می تواند به ورق و پوشش سالم آسیب بزند. خدمات مؤثر از مرحله ثبت سفارش و تحویل عملکردی آغاز می شوند و تنها به مراجعه پس از ایجاد خرابی محدود نیستند.
- برای استعلام, تصاویر دهانه و مدل قاب مورد نظر را آماده کنید.
- پیشنهادها را بر اساس ورق, کلاف, قاب و یراق آلات مقایسه نمایید.
- نقشه ساخت, جهت بازشو و کد رنگ را پیش از تولید تأیید کنید.
- زمان نصب را با آماده شدن کف, چهارچوب و کابل هماهنگ سازید.
- مشخصات سفارش را برای تعمیر و خدمات آینده نگهداری کنید.
در دهانه باریک, طرح تک قاب با پروفیل کم عرض معمولاً فضای عبور بیشتری باقی می گذارد. تعداد زیاد تقسیم بندی ها می تواند سطح را شلوغ کند و وزن لنگه را افزایش دهد. عرض مفید باید پس از کسر چهارچوب و فضای نصب محاسبه شود. محل دستگیره و جهت بازشو نیز اهمیت دارند. طرح نهایی بهتر است با ابعاد واقعی ترسیم شود تا فاصله قاب از لبه و تناسب آن با ورودی پیش از ساخت مشخص گردد.
اگر پروفیل قاب به کلاف داخلی متصل شود, می تواند به تقسیم سطح و کنترل لرزش ورق کمک کند. قاب تزئینی که فقط روی ورق سبک جوش داده شده باشد, نقش سازه ای قابل اتکایی ندارد و ممکن است با ضربه یا حرکت درب ضعیف شود. محل قاب باید با اعضای داخلی هماهنگ باشد. جوشکاری کنترل شده نیز اهمیت دارد, زیرا حرارت زیاد می تواند ورق میان قاب ها را موج دار کند و ظاهر ساده درب را تحت تأثیر قرار دهد.
قیمت به ابعاد, ضخامت ورق, نوع کلاف, تعداد و اندازه قاب ها, مدل لولا, قفل, دستگیره و پوشش رنگ وابسته است. شیشه خور بودن, دولنگه بودن یا وجود تجهیزات برقی نیز فرآیند ساخت را تغییر می دهد. شرایط چهارچوب و دشواری نصب باید جداگانه بررسی شوند. برای برآورد دقیق تر لازم است تصویر محل, اندازه اولیه, مدل بازشو و طرح مورد نظر ارائه شوند تا سفارش بر اساس وضعیت واقعی پروژه ارزیابی گردد.
تصاویر روبه رو و جانبی ورودی, عرض و ارتفاع اولیه, وضعیت کف و نوع کاربری اطلاعات پایه سفارش هستند. میزان تردد, نیاز به حریم, مدل قفل, جهت بازشو و وجود شیشه نیز باید مشخص شوند. پس از اندازه گیری, طرح قاب با نسبت واقعی دهانه بازطراحی می شود. نقشه کلاف, محل دستگیره, کد رنگ و جزئیات نصب باید پیش از تولید تأیید گردند تا درب با محدودیت های پروژه هماهنگ باشد.
انتخاب ورق متناسب, طراحی کلاف مناسب و کنترل حرارت جوش سه عامل اصلی هستند. پروفیل قاب باید به صورت مرحله ای و متقارن متصل شود تا حرارت در یک نقطه تجمع پیدا نکند. اعضای داخلی نیز باید پنل های میان قاب ها را پشتیبانی کنند. سطح درب پیش از رنگ کاری باید روی میز صاف کنترل شود. افزودن قاب پس از ایجاد موج راهکار مناسبی نیست و مشکل ساختار را تنها به صورت ظاهری پنهان می کند.
این کار به سلامت, تراز و ظرفیت تحمل چهارچوب بستگی دارد. قاب قدیمی ممکن است زیر رنگ دچار خوردگی یا در محل لولا از دیوار جدا شده باشد. درب قاب دار جدید نیز ممکن است از لنگه قبلی سنگین تر باشد. پیش از ساخت باید اتصال ها, شاقول بودن و وضعیت پایین چهارچوب بررسی شوند. اگر تقویت یا تعویض لازم باشد, این کار قبل از ثبت ابعاد نهایی انجام می شود تا اندازه سفارش با زیرسازی اصلاح شده هماهنگ بماند.
جمع بندی
انتخاب میان 10 طرح درب آهنی ساده قاب دار باید از ابعاد دهانه, مسیر رفت وآمد و وضعیت واقعی چهارچوب آغاز شود. طرح تک قاب برای ورودی محدود, دو قاب برای دهانه مرتفع, قاب افقی برای نمای کشیده و قاب عمودی برای اصلاح تناسب ورودی کاربردهای متفاوتی دارند. در هر مدل, ضخامت ورق, کلاف داخلی, محل لولا, قفل, پروفیل قاب و پوشش رنگ باید به صورت یک مجموعه هماهنگ بررسی شوند. اندازه گیری چندنقطه ای, تعیین کف نهایی و بازطراحی نمونه بر اساس نسبت واقعی پروژه از موج ورق, برخورد لنگه و ناهماهنگی خطوط جلوگیری می کنند. هزینه ساخت نیز به ابعاد, متریال, تعداد قاب ها, یراق آلات و شرایط نصب وابسته است. برای رسیدن به یک هماهنی دقیق میان ظاهر ساده و عملکرد روزانه, تصاویر ورودی, اندازه های اولیه و طرح مورد نظر را در اختیار کارشناسان تک سازه قرار دهید تا مشاوره, سفارش ساخت و استعلام قیمت روز متناسب با پروژه انجام شود.
