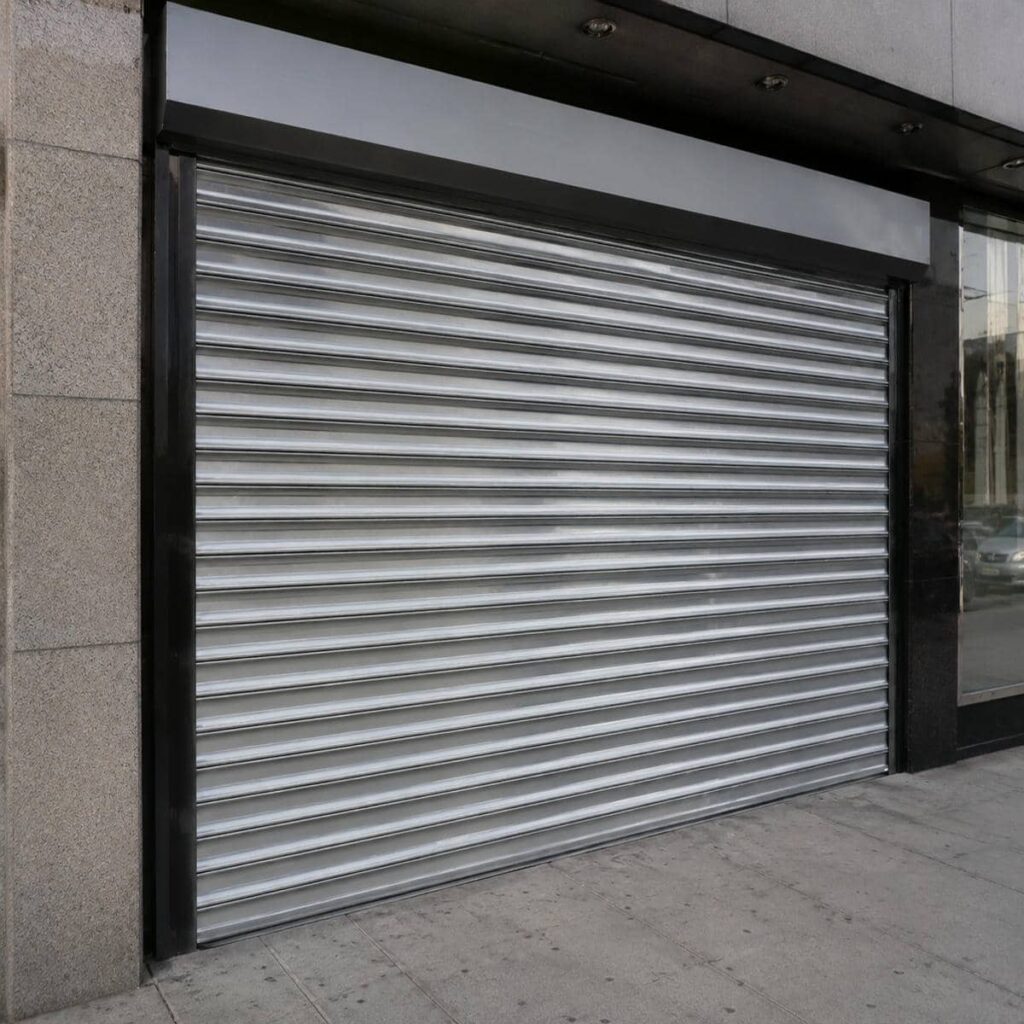

12 طرح کرکره برقی فولادی سنگین
12 طرح کرکره برقی فولادی سنگین برای پروژه ای معنا پیدا می کنند که ضخامت ورق, توان موتور و مقاومت زیرسازی آن پیش از ساخت با بار واقعی دهانه هماهنگ شده باشند. در ورودی یک سوله بارگیری, پرده باید فشار باد و رفت وآمد مداوم را تحمل کند, اما در انبار دارای سقف کوتاه, قطر رول و ارتفاع آزاد مسیر می توانند طرح اجرایی را تغییر دهند. کرکره برقی فولادی سنگین در طرح های تک جداره, دوجداره, گالوانیزه, فوم دار, پانچ دار, مشبک, ضدباد, ضدحریق, سریع السیر, دارای درب نفررو, مجهز به قفل تقویت شده یا برق اضطراری قابل سفارش است. تفاوت این طرح ها فقط به ظاهر تیغه محدود نمی شود و وزن پرده, عمق ریل, قطر شفت, ظرفیت یاتاقان, نوع گیربکس و روش نصب را نیز تغییر می دهد. پیش از تولید باید عرض دهانه, تعداد چرخه های کاری, فضای موتور, شیب کف, مسیر کابل کشی و محل دسترسی تعمیر برسی شوند. انتخاب ورق سبک برای ورودی عریض می تواند به خمش تیغه یا لرزش پرده منجر شود و انتخاب ساختار بیش از حد سنگین نیز فشار غیرضروری بر موتور ایجاد می کند. در مقابل, هماهنگی تیغه فولادی, ریل, شفت, موتور ساید و تجهیزات ایمنی, امنیت و دوام پروژه را افزایش می دهد. قیمت نهایی ثابت نیست و به ابعاد, متریال, پوشش, قطعات و شرایط اجرا وابسته است. تک سازه در چنین پروژه ای باید سفارش را بر اساس محدودیت واقعی محل تنظیم کند تا عملکرد سنگین کرکره با مسیر بهره برداری روزانه هماهنگ باقی بماند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه عریض سوله | در این سناریو وزن تیغه فولادی, خمش شفت, عمق ریل و ظرفیت موتور باید هم زمان محاسبه شوند تا پرده در میانه مسیر تغییر شکل ندهد. | راهکار پروژه, انتخاب تیغه تقویت شده همراه با شفت و فریم متناسب با عرض واقعی است. |
| ورودی پرتردد بارگیری | بازوبسته شدن مکرر به موتور ساید, گیربکس, زنجیر انتقال, یاتاقان و اتصالات تیغه فشار بیشتری وارد می کند. | چرخه کاری موتور بر اساس برنامه واقعی تردد و نه استفاده فرضی تعیین شود. |
| محیط مرطوب صنعتی | پوشش گالوانیزه, رنگ مقاوم, محافظت نقاط جوش و آب بندی تابلو فرمان بر دوام ورق و قطعات اثر مستقیم دارند. | نوع پوشش با میزان تماس آب, بخار و مواد خورنده هماهنگ شود. |
| فضای محدود بالای دهانه | ارتفاع کم برای جمع شدن پرده, قطر رول, اندازه شفت, محل موتور و ارتفاع مفید عبور را محدود می کند. | قطر رول پیش از تولید روی نقشه اجرایی بررسی شود. |
| ورودی در معرض باد | تیغه ضدباد, ریل عمیق, قلاب جانبی و مهار مقاوم می توانند خروج پرده از مسیر را در فشار جانبی کاهش دهند. | جهت و شدت فشار محیط پیش از تعیین ریل و قلاب ارزیابی شوند. |

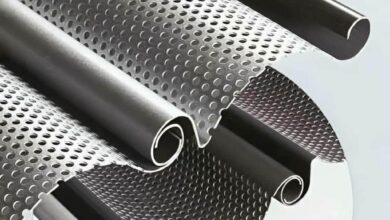

| نیاز به تهویه محدود | تیغه پانچ دار یا مشبک بخشی از جریان هوا و دید را عبور می دهد, اما سطح بازشو باید با امنیت و مقاومت پرده هماهنگ باشد. | محل بخش مشبک بر اساس کاربری داخلی و سطح حفاظت انتخاب شود. |
| عبور کارکنان از دهانه | طرح دارای درب نفررو, رفت وآمد افراد را بدون بازکردن کامل پرده ممکن می کند, اما قاب درب بر وزن و رول شدن اثر دارد. | جهت بازشو و قفل ایمنی پیش از ساخت در نقشه ثبت شوند. |
| احتمال قطع برق | برق اضطراری, زنجیر خلاص کن یا فرمان دستی امکان بازکردن کنترل شده پرده سنگین را هنگام قطع تغذیه فراهم می کنند. | راهکار اضطراری متناسب با وزن پرده و مسئولیت اپراتورها انتخاب شود. |
| برآورد سفارش پروژه | ابعاد, ضخامت ورق, نوع تیغه, موتور, شفت, ریل, پوشش, زیرسازی, حمل و نصب بر قیمت و زمان اجرا اثر دارند. | استعلام بر اساس بازدید و فهرست کامل اجزای پروژه انجام شود. |
اطلاعات تماس
کاربرد 12 طرح سنگین در سناریوهای واقعی پروژه
طرح های کرکره برقی فولادی سنگین زمانی قابل مقایسه هستند که هرکدام مقابل یک شرایط اجرایی واقعی قرار گیرند. طرح تک جداره برای دهانه ای با بار محدود بررسی می شود, اما مدل دوجداره یا تقویت شده در ورودی عریض و پرتردد کاربرد بیشتری دارد. ورق گالوانیزه برای محیط مرطوب, تیغه فوم دار برای پروژه حساس به صدا و مدل پانچ دار برای فضایی با نیاز تهویه انتخاب می شود. طرح ضدباد در دهانه رو به فضای باز, مدل ضدحریق در بخش دارای الزام ایمنی و نمونه سریع السیر در مسیر بارگیری پرتردد قابل بررسی است. درب نفررو, قفل تقویت شده و برق اضطراری نیز بر اساس نحوه استفاده مجموعه تعیین می شوند. نام طرح به تنهایی نتیجه پروژه را مشخص نمی کند؛ وزن پرده, عرض دهانه, تردد و فضای رول باید نشان دهند کدام ساختار قابل اجرا و قابل نگهداری است.

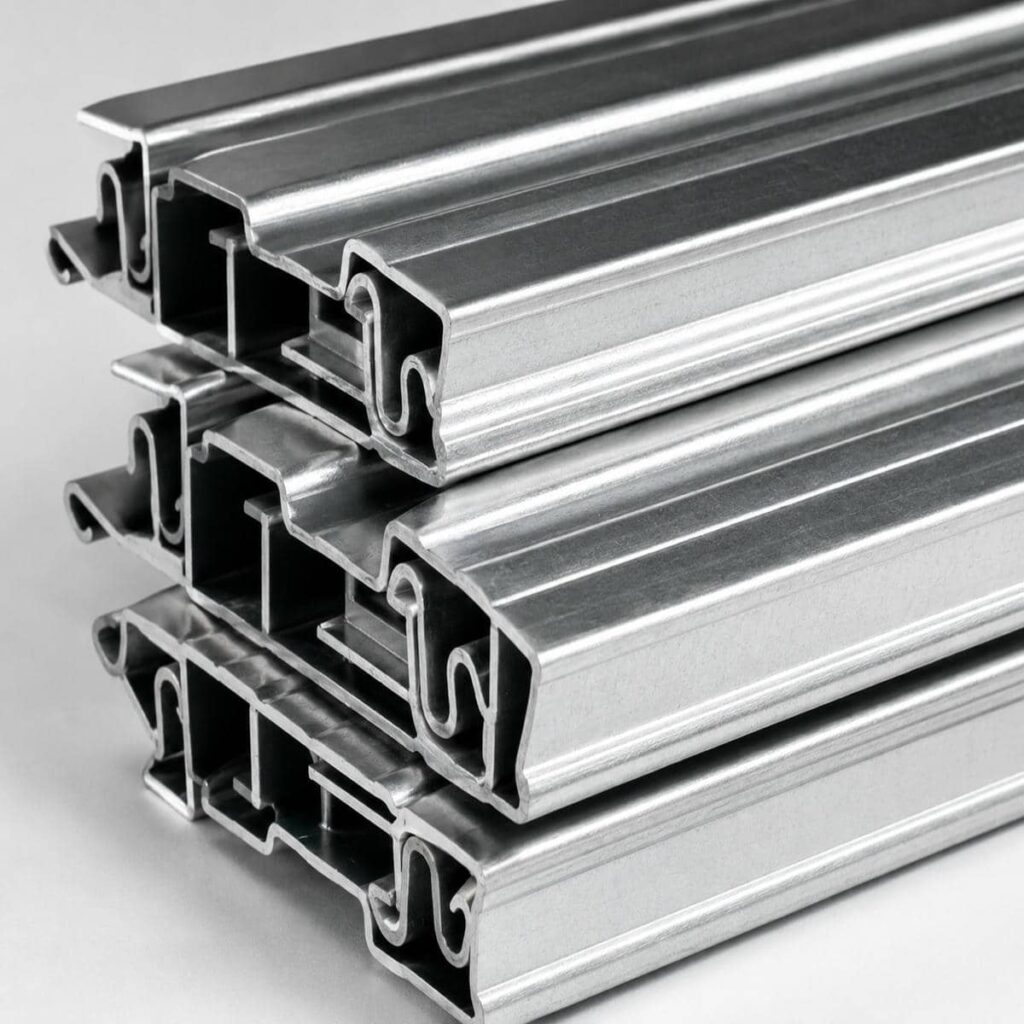

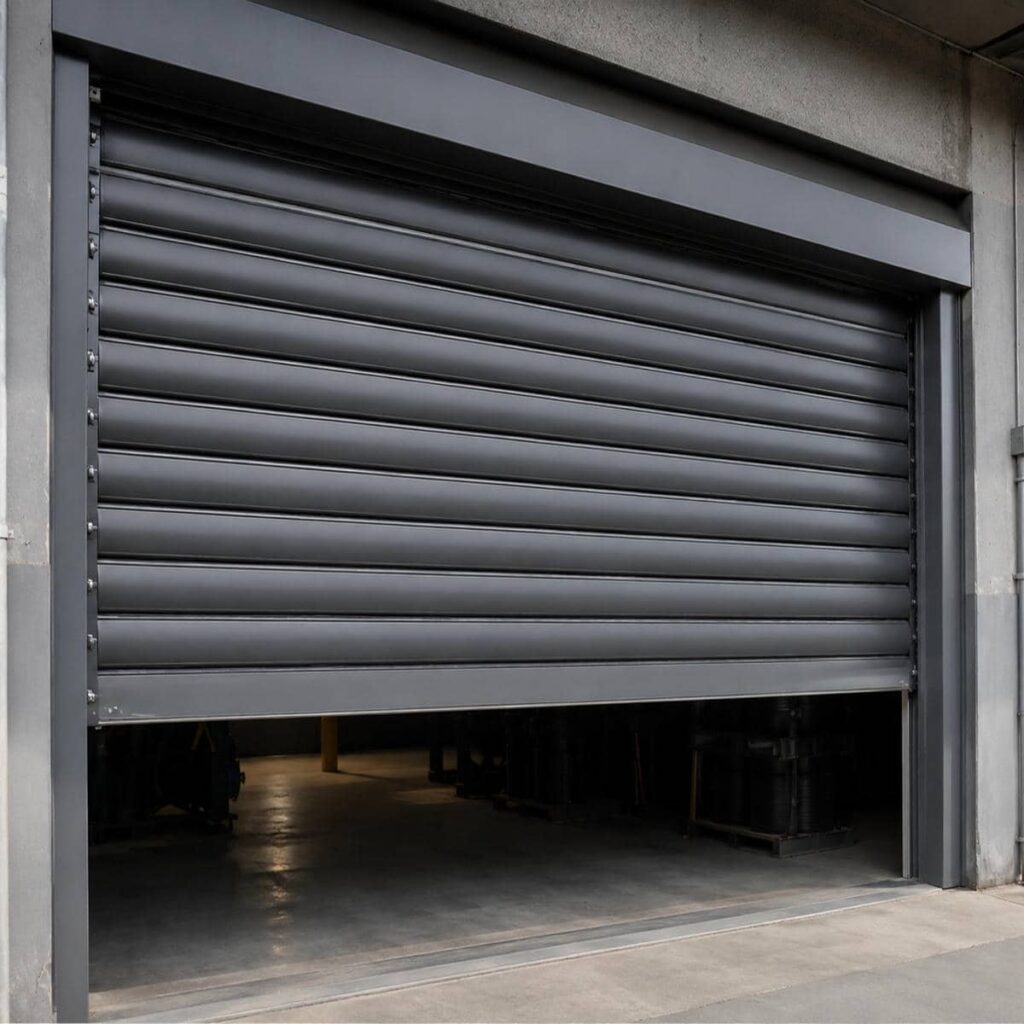

طرح تقویت شده برای دهانه عریض سوله
در یک سوله با ورودی بزرگ, سطح پرده فولادی افزایش پیدا می کند و وزن آن مستقیماً به شفت, موتور و صفحات نگهدارنده منتقل می شود. طرح تقویت شده با فرم پروفیل مناسب و ضخامت هماهنگ می تواند خمش موضعی تیغه را کاهش دهد, اما انتخاب آن بدون محاسبه وزن کامل کافی نیست. قطر شفت باید با طول دهانه و فاصله نقاط اتکا هماهنگ شود. اگر شفت در میانه خم شود, رول هنگام جمع شدن به یک سمت حرکت می کند و فشار بیشتری به یکی از ریل ها وارد می شود. تصمیم پروژه باید تیغه, شفت و موتور را در یک محاسبه مشترک قرار دهد.

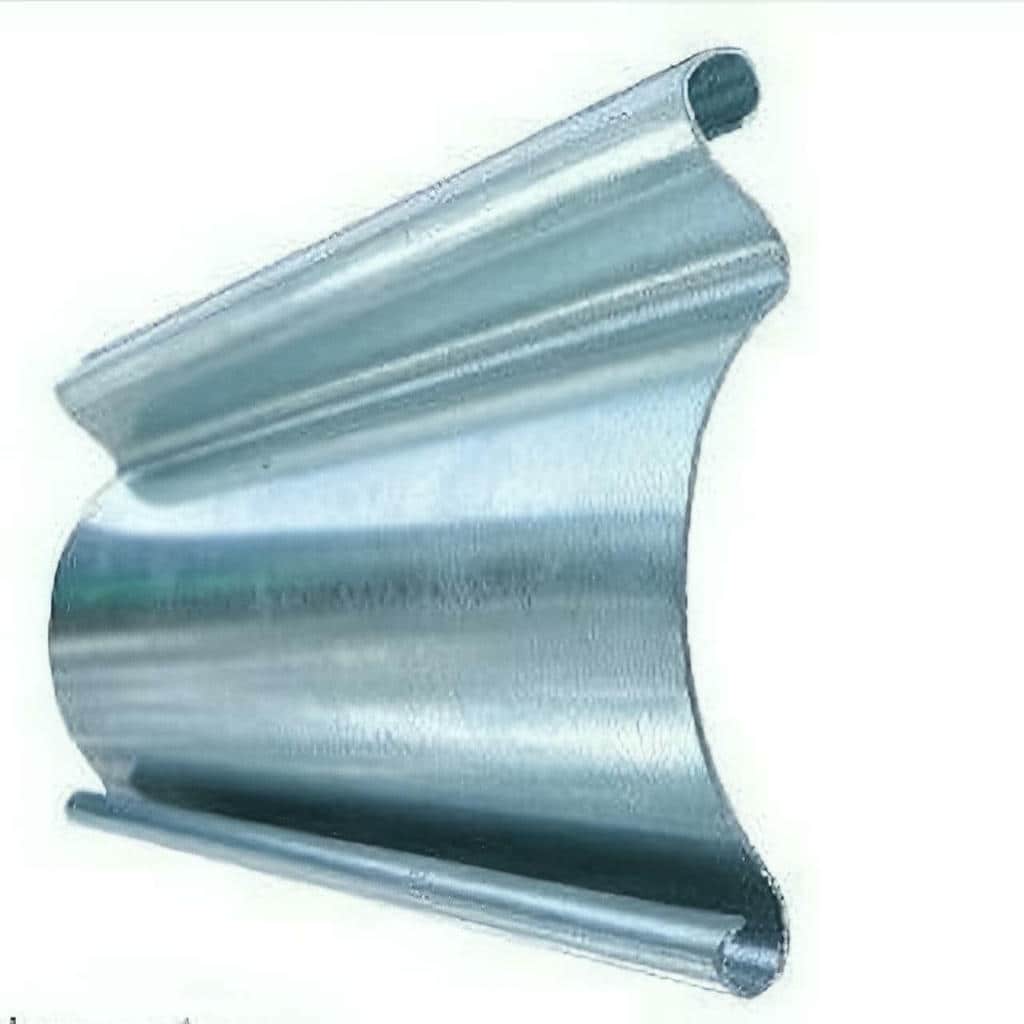

در مرحله نصب, صفحه موتور و یاتاقان باید روی فریم مقاوم و کاملاً هم تراز قرار گیرند. اتصال یک پرده سنگین به دیوار ضعیف می تواند موجب لرزش یا جابه جایی مجموعه شود. ریل ها نیز باید عمق کافی داشته باشند و در طول دهانه به صورت پیوسته مهار شوند. اگر ورودی در معرض باد است, قلاب های جانبی باید با فرم تیغه هماهنگ باشند. طرح تقویت شده زمانی نتیجه مطمئنی دارد که تمام مسیر انتقال بار از پرده تا سازه بررسی شده باشد و هیچ بخش ضعیفی در میان اجزای اصلی باقی نماند.

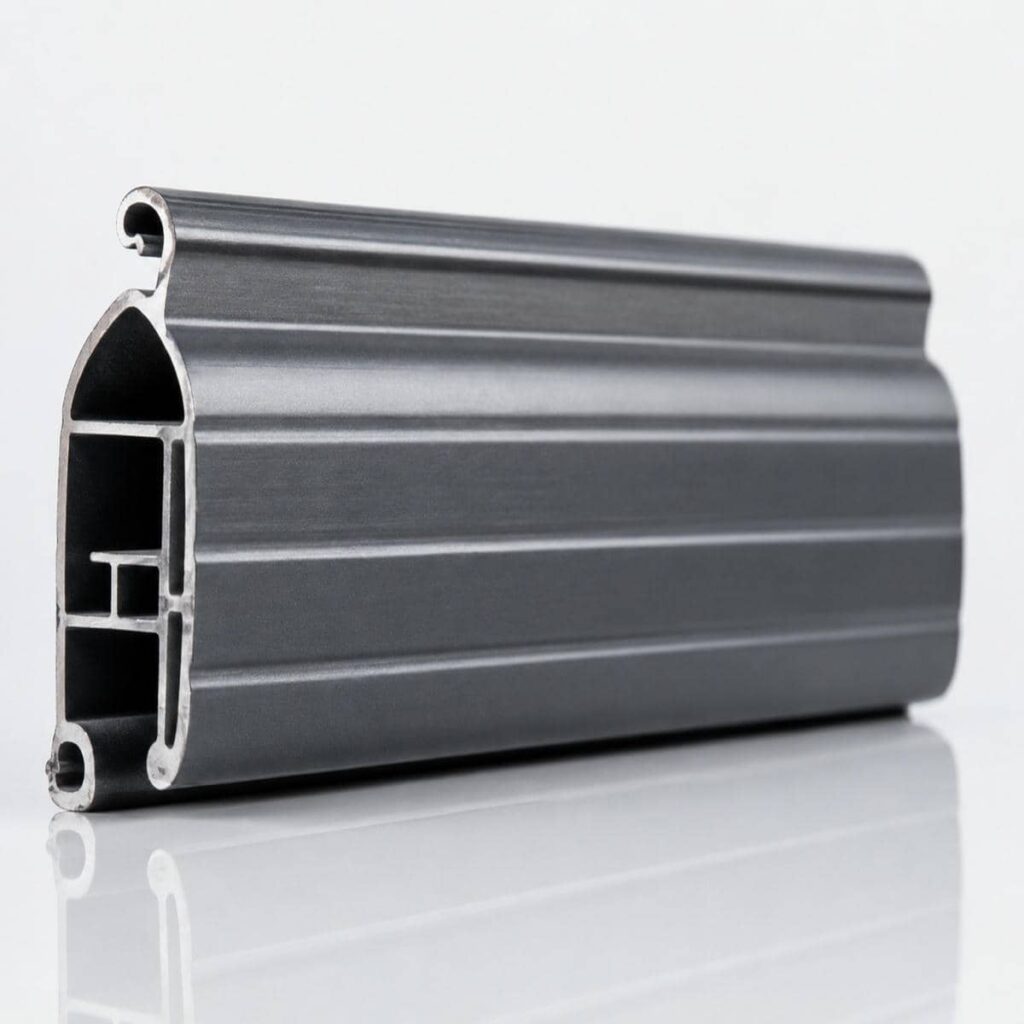

طرح سریع السیر برای مسیر بارگیری پرتردد
در مرکزی که لیفتراک و خودروهای حمل بار پیوسته از ورودی عبور می کنند, زمان بازماندن کرکره بر روند عملیات اثر مستقیم دارد. طرح سریع السیر باید پرده را با سرعت کنترل شده حرکت دهد, اما افزایش سرعت نباید به ضربه در شروع یا توقف منجر شود. وزن تیغه فولادی, نسبت گیربکس, توان موتور و تنظیم تابلو فرمان باید برای این هدف هماهنگ شوند. موتور نامتناسب ممکن است در شتاب گیری تحت فشار قرار گیرد و اتصالات تیغه نیز بر اثر توقف ناگهانی فرسوده شوند. برنامه واقعی تردد باید مبنای انتخاب سرعت و تجهیزات باشد.
در این پروژه, فتوسل, فلاشر و فرمان توقف اهمیت بیشتری پیدا می کنند, زیرا زمان واکنش راننده محدودتر است. محل حسگرها باید مسیر واقعی خودرو را پوشش دهد و از ضربه تجهیزات حمل دور بماند. تابلو فرمان نیز باید از تغییر جهت ناگهانی موتور جلوگیری کند. هنگام تحویل, سیستم در چند چرخه متوالی و در شرایط مشابه بهره برداری آزمایش می شود. طرح سریع السیر فقط با موتور قوی تعریف نمی شود؛ حرکت ایمن به فرمان دقیق, حسگر مناسب, شفت پایدار و برنامه نگهداری منظم وابسته است.

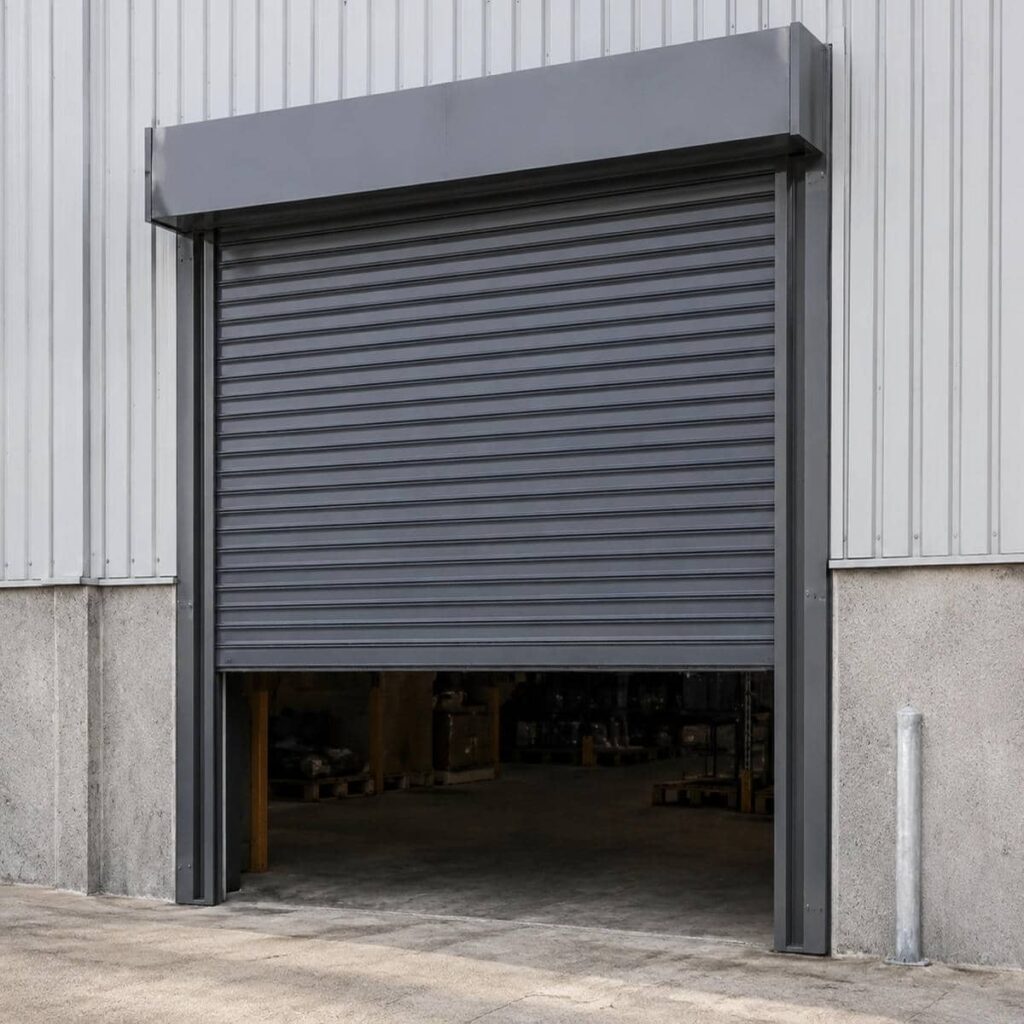

طرح گالوانیزه برای محیط مرطوب و قابل شست وشو
در کارخانه ای که اطراف ورودی با بخار, رطوبت یا شست وشوی مداوم روبه رو است, پوشش سطح تیغه فولادی بخش اصلی دوام پروژه محسوب می شود. ورق گالوانیزه می تواند مقاومت بهتری در برابر خوردگی ایجاد کند, اما لبه های برش, نقاط جوش و محل سوراخ کاری نیز باید محافظت شوند. اگر پوشش هنگام مونتاژ آسیب ببیند, خوردگی از همان نقطه آغاز خواهد شد. نوع مواد موجود در محیط نیز اهمیت دارد, زیرا بعضی ترکیبات صنعتی می توانند پوشش معمول را سریع تر فرسوده کنند. انتخاب پوشش باید از وضعیت واقعی محل نتیجه بگیرد.
موتور, تابلو فرمان و کابل ها نیز باید از مسیر آب و بخار دور بمانند. قرارگیری تجهیزات برقی زیر محل شست وشو یا تخلیه آب, عمر سیستم را کاهش می دهد. ریل ها باید طوری نصب شوند که آلودگی و رطوبت در کف آن ها جمع نشود. برنامه نظافت نیز نباید شامل ابزار ساینده یا مواد ناسازگار با پوشش باشد. در بازدید دوره ای, خراش, پوسته شدن رنگ و تغییر ظاهر نقاط اتصال بررسی می شوند. طرح گالوانیزه هنگامی مؤثر است که پوشش تیغه با نصب و نگهداری متناسب تکمیل شود.
- طرح فولادی را بر اساس عرض, وزن و چرخه کاری واقعی انتخاب کنید.
- برای دهانه عریض, تیغه و شفت را هم زمان تقویت کنید.
- در مسیر بارگیری, حسگرهای ایمنی را در موقعیت واقعی تردد آزمایش کنید.
- پوشش ورق را با رطوبت و مواد موجود در محیط هماهنگ سازید.
- امکان تعمیر بدون توقف طولانی فعالیت مجموعه را حفظ کنید.
ساختار فولادی و قطعاتی که بار پروژه را تحمل می کنند
پس از تعیین طرح, عملکرد کرکره برقی فولادی سنگین به ارتباط میان تیغه, ریل, شفت و موتور وابسته می شود. ضخامت ورق, فرم پروفیل, تعداد جداره و پوشش سطح بر وزن و مقاومت پرده اثر دارند. این وزن باید با قطر شفت, ظرفیت یاتاقان و توان موتور ساید هماهنگ باشد. ریل ها مسیر عمودی تیغه را کنترل می کنند و در طرح ضدباد بخشی از نیروی جانبی را به سازه منتقل می سازند. زنجیر انتقال, گیربکس, اندکپ, تیغه ابتدایی و تیغه انتهایی نیز مسیر حرکت را کامل می کنند. یک تیغه ضخیم در کنار ریل کم عمق یا شفت ضعیف, سیستم سنگین قابل اعتمادی ایجاد نمی کند. کیفیت پروژه از هماهنگی تمام اجزا شکل می گیرد و هر قطعه باید بر اساس بار واقعی پرده و شرایط محیط انتخاب شود.

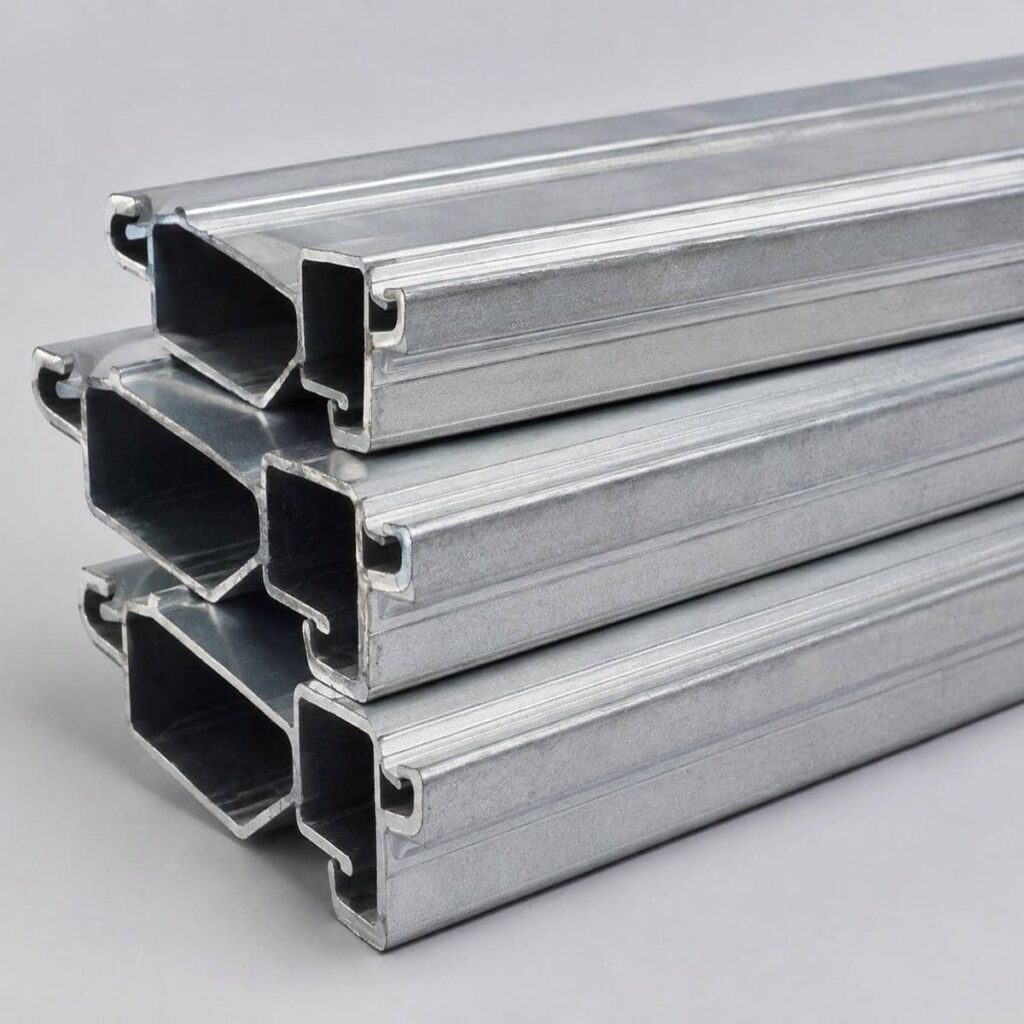

تفاوت تیغه تک جداره و دوجداره در پروژه سنگین
تیغه تک جداره ساختار ساده تر و وزن پایین تری دارد و برای بعضی دهانه های محدود یا پروژه هایی با بار متوسط قابل بررسی است. شکل پروفیل و ضخامت ورق باید با عرض دهانه هماهنگ باشند, زیرا نمونه بیش از حد سبک در ورودی بزرگ می تواند موج دار شود یا هنگام حرکت لرزش داشته باشد. فرم لبه اتصال تیغه ها نیز بر صدای رول و نحوه درگیری قطعات اثر دارد. انتخاب تک جداره باید پس از بررسی فشار باد, تعداد چرخه ها و سطح امنیت مورد انتظار انجام شود و فقط به وزن کمتر آن تکیه نشود.

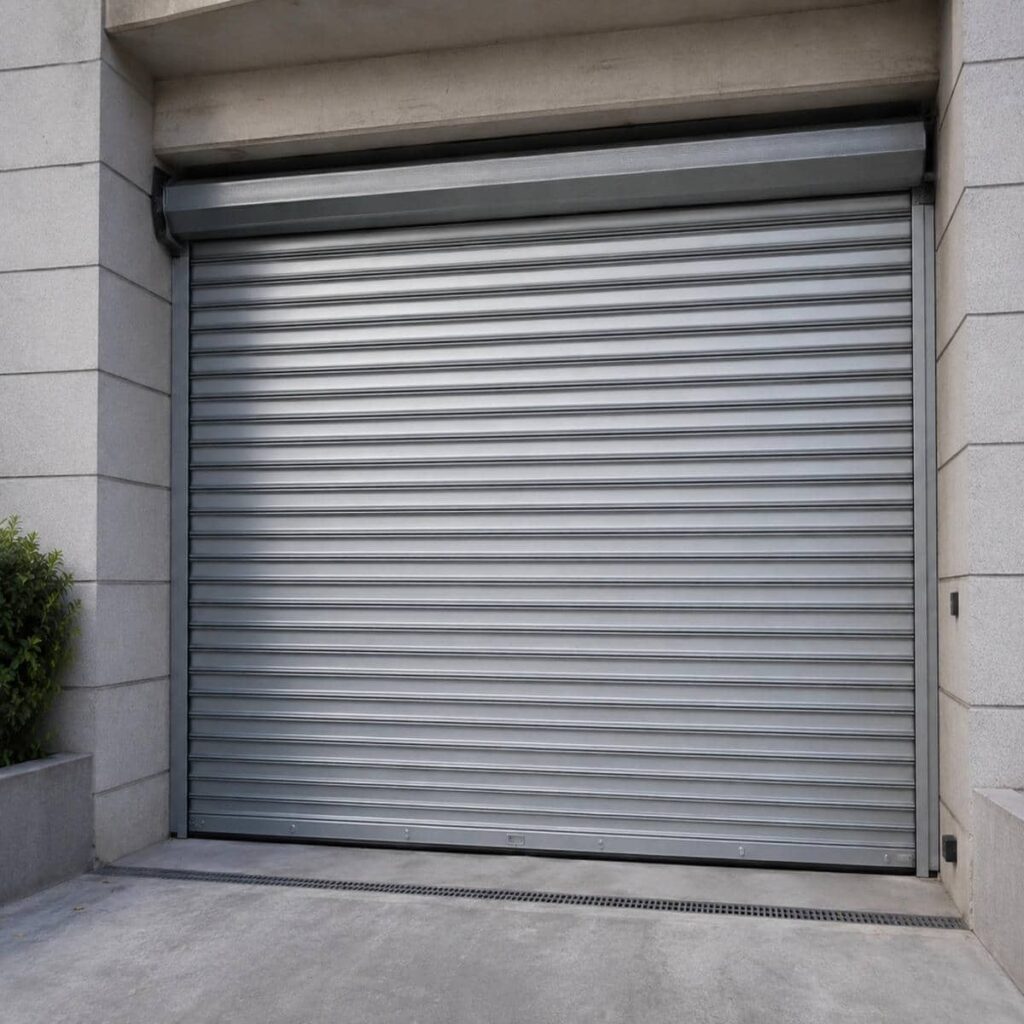

تیغه دوجداره به دلیل ساختار بسته می تواند پایداری بیشتری ایجاد کند و در بعضی طرح ها امکان استفاده از مواد پرکننده را نیز دارد. وزن بالاتر این تیغه, ظرفیت موتور, شفت و زیرسازی را تغییر می دهد. در دهانه کوچک, افزایش بی دلیل وزن ممکن است فضای رول و فشار مجموعه را بیشتر کند, اما در ورودی عریض یا در معرض ضربه, ساختار دوجداره می تواند منطقی تر باشد. انتخاب میان این دو طرح باید از مقایسه مقاومت, وزن, فضای نصب و برنامه استفاده پروژه نتیجه گرفته شود.

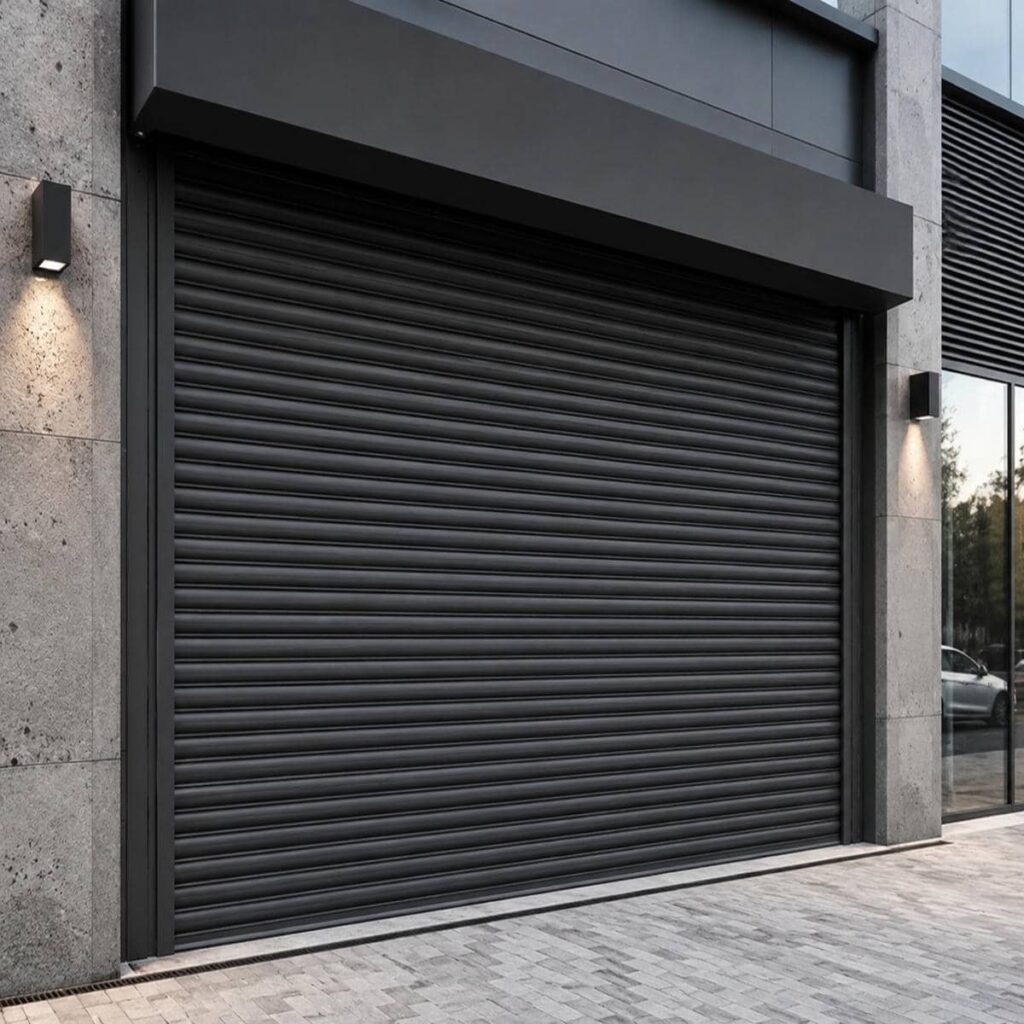

ریل ضدباد و مهار جانبی در دهانه باز
ریل صنعتی باید پرده را در مسیر مستقیم نگه دارد و از حرکت جانبی تیغه جلوگیری کند. در دهانه بزرگ, عمق ریل و فاصله نقاط اتصال اهمیت بیشتری دارند. طرح ضدباد از قلاب یا اجزای جانبی استفاده می کند تا تیغه در برابر فشار از مسیر خارج نشود. این قطعات باید با فرم پروفیل و فضای داخل ریل هماهنگ باشند. اگر ریل بیش از حد تنگ نصب شود, قلاب ها هنگام حرکت گیر می کنند و اگر فاصله زیاد باشد, کنترل جانبی کاهش می یابد. تنظیم دقیق برای عملکرد پایدار این طرح ضروری است.
جنس و ضخامت ریل نیز باید با وزن پرده و شرایط محیط تطبیق داشته باشند. در فضای مرطوب, پوشش ریل و نقاط جوش باید در برابر خوردگی محافظت شوند. پیچ ها یا اتصالات داخل مسیر نباید با کپس و قلاب تیغه برخورد کنند. پیش از نصب پرده, داخل ریل از براده, ملات و قطعات اضافی پاک می شود. در مرحله تست, حرکت تیغه در تمام ارتفاع بررسی می گردد تا اصطکاک یا ضربه مشخص شود. ریل ضدباد فقط هنگامی کارآمد است که اتصال آن به سازه نیز نیروی جانبی را تحمل کند.
موتور ساید و شفت برای پرده فولادی سنگین
موتور ساید در پروژه های سنگین به دلیل توان جابه جایی پرده و دسترسی مناسب برای سرویس استفاده می شود. انتخاب موتور باید بر اساس وزن واقعی تیغه, ارتفاع حرکت و تعداد دفعات عملکرد انجام گیرد. گیربکس و زنجیر انتقال نیز باید نیروی موتور را بدون ضربه به شفت منتقل کنند. کشش نامناسب زنجیر می تواند صدا, لرزش و فرسایش چرخ زنجیر را افزایش دهد. زنجیر خلاص کن باید در محل قابل دسترس قرار گیرد تا هنگام قطع برق, بازکردن کنترل شده پرده امکان پذیر باشد.
شفت وزن رول را در طول دهانه تحمل می کند و خمش آن مستقیماً بر جمع شدن پرده اثر می گذارد. قطر, ضخامت و طول شفت باید با بار پروژه هماهنگ باشند. یاتاقان و اندکپ نیز باید محور را بدون لقی اضافی هدایت کنند. صفحات نگهدارنده باید هم تراز و روی زیرسازی مقاوم نصب شوند. ترکیب موتور قدرتمند با شفت ضعیف خطرناک است و فشار نامتعادل را افزایش می دهد. در زمان تحویل, چرخش شفت, صدای یاتاقان و رفتار زنجیر در چند چرخه کامل بررسی می شوند.
- ضخامت ورق را همراه با فرم پروفیل و عرض دهانه بررسی کنید.
- ریل ضدباد را با نوع قلاب و محل مهار هماهنگ سازید.
- وزن کامل پرده را پیش از انتخاب موتور و شفت محاسبه کنید.
- زنجیر انتقال را با کشش مناسب و دسترسی سرویس نصب کنید.
- پوشش نقاط جوش و لبه های برش را کنترل کنید.
اندازه گیری و اجرای سنگین در محدودیت واقعی محل
اجرای کرکره برقی فولادی سنگین از بازدیدی آغاز می شود که باید جریان کار مجموعه را به نقشه ساخت تبدیل کند. مسیر لیفتراک, ارتفاع بار, شیب کف, تیرهای سازه و فضای کنار موتور می توانند روش نصب را تغییر دهند. اجرای داخل دهانه بخشی از عرض مفید را اشغال می کند, در حالی که نصب پشت دهانه به فریم مقاوم و فضای رول بیشتری نیاز دارد. کف صنعتی نیز ممکن است در دو سمت تراز یکسانی نداشته باشد و این اختلاف بر بسته شدن تیغه انتهایی اثر بگذارد. مسیر برق, تابلو فرمان, فتوسل و دسترسی تعمیر باید پیش از تکمیل پوشش ها تعیین شوند. تک سازه در این مرحله باید محل ریل, صفحات, موتور, شفت و مسیر عبور تجهیزات را روی نقشه ثبت کند تا طرح فولادی پس از نصب مانع فعالیت روزانه مجموعه نشود.
برداشت دهانه و حفظ مسیر عبور تجهیزات
عرض دهانه باید در بالا, میانه و پایین اندازه گیری شود تا انحراف ستون ها یا اختلاف زیرسازی مشخص گردد. ارتفاع نیز از کف نهایی تا پایین ترین مانع سقف ثبت می شود. در سوله ای که لیفتراک با بار مرتفع عبور می کند, رول و تیغه انتهایی نباید ارتفاع مفید را کاهش دهند. شعاع گردش خودرو و فاصله آن از ریل نیز باید بررسی شود. برخورد مکرر تجهیزات حمل با ریل می تواند تراز سیستم را تغییر دهد و حتی بدون آسیب ظاهری, حرکت پرده را مختل کند.
اگر نصب داخل دهانه مسیر عبور را محدود کند, اجرای پشت ستون یا ساخت فریم مستقل بررسی می شود. این تصمیم بر طول تیغه, محل رول و اندازه ریل اثر دارد. تجهیزات روشنایی, دوربین, تابلو و لوله های تأسیسات نباید در مسیر پرده یا دسترسی موتور قرار گیرند. در ورودی های پرتردد, محل ایستادن اپراتور و دید او به دهانه اهمیت دارد. برداشت دقیق باید جریان واقعی استفاده را وارد نقشه کند تا کرکره پس از نصب با عملیات مجموعه تعارض نداشته باشد.
آماده سازی فریم و مسیر برق پروژه
صفحه موتور و یاتاقان وزن و گشتاور سیستم را به سازه منتقل می کنند. اتصال آن ها به پوشش سبک, بلوک ضعیف یا سطح ناتراز قابل اعتماد نیست. در پروژه های سنگین معمولاً فریم فلزی به ستون یا تیر مقاوم متصل می شود. دو صفحه باید در یک تراز قرار گیرند تا شفت افقی بماند. اختلاف ارتفاع باعث می شود رول به یک سمت حرکت کند و فشار نامساوی به ریل ها وارد شود. کیفیت جوش و مهارها پیش از نصب قطعات اصلی کنترل می شود.
تابلو فرمان باید نزدیک مسیر سرویس و دور از رطوبت, گردوغبار شدید و ضربه تجهیزات قرار گیرد. کابل موتور, فتوسل, فلاشر و کلید فرمان داخل مسیر محافظ عبور داده می شوند. در پروژه دارای برق اضطراری, محل باتری و تهویه آن از ابتدا تعیین می شود. اگر کرکره به کنترل مرکزی یا تجهیزات ایمنی متصل است, سناریوی فرمان و خطا پیش از سیم کشی مشخص می گردد. آماده سازی صحیح فریم و برق, زمان توقف مجموعه هنگام نصب را کاهش می دهد.
تست بار و عیب یابی پیش از بهره برداری
پس از نصب, پرده در چند چرخه کامل حرکت داده می شود و رفتار آن در شروع, میانه و انتهای مسیر بررسی می گردد. کشیده شدن تیغه به یک سمت معمولاً با تراز شفت, فاصله ریل یا اتصال تیغه ابتدایی ارتباط دارد. صدای ضربه ممکن است از زنجیر, یاتاقان, قلاب ضدباد یا اتصال تیغه ها ایجاد شود. حد بالا و پایین موتور باید طوری تنظیم شوند که پرده روی رول یا کف تحت فشار اضافه قرار نگیرد. افزایش قدرت موتور برای غلبه بر گیر مکانیکی راهکار صحیحی نیست.
فتوسل, فلاشر, کلید توقف, خلاص کن و برق اضطراری جداگانه آزمایش می شوند. در طرح دارای درب نفررو, موتور نباید هنگام بازبودن درب اجازه حرکت پرده را بدهد و قفل ایمنی باید قابل پیش بینی عمل کند. اپراتور باید روش توقف اضطراری و نشانه های خرابی را بداند. ثبت مشخصات موتور, تیغه و نتایج تست برای سرویس آینده مفید است. تحویل پروژه هنگامی کامل است که سیستم در حالت عادی, مانع و قطع برق عملکرد صحیح داشته باشد.
- ابعاد دهانه را بر اساس کف و سقف نهایی ثبت کنید.
- مسیر لیفتراک و ارتفاع بار را در نقشه اجرا وارد کنید.
- فریم صفحات را به بخش مقاوم سازه متصل کنید.
- مسیر برق و حسگرها را از ضربه و آلودگی محافظت کنید.
- حالت عادی, مانع و قطع برق را پیش از تحویل آزمایش کنید.

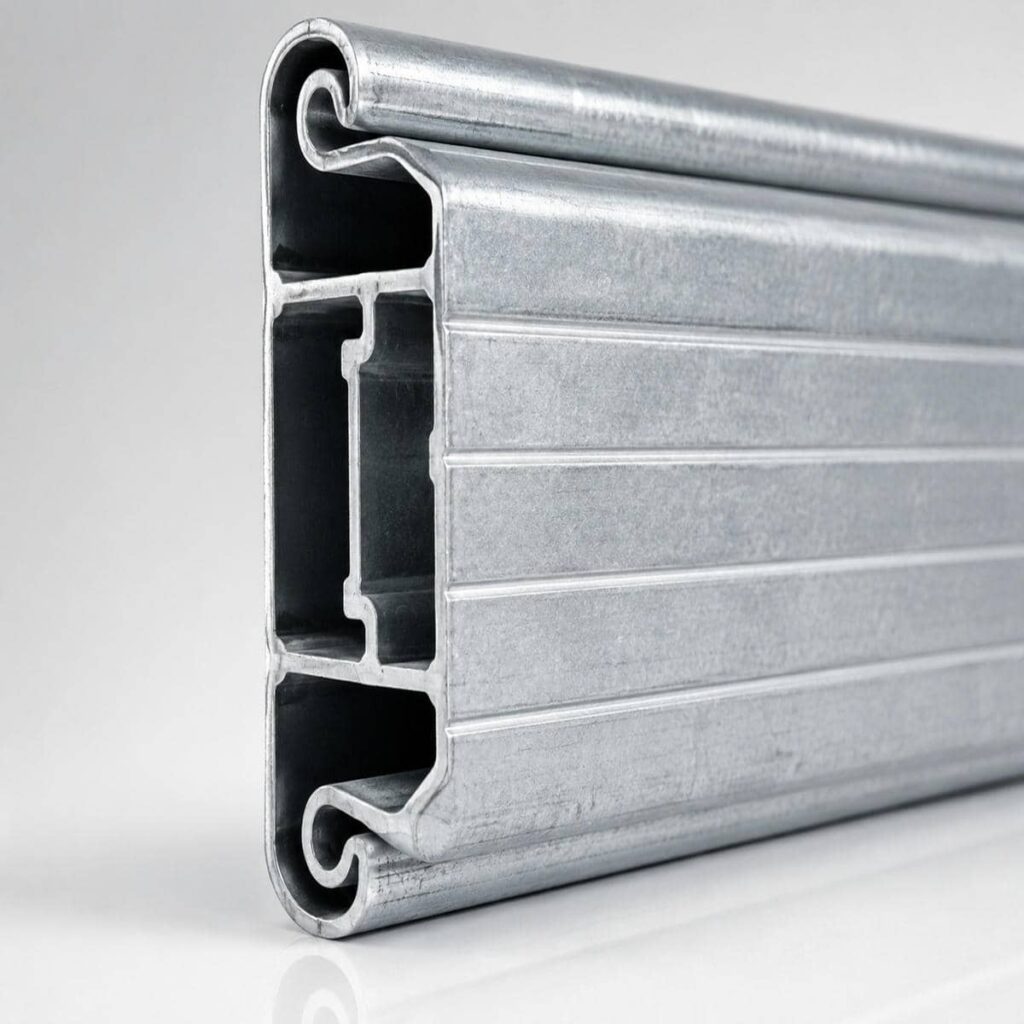

قیمت, سفارش و نگهداری پروژه با خدمات تک سازه
پس از تأیید نقشه اجرا, سفارش باید تمام تصمیم های پروژه را به مشخصات روشن قطعات تبدیل کند. قیمت کرکره برقی فولادی سنگین به عرض و ارتفاع, ضخامت ورق, ساختار تیغه, وزن پرده, موتور, شفت, ریل, پوشش و تجهیزات ایمنی وابسته است. طرح ضدباد, ضدحریق, سریع السیر یا دارای درب نفررو هرکدام قطعات و روش مونتاژ متفاوتی نیاز دارند. شرایط حمل, ارتفاع نصب, دسترسی ماشین آلات و زمان مجاز توقف مجموعه نیز بر برنامه اجرا اثر می گذارند. سفارش حرفه ای باید چرخه کاری, روش بازکردن اضطراری و محل تابلو فرمان را مشخص کند. خدمات پس از نصب نیز شامل تنظیم موتور, بررسی ریل, کنترل زنجیر و تأمین قطعات سازگار است. این روند باعث می شود برآورد پروژه بر اساس نیاز واقعی شکل بگیرد و انتخاب اجزا فقط به نام یک طرح یا ظاهر ورق محدود نشود.
عوامل مؤثر بر قیمت طرح فولادی سنگین
ابعاد دهانه مقدار ورق و وزن پرده را تعیین می کنند, اما ضخامت, تعداد جداره و فرم پروفیل نیز بر مصرف متریال اثر دارند. پوشش گالوانیزه, رنگ مقاوم, تیغه پانچ دار یا ساختار ضدباد مشخصات تولید را تغییر می دهند. افزایش وزن به موتور قوی تر, شفت بزرگ تر, یاتاقان مناسب و صفحات مقاوم تری نیاز دارد. فتوسل, فلاشر, برق اضطراری, کنترل مرکزی و درب نفررو نیز بخشی از سفارش هستند. بنابراین مقایسه پیشنهادها فقط بر اساس مساحت دهانه یا نام موتور دقیق نیست.
شرایط محل نصب نیز بر قیمت اثر می گذارد. ساخت فریم فلزی, اصلاح ستون, جابه جایی تأسیسات, بازکردن کرکره قبلی و استفاده از تجهیزات دسترسی می توانند حجم کار را تغییر دهند. محدودیت زمانی مجموعه ممکن است اجرای مرحله ای یا نصب خارج از ساعات فعالیت را ضروری کند. حمل شفت و تیغه های بلند نیز باید با مسیر ورود هماهنگ باشد. برآورد معتبر باید تولید, قطعات جانبی, زیرسازی, حمل و نصب را روشن کند تا هر هزینه به نیاز مشخصی از پروژه متصل باشد.
مراحل سفارش از بازدید تا تحویل پروژه
سفارش اولیه با دریافت تصاویر, ابعاد تقریبی, نوع فعالیت و میزان تردد آغاز می شود. در بازدید, دهانه, کف, فضای رول, محل موتور, زیرسازی, برق و مسیر تجهیزات حمل ثبت می شوند. سپس نوع تیغه, ضخامت ورق, پوشش, موتور, شفت, ریل و تجهیزات ایمنی بر اساس بار پروژه انتخاب می گردند. اگر طرح ضدحریق, ضدباد یا دارای درب نفررو باشد, جزئیات عملکرد آن باید پیش از تولید مشخص شوند. پیشنهاد فنی باید دلیل انتخاب هر جزء را به شرایط واقعی پروژه مرتبط کند.
پس از تأیید مشخصات, نقشه ساخت و برنامه آماده سازی محل تنظیم می شود. فریم و کابل کشی پیش از ورود قطعات اجرا می شوند تا زمان توقف مجموعه کاهش یابد. حمل و مونتاژ نیز با محدودیت مسیر داخلی هماهنگ می گردند. پس از نصب, تست چندمرحله ای, آموزش اپراتور و ثبت مشخصات تجهیزات انجام می شود. تک سازه می تواند اطلاعات موتور, تیغه و تابلو فرمان را برای تعمیرات آینده نگهداری کند تا سفارش از خرید یک پرده فولادی به اجرای یک سیستم قابل سرویس تبدیل شود.
نگهداری و تعمیر در چرخه کاری سنگین
در پروژه پرتردد, تغییر صدا, کندشدن حرکت, لرزش یا توقف نامنظم باید سریع بررسی شود. ریل ها باید از براده, گردوغبار فشرده و موانع پاک بمانند. برخورد لیفتراک با تیغه انتهایی یا ریل می تواند تراز مجموعه را تغییر دهد, حتی اگر آسیب ظاهری محدود باشد. زنجیر انتقال, یاتاقان و اتصالات صفحات نیز تحت بار مکرر قرار دارند و باید در برنامه سرویس دیده شوند. ادامه استفاده در حالت گیرکرده می تواند آسیب را به موتور و شفت گسترش دهد.

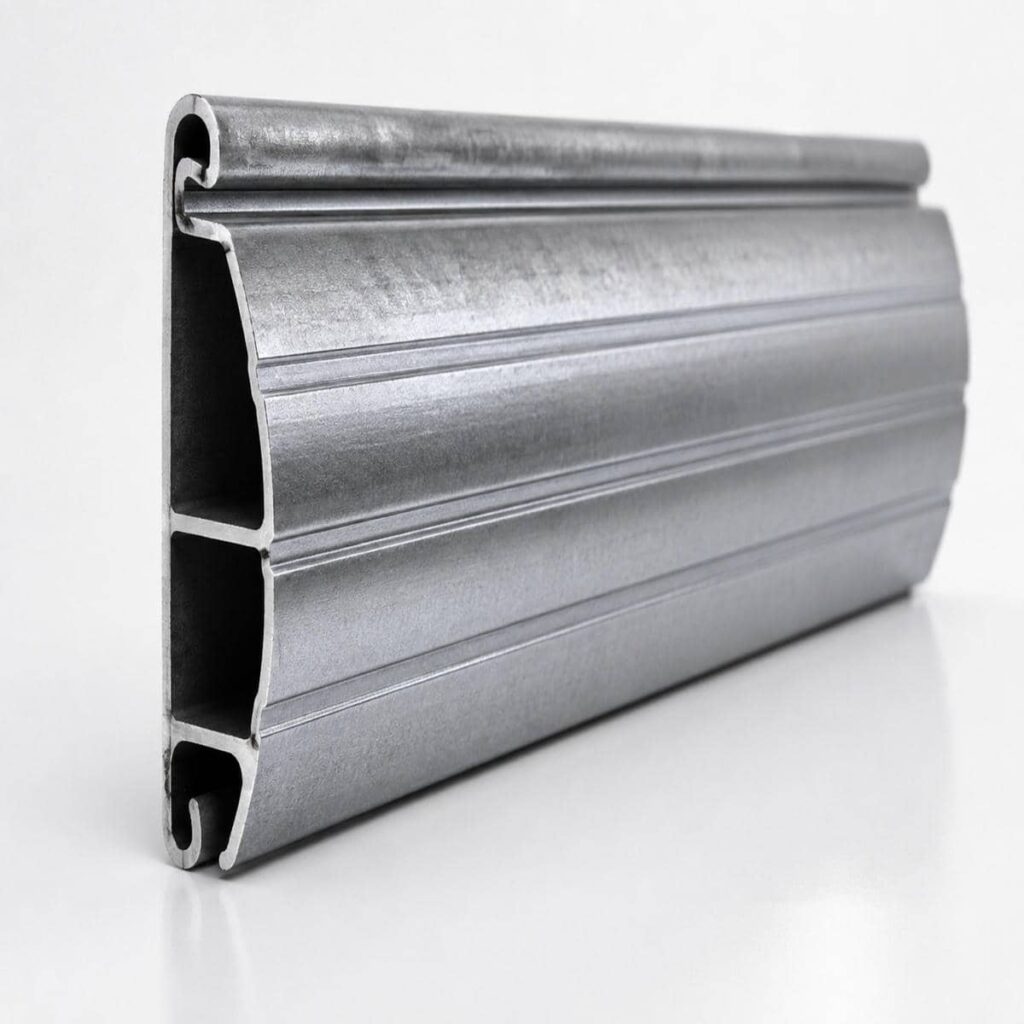

تعمیر با عیب یابی کل مسیر آغاز می شود. صدای اضافی ممکن است از تیغه, قلاب ضدباد, ریل, شفت, یاتاقان یا گیربکس باشد. تعویض موتور بدون بررسی بخش مکانیکی می تواند هزینه ایجاد کند و مشکل اصلی را باقی بگذارد. پوشش نقاط آسیب دیده نیز باید پیش از گسترش خوردگی ترمیم شود. در سیستم دارای برق اضطراری, باتری و عملکرد حالت قطع برق دوره ای آزمایش می شوند. نگهداری برنامه ریزی شده توقف ناگهانی ورودی و اختلال در فعالیت مجموعه را کاهش می دهد.
- استعلام را بر اساس نقشه و فهرست کامل قطعات دریافت کنید.
- چرخه کاری و زمان مجاز توقف مجموعه را پیش از سفارش اعلام کنید.
- مشخصات موتور, تیغه و تجهیزات ایمنی را نگهداری کنید.
- ریل, زنجیر و یاتاقان را در برنامه بازدید دوره ای قرار دهید.
- پس از هر برخورد, تراز پرده و استحکام اتصال ها را بررسی کنید.
برای دهانه عریض معمولاً تیغه دوجداره یا تقویت شده همراه با ریل عمیق و شفت مقاوم بررسی می شود. انتخاب نهایی به ارتفاع, وزن پرده, فشار باد و تعداد دفعات استفاده وابسته است. موتور ساید, یاتاقان و صفحات نصب باید هم زمان با تیغه محاسبه شوند. استفاده از تیغه مقاوم روی شفت یا زیرسازی ضعیف عملکرد پایدار ایجاد نمی کند و ممکن است حرکت پرده را نامتعادل سازد.
طرح گالوانیزه برای محیط هایی بررسی می شود که رطوبت, شست وشو یا تماس محدود با عوامل خورنده وجود دارد. کیفیت پوشش, حفاظت لبه های برش و ترمیم نقاط جوش در دوام آن نقش دارند. در محیط دارای مواد خاص, سازگاری پوشش باید جداگانه ارزیابی شود. موتور, تابلو فرمان و کابل ها نیز باید از آب مستقیم محافظت شوند تا مقاومت تیغه با خرابی تجهیزات برقی خنثی نشود.
قیمت به ابعاد, ضخامت ورق, نوع تیغه, وزن پرده, پوشش, موتور, شفت, ریل و تجهیزات ایمنی وابسته است. طرح ضدباد, درب نفررو, برق اضطراری یا کنترل مرکزی مشخصات سفارش را تغییر می دهد. زیرسازی, حمل, بازکردن سیستم قبلی و محدودیت نصب نیز بر برآورد اثر دارند. برای استعلام دقیق, بازدید محل و تهیه فهرست کامل قطعات ضروری است.
ابعاد تقریبی, تصاویر دهانه, نوع فعالیت, میزان تردد و شرایط محیط اطلاعات اولیه هستند. پیش از تولید باید کف نهایی, فضای رول, محل موتور, زیرسازی, مسیر برق و فشار باد بررسی شوند. نوع تیغه, ضخامت ورق, پوشش و تجهیزات اضطراری نیز در ادامه انتخاب می شوند. ثبت این موارد احتمال تغییر قطعات یا توقف طولانی هنگام نصب را کاهش می دهد.
طرح دارای درب نفررو برای پروژه ای مناسب است که کارکنان بدون بازکردن کامل کرکره عبور می کنند. قاب درب, قفل, لولا و حسگر ایمنی باید با ساختار تیغه هماهنگ باشند. موتور نباید هنگام بازبودن درب اجازه حرکت پرده را بدهد. ابعاد و جهت بازشو نیز باید با مسیر تردد و الزامات ایمنی محل تطبیق داده شوند تا درب به نقطه ضعف پرده تبدیل نشود.
صدای غیرعادی, پرش زنجیر, حرکت مایل, توقف نامنظم, خمش تیغه یا داغ شدن موتور نشانه نیاز به بررسی هستند. ایراد ممکن است از ریل, شفت, یاتاقان, گیربکس یا اتصالات پرده ایجاد شده باشد. ادامه استفاده در حالت غیرعادی می تواند خرابی را گسترش دهد. عیب یابی باید کل مسیر انتقال نیرو و حرکت پرده را پوشش دهد و سپس قطعه معیوب تعمیر یا تعویض شود.
جمع بندی
12 طرح کرکره برقی فولادی سنگین باید بر اساس عرض دهانه, چرخه کاری و محدودیت واقعی پروژه مقایسه شوند. طرح تک جداره, دوجداره, گالوانیزه, فوم دار, پانچ دار, مشبک, ضدباد, ضدحریق, سریع السیر, دارای درب نفررو, قفل تقویت شده و برق اضطراری برای شرایط متفاوتی طراحی شده اند. ضخامت ورق, وزن پرده, عمق ریل, قطر شفت, توان موتور ساید و مقاومت زیرسازی مشخص می کنند کدام طرح قابلیت اجرای پایدار دارد. قیمت نیز به همین مشخصات, پوشش, تجهیزات فرمان, حمل و جزئیات نصب وابسته است و باید پس از بازدید برآورد شود. تک سازه می تواند با ثبت مسیر تردد, فشار محیط و زمان مجاز توقف مجموعه, میان مقاومت فولاد و محدودیت اجرایی هماهنگی ایجاد کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه, ابعاد اولیه و برنامه استفاده را آماده کنید تا پیشنهاد نهای بر اساس پروژه واقعی و سطح عملکرد مورد انتظار تنظیم شود.
