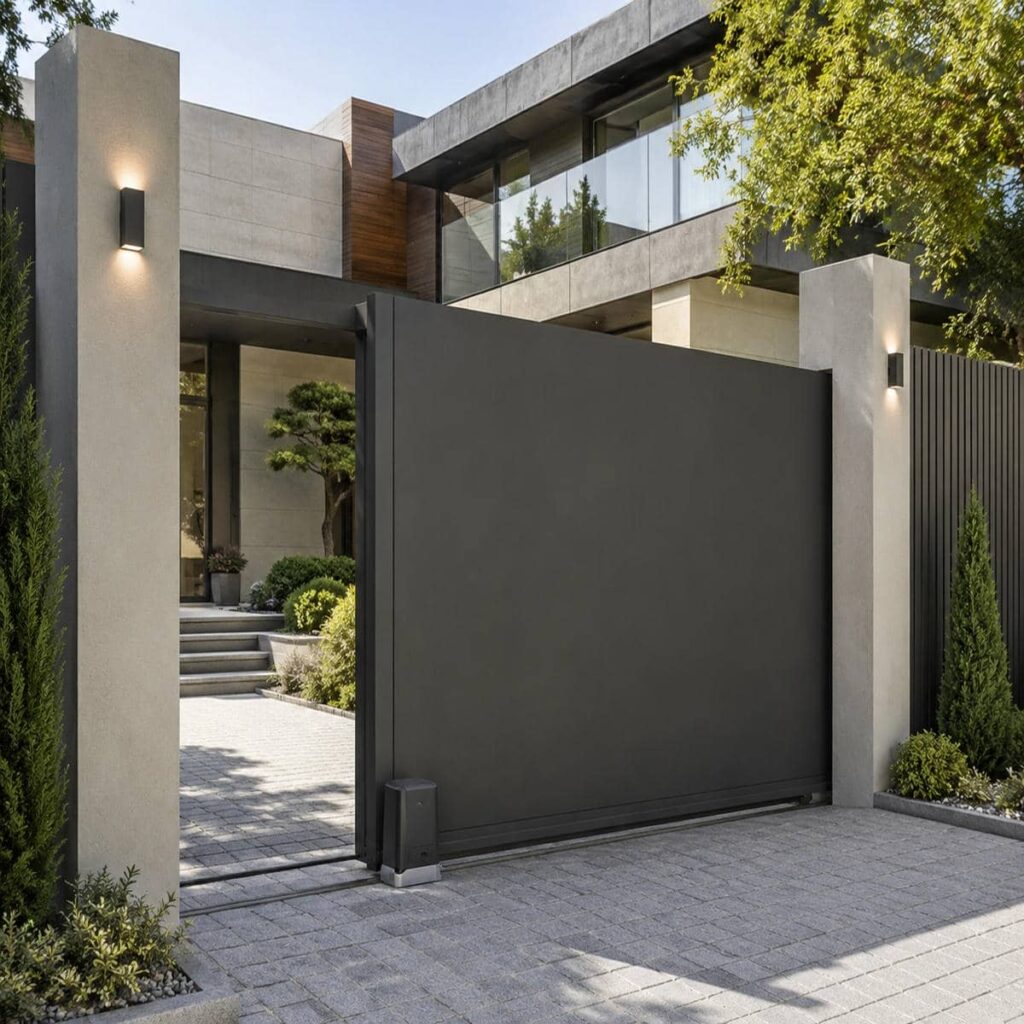

14 مدل جک ریلی پارکینگ کشویی
14 مدل جک ریلی پارکینگ کشویی برای پروژه ای معنا پیدا می کنند که وزن درب و طول مسیر ریل با فضای آزاد کنار ورودی هماهنگ شده باشد. در یک ساختمان مسکونی, موتور کم صدا و حرکت نرم اهمیت دارد, اما در پروژه ای با درب فلزی سنگین, توان گیربکس, جنس دنده شانه ای و استحکام فونداسیون تصمیم اصلی را شکل می دهند. جک ریلی پارکینگ کشویی باید در امتداد حرکتی نصب شود که تاب خوردگی درب, شیب کف, آلودگی ریل و محدودیت فضای بازشو در آن از قبل برسی شده است. انتخاب نادرست می تواند موتور را وادار کند با فشار دائمی کار کند, دنده ها را فرسوده سازد یا درب را پیش از رسیدن به انتهای مسیر متوقف کند. تفاوت مدل ها فقط به شکل بدنه و رنگ کاور محدود نیست؛ ظرفیت تردد, سرعت حرکت, نوع مدار فرمان, انکودر, خلاص کن دستی, باتری پشتیبان و درجه حفاظت نیز در نتیجه پروژه اثر دارند. در ادامه, چهارده سناریوی واقعی از ورودی سبک مسکونی تا درب صنعتی, مسیر محدود, فضای بادگیر, پروژه پرتردد و کنترل دسترسی هوشمند بررسی می شوند. قیمت نیز به قدرت موتور, متراژ دنده شانه ای, زیرسازی, کابل کشی و تجهیزات ایمنی وابسته است. تک سازه با تطبیق مشخصات جک ریلی پارکینگ کشویی با شرایط محل, مسیر سفارش را از انتخاب ظاهری به یک تصمیم اجرایی قابل اتکا تبدیل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|

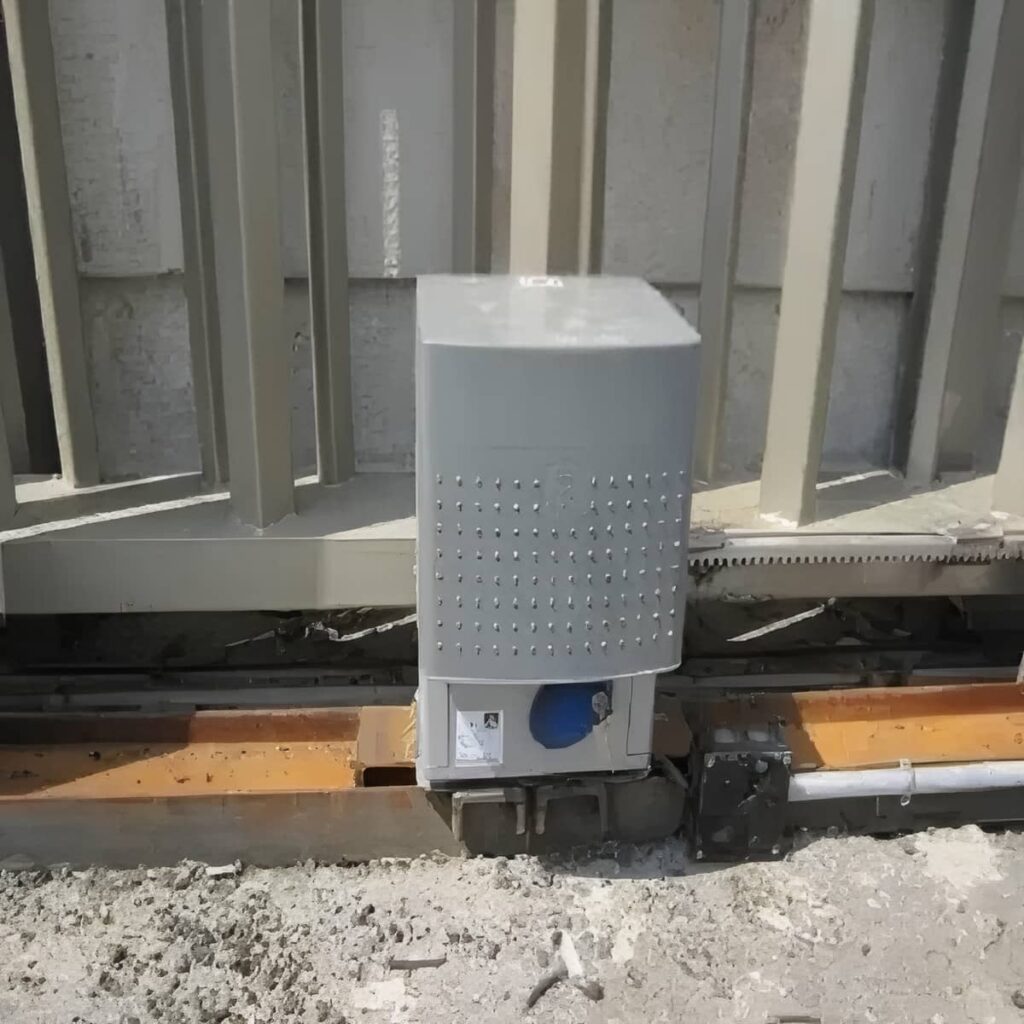

| ورودی مسکونی سبک | در پروژه ای با درب سبک و تردد محدود, موتور ریلی کم صدا همراه با مدار فرمان قابل تنظیم, حرکت آرام تری ایجاد می کند. | ظرفیت موتور باید با وزن واقعی درب هماهنگ باشد و توان بسیار بیشتر از نیاز, اولویت اصلی محسوب نمی شود. |

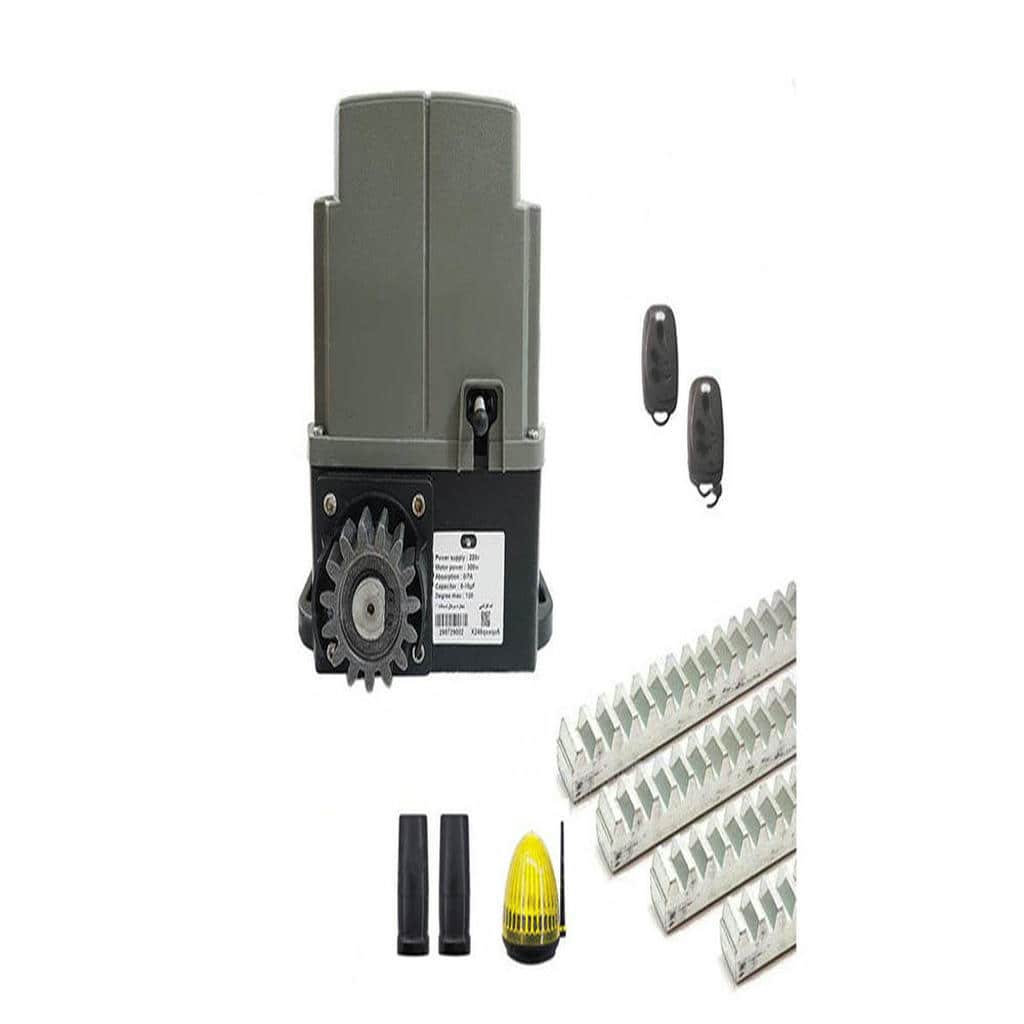

| درب فلزی سنگین | وقتی کلاف درب سنگین است, گیربکس مقاوم, دنده شانه ای فلزی و فونداسیون مستحکم باید نیروی حرکت را بدون لغزش انتقال دهند. | سلامت چرخ ها و تراز ریل پیش از انتخاب موتور قدرتی بررسی شود. |

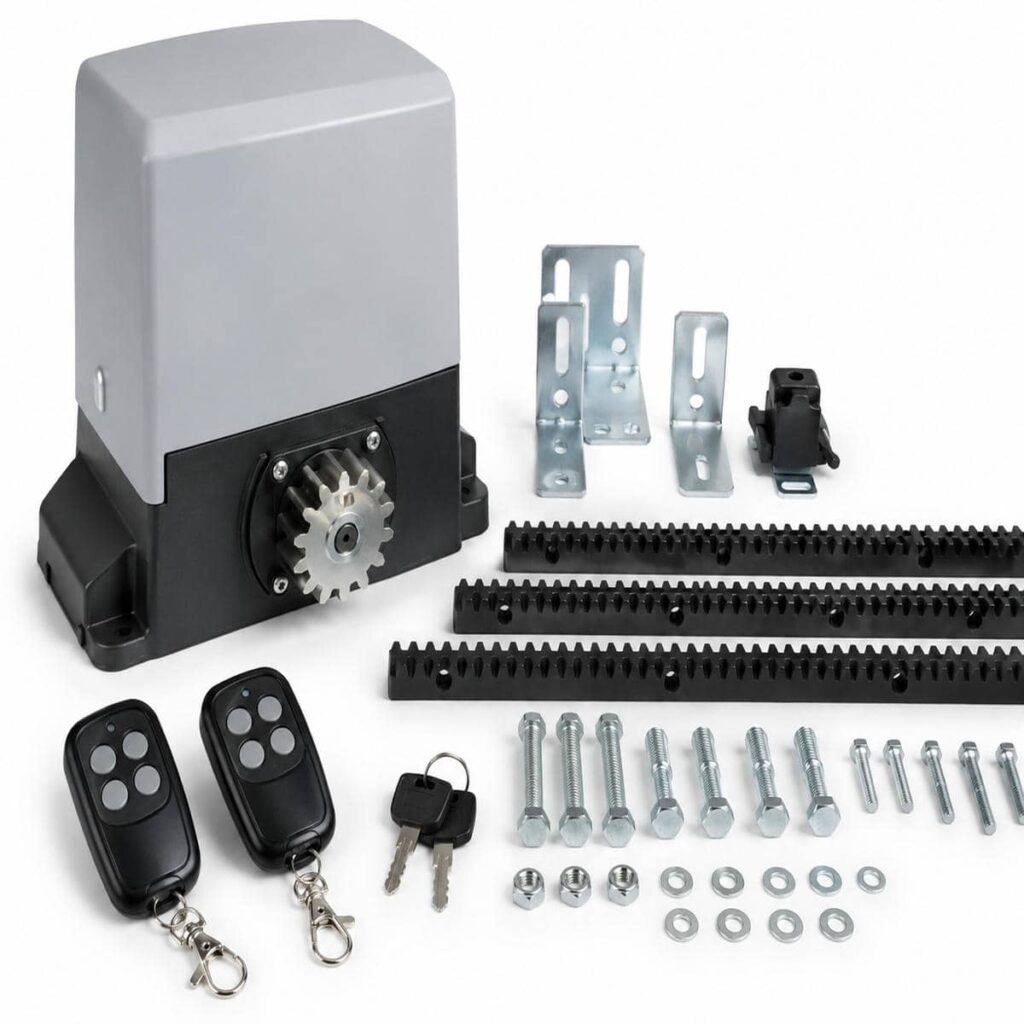

| فضای جانبی محدود | در محلی که طول آزاد کنار دهانه کم است, ابعاد درب و مسیر بازشدن تعیین می کنند اجرای سیستم کشویی امکان پذیر است یا خیر. | طول کامل لنگه و فضای توقف آن باید پیش از سفارش اندازه گیری شود. |

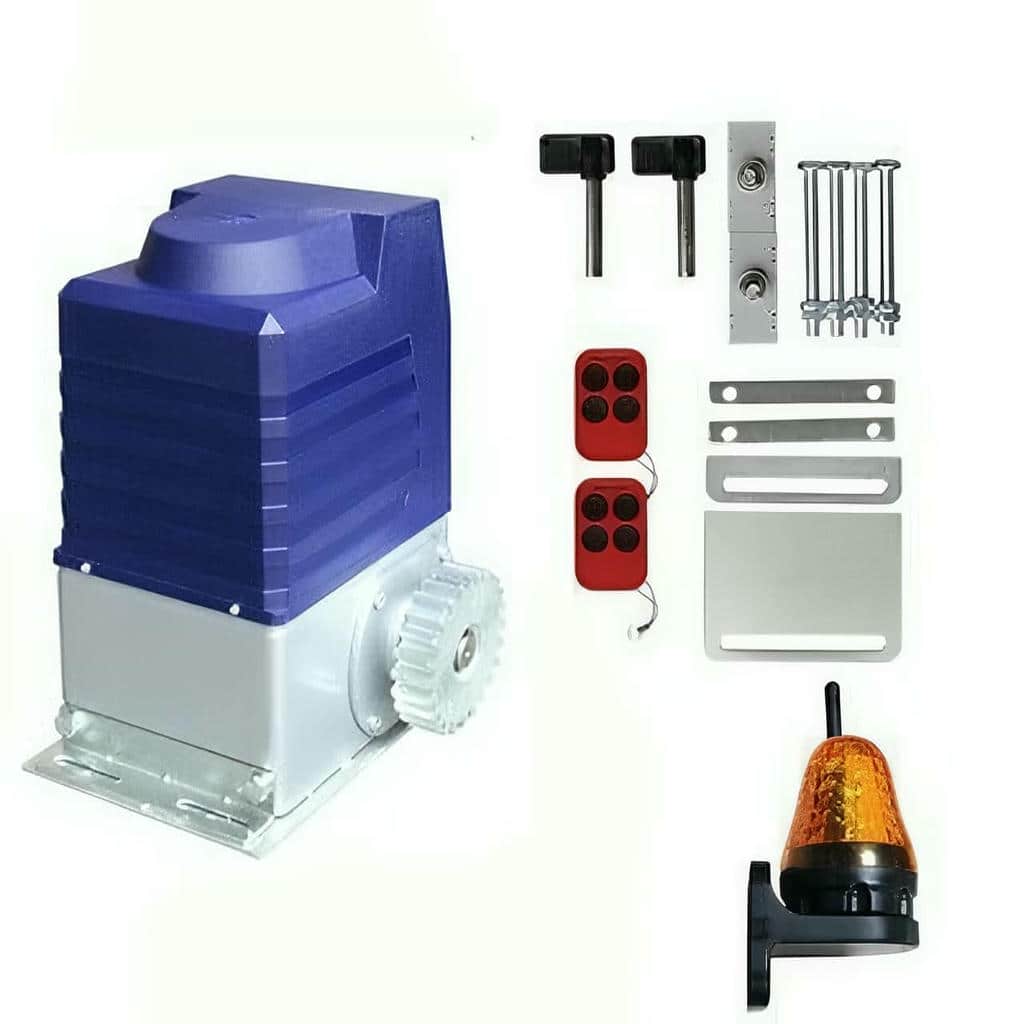

| تردد پرتکرار | در مجتمع پرتردد, چرخه کاری موتور, تهویه گیربکس و ظرفیت مدار فرمان بر دوام عملکرد روزانه اثر می گذارند. | مدل بر اساس شلوغ ترین ساعت ورود و خروج انتخاب شود, نه میانگین روزهای کم تردد. |
| مسیر شیب دار | شیب ریل نیروی بیشتری به موتور وارد می کند و ممکن است سرعت حرکت در جهت باز و بسته یکسان نباشد. | اصلاح شیب و روان سازی مسیر بر انتخاب موتور قوی تر اولویت دارد. |
| درب عریض و بادگیر | سطح بزرگ درب در برابر باد مقاومت ایجاد می کند و فشار جانبی را به چرخ ها, ریل و دنده شانه ای انتقال می دهد. | وزن, سطح بسته درب و شدت باد باید هم زمان در محاسبه ظرفیت لحاظ شوند. |

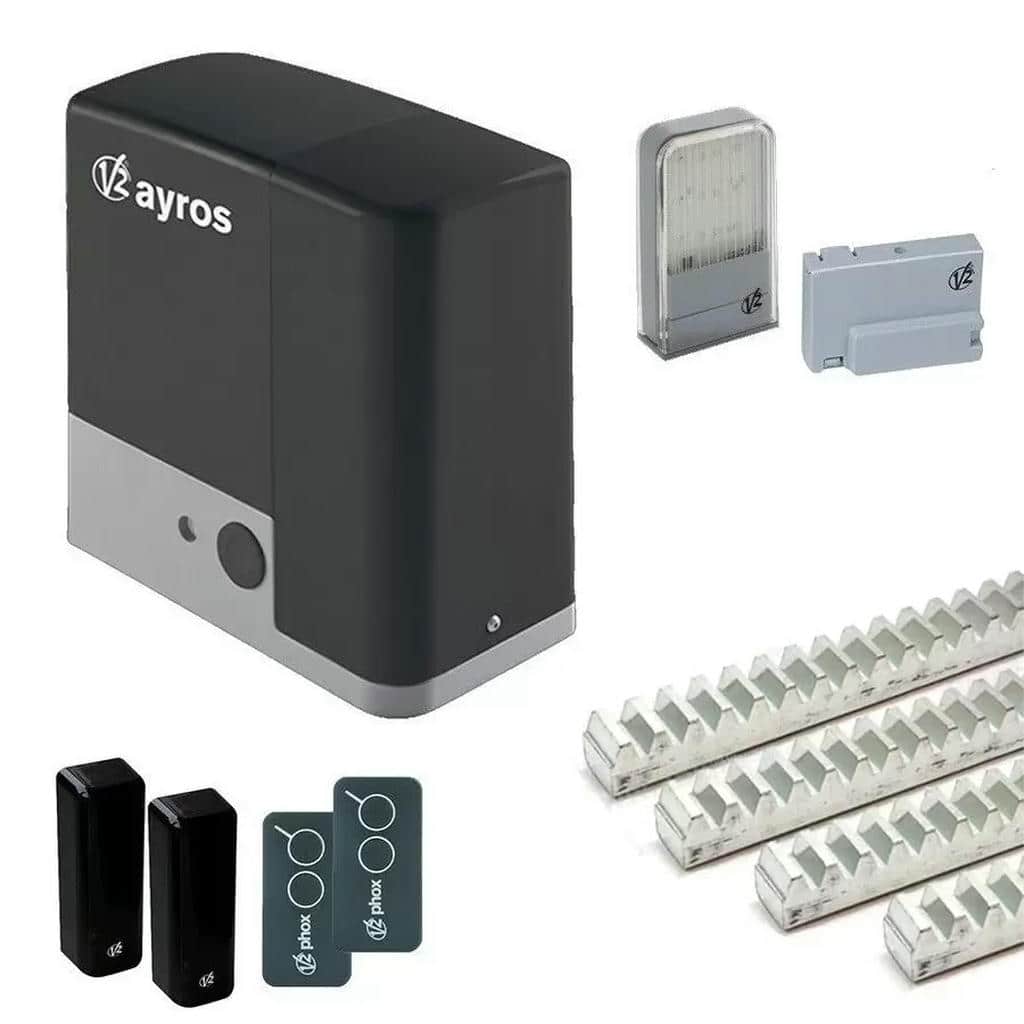

| کنترل هوشمند | پروژه مجهز به کارت خوان, آیفون یا ماژول هوشمند به مدار فرمانی نیاز دارد که ورودی های سازگار و تنظیمات ایمن داشته باشد. | نوع فرمان تجهیزات جانبی پیش از خرید برد و گیرنده مشخص شود. |
| محیط مرطوب یا غبارآلود | آب بندی کاور, کیفیت گلند کابل و محل نصب موتور از نفوذ رطوبت و آلودگی به اجزای الکتریکی جلوگیری می کنند. | موتور روی پایه ای بالاتر از مسیر تجمع آب نصب شود. |
| سفارش و اجرای کامل | نتیجه پروژه به مدل موتور, متراژ دنده شانه ای, ساخت صفحه زیرکار, نصب چشمی و تنظیم نهایی مدار فرمان وابسته است. | پیشنهاد فنی باید تمام قطعات و خدمات مورد نیاز محل را یکجا پوشش دهد. |
روایت 14 مدل جک ریلی در پروژه های متفاوت پارکینگ
هر مدل جک ریلی پاسخ یک وضعیت مشخص در محل نصب است. درب سبک یک خانه ویلایی به موتور جمع وجور و کم صدا نیاز دارد, در حالی که درب عریض یک کارگاه باید با گیربکس قوی, دنده شانه ای مقاوم و چرخه کاری مناسب حرکت کند. میان این دو وضعیت, پروژه هایی قرار دارند که محدودیت جانبی, شیب ریل, تردد بالا, نیاز به سرعت بیشتر یا اتصال به کنترل دسترسی دارند. به همین دلیل مدل ها را نمی توان فقط با قدرت اسمی یا اندازه ظاهری مقایسه کرد. مسیر درست این است که ابتدا رفتار درب روی ریل بررسی شود, سپس مدل متناسب با بار واقعی و نحوه استفاده انتخاب گردد. این نگاه پروژه محور کمک می کند چهارده مدل به چهارده پاسخ اجرایی تبدیل شوند و هر گزینه در محل درست خود قرار گیرد.
مدل های اول تا پنجم برای پروژه های مسکونی و نیمه سنگین
مدل اول برای درب سبک مسکونی تعریف می شود؛ پروژه ای که تردد محدود دارد و حرکت آرام برای ساکنان اهمیت بیشتری از سرعت زیاد دارد. مدل دوم همان شرایط را با ظرفیت بالاتر پوشش می دهد تا درب فلزی متوسط بدون کارکرد موتور در مرز توان جابه جا شود. مدل سوم برای ورودی مشترک چند واحد مناسب است و چرخه کاری بیشتری در اختیار پروژه قرار می دهد. در مدل چهارم, مدار فرمان کامل تر و امکان تنظیم شروع و توقف نرم اهمیت پیدا می کند. مدل پنجم نیز برای محلی انتخاب می شود که بازشدن سریع تر درب, توقف خودرو مقابل ورودی را کاهش می دهد.
تفاوت این پنج مدل در ظاهر کاور ممکن است محدود باشد, اما داخل پروژه رفتار متفاوتی نشان می دهند. مدلی که برای خانه کم تردد مناسب است, در یک مجتمع شلوغ سریع تر داغ می شود و استهلاک بیشتری پیدا می کند. در مقابل, استفاده از موتور بسیار سنگین برای درب سبک می تواند هزینه خرید و تعمیر را بدون مزیت عملی افزایش دهد. تصمیم اجرایی باید با مشاهده حرکت دستی درب آغاز شود. اگر لنگه با نیروی کم روی ریل حرکت نکند, انتخاب مدل قوی تر راه حل اصلی نیست و ابتدا باید چرخ ها, ریل و تراز کلاف اصلاح شوند.
مدل های ششم تا دهم برای محدودیت مسیر و فشار کاری
مدل ششم برای درب عریضی در نظر گرفته می شود که طول حرکت و وزن کلاف, گشتاور بیشتری از موتور می طلبند. مدل هفتم به پروژه ای تعلق دارد که فضای جانبی محدود است و لازم است ابعاد موتور, محل پایه و نقطه پایان حرکت با دقت بیشتری تعیین شوند. مدل هشتم برای مسیر دارای شیب یا مقاومت مکانیکی بیشتر مطرح می شود, هرچند اصلاح کف و ریل همچنان بر افزایش بی رویه توان اولویت دارد. مدل نهم برای فضای بادگیر مناسب است و مدل دهم در ورودی پرتردد, ظرفیت کارکرد پیوسته تری فراهم می کند.
در این گروه, محدودیت محل بیش از ظاهر محصول بر انتخاب اثر می گذارد. برای نمونه, درب عریضی که چرخ های سالم و ریل تراز دارد ممکن است با موتوری متعادل حرکت کند, اما درب کوتاه تری که روی مسیر شیب دار نصب شده فشار بیشتری ایجاد کند. سطح بسته ورق نیز در محیط بادگیر مانند مانع عمل می کند و بار لحظه ای موتور را افزایش می دهد. هنگام سفارش باید عکس مسیر کامل, اندازه لنگه, وضعیت ریل و تعداد تردد ارائه شود. این اطلاعات مشخص می کنند پروژه به گیربکس قوی تر, دنده شانه ای فلزی یا اصلاح سازه پیش از نصب نیاز دارد.
مدل های یازدهم تا چهاردهم برای کنترل دقیق و شرایط ویژه
مدل یازدهم از انکودر یا سامانه کنترل موقعیت استفاده می کند تا مدار فرمان حرکت درب را دقیق تر تشخیص دهد و توقف نرم تری ایجاد کند. مدل دوازدهم برای اتصال به کارت خوان, آیفون, ریموت های مدیریتی یا سیستم هوشمند ساختمان انتخاب می شود. مدل سیزدهم در محیط مرطوب, غبارآلود یا در معرض شست وشو کاربرد دارد و کیفیت آب بندی بدنه و ورودی کابل در آن اهمیت بیشتری پیدا می کند. مدل چهاردهم نیز برای پروژه ای مناسب است که هنگام قطع برق به باتری پشتیبان یا دسترسی سریع به خلاص کن دستی نیاز دارد.
این چهار مدل نشان می دهند نیاز پروژه فقط جابه جایی درب نیست. یک ورودی سازمانی ممکن است ثبت و کنترل دسترسی بخواهد, در حالی که یک پارکینگ مسکونی در منطقه ای با قطعی برق به بازشدن اضطراری نیاز دارد. در محیط مرطوب, نصب موتور در پایین ترین نقطه مسیر می تواند حتی بهترین آب بندی را با خطر مواجه کند. همچنین انکودر بدون تنظیم صحیح مدار فرمان, مزیت کامل خود را نشان نمی دهد. انتخاب این مدل ها باید همراه با طراحی کابل کشی, محل قرارگیری برد, نحوه اتصال تجهیزات جانبی و برنامه نگهداری انجام شود.
- مدل مسکونی را بر اساس سکوت و تعداد تردد واقعی انتخاب کنید.
- برای درب سنگین ابتدا روان بودن چرخ ها و تراز ریل را کنترل کنید.
- در فضای محدود, طول توقف کامل درب را پیش از خرید اندازه بگیرید.
- برای پروژه هوشمند, سازگاری مدار فرمان با تجهیزات جانبی را بسنجید.
- در محل مرطوب, ارتفاع پایه موتور و مسیر تخلیه آب را اصلاح کنید.
ساختار فنی جک ریلی در مسیر واقعی حرکت درب
پس از مشخص شدن مدل مناسب, کیفیت پروژه به هماهنگی موتور, گیربکس, چرخ دنده, دنده شانه ای, ریل و مدار فرمان وابسته می شود. موتور نیروی اولیه را تولید می کند, گیربکس سرعت را به گشتاور قابل استفاده تبدیل می کند و چرخ دنده این نیرو را روی دنده شانه ای منتقل می سازد. اگر هر بخش نسبت به دیگری ضعیف یا ناهماهنگ باشد, حرکت درب با ضربه, صدا یا توقف نامنظم همراه می شود. حتی کیفیت بالای موتور نمی تواند ریل کج, چرخ فرسوده یا دنده شانه ای نصب شده با فاصله نامناسب را جبران کند. در پروژه موفق, اجزای مکانیکی و الکتریکی به صورت یک مجموعه بررسی می شوند و ظاهر کاور تنها یکی از معیارهای فرعی است. جنس قطعات داخلی, آب بندی بدنه و دسترسی به تعمیر نیز باید در کنار ظرفیت حرکتی قرار گیرند.
موتور و گیربکس در برابر وزن واقعی پروژه
موتور ریلی باید درب را بدون کارکرد دائمی در حداکثر ظرفیت حرکت دهد. اگر وزن کلاف, اصطکاک چرخ ها یا شیب مسیر زیاد باشد, موتور برای شروع حرکت جریان بیشتری مصرف می کند و دمای داخلی آن بالا می رود. گیربکس وظیفه دارد سرعت موتور را کاهش دهد و نیروی لازم را به چرخ دنده خروجی برساند. جنس چرخ دنده ها, کیفیت یاتاقان و نوع روان کاری بر دوام این انتقال اثر دارند. در پروژه پرتردد, ظرفیت حرارتی و چرخه کاری باید جدی تر از اندازه ظاهری موتور بررسی شوند.
ارزیابی وزن فقط با نگاه کردن به ابعاد درب دقیق نیست. یک لنگه کوتاه با ورق ضخیم, تزئینات فلزی و کلاف چندلایه ممکن است از درب بزرگ تر اما مشبک سنگین تر باشد. فشار باد و شیب نیز بار حرکتی را تغییر می دهند. برای همین انتخاب موتور باید پس از آزمایش حرکت دستی درب انجام شود. اگر نیروی زیادی برای جابه جایی دستی لازم باشد, ابتدا ریل و چرخ ها تعمیر می شوند. سپس موتوری انتخاب می شود که حاشیه توان مناسبی داشته باشد, نه مدلی که فقط ضعف سازه را پنهان کند.
ریل چرخ ها و دنده شانه ای در امتداد پروژه

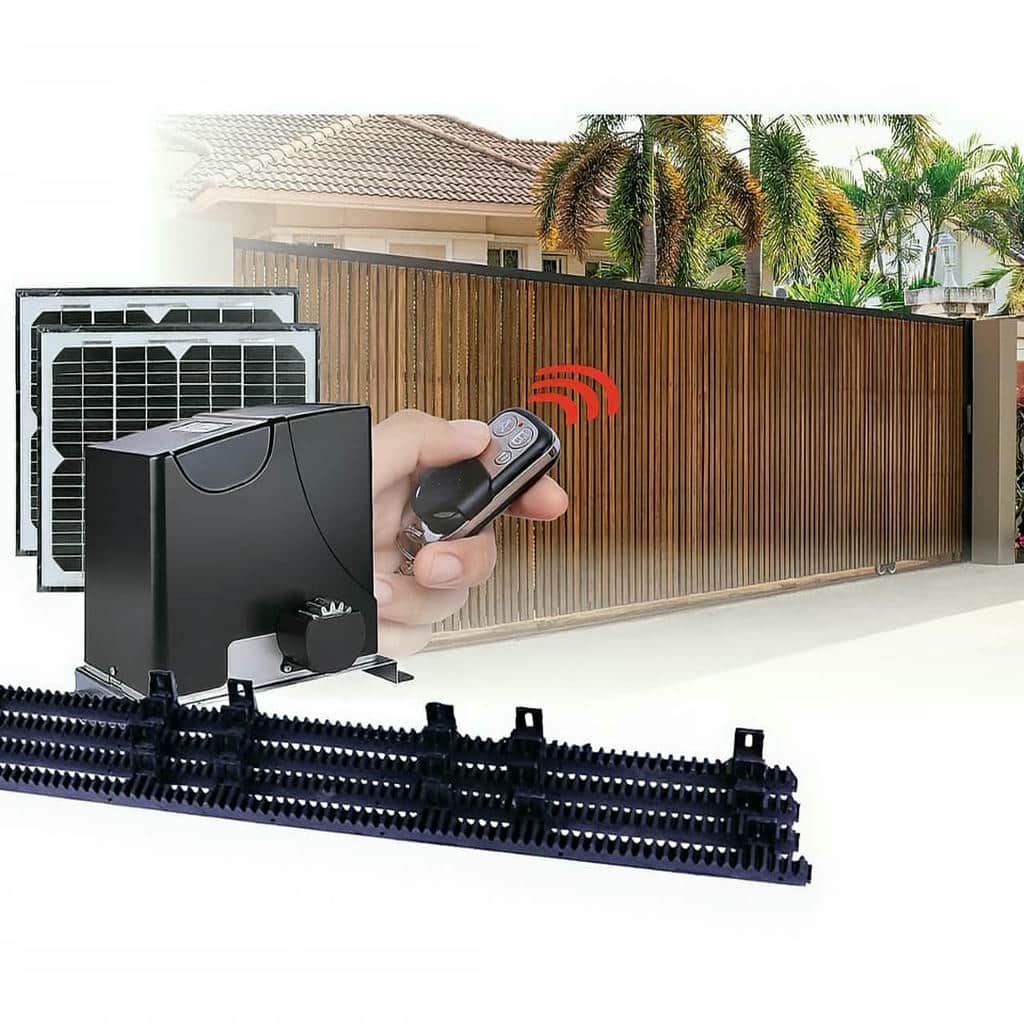

ریل باید در تمام مسیر مستقیم, تراز و بدون شکستگی باشد. وجود برآمدگی, فرورفتگی یا اتصال ناصاف باعث می شود موتور در هر بار عبور با مقاومت متفاوتی روبه رو شود. چرخ ها نیز باید با قطر, جنس و ظرفیت مناسب زیر کلاف نصب شده باشند و لقی جانبی کنترل شده ای داشته باشند. تجمع خاک, سنگ ریزه یا آب روی ریل می تواند حرکت را مختل کند و فشار نامنظم به گیربکس وارد سازد. در پروژه ای که کف سازی هنوز کامل نشده, بهتر است ارتفاع نهایی سطح پیش از تعیین موقعیت ریل مشخص شود.

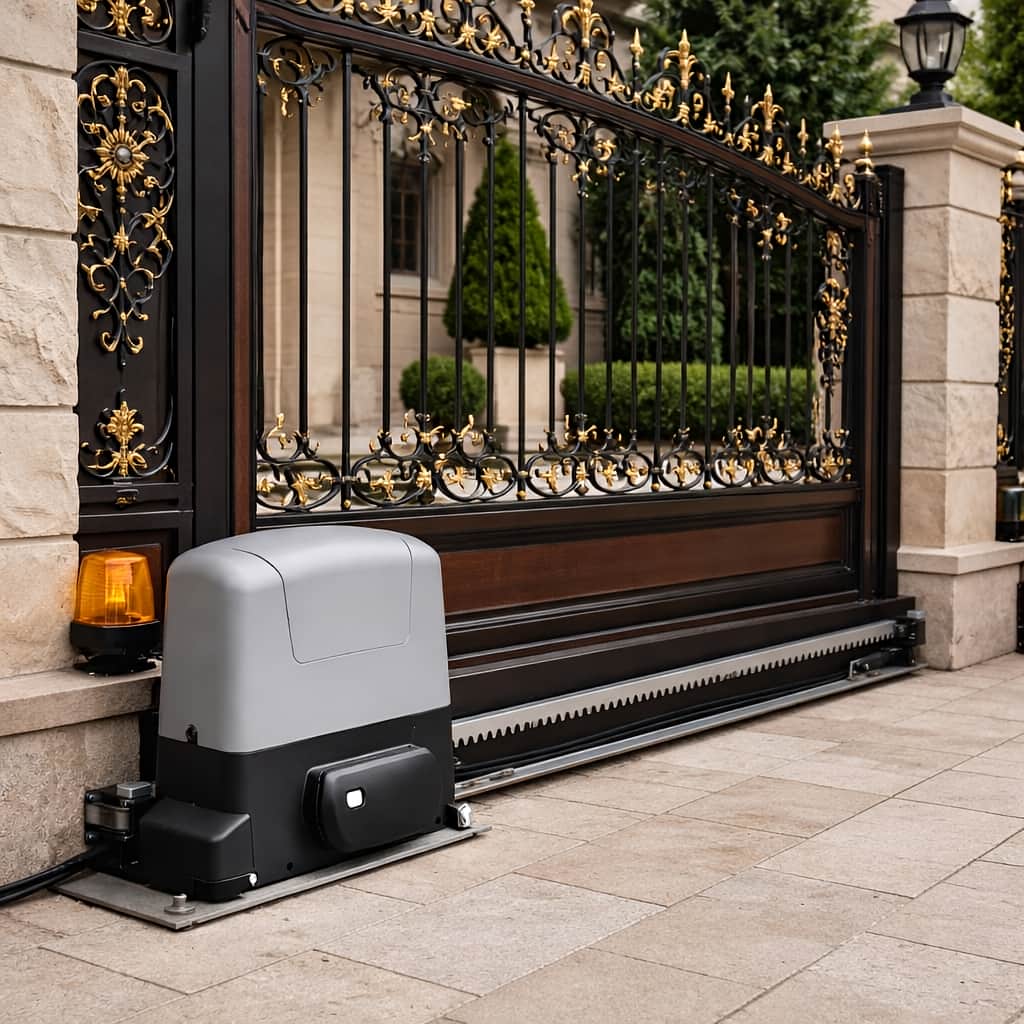

دنده شانه ای رابط مستقیم میان موتور و درب است و نصب نادرست آن یکی از دلایل رایج صدا و فرسایش محسوب می شود. دندانه ها نباید با فشار کامل روی چرخ دنده موتور قرار گیرند و در عین حال فاصله زیاد نیز باعث ردکردن دنده می شود. قطعات دنده شانه ای باید در امتداد یک خط نصب شوند تا محل اتصال شاخه ها ضربه ایجاد نکند. برای درب سنگین یا پرتردد, نوع فلزی معمولاً تحمل بیشتری دارد, در حالی که انتخاب جنس باید با وزن, صدا و شرایط محیط هماهنگ شود.
مدار فرمان سنسورها و بدنه موتور در محل نصب
مدار فرمان زمان حرکت, کاهش سرعت, توقف, بسته شدن خودکار و واکنش به مانع را مدیریت می کند. قابلیت تنظیم نیرو و سرعت باید با وزن واقعی درب هماهنگ شود؛ نیروی بیش از حد خطر برخورد را افزایش می دهد و نیروی کمتر از نیاز باعث توقف در مسیر می شود. چشمی ایمنی باید در نقطه ای نصب شود که عبور خودرو و عابر را به درستی تشخیص دهد. فلاشر نیز شروع حرکت درب را به افراد نزدیک ورودی اعلام می کند. در پروژه هوشمند, ورودی کارت خوان, آیفون یا ماژول شبکه باید با ساختار برد سازگار باشد.
بدنه موتور معمولاً نزدیک کف قرار می گیرد و به همین دلیل بیشتر از بسیاری از تجهیزات دیگر در معرض آب, گردوغبار و ضربه است. پایه فلزی باید موتور را در ارتفاع ایمن نگه دارد و به فونداسیون مقاوم متصل کند. گلند کابل, درپوش و کاور باید سالم باشند و مسیر سیم ها از نقاط تجمع آب عبور نکند. ظاهر کاور نیز می تواند با نمای ورودی هماهنگ شود, اما دسترسی به خلاص کن, برد و اتصالات نباید قربانی مخفی کردن موتور شود. طراحی محل نصب باید تعمیر آینده را نیز امکان پذیر نگه دارد.
- ظرفیت موتور را پس از آزمایش حرکت دستی درب تعیین کنید.
- ریل را در کل مسیر از نظر تراز و شکستگی بررسی کنید.
- فاصله دنده شانه ای و چرخ دنده موتور را یکنواخت نگه دارید.
- مدار فرمان را با وزن درب و تجهیزات ایمنی تنظیم کنید.
- پایه موتور را بالاتر از مسیر تجمع آب اجرا کنید.
آماده سازی محل و اجرای جک ریلی پارکینگ کشویی
مرحله اجرا از اندازه گیری فضای جانبی آغاز می شود, زیرا درب کشویی برای بازشدن به مسیری تقریباً هم اندازه طول خود نیاز دارد. پس از تأیید فضای حرکت, وضعیت ریل, چرخ ها, راهنمای بالایی, محل فونداسیون موتور و مسیر عبور کابل بررسی می شوند. هر خطا در این مرحله مستقیماً به عملکرد نهایی منتقل خواهد شد. پایه موتور اگر خارج از محور دنده شانه ای نصب شود, درگیری چرخ دنده یکنواخت نمی ماند و ریل کج نیز موتور را در بخش هایی از مسیر تحت فشار قرار می دهد. اجرای استاندارد فقط پیچ کردن موتور روی زمین نیست؛ بلکه مجموعه ای از اصلاحات سازه ای, نصب مکانیکی, سیم کشی, تنظیم مدار و تست ایمنی است. پروژه زمانی آماده تحویل است که درب در چند چرخه متوالی بدون لرزش, صدای غیرعادی یا توقف ناخواسته حرکت کند.
اندازه گیری مسیر بازشو و محدودیت های کنار دهانه
اندازه گیری باید از طول کامل درب, فضای آزاد کنار دهانه و محل توقف نهایی آغاز شود. وجود دیوار, ستون, باغچه, لوله, کنتور یا تجهیزات تأسیساتی ممکن است مسیر حرکت را محدود کند. همچنین باید مشخص شود درب هنگام بازشدن از محدوده ملک یا مسیر عبور عابر خارج نمی شود. اگر فضای جانبی کمتر از نیاز باشد, انتخاب موتور قوی تر مسئله را حل نمی کند و ساختار درب باید بازطراحی شود. بررسی این محدودیت پیش از تولید یا سفارش درب, از تغییرات دشوار پس از نصب جلوگیری می کند.
عرض دهانه تنها اندازه مهم پروژه نیست. طول بخش انتهایی درب, محل قرارگیری راهنمای بالایی و فضای مورد نیاز برای دسترسی به موتور نیز باید ثبت شوند. در ورودی شیب دار, اختلاف ارتفاع ابتدا و انتهای مسیر مشخص می کند آیا ریل می تواند تراز اجرا شود یا خیر. بهتر است تصاویر مسیر در حالت بسته و باز تهیه شوند و محل موانع روی آن مشخص گردد. این اطلاعات به انتخاب ابعاد موتور, طول دنده شانه ای و محل مناسب صفحه زیرکار کمک می کنند.
فونداسیون موتور و نصب دنده شانه ای روی درب

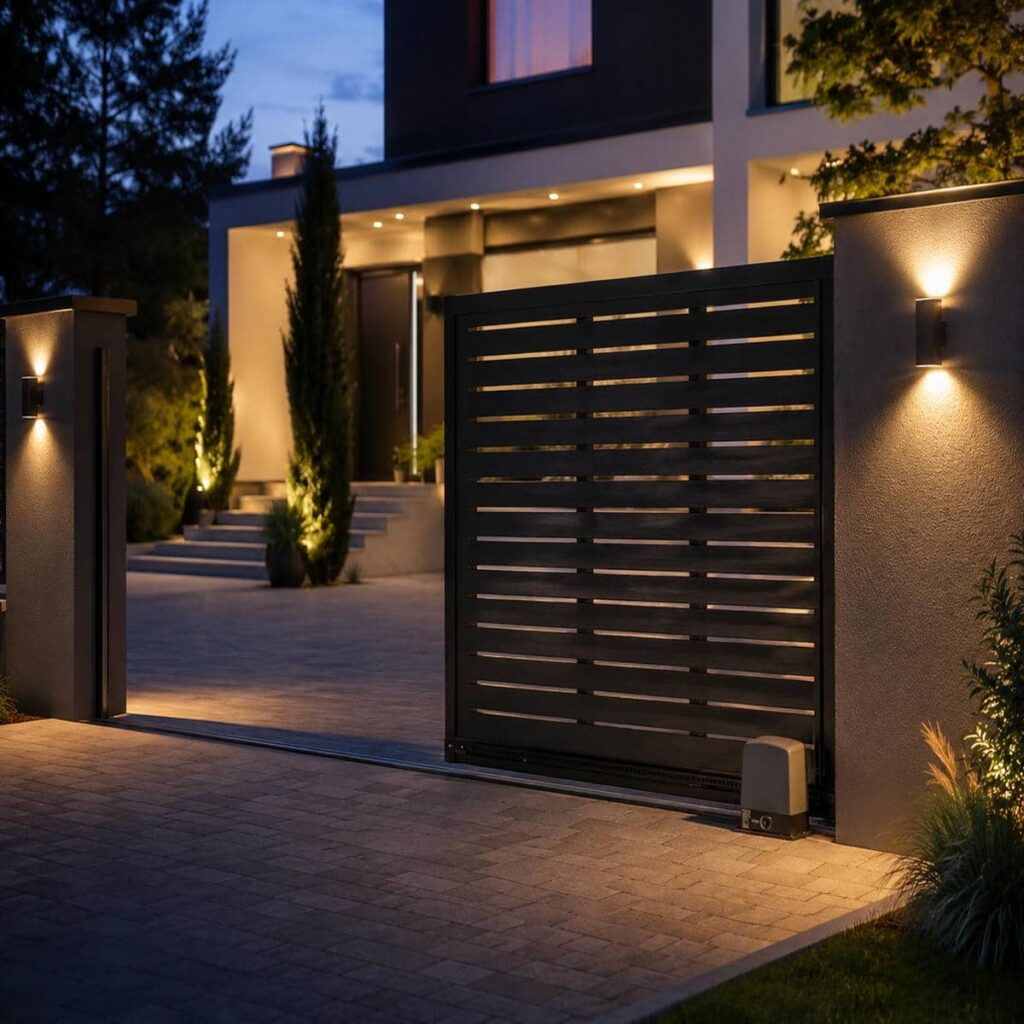

فونداسیون باید نیروی شروع و توقف درب را بدون جابه جایی تحمل کند. صفحه فلزی زیر موتور روی بستری مقاوم نصب می شود و امکان تنظیم ارتفاع و تراز را فراهم می کند. قرارگیری مستقیم موتور روی کف ضعیف یا سطحی که بعداً نشست می کند, فاصله چرخ دنده با دنده شانه ای را تغییر می دهد. پیش از تثبیت نهایی, محور خروجی موتور با مسیر حرکت درب کنترل می شود. همچنین محل نصب باید اجازه دهد کاور باز شود و تکنسین به خلاص کن, برد و اتصالات دسترسی داشته باشد.
دنده شانه ای پس از ترازشدن درب و تثبیت موتور روی کلاف نصب می شود. هر شاخه باید در امتداد شاخه قبلی قرار گیرد و فاصله مناسب با چرخ دنده حفظ شود. جوش یا پیچ اتصال باید روی بخش مقاوم کلاف انجام شود تا در اثر فشار حرکت تغییر شکل ندهد. نصب دنده شانه ای روی ورق نازک می تواند به لرزش و جداشدن پایه ها منجر شود. پس از تکمیل مسیر, درب به صورت دستی حرکت داده می شود تا درگیری دندانه ها در تمام طول یکسان باشد.
تنظیم نهایی و عیب یابی پیش از تحویل پروژه
پس از اتصال برق و تجهیزات ایمنی, حدود باز و بسته, سرعت, کاهش سرعت و نیروی موتور تنظیم می شوند. اگر مدل از میکروسوئیچ یا مگنت انتهای مسیر استفاده کند, موقعیت آن ها باید طوری تعیین شود که درب بدون ضربه متوقف شود. در مدل های انکودردار, فرایند یادگیری مسیر طبق تنظیمات مدار فرمان انجام می گیرد. سپس عملکرد چشمی با قرار دادن مانع آزمایش می شود. بسته شدن خودکار نیز فقط زمانی فعال می شود که مسیر عبور و شرایط بهره برداری برای آن مناسب باشد.
صدای ضربه در محل اتصال دنده شانه ای, لرزش بدنه موتور, کاهش سرعت در بخشی از مسیر یا توقف اتفاقی نشانه وجود ایراد هستند. عیب یابی از حرکت دستی درب شروع می شود تا مقاومت مکانیکی از مشکل الکتریکی جدا شود. سپس تراز ریل, فاصله دنده ها, ولتاژ ورودی, اتصالات چشمی و تنظیم نیروی برد بررسی می شوند. تعویض موتور پیش از این مراحل می تواند هزینه ایجاد کند و علت اصلی را باقی بگذارد. تحویل حرفه ای شامل آموزش خلاص کن دستی و توضیح واکنش سیستم هنگام قطع برق نیز هست.
- فضای جانبی را بر اساس طول کامل درب اندازه گیری کنید.
- فونداسیون موتور را روی بستر مقاوم و تراز اجرا کنید.
- دنده شانه ای را روی کلاف اصلی و در یک امتداد نصب کنید.
- حدود حرکت و توقف نرم را پیش از تحویل چند بار آزمایش کنید.
- نحوه استفاده از خلاص کن دستی را به بهره بردار آموزش دهید.
قیمت سفارش نگهداری و خدمات جک ریلی تک سازه
برآورد هزینه جک ریلی باید پس از شناخت پروژه انجام شود, زیرا قیمت فقط به نام یا توان موتور وابسته نیست. وزن درب, طول دنده شانه ای, نوع گیربکس, تعداد تردد, امکانات مدار فرمان و تجهیزات ایمنی بخشی از مشخصات سفارش هستند. وضعیت ریل و فونداسیون نیز می تواند محدوده اجرا را تغییر دهد. پروژه ای که درب آن روان حرکت می کند و کابل کشی آماده دارد, با ورودی ای که به اصلاح چرخ, ساخت صفحه زیرکار و مسیر برق جدید نیاز دارد یکسان نیست. تک سازه پیشنهاد فنی را بر اساس مجموعه محصول و خدمات تنظیم می کند تا قطعات ضروری از برآورد حذف نشوند. این روش مقایسه سفارش ها را شفاف تر می کند و مانع انتخاب مدلی می شود که فقط در فهرست مشخصات مناسب به نظر می رسد.
عوامل قیمت در سناریوهای سبک تا صنعتی
توان موتور, ساختار گیربکس و ظرفیت چرخه کاری از عوامل اصلی تفاوت قیمت هستند. مدل مسکونی کم تردد با نمونه صنعتی که برای حرکت درب سنگین و کارکرد پیوسته طراحی شده, قطعات و شرایط یکسانی ندارد. انکودر, باتری پشتیبان, سرعت قابل تنظیم و ورودی های کنترل دسترسی نیز امکاناتی هستند که بر ساختار محصول اثر می گذارند. متراژ و جنس دنده شانه ای باید جداگانه با طول درب و میزان فشار مکانیکی هماهنگ شوند. مقایسه قیمت بدون یکسان کردن این جزئیات نتیجه دقیقی ارائه نمی دهد.
هزینه اجرا به آماده بودن محل وابسته است. ساخت فونداسیون, تقویت کلاف, اصلاح ریل, تعویض چرخ, کابل کشی و نصب تجهیزات ایمنی می توانند بخشی از پروژه باشند. اگر موتور نزدیک محل تجمع آب قرار گیرد, ممکن است به تغییر ارتفاع پایه یا اصلاح زهکشی نیاز باشد. همچنین اتصال به آیفون, کارت خوان یا سیستم هوشمند باید در محدوده خدمات مشخص شود. برآورد حرفه ای توضیح می دهد کدام هزینه مربوط به خود جک ریلی و کدام بخش مربوط به آماده سازی و نصب است.
مراحل سفارش بر اساس عکس و اندازه محل
فرایند سفارش با دریافت طول و وزن تقریبی درب, عرض دهانه, فضای جانبی, تعداد تردد و شرایط محیط آغاز می شود. تصاویر واضح از ریل, چرخ ها, محل پایان حرکت و فضای پیشنهادی موتور به تحلیل دقیق تر کمک می کنند. اگر درب هنوز ساخته نشده باشد, مشخصات کلاف و وزن تقریبی آن باید از سازنده دریافت شود. پس از بررسی, مدل هایی معرفی می شوند که از نظر توان, سرعت, مدار فرمان و شرایط نصب با پروژه سازگار هستند. هدف انتخاب بزرگ ترین موتور نیست, بلکه رسیدن به ظرفیت مطمئن و متناسب است.
پس از انتخاب مدل, فهرست قطعات همراه, متراژ دنده شانه ای, نوع چشمی, تعداد ریموت و محدوده اجرای مکانیکی مشخص می شوند. تک سازه در این مرحله تفاوت گزینه ها را بر اساس اثر آن ها بر پروژه توضیح می دهد تا مشتری فقط با نام مدل تصمیم نگیرد. زمان نصب باید با تکمیل کف و آماده بودن برق هماهنگ شود. در پروژه های در حال ساخت, تعیین محل فونداسیون و لوله گذاری پیش از کف سازی می تواند اجرای نهایی را تمیزتر و کم ریسک تر کند.
نگهداری و تعمیر جک ریلی پس از بهره برداری
نگهداری دوره ای با پاک کردن ریل و کنترل حرکت آزاد درب آغاز می شود. سنگ ریزه, گل یا جسم خارجی می تواند چرخ را متوقف کند و فشار ناگهانی به گیربکس وارد سازد. اتصال دنده شانه ای, پیچ های پایه موتور و وضعیت راهنمای بالایی نیز باید بررسی شوند. صدای تازه, لرزش یا تغییر سرعت معمولاً پیش از خرابی کامل ظاهر می شوند. شست وشوی مستقیم موتور یا بازکردن کاور بدون قطع برق می تواند خطرناک باشد و باید از آن پرهیز شود.

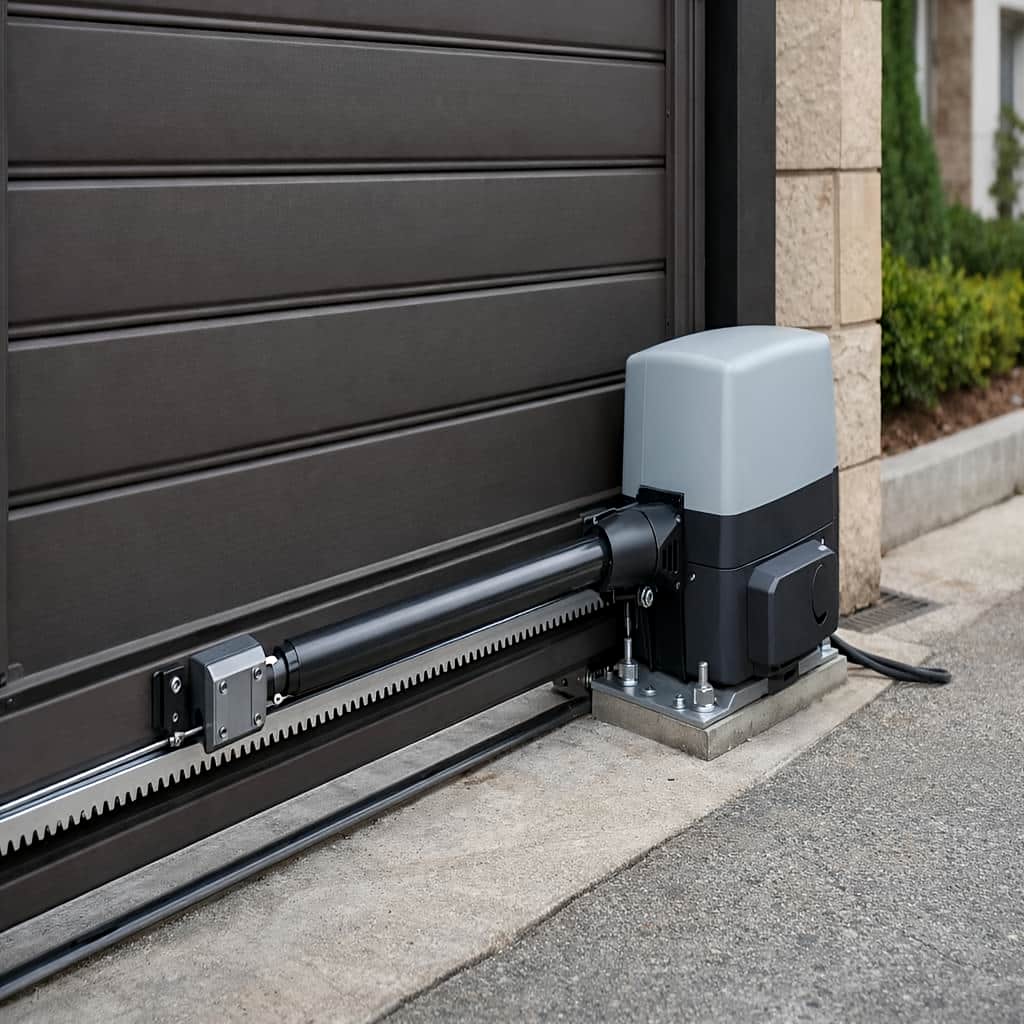

در زمان تعمیر, ابتدا مسیر مکانیکی و برق ورودی بررسی می شوند و سپس مدار فرمان, سنسورها, خازن, موتور و گیربکس ارزیابی خواهند شد. بسیاری از خطاها از جابه جایی مگنت انتهای مسیر, کثیفی چشمی یا شل شدن اتصال ناشی می شوند و به تعویض کامل دستگاه نیاز ندارند. ثبت مدل موتور و تنظیمات برد در زمان نصب, تهیه قطعه و عیب یابی را سریع تر می کند. خدمات پس از فروش تک سازه زمانی مؤثرتر خواهد بود که اطلاعات پروژه و تغییرات انجام شده در دسترس باقی بمانند.
- قیمت مدل ها را با تجهیزات و محدوده نصب یکسان مقایسه کنید.
- اصلاح ریل و چرخ را در برآورد اجرای پروژه لحاظ کنید.
- عکس و اندازه دقیق محل را پیش از سفارش ارائه دهید.
- ریل و دنده شانه ای را در دوره بهره برداری تمیز نگه دارید.
- صدا یا توقف غیرعادی را پیش از آسیب گیربکس پیگیری کنید.
مدل مناسب پس از بررسی وزن واقعی درب, طول لنگه, شیب ریل, کیفیت چرخ ها و تعداد تردد مشخص می شود. درب سنگین معمولاً به موتور و گیربکس مقاوم تر, دنده شانه ای فلزی و فونداسیون محکم نیاز دارد. با این حال انتخاب موتور قوی روی ریل کج یا چرخ فرسوده راه حل کاملی نیست. ابتدا حرکت دستی درب اصلاح می شود و سپس ظرفیت موتور با حاشیه توان مناسب تعیین خواهد شد.
دنده شانه ای نیروی موتور را مستقیماً به درب منتقل می کند و باید با وزن و میزان تردد هماهنگ باشد. نمونه فلزی برای بار و فشار بیشتر مناسب است, در حالی که نوع پلیمری می تواند در بعضی پروژه های سبک صدای حرکت را کاهش دهد. کیفیت نصب از جنس نیز مهم تر است؛ فاصله نامناسب با چرخ دنده یا ناهماهنگی شاخه ها باعث ضربه, صدا و فرسایش زودهنگام می شود.
امکان نصب به میزان شیب و رفتار درب روی ریل بستگی دارد. شیب باعث می شود موتور در یک جهت نیروی بیشتری مصرف کند و هنگام حرکت معکوس کنترل دشوارتری داشته باشد. پیش از انتخاب مدل باید امکان اصلاح و ترازکردن مسیر بررسی شود. استفاده از موتور قوی تر بدون اصلاح شیب می تواند فشار دائمی را پنهان کند, اما استهلاک چرخ ها, گیربکس و ترمز مکانیکی همچنان باقی می ماند.
قیمت بر اساس توان موتور, نوع گیربکس, ظرفیت تردد, امکانات مدار فرمان, متراژ دنده شانه ای و تجهیزات ایمنی تعیین می شود. وضعیت محل نیز مهم است؛ ساخت فونداسیون, اصلاح ریل, کابل کشی, تعویض چرخ و اتصال به کنترل دسترسی می توانند محدوده خدمات را تغییر دهند. برای مقایسه درست باید مشخص شود هر پیشنهاد شامل چه قطعاتی است و نصب و تنظیم نهایی تا چه مرحله ای انجام می شود.
طول و وزن تقریبی درب, عرض دهانه, فضای جانبی, تعداد تردد, وضعیت ریل و محل برق اطلاعات اصلی هستند. تصاویر مسیر حرکت, چرخ ها, محل پیشنهادی موتور و انتهای بازشو نیز باید ارائه شوند. اگر پروژه به باتری پشتیبان, کارت خوان, آیفون یا سرعت بیشتر نیاز دارد, این موارد پیش از انتخاب مدار فرمان اعلام می شوند. اطلاعات کامل احتمال انتخاب مدل نامتناسب یا تغییر سفارش هنگام نصب را کاهش می دهد.
صدای غیرعادی, لرزش موتور, توقف میان مسیر, کاهش سرعت, ردکردن دنده یا واکنش نامنظم به ریموت نشانه نیاز به بررسی هستند. عیب یابی باید از تمیزی ریل, سلامت چرخ ها, فاصله دنده شانه ای و برق ورودی آغاز شود. سپس چشمی, مگنت, مدار فرمان و گیربکس بررسی می شوند. ادامه استفاده از دربی که با فشار حرکت می کند ممکن است یک ایراد ساده را به خرابی موتور یا دنده ها تبدیل کند.
جمع بندی
انتخاب میان 14 مدل جک ریلی پارکینگ کشویی باید از رفتار واقعی درب روی ریل آغاز شود, نه از ظاهر کاور یا قدرت درج شده در فهرست محصول. وزن کلاف, طول مسیر, فضای جانبی, شیب کف, تعداد تردد و شرایط محیط مشخص می کنند پروژه به مدل مسکونی, پرتردد, انکودردار, هوشمند یا مقاوم تر نیاز دارد. موتور و گیربکس مناسب نیز فقط روی ریل تراز, چرخ سالم, دنده شانه ای هم راستا و فونداسیون پایدار عملکرد قابل اعتماد خواهند داشت. در سفارش حرفه ای باید محصول, مدار فرمان, چشمی, کابل کشی, زیرسازی و خدمات پس از فروش در یک تصیم هماهنگ دیده شوند. تک سازه می تواند تصاویر و اندازه های پروژه را بررسی کند, تفاوت فنی مدل ها را توضیح دهد و گزینه ای متناسب با محدودیت محل پیشنهاد کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, طول درب, وضعیت ریل, میزان تردد و نیازهای کنترلی را اعلام کنید تا پیشنهاد نهایی با شرایط واقعی اجرا هماهنگ باشد.
