6 طرح حفاظ پنجره مدرن شبکه هندسی
6 طرح حفاظ پنجره مدرن شبکه هندسی برای پروژه ای طراحی می شوند که شبکه پروفیلی, ریتم نمای مدرن و امنیت دهانه باید بدون ایجاد شلوغی در کنار هم قرار گیرند. در نخستین بازدید چنین پروژه ای, شکل پنجره فقط یکی از داده هاست؛ خطوط نما, فاصله دید, جنس زیرکار و مسیر باز شدن لنگه نیز تعیین می کنند کدام الگوی هندسی قابلیت اجرا دارد. حفاظ پنجره مدرن شبکه هندسی می تواند با مربع های منظم, مستطیل های کشیده, لوزی های کنترل شده, شبکه نامتقارن, قاب های متداخل یا ترکیب خطوط باز و متراکم ساخته شود. تفاوت این طرح ها فقط ظاهری نیست, زیرا هرکدام وزن, تعداد جوش, میزان عبور نور و روش مهار متفاوتی دارند. اگر ابعاد شبکه بدون توجه به تناسب دهانه انتخاب شود, طرح روی پنجره کوچک فشرده و روی پنجره عریض پراکنده دیده می شود. مقطع پروفیل, پوشش سطح, محل اتصالات و امکان نظافت نیز باید پیش از ساخت مشخص شوند. قیمت نهایی به ابعاد, تراکم شبکه, نوع رنگ, جزئیات نصب و شرایط دسترسی پروژه وابسته است و با یک عدد ثابت قابل تعیین نیست. تک سازه در این مسیر باید طراحی را به اندازه گیری و اجرا متصل کند تا تصمیم گری درباره مدل, از شرایط واقعی محل آغاز شود و حفاظ نهایی هم امنیت ایجاد کند و هم به بخشی هماهنگ از نمای ساختمان تبدیل شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| پنجره عریض با نمای ساده | در این سناریو, شبکه مستطیلی با پروفیل افقی می تواند عرض دهانه را کنترل کند, اما طول آزاد اعضا به تقویت میانی نیاز دارد. | تقسیمات شبکه را با محور قاب پنجره هماهنگ کنید تا استحکام بدون شلوغ شدن نما افزایش یابد. |
| دهانه باریک و بلند | شبکه عمودی یا لوزی کشیده, ارتفاع پنجره را منظم نشان می دهد و تراکم کنترل شده ای در مسیر دسترسی ایجاد می کند. | ابعاد خانه های شبکه را در بالا و پایین یکسان نگه دارید تا طرح از شاقول خارج دیده نشود. |
| نمای دارای خطوط نامتقارن | در چنین پروژه ای, شبکه نامتقارن می تواند ریتم نما را ادامه دهد, مشروط بر اینکه نقاط اتصال و تعادل وزن از قبل مشخص شوند. | نامتقارن بودن طرح را در نقشه ساخت تعریف کنید و از جابه جایی تصادفی پروفیل ها پرهیز کنید. |
| پنجره نزدیک مسیر رفت وآمد | دسترسی مستقیم به شبکه, کیفیت جوش, فاصله خانه ها و نبود گوشه های بیرون زده را به اولویت اجرایی تبدیل می کند. | مدل تخت و بدون برجستگی را با قاب مقاوم و مهار متصل به زیرکار انتخاب کنید. |
| فضای داخلی کم نور | شبکه بسیار متراکم می تواند عبور نور را کاهش دهد و سایه هندسی دائمی روی کف یا دیوار داخلی ایجاد کند. | خانه های بازتر را در بخش های کم خطر و تراکم بیشتر را فقط در نقاط قابل دسترس قرار دهید. |
| پروژه چندپنجره ای | تفاوت محدود ابعاد دهانه ها می تواند نظم شبکه را برهم بزند و محل تقاطع پروفیل ها را در هر پنجره تغییر دهد. | برای هر دهانه نقشه مستقل تهیه کنید, اما یک مدول مشترک برای کل نمای ساختمان در نظر بگیرید. |
| زیرکار سنگی یا توخالی | سنگ نما به تنهایی محل مطمئنی برای مهار شبکه آهنی نیست و اتصال باید از پوشش عبور کند و به بخش مقاوم برسد. | روش نصب و جای صفحات اتصال را پیش از برش قاب در نقشه اجرایی مشخص کنید. |
| محیط در معرض رطوبت | تعداد بالای تقاطع ها و جوش ها, نقاط بیشتری برای تجمع رطوبت ایجاد می کند و زیرسازی رنگ را مهم تر می سازد. | پوشش مقاوم و ترمیم کامل محل مهار را جزو مراحل اصلی نصب قرار دهید. |
| پروژه با محدودیت هزینه | کاهش تعداد شکست ها و تقاطع های شبکه می تواند زمان ساخت را کم کند, بدون آنکه مقطع پروفیل یا کیفیت اتصال تضعیف شود. | طرح هندسی ساده تر انتخاب کنید و کیفیت قاب, جوش و پوشش را ثابت نگه دارید. |
شروع پروژه از کاربرد واقعی شبکه هندسی
کاربرد حفاظ شبکه هندسی در پروژه از جایی مشخص می شود که طراح میان دسترسی به پنجره, مقدار نور مورد نیاز و زبان معماری ساختمان تعادل برقرار کند. این حفاظ برای دهانه هایی مناسب است که یک شبکه ساده خطی کافی نیست و نما به ریتمی منظم تر یا جزئیات کنترل شده نیاز دارد. مربع, مستطیل, لوزی یا شبکه نامتقارن می توانند سطح پنجره را به بخش های کوچک تر تقسیم کنند, اما هر تقسیم باید هدف امنیتی و بصری داشته باشد. در پروژه طبقه همکف, تراکم خانه ها اهمیت بیشتری پیدا می کند, در حالی که در دهانه کم دسترسی می توان شبکه بازتری طراحی کرد. مزیت اصلی ساخت سفارشی این است که اندازه مدول, جهت خطوط و قاب پیرامونی بر اساس همان محل تعیین می شوند و محصول نهایی به جای یک الگوی تکراری, پاسخ مشخص پروژه خواهد بود.
پروژه ای با پنجره رو به مسیر عمومی
در پنجره ای که از مسیر عمومی قابل دسترس است, نخست باید مشخص شود دست تا چه عمقی می تواند از میان شبکه عبور کند و کدام بخش دهانه آسیب پذیرتر است. خانه های بسیار بزرگ ممکن است نمای سبک تری ایجاد کنند, اما در نقطه قابل دسترس امنیت کافی ندارند. در مقابل, شبکه بسیار متراکم نور و دید را محدود می کند. راهکار پروژه ای این است که مدول شبکه بر اساس ارتفاع پنجره, فاصله تا مسیر عبور و موقعیت دستگیره تنظیم شود. می توان قسمت پایین را متراکم تر و بخش بالایی را بازتر ساخت, به شرط آنکه تغییر ریتم در نقشه طراحی کنترل شده باشد و ظاهر تصادفی پیدا نکند.
مسیر عمومی یک محدودیت دیگر نیز ایجاد می کند؛ حفاظ از فاصله نزدیک دیده و لمس می شود. به همین دلیل, لبه پروفیل, پلیسه جوش و برجستگی تزئینی باید حذف شوند. شبکه هندسی بهتر است در یک صفحه تخت قرار گیرد تا برخورد با آن خطر ایجاد نکند. رنگ و مقطع اعضا نیز از نزدیک بیشتر دیده می شوند و هر اختلاف در فاصله خانه ها آشکار خواهد بود. در چنین پروژه ای, کیفیت اجرای خطوط از پیچیدگی طرح مهم تر است. اگر شبکه نامتقارن انتخاب می شود, نامنظمی باید از یک الگوی مشخص پیروی کند و تمام شکست ها در نقشه ساخت ثبت شوند تا نتیجه نهایی شبیه خطای مونتاژ دیده نشود.
پروژه ای با نمای مدرن و سطوح ساده
نمای مدرن معمولاً از سطوح صاف, خطوط محدود و رنگ های کنترل شده تشکیل می شود؛ بنابراین حفاظ شبکه هندسی نباید تمام توجه را از ترکیب اصلی ساختمان بگیرد. در این شرایط, طرح مربع یا مستطیل با ابعاد منظم می تواند ادامه منطقی قاب ها و بندهای نما باشد. اندازه خانه های شبکه باید با ابعاد شیشه و تقسیمات پنجره تناسب داشته باشد. شبکه ریز روی یک دهانه کوچک, سطح را سنگین نشان می دهد و شبکه بیش از حد درشت روی پنجره بزرگ, حس ناتمام ایجاد می کند. بهتر است یک مدول پایه از خطوط موجود نما استخراج شود و طراحی حفاظ بر اساس همان نسبت ادامه پیدا کند.
رنگ حفاظ در نمای ساده نقش تعیین کننده ای دارد. پوشش هم رنگ قاب پنجره, شبکه را به بخشی از بازشو تبدیل می کند و حضور آن را آرام تر نشان می دهد. رنگ متضاد می تواند الگوی هندسی را برجسته کند, اما باید با دیگر عناصر فلزی ساختمان ارتباط داشته باشد. در پروژه ای که نرده, درب یا فریم فلزی دیگری وجود دارد, تکرار رنگ و مقطع می تواند انسجام بیشتری ایجاد کند. انتخاب نهایی باید در نور واقعی نما بررسی شود, زیرا یک رنگ تیره روی سطح روشن, تراکم شبکه را بیشتر از مقدار واقعی نشان می دهد و ممکن است تعادل بصری پروژه را تغییر دهد.
شش طرح برای محدودیت های متفاوت دهانه

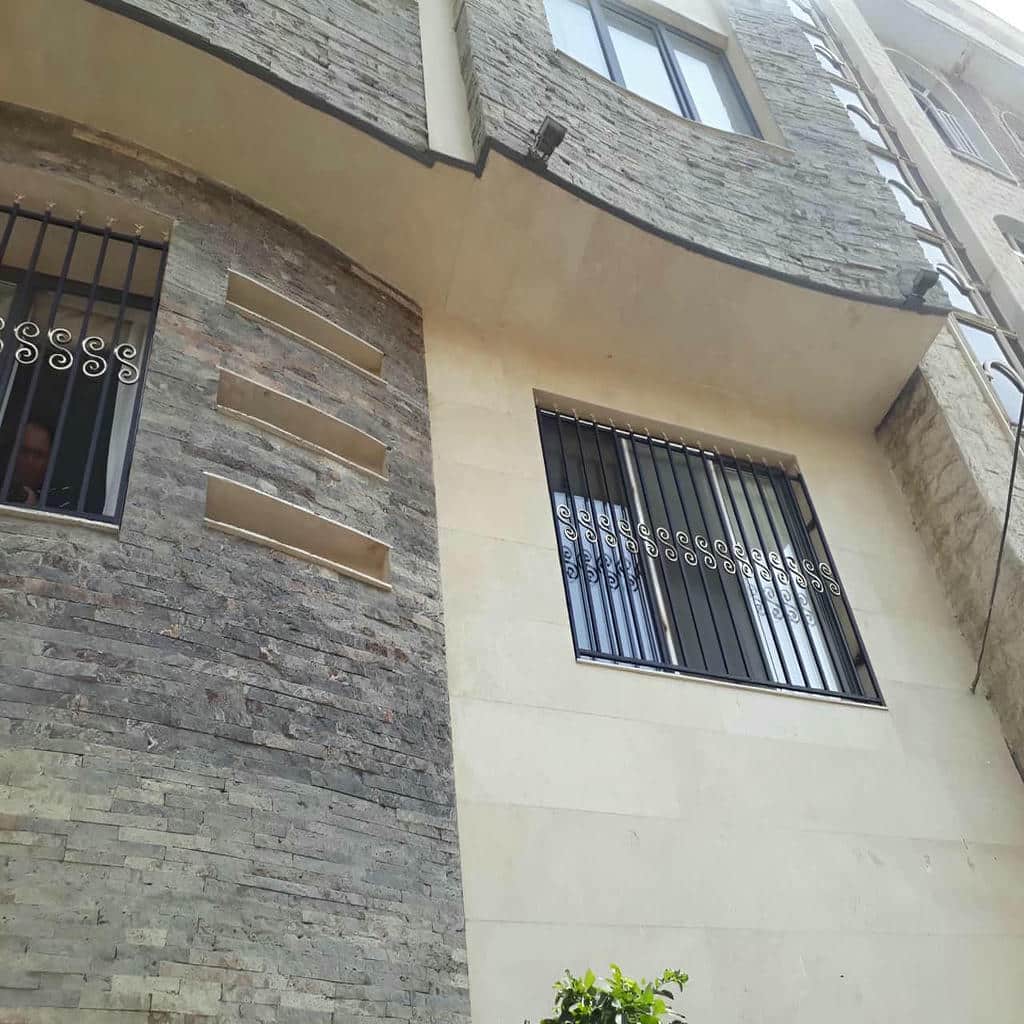

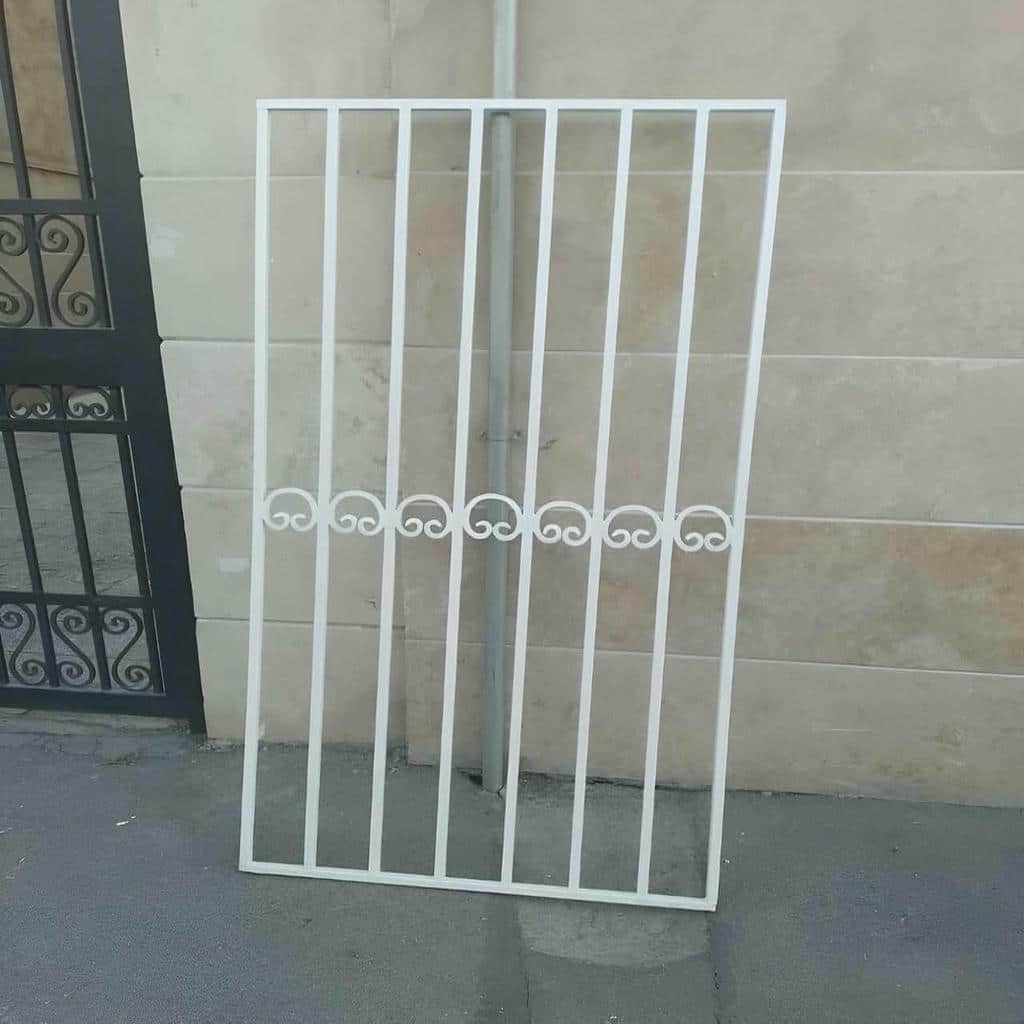

شش طرح اصلی قابل استفاده شامل شبکه مربعی منظم, مستطیلی افقی, لوزی هندسی, قاب های متداخل, شبکه نامتقارن کنترل شده و ترکیب بخش باز با ناحیه متراکم است. شبکه مربعی برای دهانه های متعادل مناسب است و نظم خنثی ایجاد می کند. مستطیل افقی در پنجره عریض کاربرد دارد, اما طول پروفیل ها باید کنترل شود. مدل لوزی روی نماهای دارای خطوط مورب یا جزئیات شاخص بهتر می نشیند. قاب های متداخل عمق بصری بیشتری می سازند و به جوش و هم راستایی دقیق نیاز دارند. شبکه نامتقارن نیز برای پروژه ای مناسب است که نما از ریتم آزاد اما طراحی شده پیروی می کند.
مدل ترکیبی باز و متراکم برای پنجره ای مفید است که سطح دسترسی در تمام ارتفاع آن یکسان نیست. در این طرح, خانه های کوچک تر در ناحیه حساس و خانه های بزرگ تر در بخش دور از دسترس قرار می گیرند. انتقال میان دو تراکم باید تدریجی یا بر اساس یک خط مشخص باشد تا شبکه تکه تکه دیده نشود. هیچ یک از این شش طرح به تنهایی بر دیگری برتری ندارد؛ انتخاب به ابعاد دهانه, فرم نما, میزان نور و امکان مهار وابسته است. پروژه موفق ابتدا گزینه های ناسازگار را حذف می کند و سپس میان طرح های قابل اجرا, مدلی را برمی گزیند که ساخت و نصب آن بدون تغییر اجباری در محل امکان پذیر باشد.
- اندازه خانه های شبکه را بر اساس سطح دسترسی به پنجره تعیین کنید.
- الگوی هندسی را با خطوط قاب و بندهای نمای ساختمان هماهنگ سازید.
- در مسیر رفت وآمد از شبکه برجسته و گوشه های تیز پرهیز کنید.
- برای فضای کم نور, تراکم را فقط در نواحی حساس افزایش دهید.
- پیش از انتخاب نهایی, طرح را روی ابعاد واقعی دهانه بررسی کنید.
تبدیل طرح هندسی به ساختار قابل اجرا
پس از انتخاب الگو, پروژه وارد مرحله ای می شود که طرح روی کاغذ باید به شبکه ای مقاوم و قابل نصب تبدیل شود. در این مرحله, مقطع پروفیل, محل تقاطع ها, قاب پیرامونی, ترتیب جوشکاری و نوع پوشش تعیین می شوند. شبکه هندسی نسبت به حفاظ خطی ساده, تعداد اتصال بیشتری دارد و هر اتصال می تواند بر تاب قاب یا کیفیت سطح اثر بگذارد. اگر مونتاژ بدون شابلون و ترتیب مشخص انجام شود, خانه ها از ابعاد طراحی شده خارج می شوند و خطوط در انتهای قاب به درستی بسته نخواهند شد. بنابراین نقشه ساخت باید اندازه هر عضو و محل دقیق تقاطع را نشان دهد. کنترل گونیا, مهار حرارتی حین جوش و آماده سازی سطح, سه مرحله ای هستند که ظاهر هندسی و دوام محصول را در پروژه واقعی حفظ می کنند.
انتخاب مقطع برای شبکه و قاب پیرامونی
قاب پیرامونی باید وزن شبکه را تحمل کند و نیرو را به نقاط مهار منتقل سازد. اگر قاب بیش از حد سبک باشد, تراکم جوش ها می تواند آن را تاب دهد و پس از نصب, لبه ها از دیوار فاصله بگیرند. اعضای داخلی نیز باید با طول آزاد و اندازه خانه های شبکه تناسب داشته باشند. در شبکه ریز, تعداد اتصالات زیاد است و پروفیل سنگین ممکن است محصول را بیش از نیاز حجیم کند. در شبکه درشت, هر عضو طول بیشتری دارد و مقطع بسیار ظریف می تواند دچار خمش شود. تصمیم درست از محاسبه وزن, فاصله تکیه گاه ها و سطح امنیت مورد انتظار شکل می گیرد.
در طرح های قاب درقاب, هر قاب داخلی نباید صرفاً نقش تزئینی داشته باشد؛ اتصال آن به ساختار اصلی باید مشخص باشد. در مدل لوزی نیز طول مورب اعضا بیشتر از فاصله مستقیم میان نقاط است و این موضوع بر برش و مقاومت اثر می گذارد. اگر دو مقطع متفاوت در شبکه به کار می روند, اختلاف آن ها باید برای ساخت سلسله مراتب بصری یا تقویت بخش خاصی باشد. استفاده تصادفی از ضخامت های مختلف, نظم هندسی را برهم می زند. فهرست قطعات باید پیش از برش تهیه شود تا طول ها, زوایا و تعداد اعضا دقیق باشند و اصلاحات گسترده پس از مونتاژ لازم نشود.
مونتاژ شبکه بدون تغییر مدول طراحی
مونتاژ شبکه باید روی سطح صاف و با شابلون انجام شود. ابتدا قاب پیرامونی گونیا می شود و سپس خطوط اصلی شبکه در موقعیت خود قرار می گیرند. جوش کامل یک سمت پیش از تثبیت کل ساختار می تواند گرما را در نقطه خاصی متمرکز کند و قاب را بکشد. بهتر است اتصالات به صورت متقارن و مرحله ای جوش شوند تا تنش حرارتی پخش گردد. در شبکه مربعی یا مستطیلی, کنترل فاصله خانه ها با ابزار اندازه گیری ثابت انجام می شود. در مدل لوزی و نامتقارن, مختصات هر تقاطع باید از نقشه استخراج شود و تکیه بر تشخیص چشمی کافی نیست.
پس از تکمیل مونتاژ, قطر قاب, عرض خانه ها و امتداد خطوط دوباره بررسی می شوند. اگر شبکه در یک بخش فشرده و در بخش دیگر باز شده باشد, اصلاح پیش از رنگ کاری آسان تر است. محل جوش باید از نظر نفوذ و پیوستگی کنترل شود و برجستگی های تیز بدون تضعیف اتصال صاف شوند. در مدل هایی که خطوط از روی هم عبور می کنند, ترتیب قرارگیری اعضا باید در تمام شبکه یکسان باشد. تغییر این ترتیب در نقاط مختلف, سایه و عمق نامنظم ایجاد می کند. محصول پس از کنترل هندسی وارد مرحله پوشش می شود تا خطاهای ساخت زیر رنگ پنهان نمانند.
پوشش تقاطع ها در شرایط محیطی پروژه
تقاطع های متعدد شبکه, گوشه ها و محل های جوش را افزایش می دهند؛ بنابراین آماده سازی سطح اهمیت بیشتری پیدا می کند. چربی, گرد فلز و زنگ اولیه باید از تمام زوایا پاک شوند تا پوشش به سطح بچسبد. اگر رنگ فقط روی سطوح روبه رو یکنواخت باشد و پشت تقاطع ها ناقص بماند, خوردگی از همان نقاط آغاز خواهد شد. رنگ کوره ای می تواند سطح منظم و یکدستی ایجاد کند, اما کیفیت آن به تمیزی زیرکار و پوشش کامل گوشه ها وابسته است. در محیط مرطوب, انتخاب آستر و سیستم رنگ باید با میزان تماس مستقیم آب و شرایط شست وشوی نما هماهنگ شود.
حمل نیز بخشی از حفظ پوشش است. شبکه های هندسی به دلیل تعداد زیاد گوشه ها ممکن است هنگام تماس با قطعات دیگر خراش بردارند. استفاده از جداکننده و بسته بندی مناسب مانع ساییدگی سطح می شود. پس از نصب, محل سوراخ کاری, جوش یا تماس ابزار باید بازبینی و ترمیم گردد. رنگ ترمیمی باید با پوشش اصلی سازگار باشد و فقط روی سطح آلوده یا زنگ زده اجرا نشود. اگر پروژه چند قطعه دارد, بهتر است تمام حفاظ ها در شرایط یکسان رنگ شوند تا تفاوت تونالیته میان پنجره های یک نما ایجاد نشود و شبکه ها از دور یک مجموعه واحد دیده شوند.
- قاب و اعضای شبکه را با وزن و طول آزاد طرح هماهنگ کنید.
- برای حفظ مدول هندسی از شابلون و نقشه دقیق استفاده کنید.
- جوشکاری را مرحله ای و متقارن انجام دهید تا قاب تاب برندارد.
- تمام زوایای تقاطع ها را پیش از رنگ از آلودگی پاک کنید.
- حفاظ های یک نما را با پوشش و شرایط اجرای یکسان آماده سازید.
اندازه گیری و نصب شبکه در محل پروژه
پیش از ساخت نهایی, دهانه باید از نظر ابعاد, عمق, گونیا بودن و جنس زیرکار بررسی شود. در حفاظ شبکه هندسی, اختلاف کوچک در عرض یا ارتفاع می تواند باعث شود یک ردیف خانه ناقص شود یا قاب با فاصله نامنظم کنار پنجره قرار گیرد. همچنین جهت باز شدن لنگه, دستگیره, توری و فاصله شیشه تا محل نصب باید مشخص باشند. روش نصب داخل دهانه یا روی نما, اندازه قاب و محل صفحات اتصال را تغییر می دهد. در پروژه چندپنجره ای, علاوه بر اندازه مستقل هر دهانه, محورهای مشترک نما نیز ثبت می شوند تا خطوط شبکه در ارتفاع های هماهنگ قرار گیرند. این اطلاعات پیش از ورود به کارگاه, از برش مجدد, آسیب پوشش و تغییر اجباری طرح در زمان نصب جلوگیری می کنند.
برداشت ابعاد با توجه به مدول شبکه
اندازه گیری شبکه فقط ثبت طول و عرض قاب نیست. طراح باید بررسی کند چند خانه کامل در دهانه قرار می گیرند و فاصله حاشیه ای در دو طرف چگونه تقسیم می شود. اگر حاشیه یک سمت بسیار باریک تر باشد, شبکه نامتعادل دیده خواهد شد. در مدل مربعی یا مستطیلی, می توان اندازه مدول را اندکی تنظیم کرد تا حاشیه ها برابر شوند. در طرح لوزی, محل برخورد خطوط مورب با قاب اهمیت دارد و باید از ایجاد قطعات بسیار کوتاه در گوشه ها پرهیز شود. این تصمیم ها باید پیش از ساخت گرفته شوند, زیرا اصلاح آن ها در محل معمولاً کل ریتم طرح را تغییر می دهد.
دهانه در چند ارتفاع و عرض اندازه گیری می شود تا انحراف دیوار یا قاب مشخص گردد. همچنین عمق نصب و فاصله لازم از شیشه ثبت می شود. اگر حفاظ داخل دهانه قرار می گیرد, تلرانس نصب باید به گونه ای باشد که قاب بدون فشار جاگذاری شود و فاصله ها پس از مهار قابل پوشش باشند. در نصب روی نما, فاصله قاب تا لبه سنگ و خطوط معماری اهمیت دارد. برای هر پنجره, تصویر, کد و جهت نصب ثبت می شود تا قطعات مشابه جابه جا نشوند. این نظم به ویژه در پروژه ای با شبکه نامتقارن ضروری است, زیرا چرخاندن قطعه می تواند طرح را کاملاً تغییر دهد.
انتخاب محل مهار بدون آسیب به نما
مهار شبکه باید به بخش مقاوم زیرکار برسد. اتصال مستقیم به سنگ نازک, لایه عایق یا پوشش توخالی نمی تواند نیروی واردشده را به درستی منتقل کند. پیش از ساخت, محل صفحات یا گوشواره های اتصال مشخص می شود تا با تقاطع های شبکه و قاب پنجره تداخل نداشته باشند. اگر نقاط مهار پس از ساخت انتخاب شوند, ممکن است نصاب مجبور شود روی پوشش نهایی سوراخ یا جوش اضافی ایجاد کند. در نمای حساس, فاصله از لبه سنگ نیز باید رعایت شود تا هنگام سوراخ کاری شکستگی ایجاد نشود. روش اتصال باید با جنس دیوار و وزن حفاظ متناسب باشد.
نصب روی نما معمولاً فضای بیشتری برای توزیع نقاط مهار می دهد, اما بیرون زدگی قاب و سایه آن باید کنترل شود. نصب داخل دهانه ظاهر جمع وجورتری دارد, ولی دسترسی ابزار و فاصله از اجزای پنجره محدودتر است. در هر دو روش, صفحه اتصال نباید آب را پشت خود نگه دارد. پس از مهار, سوراخ ها و محل آسیب دیده پوشش باید ترمیم شوند. اگر زیرکار نامطمئن باشد, تغییر مدل اتصال از کاهش تعداد نقاط مهار منطقی تر است. تصمیم اجرایی باید پیش از حمل محصول نهایی شود تا تمام صفحات و سوراخ ها در کارگاه و با کنترل دقیق آماده شوند.
تحویل پروژه پس از کنترل شبکه و اتصالات
پس از نصب, قاب از نظر تراز, شاقول و فاصله از پنجره بررسی می شود. سپس ابعاد خانه های شبکه در چند نقطه کنترل می شوند تا فشار نصب باعث تغییر شکل آن ها نشده باشد. هر نقطه مهار باید بدون لقی باشد و قاب نباید برای انطباق با دیوار تاب دار تحت فشار دائمی قرار گیرد. اگر فاصله گذار استفاده شده است, باید مقاوم و ثابت باشد. در مدل بازشو, حرکت لنگه, عملکرد لولا و بسته شدن قفل آزمایش می شود. شبکه نباید با دستگیره, توری یا مسیر نظافت پنجره تداخل داشته باشد.
کنترل ظاهری از روبه روی نما نیز ضروری است. ممکن است قاب از نظر فنی تراز باشد, اما خطوط شبکه نسبت به بندهای نما یا پنجره های مجاور ناهماهنگ دیده شوند. این اختلاف باید پیش از تحویل بررسی و در صورت امکان اصلاح شود. پلیسه, لبه تیز, خراش رنگ و محل جوش ترمیم نشده نیز نباید باقی بمانند. در پایان, نحوه نظافت, کنترل پوشش و بررسی اتصالات به بهره بردار توضیح داده می شود. تحویل کامل زمانی انجام می شود که امنیت, عملکرد پنجره و هماهنگی هندسی نما هم زمان تأیید شده باشند.
- تعداد خانه های کامل شبکه را پیش از نهایی کردن ابعاد مشخص کنید.
- برای هر دهانه تصویر, کد و جهت نصب جداگانه ثبت کنید.
- نقاط مهار را به زیرکار مقاوم و دور از لبه آسیب پذیر متصل سازید.
- پس از نصب, تغییر شکل مدول ها و لقی اتصال را کنترل کنید.
- ظاهر شبکه را از روبه روی کل نمای ساختمان نیز بررسی کنید.

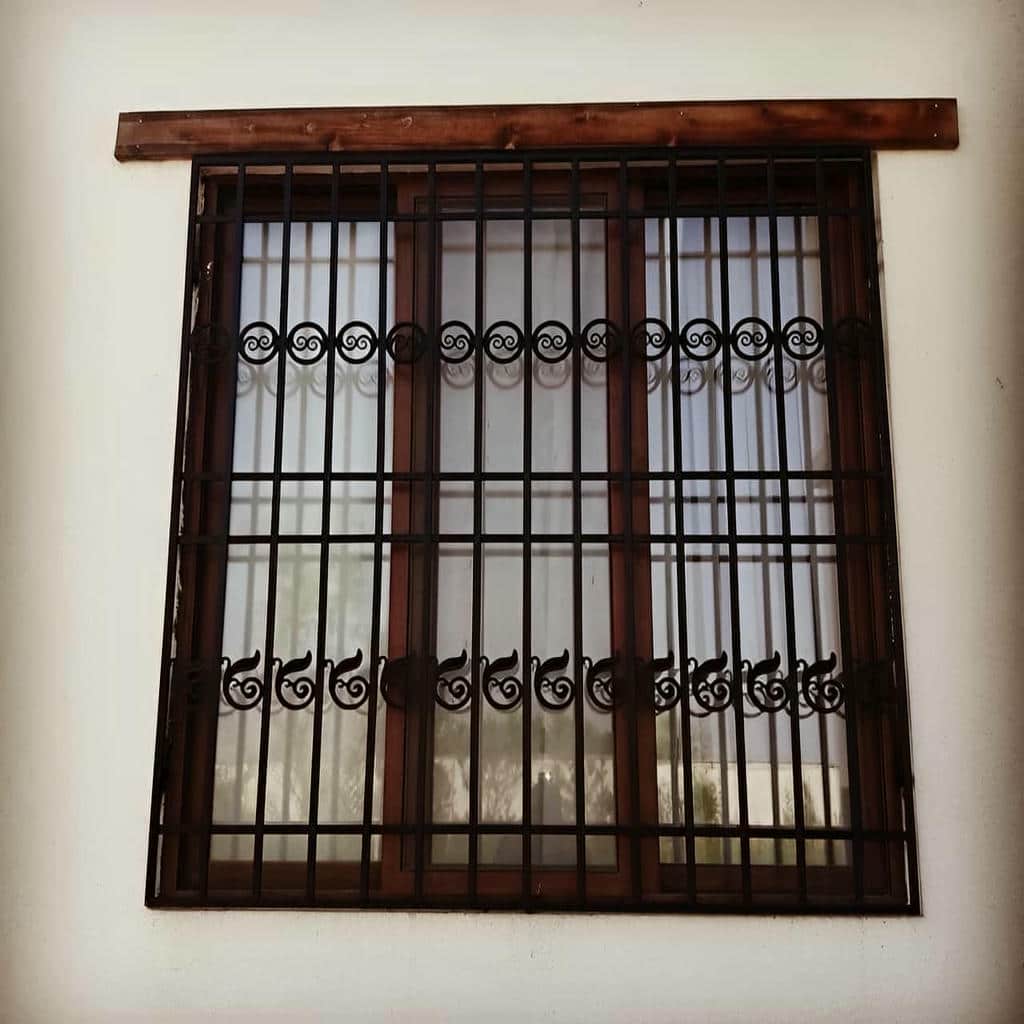

قیمت و سفارش پروژه ای با خدمات تک سازه
سفارش حفاظ شبکه هندسی زمانی شفاف می شود که تمام تصمیم های طراحی و اجرا پیش از تولید ثبت شده باشند. ابعاد دهانه, اندازه مدول, تعداد تقاطع ها, مقطع پروفیل, نوع قاب, پوشش سطح و روش نصب بر قیمت اثر می گذارند. طرح لوزی یا نامتقارن معمولاً برش و مونتاژ دقیق تری نسبت به شبکه مربعی ساده می خواهد, در حالی که مدل بازشو به لولا, قفل و تست عملکرد نیاز دارد. شرایط زیرکار و دسترسی نصاب نیز می تواند تجهیزات و زمان اجرای پروژه را تغییر دهد. تک سازه باید دامنه سفارش را از مرحله اندازه گیری تا تحویل مشخص کند تا مشتری بداند ساخت, رنگ, حمل, نصب و ترمیم پوشش در پیشنهاد نهایی چگونه محاسبه شده اند و کدام جزئیات بر دوام محصول اثر مستقیم دارند.
برآورد هزینه بر اساس پیچیدگی واقعی طرح
قیمت حفاظ پنجره مدرن شبکه هندسی فقط از وزن آهن به دست نمی آید. تعداد برش ها, زاویه قطعات, حجم جوشکاری و زمان کنترل هندسی نیز مؤثر هستند. شبکه مربعی منظم معمولاً مسیر ساخت ساده تری دارد, اما افزایش تراکم آن تعداد اتصالات را بالا می برد. طرح لوزی به برش زاویه دار و کنترل دقیق تقاطع ها نیاز دارد. شبکه نامتقارن نیز باید بر اساس نقشه ساخته شود و امکان تولید تکراری کمتری دارد. اندازه دهانه و طول آزاد پروفیل ها می تواند مقطع مورد نیاز را تغییر دهد و در نتیجه بر میزان متریال و وزن نهایی اثر بگذارد.
پوشش و روش نصب بخش دیگری از هزینه پروژه هستند. محیط مرطوب ممکن است زیرسازی و سیستم رنگ مقاوم تری بخواهد. زیرکار توخالی یا نمای حساس نیز به صفحات اتصال و آماده سازی متفاوت نیاز دارد. برای مقایسه پیشنهادها باید مشخص شود هر گزینه شامل چه مقطع پروفیل, چه نوع پوشش, چه تعداد نقطه مهار و چه دامنه خدماتی است. پیشنهاد ارزان تر زمانی قابل قبول است که کیفیت قاب و اتصال کاهش نیافته باشد. ساده سازی مدول یا حذف شکست های غیرضروری می تواند هزینه را کنترل کند, اما کاهش مقاومت پروفیل یا حذف ترمیم پوشش, هزینه پنهان تعمیر آینده را افزایش خواهد داد.
مسیر سفارش از طرح اولیه تا ساخت
فرآیند سفارش می تواند با تصویر کلی پنجره, نمای نزدیک زیرکار و ابعاد تقریبی آغاز شود. بر اساس این اطلاعات, چند الگوی قابل اجرا پیشنهاد می شوند, اما تأیید نهایی به بازدید و اندازه گیری وابسته است. پس از برداشت ابعاد, مدول شبکه, جهت خطوط, رنگ, مقطع و روش نصب در طرح مشخص می شوند. در پروژه چندپنجره ای, یک زبان مشترک برای تمام دهانه ها تعریف می شود, ولی اندازه هر حفاظ جداگانه ثبت خواهد شد. مشتری پیش از ساخت باید بداند شبکه چه میزان دید و نور را حفظ می کند و چگونه با اجزای پنجره ارتباط دارد.
پس از تأیید طرح, فهرست قطعات و نقشه مونتاژ تهیه می شوند. ساخت با کنترل قاب, فاصله مدول ها و کیفیت جوش پیش می رود و پوشش پس از رفع ایرادهای سطحی اجرا می شود. تک سازه در مرحله حمل باید از گوشه ها و تقاطع های رنگ شده محافظت کند تا شبکه پیش از نصب خراش نبیند. هر قطعه بر اساس کد دهانه در محل قرار می گیرد و پس از مهار, تراز, پوشش و عملکرد اجزای متحرک کنترل می شوند. ثبت این مراحل, اختلاف میان طرح تأییدشده و محصول تحویلی را کاهش می دهد و مسئولیت اجرای هر بخش را روشن نگه می دارد.
نگهداری و تعمیر پس از نصب
شبکه هندسی به دلیل تعداد زیاد تقاطع ها باید به صورت دوره ای از نظر تجمع آلودگی و رطوبت بررسی شود. گردوغبار در گوشه خانه ها و محل جوش باقی می ماند و اگر با رطوبت ترکیب شود, پوشش را تحت فشار قرار می دهد. نظافت با شوینده ملایم و پارچه یا برس نرم انجام می شود تا سطح رنگ خراش نبیند. خراش, پوسته شدن یا زنگ سطحی باید پس از پاک سازی و آماده سازی, با پوشش سازگار ترمیم شود. باقی ماندن فلز بدون پوشش در محل تقاطع می تواند خوردگی را به بخش های اطراف گسترش دهد.
در مدل بازشو, لولا و قفل نیز نیاز به کنترل دارند. افتادگی لنگه, سفت شدن حرکت یا ایجاد فاصله در محل بسته شدن باید پیش از تشدید مشکل اصلاح شود. اگر ضربه باعث تغییر شکل چند خانه شبکه شده باشد, تعمیر باید با بررسی قاب و نقاط مهار انجام گیرد؛ صاف کردن ظاهری بدون کنترل اتصال ممکن است امنیت را کاهش دهد. خدمات پس از اجرا باید امکان بازدید, تنظیم و ترمیم بخش آسیب دیده را فراهم کند. در پروژه های چندواحدی, ثبت زمان آخرین بررسی و نوع تعمیر کمک می کند تمام حفاظ ها با یک برنامه منظم نگهداری شوند.
- هزینه را بر اساس طرح تأییدشده و شرایط واقعی نصب مقایسه کنید.
- مقطع, پوشش, تعداد مهار و دامنه خدمات را در سفارش ثبت کنید.
- پیش از ساخت, مدول شبکه و حاشیه های قاب را نهایی سازید.
- برای حمل, میان تقاطع ها و قاب های رنگ شده محافظ قرار دهید.
- خراش, زنگ سطحی و لقی را پیش از گسترش تعمیر کنید.
برای پنجره عریض, شبکه مستطیلی افقی یا قاب های متداخل می توانند تناسب دهانه را حفظ کنند. با این حال, طول آزاد پروفیل ها باید با تقسیمات میانی یا مقطع مناسب کنترل شود. اگر نمای ساختمان خطوط عمودی مشخصی دارد, می توان ساختار افقی را با اعضای تقویتی هم راستا با قاب پنجره ترکیب کرد. انتخاب نهایی پس از بررسی عرض واقعی, میزان دسترسی و محل مهار انجام می شود تا شبکه هم منظم دیده شود و هم دچار خمش نشود.
ابعاد خانه ها به اندازه دهانه, میزان دسترسی, مقدار نور مورد نیاز و جهت الگوی هندسی وابسته است. خانه بسیار بزرگ ممکن است امنیت کافی ایجاد نکند و شبکه بسیار ریز می تواند دید و نور را محدود سازد. طراح باید تعداد مدول های کامل و حاشیه دو طرف قاب را هم زمان محاسبه کند. در طرح لوزی یا نامتقارن, محل برخورد خطوط با قاب نیز اهمیت دارد تا قطعات کوتاه و ضعیف در گوشه ها ایجاد نشوند.
نصب امکان پذیر است, اما اتصال نباید فقط به لایه سنگ متکی باشد. مهار باید به زیرکار مقاوم برسد و فاصله مناسب از لبه سنگ رعایت شود تا احتمال شکستگی کاهش یابد. محل صفحات اتصال بهتر است پیش از ساخت تعیین شود تا سوراخ کاری و جوش اضافی روی پوشش نهایی لازم نباشد. پس از اجرا نیز محل آسیب دیده رنگ و درزهای اطراف اتصال باید ترمیم شوند تا رطوبت به پشت صفحه نفوذ نکند.
قیمت به ابعاد دهانه, اندازه مدول, تعداد تقاطع ها, نوع پروفیل, ثابت یا بازشو بودن, پوشش و دشواری نصب بستگی دارد. طرح های زاویه دار یا نامتقارن معمولاً برش و مونتاژ دقیق تری نیاز دارند. شرایط زیرکار و تعداد پنجره ها نیز بر زمان اجرا اثر می گذارند. برای برآورد دقیق, ابتدا تصویر و اندازه اولیه بررسی و سپس برداشت نهایی انجام می شود. پیشنهادها باید بر اساس مشخصات فنی و دامنه خدمات یکسان مقایسه شوند.
تصویر کامل پنجره, نمای نزدیک قاب و زیرکار, ابعاد تقریبی, جهت بازشو و تعداد دهانه ها برای بررسی اولیه مفید هستند. سبک نما, رنگ قاب و میزان دسترسی به پنجره نیز باید توضیح داده شوند. پس از بازدید, اندازه نهایی, مدول شبکه, مقطع پروفیل, پوشش و روش مهار ثبت می شوند. تأیید این اطلاعات پیش از ساخت مانع تغییر اجباری طرح در محل می شود و امکان ارائه سفارش متناسب با پروژه را فراهم می کند.
خراش پوشش, زنگ سطحی, لقی محدود یا تغییر شکل جزئی برخی اعضا معمولاً قابل تعمیر هستند. با این حال, پیش از اصلاح ظاهری باید قاب و نقاط اتصال بررسی شوند. اگر ضربه باعث جدا شدن جوش یا تاب قاب شده باشد, تعمیر موضعی بدون تقویت ساختار کافی نیست. رنگ مجدد نیز باید پس از حذف زنگ و آماده سازی سطح انجام شود. رسیدگی زودهنگام از گسترش آسیب به تقاطع های مجاور و نیاز به تعویض کامل حفاظ جلوگیری می کند.
جمع بندی
6 طرح حفاظ پنجره مدرن شبکه هندسی زمانی به نتیجه مطلوب می رسند که الگوی ظاهری از محدودیت واقعی دهانه جدا نباشد. شبکه مربعی, مستطیلی, لوزی, قاب درقاب, نامتقارن و ترکیبی هرکدام به شرایط متفاوتی از نظر ابعاد, نور, دسترسی و نمای ساختمان پاسخ می دهند. انتخاب مدل باید همراه با تعیین مقطع پروفیل, اندازه مدول, کیفیت جوش, پوشش سطح و روش مهار انجام شود. در پروژه چندپنجره ای, ثبت محور مشترک نما و اندازه مستقل هر دهانه از برهم خوردن ریتم هندسی جلوگیری می کند. همچنین برسی زیرکار پیش از ساخت, احتمال آسیب به سنگ و اجرای اتصال ضعیف را کاهش می دهد. تک سازه می تواند مسیر مشاوره, اندازه گیری, طراحی, تولید و نصب را بر اساس شرایط همان پروژه تنظیم کند تا شبکه نهایی هم امنیت مورد انتظار را ایجاد کند و هم با معماری ساختمان هماهنگ بماند. برای انتخاب طرح, سفارش حرفه ای یا استعلام قیمت روز, تصاویر پنجره و اطلاعات اولیه محل را ارائه دهید تا راهکار اجرایی قابل ساخت و متناسب با نیاز پروژه مشخص شود.
