8 طرح فتوسل جک پارکینگ ایمنی
8 طرح فتوسل جک پارکینگ ایمنی برای پروژه ای بررسی می شوند که عرض مسیر خودرو, محل ستون ها و نوع مدار فرمان, ارتفاع نصب و شیوه سیم کشی را تعیین می کنند. در یک ورودی کم عرض, خودرو هنگام عبور به لنگه درب نزدیک می شود و قطع دقیق پرتو باید فرمان بسته شدن را متوقف کند؛ در پروژه ای دیگر, تابش مستقیم, رطوبت یا رفت وآمد عابر محل قرارگیری فرستنده و گیرنده را تغییر می دهد. انتخاب فتوسل جک پارکینگ ایمنی پس از برسی ولتاژ تغذیه, کنتاکت فرمان, برد تشخیص, زاویه هم راستایی, جنس پوسته, آب بندی کابل و سازگاری با برد کنترل انجام می شود. نصب اشتباه ممکن است باعث بسته شدن درب روی مسیر خودرو, خطای متناوب, تحریک کاذب یا ازکارافتادن سنسور پس از شست وشوی محوطه شود. هشت طرح این مقاله پروژه های دارای ستون روبه رو, ستون نامتقارن, فضای باز, نور شدید, مسیر عابر, دو ردیف حفاظتی, نصب روکار و سیم کشی دشوار را پوشش می دهند. قیمت نیز به نوع پوسته, مدار داخلی, تجهیزات نصب, کابل کشی و خدمات تنظیم وابسته است. تک سازه با تطبیق فتوسل جک پارکینگ ایمنی با وضعیت واقعی ورودی, سفارش را به راهکاری قابل اجرا و قابل آزمایش تبدیل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ستون های روبه رو | در پروژه ای که دو ستون در یک خط قرار دارند, فرستنده و گیرنده فتوسل می توانند با پایه مستقیم و ارتفاع یکسان نصب شوند. | هم راستایی نهایی پس از تکمیل نما و کف کنترل شود. |
| ستون نامتقارن | اگر دو سطح نصب روبه روی هم نباشند, پایه زاویه دار یا جانمایی اصلاح شده باید مسیر پرتو مادون قرمز را مستقیم نگه دارد. | قبل از سوراخ کاری, خط دید واقعی میان دو سنسور آزمایش شود. |
| تابش مستقیم | در ورودی دارای نور شدید, جهت نصب و سایه بان پوسته می توانند از خطای گیرنده و کاهش پایداری تشخیص جلوگیری کنند. | گیرنده در جهتی قرار گیرد که تابش مستقیم کمتری دریافت کند. |
| رطوبت و شست وشو | در محوطه ای که کف مرتب شسته می شود, پوسته آب بندی شده و ورودی کابل محافظت شده برای دوام مدار داخلی اهمیت دارند. | فتوسل بالاتر از مسیر پاشش مستقیم آب نصب شود. |
| مسیر عابر | در پروژه ای با رفت وآمد نفرات, ارتفاع پرتو باید حضور عابر را پیش از ورود به محدوده بسته شدن درب تشخیص دهد. | محل سنسور با مسیر واقعی عابر و خودرو هماهنگ شود. |
| درب دو لنگه | برای درب لولایی, فتوسل باید پیش از ورود خودرو به شعاع حرکت لنگه ها مانع بسته شدن خودکار شود. | پرتو پشت محدوده خطر لنگه ها پنهان نشود. |
| درب ریلی | در پروژه ریلی, محل فتوسل باید مسیر عبور خودرو را پوشش دهد و از برخورد لنگه کشویی با بدنه سنسور جلوگیری کند. | فاصله پوسته تا مسیر حرکت کامل درب بررسی شود. |
| دو ردیف حفاظتی | در ورودی عریض یا دارای نقطه کور, دو جفت فتوسل می توانند مسیر نزدیک و محدوده داخلی را جداگانه کنترل کنند. | برد فرمان باید ورودی یا روش اتصال مناسب برای هر دو ردیف داشته باشد. |
| تحویل پروژه | نتیجه ایمن به سیم کشی درست, تنظیم کنتاکت, آزمون قطع پرتو و ثبت واکنش مدار فرمان در چند چرخه وابسته است. | عملکرد فتوسل با خودرو و مانع واقعی پیش از تحویل آزمایش شود. |
روایت 8 طرح فتوسل در موقعیت های واقعی ورودی
هشت طرح فتوسل زمانی قابل مقایسه هستند که مسیر واقعی عبور, شکل ستون و رفتار درب مشخص شده باشد. در یک ساختمان, دو ستون روبه روی هم قرار دارند و نصب مستقیم پاسخ می دهد, اما در پروژه ای دیگر اختلاف عمق ستون ها باعث می شود فرستنده و گیرنده بدون پایه اصلاحی هم راستا نشوند. نور شدید, بارش, شست وشوی محوطه و مسیر عابر نیز جای سنسورها را تغییر می دهند. بعضی ورودی ها فقط به یک خط حفاظتی نیاز دارند, در حالی که دهانه عریض یا نقطه کور ممکن است استفاده از دو ردیف را ضروری کند. طرح های نخست برای نصب ساده و ستون های منظم تعریف می شوند, طرح های میانی به محدودیت نما و شرایط محیطی پاسخ می دهند و گزینه های پایانی برای مسیر عابر, درب ریلی و حفاظت چندمرحله ای مناسب هستند.
طرح اول تا سوم برای ستون منظم و نصب مستقیم
طرح اول برای پروژه ای مناسب است که دو ستون روبه روی هم, سطح صاف و مسیر کابل آماده دارد. فرستنده و گیرنده روی ارتفاع یکسان نصب می شوند و پرتو بدون مانع از عرض ورودی عبور می کند. در این شرایط, مهم ترین تصمیم تعیین ارتفاعی است که بدنه خودرو را تشخیص دهد و هم زمان از برخورد تجهیزات نظافت یا ضربه های روزمره دور بماند. پیش از سوراخ کاری, محل ها با علامت موقت مشخص می شوند و خط دید میان دو سنسور بررسی خواهد شد. سیم ها نیز از داخل لوله محافظ به مدار فرمان می رسند.
طرح دوم برای همان هندسه با پوسته کوچک تر و طرح سوم برای پروژه ای انتخاب می شود که نمای ستون اجازه نصب توکار یا نیمه مخفی را می دهد. در این دو حالت, ظاهر منظم نباید دسترسی تعمیر را از بین ببرد. قاب سنسور باید بدون تخریب نما باز شود و پیچ های تنظیم پس از نصب قابل دسترسی باقی بمانند. اگر پوشش نهایی ستون ضخامت محل را تغییر دهد, هم راستایی باید پس از پایان نما دوباره کنترل شود. آزمون قطع پرتو نشان می دهد برد فرمان در حالت بسته شدن, حرکت را متوقف یا معکوس می کند.
طرح چهارم تا ششم برای نور رطوبت و ستون نامتقارن

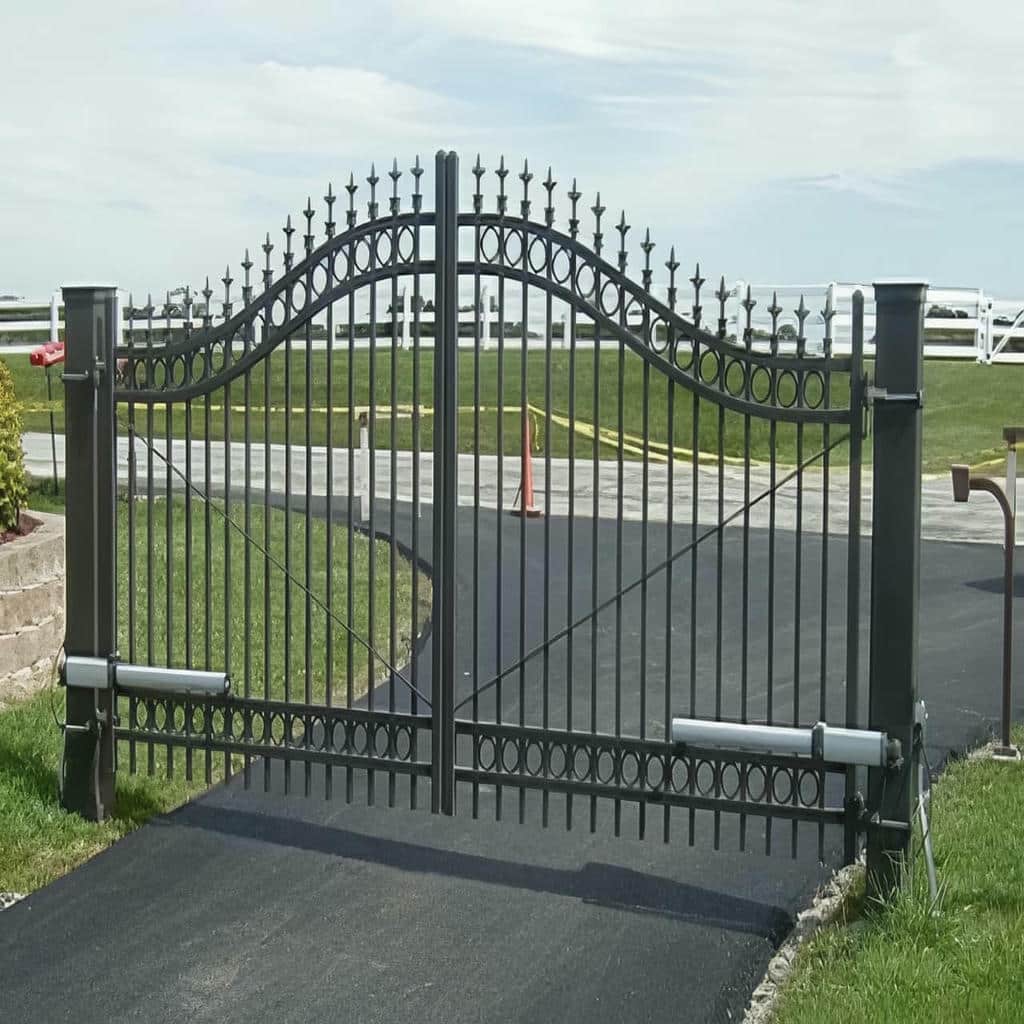

طرح چهارم برای ورودی ای در نظر گرفته می شود که یکی از ستون ها جلوتر از ستون مقابل قرار دارد. در این پروژه, نصب مستقیم پوسته ها باعث می شود پرتو به مرکز گیرنده نرسد. پایه زاویه دار یا صفحه کوچک تنظیم شونده, محور دو فتوسل را اصلاح می کند. ساخت پایه باید محکم باشد تا ضربه یا لرزش, زاویه را تغییر ندهد. پیش از تثبیت نهایی, چراغ وضعیت گیرنده در چند موقعیت بررسی می شود و بهترین زاویه ثبت خواهد شد. سپس کابل در مسیر محافظ قرار می گیرد و پایه رنگ یا پوشش مناسب دریافت می کند.
طرح پنجم برای تابش مستقیم و طرح ششم برای محیط مرطوب مناسب است. در پروژه نورگیر, جهت گیرنده و استفاده از سایه بان کوچک می تواند پایداری تشخیص را بهتر کند. در محوطه شست وشوشونده, پوسته و گلند کابل باید در برابر پاشش محافظت شوند و سنسور نزدیک کف قرار نگیرد. آب جمع شده پشت قاب یا ورود رطوبت از مسیر سیم, خطای متناوب ایجاد می کند. آب بندی باید بدون مسدودکردن امکان سرویس انجام شود و پس از نصب, عملکرد سنسور در زمان روشنایی زیاد و پس از شست وشوی معمول آزمایش گردد.
طرح هفتم و هشتم برای عابر و حفاظت چندمرحله ای
طرح هفتم برای ورودی ای مناسب است که عابر از کنار مسیر خودرو عبور می کند. در این پروژه, پرتو نباید فقط مرکز بدنه خودرو را پوشش دهد؛ محل آن باید ورود عابر به محدوده حرکت درب را نیز تشخیص دهد. اگر ستون یا دیوار نقطه کور ایجاد کند, جابه جایی سنسور یا افزودن خط حفاظتی بررسی می شود. ارتفاع بسیار پایین ممکن است با برگ, گل یا تجهیزات نظافت قطع شود و ارتفاع بیش از حد نیز بعضی موانع را تشخیص ندهد. تصمیم نهایی پس از مشاهده رفتار واقعی کاربران گرفته خواهد شد.
طرح هشتم برای دهانه عریض, درب سنگین یا پروژه دارای محدوده خطر داخلی تعریف می شود. یک جفت فتوسل در خط ورودی و جفت دوم نزدیک تر به محدوده حرکت درب قرار می گیرند. مدار فرمان باید اتصال هر دو خط را بپذیرد یا با روش اصولی به ورودی ایمنی متصل شود. قطع هر پرتو باید واکنش مشخصی ایجاد کند و خرابی یکی از سنسورها نباید بی صدا باقی بماند. پس از سیم کشی, هر ردیف جداگانه و سپس هر دو ردیف هم زمان آزمایش می شوند تا پوشش حفاظتی واقعی تأیید گردد.
- خط دید فرستنده و گیرنده را پیش از سوراخ کاری کنترل کنید.
- ارتفاع نصب را با مسیر خودرو و عابر هماهنگ سازید.
- در نور مستقیم, جهت گیرنده و سایه بان را بررسی کنید.
- برای محیط مرطوب, ورودی کابل و پوسته را محافظت کنید.
- در نقطه کور, استفاده از دو ردیف فتوسل را بسنجید.
ساختار فرستنده و گیرنده در شرایط واقعی پروژه
فتوسل ایمنی از دو بخش فرستنده و گیرنده تشکیل می شود که با ایجاد یک مسیر نوری, حضور مانع را به مدار فرمان گزارش می کنند. فرستنده پرتو مادون قرمز را ارسال می کند و گیرنده تا زمانی که مسیر آزاد است, وضعیت مجاز را حفظ خواهد کرد. با قطع پرتو, کنتاکت ایمنی تغییر می کند و برد کنترل باید واکنش تعریف شده را اجرا کند. کیفیت مدار داخلی, پایداری تغذیه, نوع رله, پوسته و آب بندی بر دوام مجموعه اثر دارند. در پروژه ای با کابل بلند یا محیط نویزی, مسیر سیم کشی و اتصال زمین اهمیت بیشتری پیدا می کنند. بررسی کیفیت زمانی کامل است که سنسورها در محل واقعی, زیر نور محیط و در چند چرخه باز و بسته شدن, پاسخ پایدار ارائه دهند.
مدار فرستنده گیرنده و کنتاکت ایمنی
بخش فرستنده انرژی الکتریکی را به پرتو مادون قرمز تبدیل می کند و گیرنده وضعیت دریافت آن را پایش خواهد کرد. خروجی گیرنده معمولاً از طریق کنتاکت رله به برد جک متصل می شود. نوع کنتاکت باید با ورودی ایمنی مدار فرمان هماهنگ باشد تا قطع سیم یا خرابی سنسور نیز قابل تشخیص باشد. اتصال اشتباه می تواند باعث شود درب همیشه متوقف بماند یا فتوسل عملاً از مدار خارج شود. پیش از سیم کشی, نقشه ترمینال ها و عملکرد ورودی برد بررسی می شوند.
چراغ وضعیت روی گیرنده به تنظیم اولیه کمک می کند, اما روشن شدن چراغ به تنهایی برای تأیید ایمنی کافی نیست. باید واکنش واقعی درب هنگام قطع پرتو آزمایش شود. در بعضی مدارها, قطع فتوسل فقط در زمان بسته شدن مؤثر است و در زمان بازشدن واکنشی ایجاد نمی کند. این رفتار باید متناسب با پروژه تنظیم شود. اگر درب پس از رفع مانع خودکار ادامه حرکت می دهد, زمان و جهت آن نیز کنترل خواهد شد تا خودرو یا عابر با حرکت ناگهانی روبه رو نشوند.
پوسته پایه و آب بندی محل نصب
پوسته فتوسل از مدار داخلی در برابر گردوغبار, ضربه و رطوبت محافظت می کند. جنس قاب باید برای نصب بیرونی مناسب باشد و در برابر باز و بسته شدن دوره ای تغییر شکل ندهد. در پروژه ای که سنسور نزدیک مسیر خودرو قرار می گیرد, پوسته برجسته ممکن است در معرض برخورد آینه یا بار قرار گیرد. انتخاب بدنه جمع وجور یا پایه عقب نشسته این خطر را کاهش می دهد. پیچ های قاب نیز باید بدون فشار زیاد بسته شوند تا واشر آب بندی به درستی عمل کند.
ورودی کابل یکی از نقاط حساس نصب است. عبور سیم از سوراخ بدون گلند یا شیب نامناسب می تواند آب را به داخل پوسته هدایت کند. لوله محافظ باید پیش از قاب پایان یابد و مسیر ورود کابل به گونه ای باشد که آب روی سیم حرکت نکند. پایه فلزی یا پلاستیکی نیز باید لرزش نداشته باشد, زیرا تغییر زاویه کوچک می تواند پرتو را از گیرنده خارج کند. پس از نصب, قاب باز و بسته می شود تا مشخص گردد آب بندی با دسترسی تعمیر سازگار باقی مانده است.
تغذیه کابل و پایداری سیگنال پروژه
ولتاژ تغذیه فتوسل باید با مشخصات محصول و خروجی برد فرمان هماهنگ باشد. افت ولتاژ در کابل بلند یا اتصال ضعیف می تواند عملکرد گیرنده را ناپایدار کند. سطح مقطع سیم, طول مسیر و تعداد اتصالات باید متناسب با پروژه انتخاب شوند. کابل فتوسل بهتر است از مسیر موتور و کابل های قدرت فاصله داشته باشد تا نویز کمتری دریافت کند. اتصالات نیز داخل جعبه قابل سرویس قرار می گیرند و زیر کف یا در محل تجمع آب پنهان نمی شوند.
اگر چراغ گیرنده به صورت متناوب تغییر وضعیت دهد, بررسی از تغذیه و هم راستایی آغاز می شود. سپس کابل, ترمینال ها, نور مستقیم و احتمال لرزش پایه کنترل خواهند شد. تعویض فوری سنسور بدون بررسی این عوامل ممکن است مشکل را حل نکند. در پروژه دارای دو جفت فتوسل, تغذیه و مسیر هر زوج برچسب گذاری می شوند تا عیب یابی اشتباه رخ ندهد. ثبت ولتاژ و وضعیت ترمینال ها هنگام تحویل, مرجع مناسبی برای سرویس های بعدی ایجاد می کند.
- نوع کنتاکت را با ورودی ایمنی برد فرمان تطبیق دهید.
- واکنش واقعی درب را با قطع پرتو آزمایش کنید.
- پوسته را دور از مسیر برخورد خودرو جانمایی کنید.
- ورودی کابل را با گلند و مسیر مناسب آب بندی کنید.
- کابل فتوسل را از سیم های قدرت فاصله دهید.
آماده سازی مسیر و نصب فتوسل جک پارکینگ
اجرای استاندارد با مشاهده مسیر ورود خودرو, محل توقف و حرکت کامل درب آغاز می شود. سنسورها باید جایی قرار گیرند که مانع را پیش از ورود به محدوده خطر تشخیص دهند و خودشان نیز با لنگه, خودرو یا تجهیزات نظافت برخورد نکنند. سپس سطح ستون, اختلاف عمق دو سمت, مسیر کابل و دسترسی به برد فرمان بررسی می شوند. محل ها پیش از سوراخ کاری علامت گذاری خواهند شد و هم راستایی با ابزار یا چراغ وضعیت آزمایش می شود. پس از نصب پایه و پوسته, سیم های تغذیه و کنتاکت به ترمینال مناسب متصل می شوند. پروژه زمانی آماده تحویل است که فتوسل در چند وضعیت نوری و با مانع واقعی, واکنش ثابت و قابل پیش بینی ایجاد کند.
بازدید مسیر خودرو و تعیین ارتفاع پرتو
بازدید با مشاهده نقطه ای انجام می شود که خودرو پیش از بازشدن کامل یا هنگام بسته شدن درب از آن عبور می کند. اگر فتوسل بیش از حد نزدیک به لنگه نصب شود, ممکن است خودرو پس از قطع کردن پرتو وارد محدوده خطر شده باشد. اگر سنسور دور از دهانه قرار گیرد, عابر یا وسیله ای که میان درب و خط پرتو قرار دارد تشخیص داده نمی شود. محل مناسب باید به حرکت درب, طول خودرو و نحوه توقف کاربران پاسخ دهد. این تصمیم برای درب ریلی و لولایی تفاوت دارد.
ارتفاع نصب نیز با شرایط پروژه تعیین می شود. سنسور بسیار پایین در معرض آب, گل و انسداد قرار می گیرد و سنسور بسیار بالا ممکن است بعضی موانع کوتاه را تشخیص ندهد. در مسیر مشترک خودرو و عابر, ارتفاع باید حضور هر دو را پوشش دهد. اگر کف دو سمت اختلاف سطح دارد, ارتفاع از خط مشترک پرتو سنجیده می شود, نه صرفاً فاصله یکسان از کف هر ستون. علامت گذاری موقت کمک می کند مسیر پرتو پیش از سوراخ کاری نهایی تأیید شود.
نصب پایه سیم کشی و اتصال به برد
سطح نصب باید محکم, صاف و بدون لق شدن باشد. روی ستون سنگی, پیچ باید به زیرسازی مقاوم برسد و فقط در پوشش نازک مهار نشود. در ستون نامتقارن, پایه زاویه دار پس از تنظیم دقیق تثبیت می شود. پوسته باید در برابر ضربه روزمره محافظت شود, اما پوشاندن بیش از حد آن می تواند دریافت پرتو یا دسترسی تعمیر را مختل کند. پس از نصب مکانیکی, تراز و جهت هر دو واحد دوباره بررسی می شوند تا بستن پیچ ها زاویه تنظیم شده را تغییر نداده باشد.
سیم کشی با قطع برق مدار فرمان انجام می شود. تغذیه فرستنده و گیرنده, سپس خروجی کنتاکت طبق نقشه محصول به برد متصل خواهند شد. استفاده از اتصال موقت یا پیچاندن سیم بدون ترمینال مناسب می تواند خطای متناوب ایجاد کند. کابل ها داخل لوله محافظ قرار می گیرند و دو سر آن ها برچسب گذاری می شوند. اگر مسیر از زیر کف عبور می کند, لوله باید در برابر آب و فشار مقاوم باشد. پیش از بستن قاب, ولتاژ و وضعیت چراغ گیرنده کنترل می شوند.
تنظیم واکنش و آزمون ایمنی پیش از تحویل
پس از برقراری برق, فرستنده و گیرنده هم راستا می شوند و چراغ وضعیت باید پایداری دریافت پرتو را نشان دهد. سپس درب در حالت بسته شدن قرار می گیرد و مانع از نقاط مختلف وارد مسیر خواهد شد. برد فرمان باید طبق تنظیم ایمنی, حرکت را متوقف یا معکوس کند. آزمون فقط با دست مقابل سنسور کافی نیست؛ یک مانع واقعی در مسیر عبور, پوشش عملی پرتو را بهتر نشان می دهد. عملکرد در نور زیاد, سایه و شرایط معمول شب نیز بررسی می شود.
اگر واکنش نامنظم باشد, ابتدا هم راستایی, تغذیه و ترمینال ها کنترل می شوند. لرزش پایه, تابش مستقیم یا آب داخل قاب نیز بررسی خواهند شد. پس از رفع خطا, چند چرخه متوالی اجرا می شود تا عملکرد پایدار تأیید گردد. بهره بردار باید بداند پوشاندن سنسور, رنگ زدن روی قاب یا تغییر زاویه آن می تواند ایمنی را مختل کند. محل فتوسل و مسیر کابل در پرونده پروژه ثبت می شوند و روش تمیزکردن سطح لنز بدون آسیب به پوسته توضیح داده خواهد شد.
- محل پرتو را پیش از ورود خودرو به محدوده خطر تعیین کنید.
- ارتفاع را با اختلاف کف و مسیر عابر هماهنگ سازید.
- پایه را روی سطح مقاوم و بدون لرزش نصب کنید.
- سیم ها را با ترمینال و لوله محافظ اجرا کنید.
- واکنش درب را با مانع واقعی و چند چرخه آزمایش کنید.
قیمت سفارش نگهداری و خدمات تک سازه

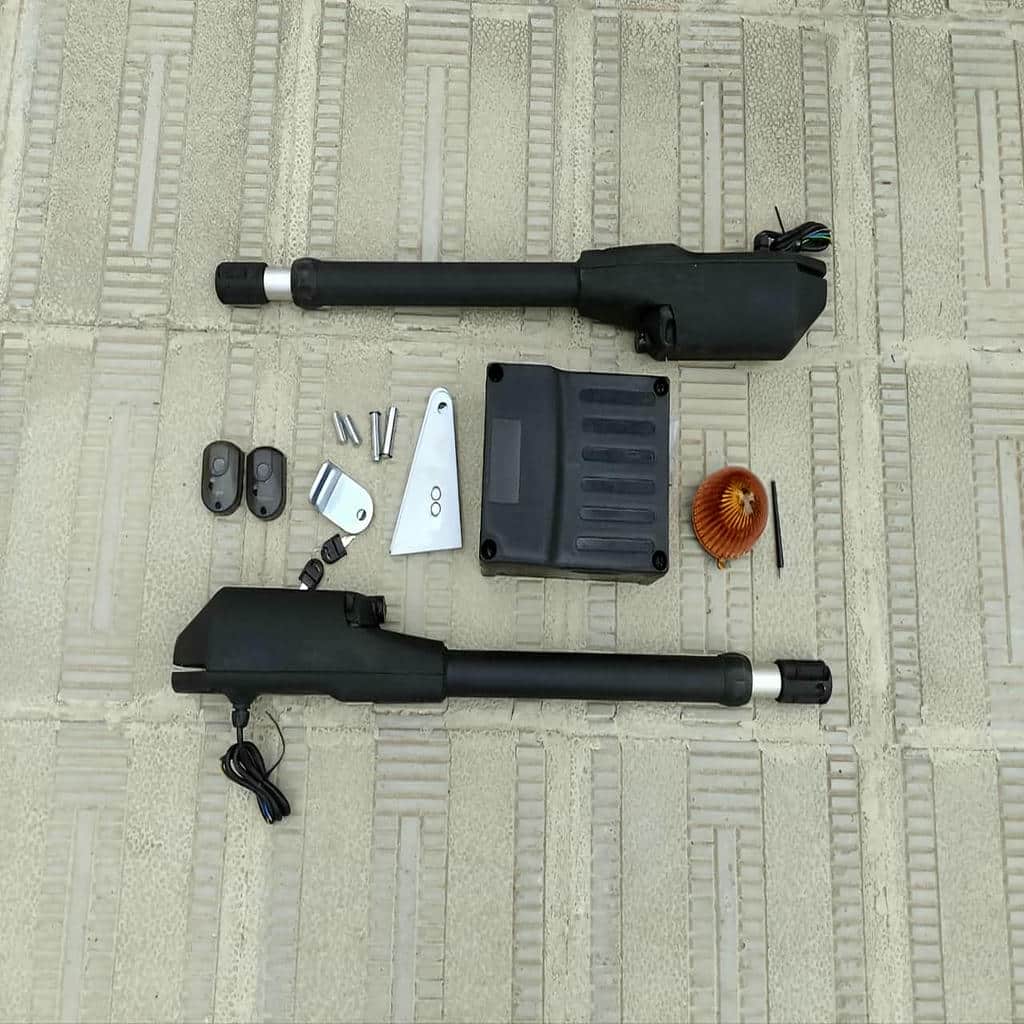

برآورد قیمت فتوسل جک پارکینگ ایمنی پس از مشخص شدن نوع مدار فرمان, شرایط محیط و شیوه نصب انجام می شود. کیفیت مدار داخلی, جنس پوسته, نوع پایه, ولتاژ تغذیه و پایداری گیرنده از عوامل اصلی تفاوت طرح ها هستند. در بخش اجرا, طول کابل, عبور مسیر زیر کف, ساخت پایه زاویه دار, آب بندی و تنظیم ورودی برد بر محدوده خدمات اثر دارند. پروژه دارای دو ردیف حفاظتی نیز تجهیزات و آزمون بیشتری نیاز دارد. تک سازه پیشنهاد را بر اساس شرایط واقعی دهانه تنظیم می کند تا سنسور مناسب فقط به دلیل ظاهر یا قیمت اولیه کنار گذاشته نشود. مقایسه درست زمانی انجام می شود که محصول, پایه, کابل کشی, تنظیم و تست نهایی گزینه ها در سطح مشابه باشند.
عوامل مؤثر بر قیمت طرح های فتوسل
کیفیت فرستنده و گیرنده, نوع رله, پوسته و آب بندی از عوامل اصلی تفاوت قیمت هستند. مدل روکار ساده با طرح دارای پایه تنظیم شونده یا قاب مقاوم برای فضای باز ساختار یکسانی ندارد. طول برد قابل استفاده نیز باید در شرایط واقعی سنجیده شود و نباید تنها معیار خرید باشد. سازگاری با ولتاژ و ورودی مدار فرمان اهمیت بیشتری دارد. مقایسه میان محصولاتی معنا دارد که در پروژه مورد نظر قابل نصب و قابل آزمایش باشند.
شرایط محل نیز محدوده هزینه اجرا را تغییر می دهد. ستون آماده با پروژه ای که به پایه سفارشی, کابل کشی زیر کف یا اصلاح نما نیاز دارد شرایط مشابهی ندارد. نصب دو جفت فتوسل, عبور کابل طولانی و دسترسی دشوار به تابلو نیز زمان بیشتری می خواهند. اگر مدار فرمان ورودی مناسبی نداشته باشد, بررسی فنی دقیق تری لازم است. دریافت تصاویر ستون, دهانه و برد کنترل پیش از سفارش کمک می کند تجهیزات ضروری از ابتدا در پیشنهاد دیده شوند.
فرآیند سفارش بر اساس سناریوی ورودی
سفارش با ثبت نوع درب, عرض دهانه, شکل ستون ها و محل مدار فرمان آغاز می شود. تصاویر نمای داخلی ورودی, مسیر خودرو, وضعیت کف و ترمینال های برد نیز به تشخیص محدودیت کمک می کنند. شرایط نور, رطوبت و شست وشوی محوطه باید اعلام شوند. سپس طرح ها از نظر نوع پوسته, روش نصب, ولتاژ و کنتاکت خروجی با پروژه مقایسه خواهند شد. هدف این است که فتوسل پیش از خرید با محیط و سیستم کنترل هماهنگ باشد.
پس از انتخاب, بسته بندی, ارسال, کابل و پایه مورد نیاز مشخص می شوند. تک سازه می تواند جانمایی, سیم کشی, تنظیم و آزمون ایمنی را با برنامه اجرای پروژه هماهنگ کند. اگر نما یا کف هنوز تکمیل نشده باشد, مسیر لوله و محل پایه ها پیش از پایان کار تعیین خواهند شد. این هماهنگی از سوراخ کاری و تخریب دوباره جلوگیری می کند. مدل فتوسل, ترمینال های اتصال و نتیجه آزمون نیز ثبت می شوند تا سرویس آینده با اطلاعات دقیق انجام گیرد.
نگهداری و تعمیر برای حفظ ایمنی پروژه
نگهداری با تمیزکردن سطح سنسورها و کنترل محکم بودن پایه ها آغاز می شود. گردوغبار, گل یا تار عنکبوت می توانند مسیر پرتو را مختل کنند و باعث توقف بی دلیل درب شوند. قاب نباید با فشار آب مستقیم شسته شود و مواد شوینده قوی نیز روی لنز استفاده نمی شوند. تغییر زاویه, ترک پوسته یا بخار داخل قاب نشانه هایی هستند که باید زود بررسی شوند. آزمون دوره ای با قطع پرتو نشان می دهد واکنش مدار فرمان همچنان درست است.
در عیب یابی, ابتدا تغذیه, چراغ وضعیت و هم راستایی بررسی می شوند. سپس کابل, ترمینال, کنتاکت رله و ورودی برد کنترل خواهند شد. اگر هر دو سنسور خاموش باشند, ایراد تغذیه یا مسیر مشترک محتمل است. اگر چراغ پایدار است اما درب واکنش ندارد, سیم فرمان و تنظیم ورودی بررسی می شوند. تعویض فوری فتوسل بدون این مراحل ممکن است علت اصلی را پنهان کند. ثبت نتیجه سرویس و قطعات تعویض شده, پیگیری خطاهای تکراری را ساده تر می سازد.
- قیمت را میان فتوسل های سازگار با برد مقایسه کنید.
- شرایط نور و رطوبت را پیش از سفارش اعلام کنید.
- تصاویر ستون و ترمینال های مدار فرمان را ارائه دهید.
- سطح سنسور و استحکام پایه را دوره ای کنترل کنید.
- واکنش ایمنی درب را پس از هر تعمیر آزمایش کنید.
فتوسل با ایجاد پرتو میان فرستنده و گیرنده, حضور مانع در مسیر را به مدار فرمان اعلام می کند. هنگام بسته شدن درب, قطع پرتو باید باعث توقف یا تغییر جهت حرکت شود. نتیجه واقعی به نصب درست, هم راستایی, سیم کشی و تنظیم برد وابسته است. فتوسل جایگزین بازدید و تنظیم سایر تجهیزات ایمنی نیست, اما یکی از اجزای اصلی جلوگیری از برخورد درب با خودرو یا عابر محسوب می شود.
ارتفاع بر اساس مسیر خودرو, رفت وآمد عابر, اختلاف سطح کف و نوع درب تعیین می شود. نصب بسیار پایین سنسور را در معرض آب و آلودگی قرار می دهد و نصب بیش از حد بالا ممکن است بعضی موانع را تشخیص ندهد. در ستون های دارای اختلاف ارتفاع, خط مشترک پرتو معیار است. محل نهایی باید پیش از سوراخ کاری با علامت موقت و آزمون هم راستایی کنترل شود.
تابش مستقیم می تواند دریافت پایدار پرتو را برای بعضی گیرنده ها دشوار کند, به خصوص اگر جهت سنسور یا سایه بان مناسب نباشد. ابتدا هم راستایی, تمیزی لنز, تغذیه و وضعیت آنتن نوری بررسی می شوند. جابه جایی گیرنده, تغییر زاویه محدود یا نصب سایه بان کوچک ممکن است مشکل را کاهش دهد. عملکرد باید در ساعات مختلف و زیر شرایط واقعی نور آزمایش شود, نه فقط هنگام نصب اولیه.
قیمت به کیفیت مدار فرستنده و گیرنده, جنس پوسته, نوع پایه, آب بندی و سازگاری با برد فرمان وابسته است. طول کابل, ساخت پایه سفارشی, عبور مسیر زیر کف و نصب دو ردیف حفاظتی نیز محدوده اجرا را تغییر می دهند. مقایسه باید میان محصولاتی انجام شود که ولتاژ و کنتاکت مناسب دارند و همراه با سیم کشی و آزمون ایمنی مشابه ارائه می شوند.
نوع درب, مدل مدار فرمان, عرض دهانه, شکل ستون ها و مسیر کابل اطلاعات اصلی هستند. تصاویر محل نصب, وضعیت کف و ترمینال های برد به انتخاب دقیق تر کمک می کنند. شرایط تابش, رطوبت, شست وشو و رفت وآمد عابر نیز باید اعلام شوند. در صورت نیاز به دو جفت سنسور, ورودی های ایمنی برد پیش از خرید بررسی خواهند شد تا اتصال نهایی با سیستم سازگار باشد.
توقف بی دلیل درب, خاموش شدن چراغ وضعیت, عملکرد متناوب یا نبود واکنش هنگام قطع پرتو نشانه نیاز به بررسی هستند. عیب یابی از تغذیه, هم راستایی و تمیزی سطح آغاز می شود و سپس کابل, ترمینال, رله و ورودی برد کنترل خواهند شد. اگر آب وارد پوسته شده یا مدار داخلی آسیب دیده باشد, تعویض ممکن است ضروری شود. پس از هر تعمیر, واکنش واقعی درب دوباره آزمایش خواهد شد.
جمع بندی
انتخاب میان 8 طرح فتوسل جک پارکینگ ایمنی باید از مسیر واقعی خودرو, شکل ستون ها و واکنش مورد انتظار مدار فرمان آغاز شود. کیفیت فرستنده و گیرنده, نوع کنتاکت, ولتاژ تغذیه, پوسته و آب بندی فقط زمانی ارزش دارند که نصب و هم راستایی نیز درست انجام شوند. ارتفاع پرتو باید با خودرو و عابر هماهنگ باشد و در پروژه های دارای نقطه کور, استفاده از دو ردیف حفاظتی بررسی شود. سیم کشی, پایه سازی و آزمون قطع پرتو باید در یک تصیم اجرایی واحد قرار گیرند تا فتوسل صرفاً به صورت ظاهری نصب نشود. تک سازه می تواند تصاویر ورودی, مشخصات برد و شرایط محیط را بررسی کند و طرح مناسب را پیشنهاد دهد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, نوع درب, عرض دهانه, وضعیت ستون, مسیر کابل و شرایط نور و رطوبت را ارائه دهید تا پیشنهاد نهایی بر اساس نصب واقعی, تضمین کیفیت و نگهداری آینده آماده شود.
