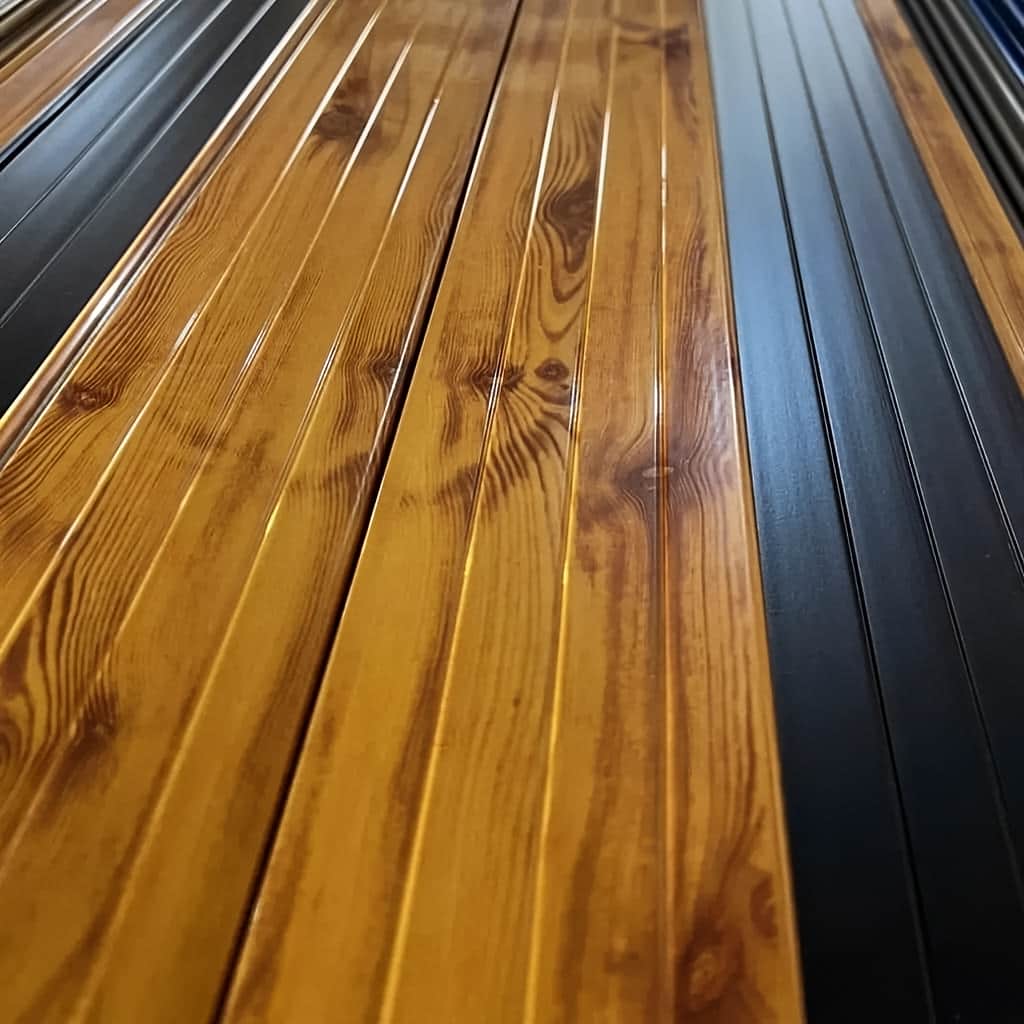

8 طرح کرکره برقی تیغه غضروفی
8 طرح کرکره برقی تیغه غضروفی برای پروژه ای بررسی می شوند که فرم برجسته پروفیل و ضخامت تیغه باید با عرض دهانه, وزن پرده و فشار محیط هماهنگ باشند. در ورودی یک کارگاه پرتردد, ساختار غضروفی باید هنگام بازوبسته شدن مکرر فرم خود را حفظ کند, اما در انباری با سقف کوتاه, قطر رول و فضای نصب موتور می توانند طرح نهایی را تغییر دهند. کرکره برقی تیغه غضروفی را می توان با پروفیل فولادی, پوشش گالوانیزه, رنگ الکترواستاتیک, ساختار تقویت شده, ریل ضدباد, قفل مرکزی, موتور ساید یا برق اضطراری سفارش داد. تفاوت این طرح ها فقط به نمای برجسته تیغه محدود نمی شود و وزن هر بخش, نوع کپس, عمق ریل, قطر شفت, توان گیربکس و روش زیرسازی را نیز تغییر می دهد. پیش از تولید باید تراز دهانه, شیب کف, مسیر تردد, فضای رول, محل تابلو فرمان و دسترسی تعمیر برسی شوند. انتخاب تیغه سبک برای دهانه عریض می تواند باعث لرزش و حرکت مایل شود و انتخاب نمونه بیش از حد سنگین نیز بار غیرضروری به موتور وارد می کند. هماهنگی فرم غضروفی, شفت, یاتاقان, ریل و تجهیزات ایمنی, دوام و امنیت پروژه را افزایش می دهد. قیمت نهایی نیز به ابعاد, جنس پروفیل, پوشش, قطعات و شرایط اجرا وابسته است. تک سازه در چنین پروژه ای باید سفارش را از روی محدودیت واقعی محل تنظیم کند تا کرکره برقی تیغه غضروفی در بهره برداری روزانه, حرکت روان و تعمیرپذیری مناسبی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه عریض کارگاه | در این سناریو فرم غضروفی تیغه, ضخامت پروفیل, خمش شفت و عمق ریل باید هم زمان بررسی شوند تا پرده در میانه دهانه موج برندارد. | طرح تقویت شده همراه با شفت و زیرسازی متناسب با عرض واقعی انتخاب شود. |
| ورودی پرتردد انبار | بازوبسته شدن مکرر به موتور ساید, گیربکس, یاتاقان, کپس و محل اتصال تیغه ها فشار بیشتری وارد می کند. | چرخه کاری موتور بر اساس برنامه واقعی ورود و خروج تعیین شود. |
| محیط مرطوب یا قابل شست وشو | پوشش گالوانیزه, رنگ مقاوم و محافظت لبه های برش بر دوام تیغه غضروفی و جلوگیری از خوردگی اثر دارند. | نوع پوشش با میزان تماس آب و مواد موجود در محیط هماهنگ شود. |
| محدودیت فضای رول | ارتفاع کم بالای دهانه, قطر شفت, فرم پروفیل غضروفی, محل موتور و ارتفاع مفید عبور را محدود می کند. | قطر تقریبی رول پیش از ساخت قاب بالای ورودی محاسبه شود. |

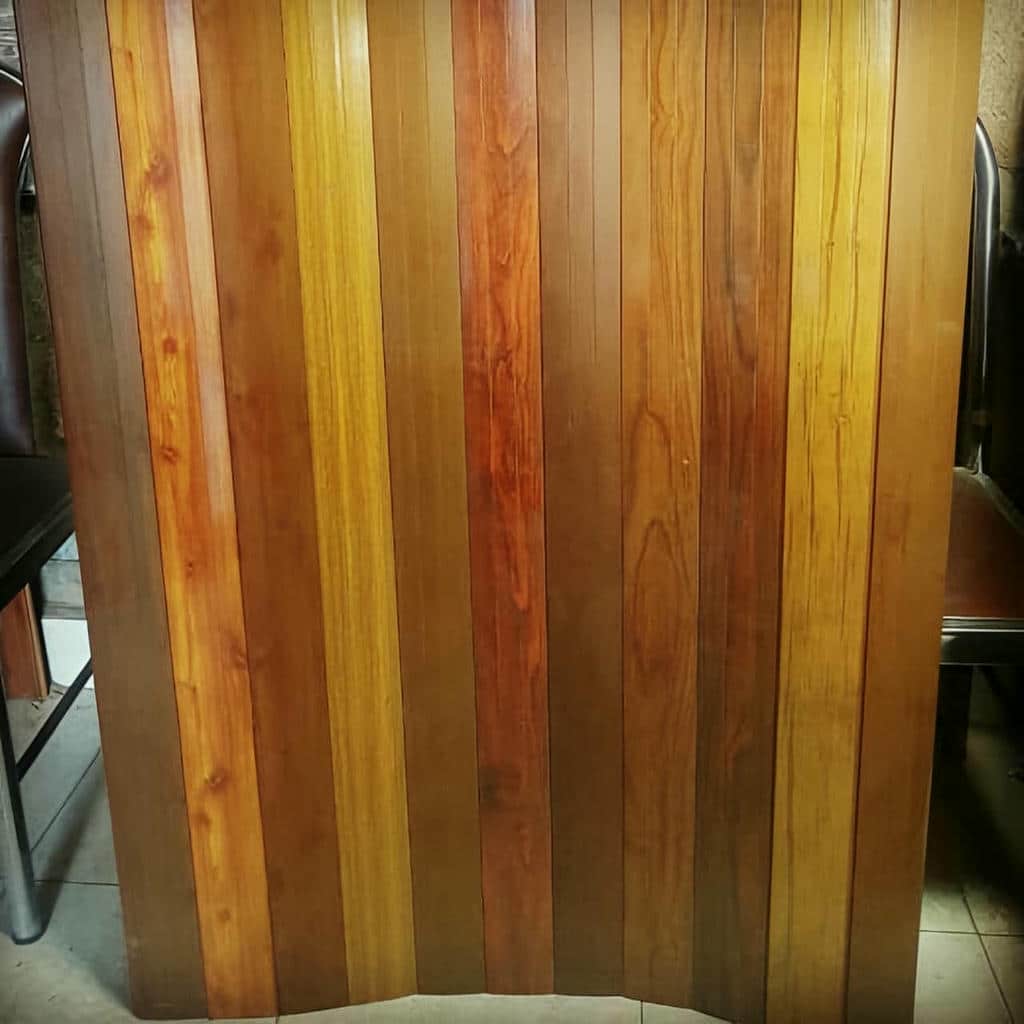

| ورودی در معرض باد | ریل عمیق, کپس ضدباد و مهار پیوسته می توانند حرکت جانبی تیغه را در برابر فشار محیط کنترل کنند. | جهت فشار و میزان بازبودن اطراف دهانه پیش از انتخاب ریل بررسی شود. |
| نیاز به ظاهر صنعتی منظم | رنگ الکترواستاتیک و یکنواختی برجستگی های پروفیل بر نظم خطوط افقی و هماهنگی کرکره با نمای پروژه اثر می گذارند. | نمونه رنگ و فرم تیغه کنار متریال واقعی نما دیده شود. |
| نیاز به قفل مکانیکی | قفل مرکزی یا جانبی باید با تیغه انتهایی, کف پروژه و فرمان موتور هماهنگ باشد تا هنگام حرکت درگیر نماند. | روش قفل کردن و مسئولیت کاربران پیش از تولید مشخص شود. |
| احتمال قطع برق | زنجیر خلاص کن, برق اضطراری یا فرمان دستی امکان بازکردن کنترل شده پرده را هنگام قطع تغذیه فراهم می کنند. | راهکار اضطراری بر اساس وزن پرده و دسترسی اپراتور انتخاب شود. |
| سفارش و اجرای پروژه | ابعاد, ضخامت تیغه, پوشش, موتور, شفت, ریل, فتوسل, حمل و زیرسازی بر قیمت و برنامه نصب اثر دارند. | استعلام پس از بازدید و تهیه فهرست کامل قطعات انجام شود. |

اطلاعات تماس
کاربرد 8 طرح غضروفی در شرایط واقعی پروژه
طرح های کرکره برقی تیغه غضروفی هنگامی قابل مقایسه هستند که هرکدام در برابر یک نیاز اجرایی مشخص قرار گیرند. طرح فولادی استاندارد برای دهانه ای با ابعاد متعادل بررسی می شود, اما نمونه تقویت شده در ورودی عریض یا پرتردد کاربرد بیشتری دارد. پوشش گالوانیزه برای محیط مرطوب, رنگ الکترواستاتیک برای نمای حساس و ریل ضدباد برای ورودی باز انتخاب می شود. طرح دارای قفل مرکزی در پروژه ای با کنترل دستی بیشتر و مدل مجهز به موتور ساید در پرده سنگین تر قابل بررسی است. برق اضطراری نیز محدودیت قطع تغذیه را پاسخ می دهد. نام طرح به تنهایی نتیجه پروژه را مشخص نمی کند؛ زیرا فرم پروفیل, وزن پرده, فضای جمع شدن رول, مسیر عبور و وضعیت زیرسازی تعیین می کنند کدام گزینه امکان اجرای پایدار دارد.
طرح استاندارد برای ورودی با تردد متعادل
در ورودی یک انبار کوچک که رفت وآمد روزانه منظم اما محدود است, تیغه غضروفی استاندارد می تواند میان مقاومت, وزن و هزینه اجرا تعادل ایجاد کند. برجستگی های پروفیل به حفظ فرم تیغه کمک می کنند و در صورت انتخاب ضخامت مناسب, پرده هنگام حرکت ثبات مطلوبی خواهد داشت. عرض دهانه, ارتفاع و تعداد چرخه ها باید پیش از سفارش ثبت شوند. استفاده از تیغه ای که فقط بر اساس ظاهر انتخاب شده است ممکن است در ارتفاع زیاد لرزش ایجاد کند یا وزن غیرضروری به مجموعه اضافه نماید.
در اجرای این طرح, ریل ها باید موازی و روی سطح مقاوم نصب شوند. فاصله کم میان ریل ها اصطکاک ایجاد می کند و فاصله زیاد موجب لقی و ضربه تیغه خواهد شد. شفت نیز باید وزن رول را بدون خمش محسوس تحمل کند. اگر بالای دهانه فضای محدودی دارد, قطر رول پیش از تولید محاسبه می شود تا ارتفاع عبور کاهش پیدا نکند. طرح استاندارد زمانی نتیجه مناسبی می دهد که تیغه, کپس, ریل, شفت و موتور با یکدیگر و با شرایط واقعی پروژه هماهنگ باشند.

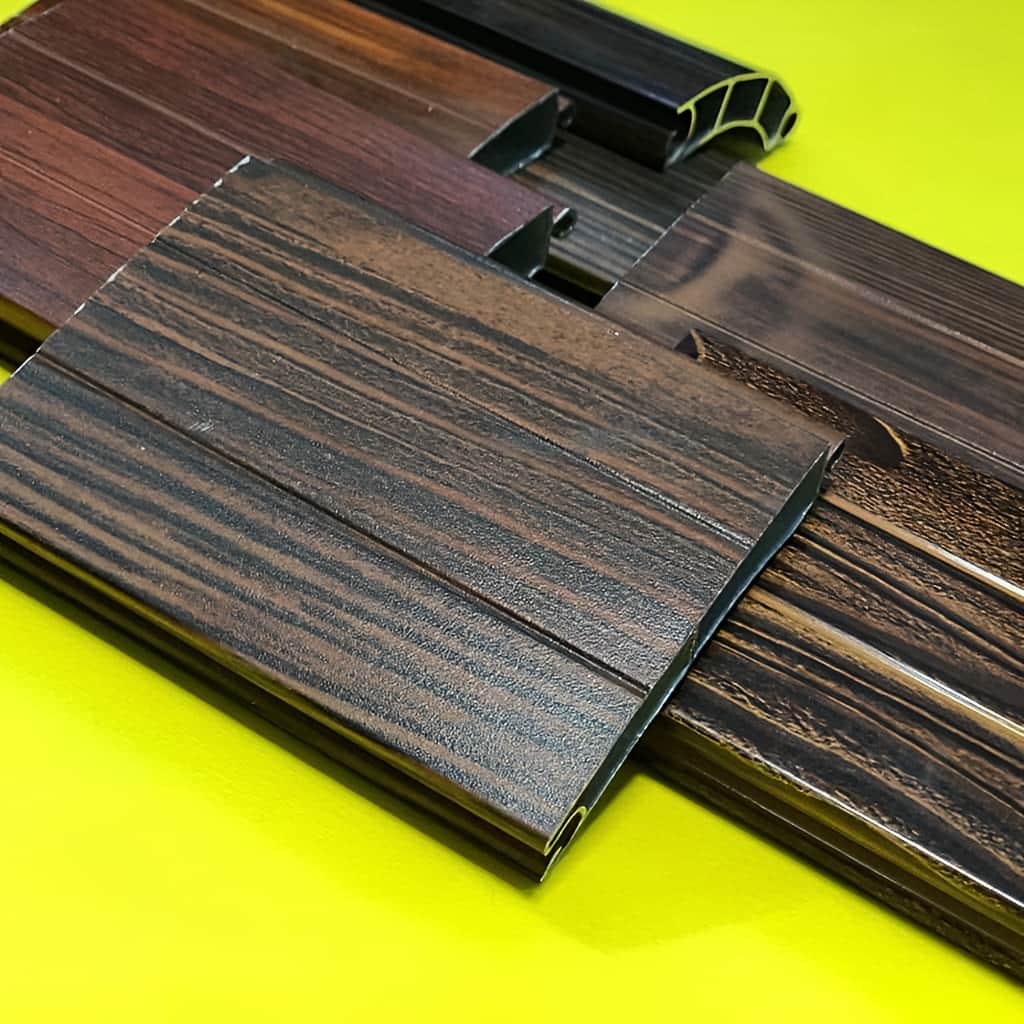

طرح تقویت شده برای دهانه عریض و پرتردد
در کارگاهی که دهانه عریض است و تجهیزات حمل در طول روز چندین بار عبور می کنند, تیغه تقویت شده باید علاوه بر وزن پرده, فشار جانبی و چرخه کاری را تحمل کند. ضخامت پروفیل و فرم غضروف ها بر مقاومت مقطع اثر دارند, اما شفت و موتور نیز باید متناسب با بار جدید انتخاب شوند. افزایش وزن بدون تغییر تجهیزات انتقال نیرو می تواند باعث داغ شدن موتور یا خمش محور شود. تصمیم اجرایی باید از محاسبه کل پرده آغاز شود و تنها به انتخاب تیغه سنگین تر محدود نماند.
ریل عمیق و مهار پیوسته در این پروژه اهمیت بیشتری دارند. اگر ریل روی پوشش ضعیف نصب شود, فشار پرده می تواند اتصال را جابه جا کند. صفحات موتور و یاتاقان نیز باید روی فریم مقاوم و هم تراز قرار گیرند. در زمان تحویل, چند چرخه متوالی اجرا می شود تا حرکت مایل, صدای ضربه یا تغییر سرعت مشخص گردد. طرح تقویت شده هنگامی قابل اتکا است که مسیر انتقال بار از تیغه تا سازه بدون نقطه ضعیف طراحی شده باشد.

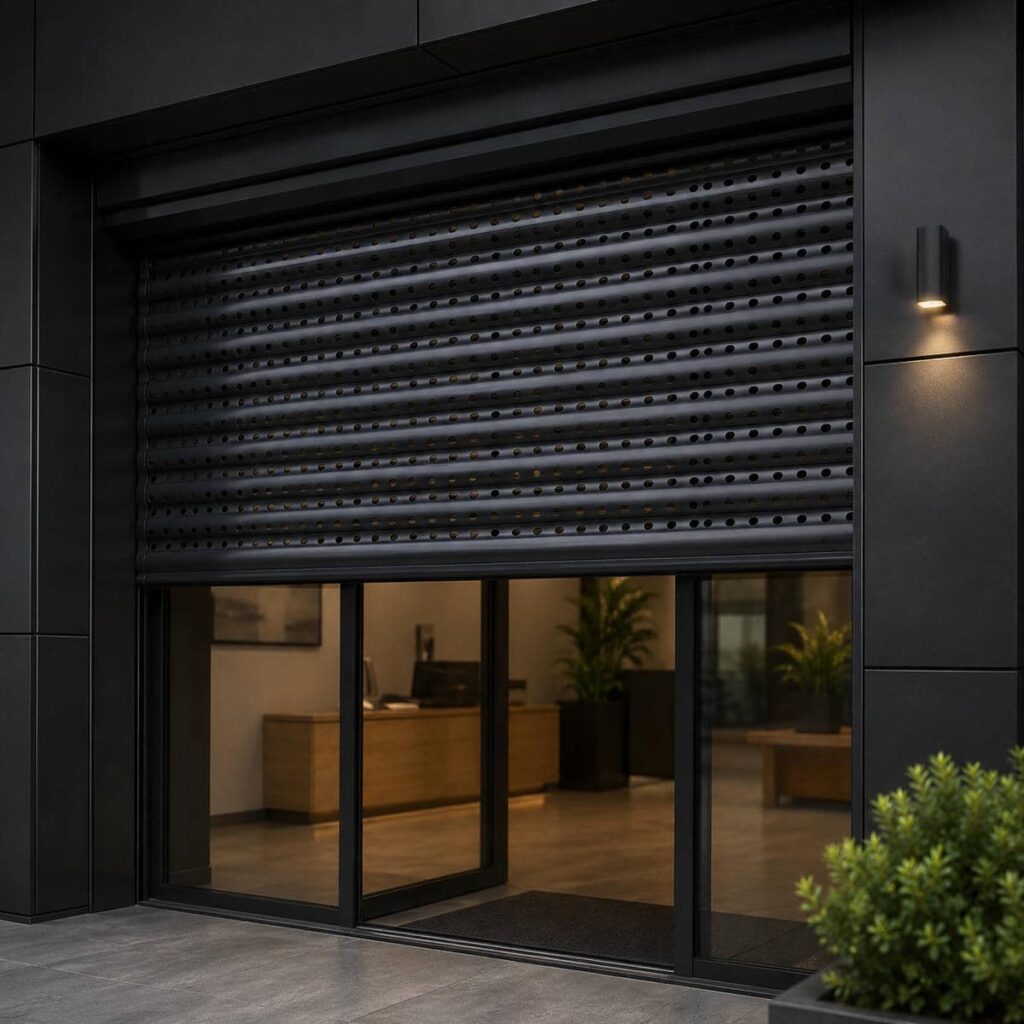

طرح گالوانیزه برای محیط مرطوب پروژه
در فضایی که شست وشو, بخار یا رطوبت بخشی از شرایط روزانه است, پوشش تیغه غضروفی نقش مستقیمی در دوام پروژه دارد. مدل گالوانیزه می تواند مقاومت سطح را در برابر خوردگی افزایش دهد, اما نقاط برش, سوراخ کاری و اتصال نیز باید محافظت شوند. اگر پوشش در زمان حمل یا نصب خراش عمیق بردارد, خوردگی ممکن است از همان ناحیه آغاز شود. نوع مواد شوینده و میزان تماس آب باید پیش از انتخاب پوشش مشخص باشند تا نمونه متناسب با شرایط واقعی محل سفارش داده شود.
موتور, تابلو فرمان و کابل ها نیز باید از مسیر پاشش آب دور بمانند. قرارگیری تجهیزات برقی زیر محل تخلیه یا شست وشو می تواند مزیت پوشش تیغه را بی اثر کند. ریل ها باید طوری اجرا شوند که آب و آلودگی در کف آن ها جمع نشود. در بازدیدهای دوره ای, تغییر رنگ, خراش و آسیب نقاط اتصال بررسی می شوند. طرح گالوانیزه زمانی عملکرد مناسبی دارد که متریال مقاوم با نصب صحیح و برنامه نگهداری سازگار همراه شود.
- طرح استاندارد را برای دهانه متعادل و تردد معمول بررسی کنید.
- در ورودی عریض, تیغه تقویت شده را همراه با شفت مقاوم انتخاب کنید.
- پوشش گالوانیزه را با شرایط واقعی رطوبت هماهنگ سازید.
- وزن پرده را پیش از تعیین موتور و یاتاقان محاسبه کنید.
- طرح نهایی را بر اساس محدودیت پروژه و نه فقط ظاهر تیغه انتخاب کنید.

ساختار غضروفی و قطعاتی که دوام پروژه را می سازند
پس از مشخص شدن کاربرد, عملکرد کرکره برقی تیغه غضروفی به فرم پروفیل و ارتباط میان اجزای مکانیکی وابسته می شود. برجستگی ها و فرورفتگی های تیغه می توانند پایداری مقطع را افزایش دهند, اما ضخامت ورق, کیفیت شکل دهی و یکنواختی اتصال ها نیز اهمیت دارند. وزن پرده باید با قطر شفت, ظرفیت یاتاقان و توان موتور هماهنگ باشد. کپس ها حرکت جانبی تیغه را محدود می کنند و ریل مسیر عمودی را حفظ می نماید. تیغه ابتدایی, تیغه انتهایی, گیربکس و زنجیر انتقال نیز در حرکت مجموعه نقش دارند. استفاده از پروفیل مقاوم در کنار ریل کم عمق یا شفت ضعیف, نتیجه مطمئنی ایجاد نمی کند. دوام پروژه از هماهنگی تیغه, پوشش, ریل, شفت, موتور و زیرسازی شکل می گیرد.
فرم غضروف ها و رفتار تیغه در دهانه
فرم غضروفی با ایجاد خطوط برجسته روی پروفیل می تواند مقاومت تیغه را در برابر خمش افزایش دهد. فاصله, عمق و یکنواختی این خطوط باید در تمام طول تیغه ثابت باشند تا پرده هنگام بسته شدن سطح منظمی ایجاد کند. اگر شکل دهی نامنظم باشد, اتصال تیغه ها ممکن است در بعضی نقاط سفت و در بخش های دیگر آزاد شود. این اختلاف در دهانه عریض به لرزش و صدای بیشتر منجر خواهد شد. نمونه پروفیل باید پیش از تولید از نظر فرم, ضخامت و کیفیت لبه اتصال بررسی شود.
رفتار تیغه روی شفت نیز به فرم پروفیل وابسته است. برجستگی زیاد می تواند قطر رول را افزایش دهد و در فضای محدود بالای دهانه مشکل ایجاد کند. در مقابل, پروفیل بسیار کم عمق ممکن است مقاومت مورد انتظار پروژه را فراهم نکند. انتخاب باید میان پایداری در حالت بسته و جمع شدن منظم روی شفت تعادل ایجاد کند. ارتفاع پرده, قطر محور و محل قاب رول باید همراه با نمونه واقعی تیغه بررسی شوند تا محاسبه فضای نصب دقیق تر باشد.
ضخامت ورق و پوشش سطح در محیط پروژه
ضخامت ورق بر وزن, مقاومت و نحوه رول شدن پرده اثر مستقیم دارد. در دهانه کوچک, افزایش بی دلیل ضخامت می تواند موتور و شفت را سنگین تر کند, اما در ورودی عریض یا در معرض فشار, تیغه نازک پایداری کافی نخواهد داشت. کیفیت ورق و یکنواختی ضخامت نیز مهم هستند. دو پروفیل با ظاهر مشابه ممکن است در برابر خمش و تردد رفتار متفاوتی داشته باشند. انتخاب ضخامت باید پس از ثبت عرض, ارتفاع, فشار محیط و چرخه کاری انجام شود.

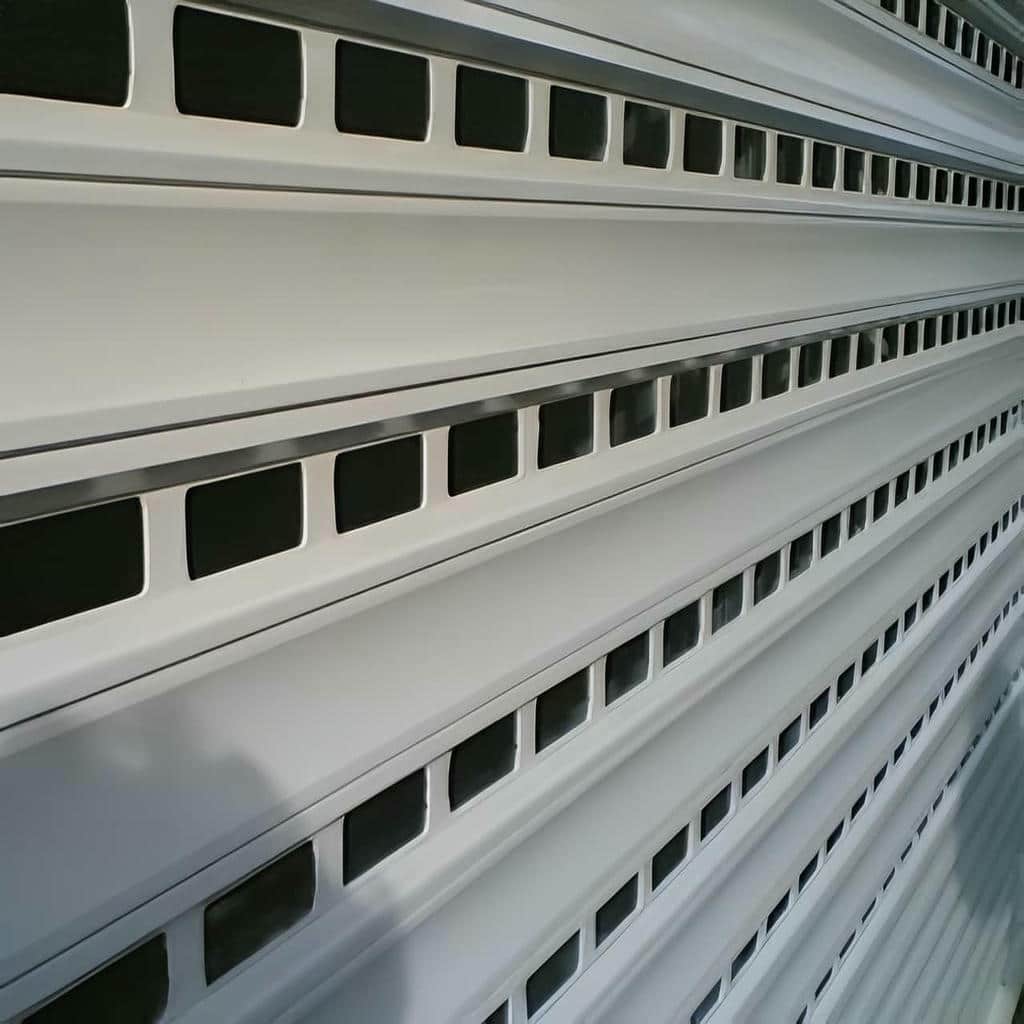

رنگ الکترواستاتیک یا پوشش گالوانیزه علاوه بر ظاهر, از سطح فلز محافظت می کنند. آماده سازی مناسب زیرکار و پوشش کامل لبه ها بر دوام رنگ اثر دارند. حمل نامناسب ممکن است برجستگی ها را خراش دهد و ظاهر خطوط غضروفی را نامنظم کند. در پروژه ای با نمای حساس, نمونه رنگ باید کنار قاب و مصالح اصلی دیده شود. پوشش زیبا نباید جای بررسی ضخامت, فرم پروفیل و کیفیت اتصال تیغه ها را بگیرد.
کپس, ریل و شفت در مسیر حرکت پرده
کپس های جانبی از جابه جایی طولی تیغه ها جلوگیری می کنند و آن ها را در مسیر ریل نگه می دارند. نوع کپس باید با شکل پروفیل غضروفی و عرض دهانه هماهنگ باشد. در ورودی بادگیر, کپس ضدباد یا قلاب جانبی می تواند داخل ریل عمیق درگیر شود. فاصله ریل ها باید دقیق تنظیم گردد؛ فاصله کم باعث اصطکاک و فاصله زیاد موجب لقی, صدا و ضربه خواهد شد. مسیر داخلی ریل نیز باید از پیچ برجسته, براده و مصالح باقی مانده پاک باشد.
شفت وزن کامل پرده را در طول دهانه تحمل می کند. خمش محور باعث می شود رول به یک سمت حرکت کند و فشار بیشتری به یکی از ریل ها وارد شود. قطر و ضخامت شفت باید با وزن تیغه, ارتفاع و طول دهانه متناسب باشند. یاتاقان ها و صفحات نگهدارنده نیز باید در یک تراز نصب شوند. موتور قوی نمی تواند شفت ضعیف یا ریل ناموازی را جبران کند. حرکت روان فقط از هماهنگی این اجزا به دست می آید.
- فرم و یکنواختی غضروف ها را در نمونه واقعی کنترل کنید.
- ضخامت ورق را با عرض دهانه و فشار محیط تطبیق دهید.
- پوشش لبه ها و نقاط اتصال را پیش از نصب بررسی کنید.
- کپس و ریل را متناسب با فرم تیغه و شرایط باد انتخاب کنید.
- شفت و یاتاقان را بر اساس وزن کامل پرده سفارش دهید.

اندازه گیری و اجرای غضروفی در محدودیت واقعی محل
اجرای کرکره برقی تیغه غضروفی از بازدیدی آغاز می شود که باید مسیر تردد, فضای بالای دهانه و وضعیت سازه را به نقشه ساخت تبدیل کند. عرض ورودی ممکن است در بالا و پایین یکسان نباشد و ستون, چراغ, دوربین یا لوله تأسیسات می تواند محل ریل را تغییر دهد. نصب داخل دهانه بخشی از عرض مفید را اشغال می کند, در حالی که اجرای پشت دهانه به فریم و فضای رول بیشتری نیاز دارد. شیب کف نیز بر نحوه بسته شدن تیغه انتهایی و عملکرد قفل اثر می گذارد. مسیر برق, محل موتور, فتوسل و دسترسی تعمیر باید پیش از تکمیل نما مشخص شوند. تک سازه در این مرحله باید ابعاد, شرایط باد, محل عبور تجهیزات و محدودیت سقف را ثبت کند تا طرح غضروفی پس از نصب با فعالیت روزانه مجموعه تعارض نداشته باشد.
برداشت دهانه و محاسبه فضای جمع شدن
عرض دهانه باید در چند ارتفاع اندازه گیری شود تا انحراف ستون ها یا اختلاف پوشش مشخص گردد. ارتفاع نیز از کف نهایی تا پایین ترین مانع بالای ورودی ثبت می شود. اگر کف هنوز اجرا نشده باشد, ضخامت نهایی و شیب آن در محاسبه لحاظ خواهد شد. فرم غضروفی تیغه بر قطر رول اثر دارد و محاسبه آن باید با شفت و تیغه ابتدایی انجام شود. قاب بالای دهانه نباید پیش از مشخص شدن فضای واقعی جمع شدن ساخته شود.
در پروژه ای با سقف کوتاه, نوع موتور و محل صفحه نگهدارنده نیز بر ارتفاع آزاد اثر می گذارند. اگر نصب داخل دهانه مسیر عبور را محدود کند, اجرای پشت ستون یا ساخت فریم مستقل بررسی می شود. محل ریل باید از مسیر برخورد خودرو یا تجهیزات حمل دور باشد. اندازه گیری حرفه ای فقط ثبت طول و عرض نیست؛ این مرحله باید قطر رول, مسیر تردد و دسترسی سرویس را نیز وارد تصمیم اجرایی کند.

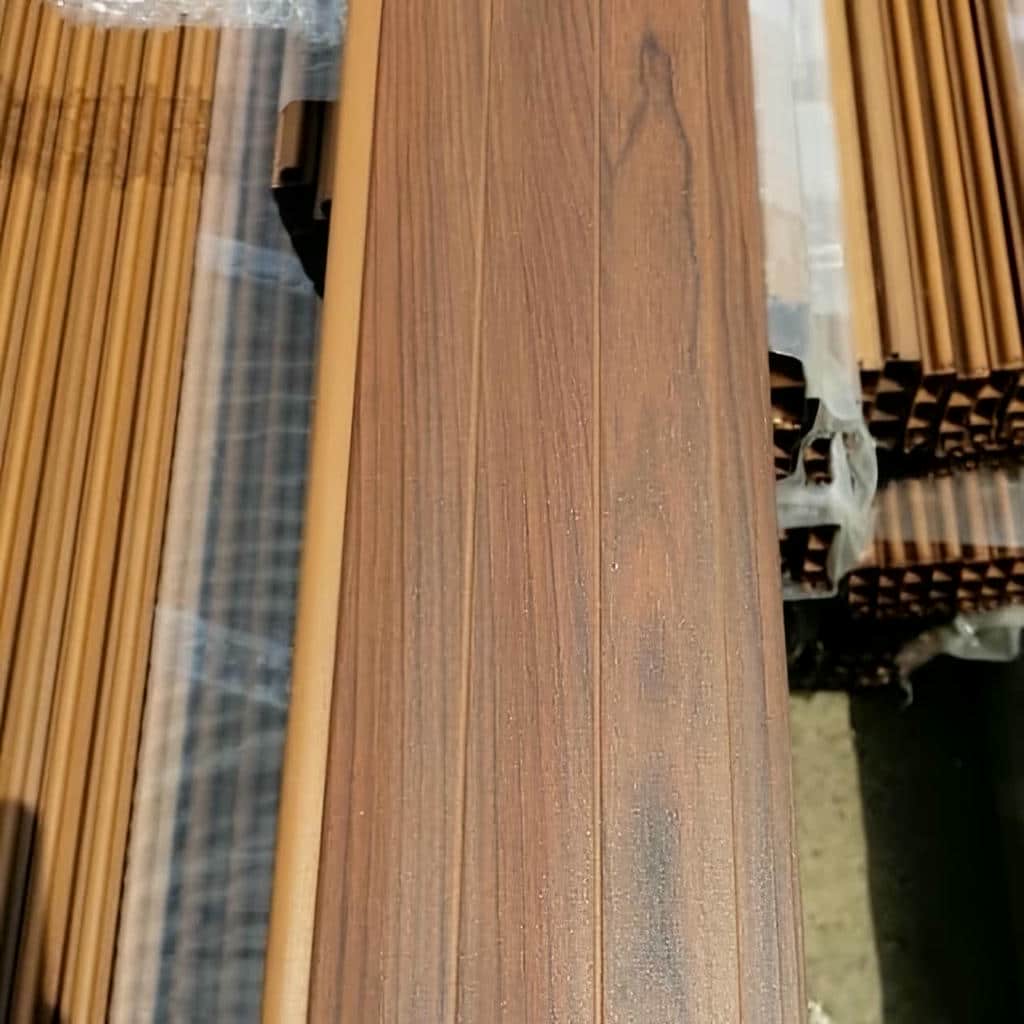

زیرسازی صفحات و نصب ریل های پروژه
صفحه موتور و یاتاقان باید روی بخش مقاوم سازه قرار گیرند. نصب آن ها روی سنگ نما, ورق سبک یا بلوک ضعیف بدون پشتیبانی مناسب می تواند موجب لرزش و تغییر تراز شفت شود. اگر ستون ها استحکام کافی ندارند, فریم فلزی مستقل ساخته می شود. دو صفحه باید هم ارتفاع باشند تا محور افقی باقی بماند. اختلاف تراز باعث جمع شدن مایل پرده و فشار نامساوی به ریل ها خواهد شد.
ریل ها باید شاقول, موازی و متناسب با ضخامت تیغه نصب شوند. در مدل ضدباد, فضای داخلی ریل باید عبور کپس یا قلاب جانبی را بدون گیر ممکن کند. پیچ ها نباید وارد مسیر حرکت شوند و مصالح اضافی باید پیش از نصب پرده پاک شوند. مهار ریل در طول ارتفاع نیز اهمیت دارد, زیرا فشار جانبی می تواند بخش های بدون اتصال کافی را جابه جا کند. زیرسازی دقیق, عملکرد تیغه غضروفی را در استفاده مداوم حفظ می کند.
تنظیم موتور و عیب یابی پیش از تحویل
پس از مونتاژ, حدود بالا و پایین موتور تنظیم می شوند تا تیغه ها روی رول فشرده نشوند و تیغه انتهایی نیز با فشار اضافی روی کف قرار نگیرد. پرده باید چند بار در مسیر کامل حرکت کند. حرکت مایل معمولاً به تراز شفت, فاصله ریل یا اتصال تیغه ابتدایی مربوط است. صدای ساییدگی نیز می تواند از کپس, ریل یا وجود جسم خارجی ایجاد شود. افزایش توان موتور برای جبران گیر مکانیکی راهکار مناسبی نیست.
فتوسل, ریموت, کلید دستی و روش بازکردن اضطراری جداگانه آزمایش می شوند. اگر پروژه دارای برق پشتیبان باشد, قطع تغذیه اصلی برای بررسی عملکرد واقعی شبیه سازی می گردد. کاربر باید روش استفاده از خلاص کن و نشانه های حرکت غیرعادی را بداند. هنگام تحویل, پوشش تیغه, نظم خطوط غضروفی, صدای حرکت و توقف انتهایی بررسی می شوند. پروژه زمانی کامل است که ظاهر و عملکرد مکانیکی به صورت هم زمان تأیید شده باشند.
- عرض و ارتفاع را در چند نقطه و بر اساس کف نهایی ثبت کنید.
- قطر رول را پیش از ساخت قاب بالای دهانه محاسبه کنید.
- صفحات موتور و یاتاقان را روی فریم هم تراز اجرا کنید.
- ریل ها را متناسب با کپس و شرایط فشار جانبی نصب کنید.
- حرکت, فتوسل و حالت اضطراری را هنگام تحویل آزمایش کنید.

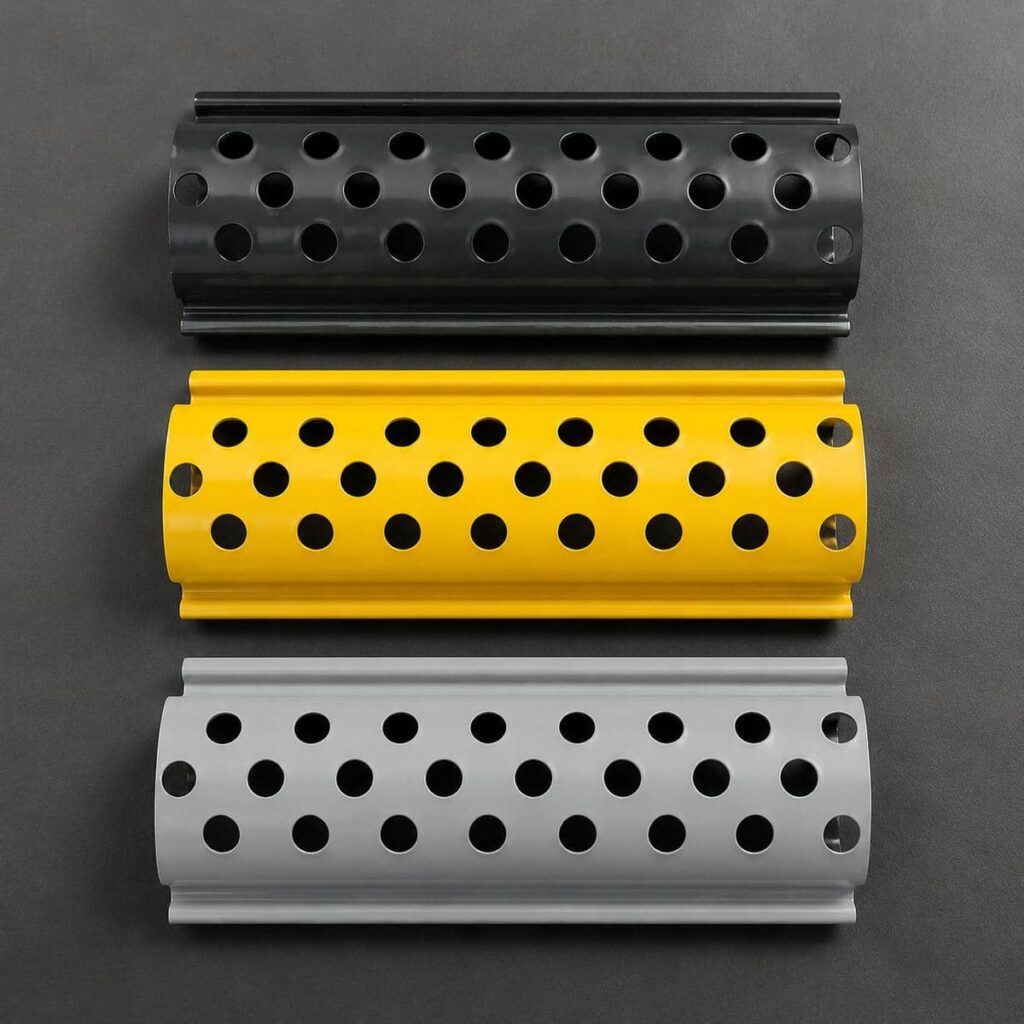

قیمت, سفارش و نگهداری با خدمات تک سازه
پس از تأیید اندازه گیری و روش اجرا, سفارش باید همه تصمیم های پروژه را به مشخصات روشن قطعات تبدیل کند. قیمت کرکره برقی تیغه غضروفی به عرض و ارتفاع, ضخامت ورق, فرم پروفیل, نوع پوشش, وزن پرده, موتور, شفت, ریل و تجهیزات فرمان وابسته است. طرح تقویت شده, گالوانیزه, ضدباد یا دارای برق اضطراری ممکن است فرایند تولید و مونتاژ متفاوتی داشته باشد. زیرسازی فلزی, قاب رول, کابل کشی, حمل و محدودیت دسترسی نیز بر حجم اجرا اثر می گذارند. سفارش حرفه ای باید رنگ, سمت موتور, نوع قفل, روش بازکردن اضطراری و چرخه کاری را مشخص کند. نگهداری پس از نصب شامل پاک سازی ریل, کنترل کپس ها, بررسی صدای حرکت و آزمایش تجهیزات ایمنی است. خدمات تک سازه هنگامی دقیق تر خواهد بود که برآورد بر پایه بازدید واقعی و فهرست کامل اجزای پروژه انجام شود.
عوامل مؤثر بر قیمت تیغه غضروفی
ابعاد دهانه مقدار تیغه و وزن کلی پرده را تعیین می کنند, اما ضخامت ورق, عمق غضروف ها و نوع پروفیل نیز بر متریال موردنیاز اثر دارند. پوشش گالوانیزه, رنگ سفارشی یا ساختار ضدباد مشخصات تولید را تغییر می دهد. افزایش وزن به موتور متناسب, شفت مقاوم تر, یاتاقان مناسب و صفحات محکم تری نیاز دارد. ریل عمیق, فتوسل, ریموت, قفل و برق اضطراری نیز بخشی از سفارش هستند و باید در مقایسه پیشنهادها دیده شوند.
شرایط محل نصب نیز بر قیمت پروژه اثر می گذارد. ساخت فریم فلزی, اصلاح ستون, جابه جایی تجهیزات, بازکردن کرکره قبلی و کابل کشی پنهان حجم اجرا را تغییر می دهند. حمل شفت و تیغه های بلند به مسیر دسترسی وابسته است. در پروژه چنددهانه ای, هماهنگی رنگ و خطوط غضروفی به تولید دقیق تری نیاز دارد. مقایسه معتبر زمانی امکان پذیر است که مشخصات تیغه, موتور, ریل, زیرسازی و خدمات نصب در پیشنهادهای مختلف یکسان باشند.
مراحل سفارش از بازدید تا اجرای نهایی
سفارش اولیه با دریافت تصاویر, ابعاد تقریبی, نوع کاربری و میزان تردد آغاز می شود. این اطلاعات برای پیشنهاد طرح اولیه مفید هستند, اما تولید باید پس از برداشت دقیق انجام گیرد. در بازدید, عرض, ارتفاع, فضای رول, زیرسازی, مسیر برق, شرایط باد و شیب کف ثبت می شوند. سپس ضخامت تیغه, پوشش, موتور, شفت, ریل و تجهیزات ایمنی انتخاب می گردند. در پروژه حساس به نما, نمونه رنگ و فرم پروفیل پیش از تولید تأیید می شود.
پس از تأیید مشخصات, نقشه ساخت و برنامه آماده سازی محل تنظیم می شود. فریم و کابل کشی پیش از ورود قطعات تکمیل می گردند تا نصب بدون توقف انجام شود. پس از مونتاژ, حدود موتور, فتوسل و فرمان ها تنظیم می شوند و حرکت پرده آزمایش می گردد. ثبت مشخصات تیغه, موتور و پوشش برای تعمیرات آینده اهمیت دارد. این فرایند سفارش را از انتخاب یک نمونه تصویری به اجرای متناسب با دهانه واقعی تبدیل می کند.
نگهداری و تعمیر تیغه در استفاده روزانه
ریل ها باید از گردوغبار فشرده, شن و اجسام کوچک پاک بمانند. باقی ماندن مانع در مسیر می تواند تیغه را به یک سمت هدایت کند و به کپس ها فشار وارد سازد. تغییر صدای حرکت, لرزش, توقف نامنظم یا بسته نشدن کامل نشانه نیاز به بررسی هستند. برخورد خودرو یا تجهیزات با ریل نیز ممکن است تراز مجموعه را تغییر دهد, حتی اگر آسیب ظاهری محدود باشد. ادامه استفاده هنگام گیرکردن می تواند دامنه خرابی را افزایش دهد.
تعمیر باید با عیب یابی کامل مسیر حرکت آغاز شود. صدای اضافی ممکن است از ریل, کپس, شفت, یاتاقان, زنجیر یا موتور ایجاد شده باشد. تعویض موتور بدون بررسی بخش مکانیکی می تواند مشکل اصلی را باقی بگذارد. پوشش خراش خورده نیز باید پیش از گسترش خوردگی ترمیم شود. در سیستم دارای برق اضطراری, باتری و عملکرد حالت قطع برق به صورت دوره ای آزمایش می شوند. نگهداری منظم, ظاهر خطوط غضروفی و حرکت روان پرده را حفظ می کند.
- استعلام را پس از تعیین ضخامت و فرم کامل تیغه دریافت کنید.
- پوشش, موتور و ریل را پیش از ثبت سفارش نهایی کنید.
- مشخصات پروفیل و تجهیزات را برای تعمیرات آینده نگهداری کنید.
- ریل, کپس و زنجیر را در بازدیدهای دوره ای بررسی کنید.
- در صورت حرکت مایل یا صدای جدید, سیستم را بازبینی کنید.
تیغه غضروفی دارای برجستگی ها و فرورفتگی هایی در فرم پروفیل است که می توانند پایداری مقطع را افزایش دهند. نتیجه نهایی فقط به ظاهر این خطوط وابسته نیست و ضخامت ورق, کیفیت شکل دهی و اتصال تیغه ها نیز اهمیت دارند. در دهانه عریض, فرم مناسب می تواند لرزش را کاهش دهد, اما شفت, ریل و موتور نیز باید متناسب با وزن پرده انتخاب شوند.
برای دهانه عریض معمولاً طرح تقویت شده با ورق متناسب, ریل عمیق و شفت مقاوم بررسی می شود. وزن کامل پرده و فشار باد باید پیش از تعیین موتور محاسبه شوند. اگر ورودی رو به فضای باز باشد, کپس یا سیستم ضدباد اهمیت بیشتری دارد. انتخاب نهایی پس از اندازه گیری و بررسی زیرسازی انجام می شود و ظاهر پروفیل به تنهایی معیار کافی نیست.
قیمت به ابعاد, ضخامت ورق, فرم پروفیل, نوع پوشش, موتور, شفت, ریل و تجهیزات فرمان وابسته است. طرح گالوانیزه, تقویت شده, ضدباد یا دارای برق اضطراری مشخصات سفارش را تغییر می دهد. زیرسازی, حمل و محدودیت نصب نیز بر برآورد اثر دارند. برای استعلام دقیق, بازدید محل و ثبت فهرست کامل قطعات ضروری است.
تصاویر دهانه, ابعاد تقریبی, نوع کاربری, میزان تردد و شرایط محیط اطلاعات اولیه هستند. پیش از تولید باید فضای رول, محل ریل, زیرسازی, مسیر برق, شیب کف و فشار باد اندازه گیری شوند. ضخامت تیغه, نوع پوشش, موتور و روش بازکردن اضطراری نیز در ادامه انتخاب می شوند. ثبت این موارد احتمال تغییر قطعات یا محدودیت هنگام نصب را کاهش می دهد.
پوشش گالوانیزه مقاومت سطح را افزایش می دهد, اما لبه های برش, نقاط اتصال و خراش های ایجادشده هنگام نصب نیز باید محافظت شوند. تجهیزات برقی باید از آب مستقیم دور بمانند و ریل ها محل تجمع رطوبت نباشند. در محیط دارای مواد خورنده, سازگاری پوشش باید جداگانه بررسی شود. نگهداری صحیح بخش مهمی از دوام این طرح است.
حرکت مایل, صدای ساییدگی, تغییر شکل تیغه, گیرکردن داخل ریل یا توقف نامنظم نشانه نیاز به بررسی هستند. ایراد ممکن است از کپس, ریل, شفت, یاتاقان, زنجیر یا موتور ایجاد شده باشد. ادامه استفاده در حالت غیرعادی می تواند آسیب را گسترش دهد. عیب یابی باید پیش از تعویض قطعه, تمام مسیر حرکت و انتقال نیرو را بررسی کند.
جمع بندی
8 طرح کرکره برقی تیغه غضروفی باید بر اساس عرض دهانه, تردد و محدودیت واقعی محل مقایسه شوند. طرح فولادی استاندارد, تقویت شده, گالوانیزه, رنگ الکترواستاتیک, ضدباد, دارای قفل مرکزی, موتور ساید و برق اضطراری برای پروژه های متفاوتی کاربرد دارند. ضخامت ورق, فرم غضروف ها, کپس, عمق ریل, قطر شفت, توان موتور و مقاومت زیرسازی مشخص می کنند کدام طرح عملکرد پایدارتری خواهد داشت. قیمت نیز به همین مشخصات, پوشش, تجهیزات فرمان, حمل و جزئیات نصب وابسته است و باید پس از اندازه گیری برآورد شود. تک سازه می تواند با بررسی فضای رول, مسیر تردد و فشار محیط, میان وزن پرده و استحکام موردنیاز هماهنگی ایجاد کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه و اطلاعات کاربری را آماده کنید تا پیشنهاد نهای بر اساس پروژه واقعی, محدودیت فضا و سطح عملکرد مورد انتظار تنظیم شود.
