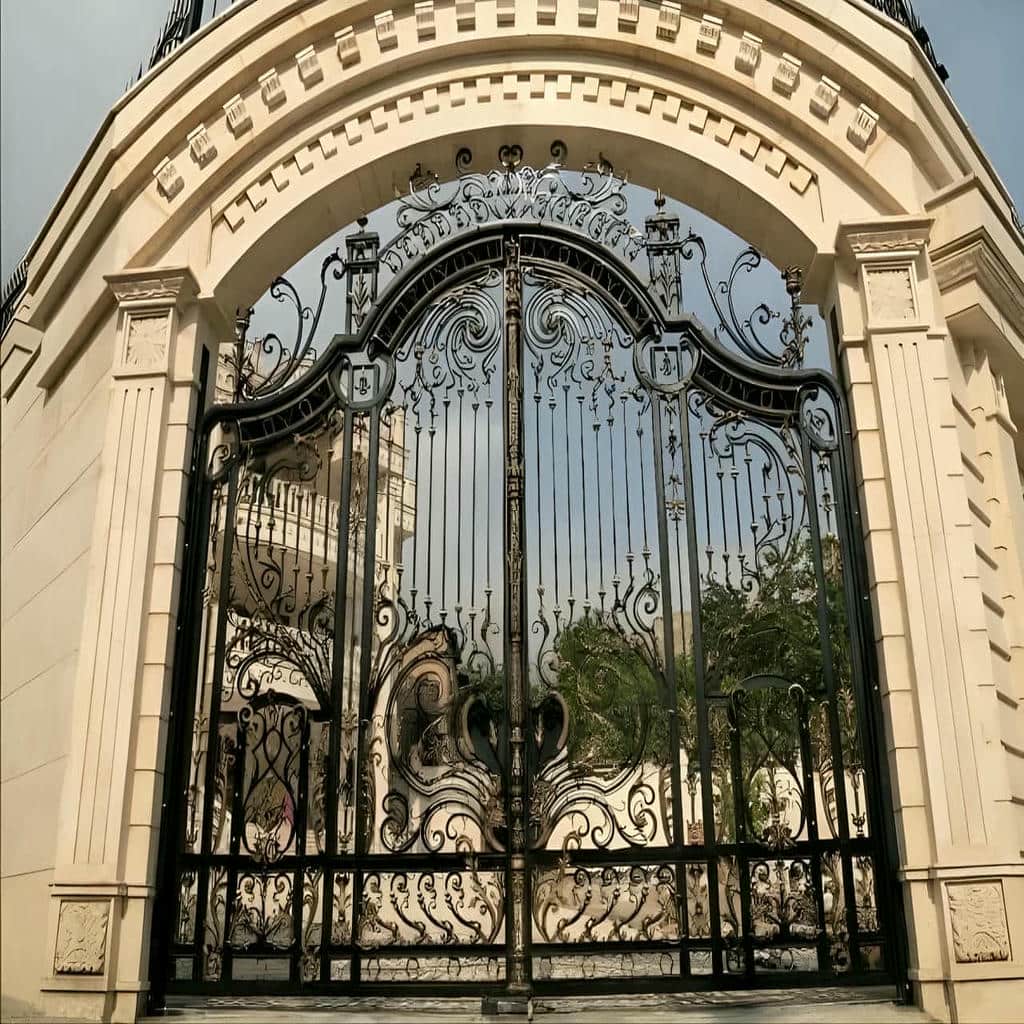

9 طرح درب فلزی ریلی باغ
9 طرح درب فلزی ریلی باغ برای پروژه ای انتخاب می شوند که طول دیوار جانبی, تراز مسیر و فضای ورود خودرو باید پیش از تعیین وزن لنگه و مدل ریل بررسی شوند. در باغی که پشت ورودی فضای توقف محدودی دارد, حذف قوس باز شدن درب لولایی می تواند عبور خودرو را آسان تر کند, اما فقط در صورتی که کنار دهانه فضای کافی برای جمع شدن کامل لنگه وجود داشته باشد. در پروژه ای دیگر, خاک نرم یا شیب طولی مسیر باعث می شود ریل کف بدون زیرسازی مناسب از تراز خارج شود و حرکت درب پس از مدتی سنگین گردد. برسی درب فلزی ریلی باغ باید از عرض مفید دهانه, طول آزاد دیوار, نوع چرخ, ریل, راهنمای بالایی, کلاف, ورق, قفل و امکان نصب موتور آغاز شود. طرح تمام ورق, حصاری, خطی مدرن, قاب دار, چوب نما, فرفورژه, کنسولی, دارای نفررو و مدل آماده موتور هرکدام برای محدودیت متفاوتی مناسب هستند. انتخاب نادرست می تواند به خروج چرخ از مسیر, کاهش عرض عبور, فشار اضافه بر موتور یا خوردگی زودهنگام ریل منجر شود. هزینه ساخت نیز به ابعاد, متریال, ساختار حرکت و شرایط اجرا وابسته است. تک سازه در تنظیم سفارش, مدل انتخابی را با وضعیت واقعی دیوار, کف و تردد پروژه هماهنگ می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| سناریوی حیاط کم عمق | در پروژه ای که خودرو نزدیک ورودی توقف می کند, حرکت جانبی لنگه فضای داخلی را آزاد نگه می دارد, اما به طول دیوار کافی نیاز دارد. | طول جمع شدن کامل درب را کنار دهانه و بدون مانع اندازه گیری کنید. |
| سناریوی کف خاکی یا نشست پذیر | ریل کف روی زیرسازی ضعیف ممکن است تغییر تراز دهد و فشار نامنظمی به چرخ, بلبرینگ و موتور وارد کند. | پیش از نصب, بستر ریل را با زیرسازی پیوسته و مقاوم آماده نمایید. |
| سناریوی مسیر دارای شیب طولی | شیب مسیر می تواند باعث حرکت خودکار لنگه یا افزایش نیروی لازم برای باز و بسته شدن درب ریلی شود. | تراز ریل و ظرفیت موتور را بر اساس شیب واقعی مسیر تعیین کنید. |
| سناریوی دیوار جانبی کوتاه | اگر طول دیوار کمتر از فضای جمع شدن لنگه باشد, بخشی از دهانه بسته می ماند یا باید ساختار کنسولی و تقسیم بندی متفاوت بررسی شود. | طول لنگه, بخش تعادل و محل توقف نهایی را قبل از انتخاب مدل مشخص سازید. |
| سناریوی نیاز به حریم کامل | طرح تمام ورق دید مستقیم را محدود می کند, اما وزن بیشتر و فشار باد بالاتری به کلاف, چرخ و راهنمای بالایی وارد می سازد. | سطح بسته را با ظرفیت زیرسازی و شرایط باد هماهنگ نمایید. |
| سناریوی ورود برگ و سنگ ریزه | ذرات مسیر می توانند داخل ریل کف جمع شوند و حرکت چرخ را مختل کنند, به ویژه وقتی مسیر باغ خاکی یا پوشیده از برگ باشد. | امکان نظافت ریل و مسیر تخلیه آب را در جزئیات نصب حفظ کنید. |
| سناریوی نصب موتور | موتور به پایه ثابت, دنده شانه ای هم راستا, برق محافظت شده و انتهای حرکت تنظیم شده نیاز دارد. | مدل موتور را پیش از ساخت کلاف و تعیین وزن نهایی انتخاب نمایید. |
| سناریوی تردد پیاده روزانه | نفررو مستقل مانع حرکت کامل لنگه سنگین برای ورود افراد می شود و استهلاک موتور, چرخ و قفل را کاهش می دهد. | مسیر نفررو را از محدوده حرکت جانبی لنگه جدا طراحی کنید. |
| سناریوی محیط مرطوب | ریل, چرخ, لبه پایین و نقاط جوش در تماس با آب و خاک بیشتر در معرض خوردگی و اختلال حرکتی قرار دارند. | پوشش ضدزنگ و مسیر خروج رطوبت را هنگام اجرا و تحویل کنترل کنید. |
کاربرد طرح های ریلی در محدودیت واقعی ورودی باغ
درب ریلی باید بر اساس مسئله اصلی ورودی انتخاب شود؛ در بعضی پروژه ها کمبود فضای گردش لنگه مشکل اصلی است و در بعضی دیگر, طول ناکافی دیوار جانبی اجرای مدل کشویی را محدود می کند. طرح تمام ورق برای حریم بیشتر مناسب است, در حالی که نمونه حصاری وزن و فشار باد کمتری دارد. مدل خطی مدرن با نمای ساده هماهنگ می شود و طرح قاب دار یا فرفورژه برای ورودی دارای ستون های شاخص کاربرد بیشتری دارد. سیستم کنسولی در مسیرهایی که نظافت ریل کف دشوار است مزیت دارد, اما به فضای تعادل و زیرسازی تخصصی نیاز خواهد داشت. مزیت درب فلزی ریلی باغ زمانی حفظ می شود که ظاهر لنگه, طول حرکت و شرایط کف در یک تصمیم پروژه ای مشترک بررسی شوند.
طرح تمام ورق برای پروژه نیازمند حریم
در باغی که ورودی از مسیر بیرونی دید مستقیم دارد, لنگه تمام ورق می تواند محوطه را پوشیده نگه دارد. ورق ممکن است ساده, شیاردار یا داخل قاب های منظم اجرا شود, اما سطح بسته وزن و فشار باد را افزایش می دهد. چرخ ها, کلاف پایین و راهنمای بالایی باید این نیرو را بدون تاب یا خروج از مسیر تحمل کنند. اگر طول لنگه زیاد باشد, فاصله اعضای داخلی و ضخامت ورق باید طوری انتخاب شوند که سطح هنگام حرکت نلرزد و پس از توقف موج ظاهری ایجاد نکند.
در مسیر بادگیر, توقف ناگهانی لنگه می تواند فشار زیادی به استاپر و موتور وارد کند. انتهای حرکت باید دارای مهار مقاوم باشد و راهنمای بالایی از نوسان جانبی جلوگیری کند. فاصله پایین نیز نباید آن قدر کم باشد که ورق با خاک یا آب تماس مداوم پیدا کند. طرح تمام ورق برای پروژه ای مناسب است که حریم و ظاهر یکپارچه اهمیت دارند, اما زیرسازی ریل, ظرفیت چرخ و مقاومت کلاف برای وزن واقعی لنگه طراحی شده باشند.
طرح حصاری برای مسیر باغی دارای باد و برگ
در پروژه ای که جریان هوا اهمیت دارد یا ورودی در معرض باد قرار گرفته است, طرح حصاری می تواند فشار جانبی را نسبت به مدل تمام ورق کاهش دهد. پروفیل های عمودی, افقی یا شبکه هندسی باید با فاصله ای اجرا شوند که امنیت قفل و حریم محوطه حفظ شود. اطراف قفل بهتر است صفحه ای بسته یا شبکه ای متراکم تر داشته باشد. ارتفاع زیاد پروفیل ها نیز ممکن است به کلاف میانی نیاز داشته باشد تا لرزش هنگام حرکت و توقف کنترل شود.
در باغی که برگ و گردوغبار زیاد است, سطح باز نظافت ساده تری دارد, اما ریل کف همچنان باید مرتب پاک شود. فاصله پروفیل های پایین نباید اجازه دهد شاخه یا سنگ ریزه وارد فضای چرخ شود. هماهنگی شبکه با حصارهای مجاور نیز ظاهر ورودی را منسجم تر می کند. این طرح برای پروژه ای مناسب است که وزن کمتر, عبور هوا و دید کنترل شده در اولویت قرار دارند و کارفرما نمی خواهد لنگه سنگین فشار زیادی به موتور و زیرسازی وارد کند.
طرح خطی مدرن برای ورودی با نمای ساده
در باغی که دیوار و ساختمان از خطوط ساده و رنگ های محدود تشکیل شده اند, طرح خطی می تواند ظاهر درب را بدون تزئینات اضافی کامل کند. خطوط افقی دهانه را کشیده تر نشان می دهند و خطوط عمودی برای ورودی کوتاه تر حس ارتفاع ایجاد می کنند. تعداد قاب ها باید متناسب با طول لنگه باشد؛ زیرا تکرار بیش از حد, سطح را شلوغ می کند و وزن قطعات را بالا می برد. دستگیره, قفل و محل موتور نیز باید از ابتدا در ترکیب بندی نمای درب دیده شوند.
در یک لنگه بلند, امتداد خطوط باید در تمام طول بدون شکست یا اختلاف ارتفاع اجرا شود. کلاف داخلی بهتر است پشت همین خطوط قرار گیرد تا قاب ها به اعضای مقاوم متصل شوند. محل اتصال دنده شانه ای در پایین نیز نباید فرم ظاهری سطح را مختل کند. رنگ مات یا بافت دار برای محیط باغ کاربردی است و گردوغبار را کمتر نشان می دهد. این طرح برای پروژه ای مناسب است که کارفرما ظاهر منظم, وزن کنترل شده و هماهنگی با معماری ساده را می خواهد.

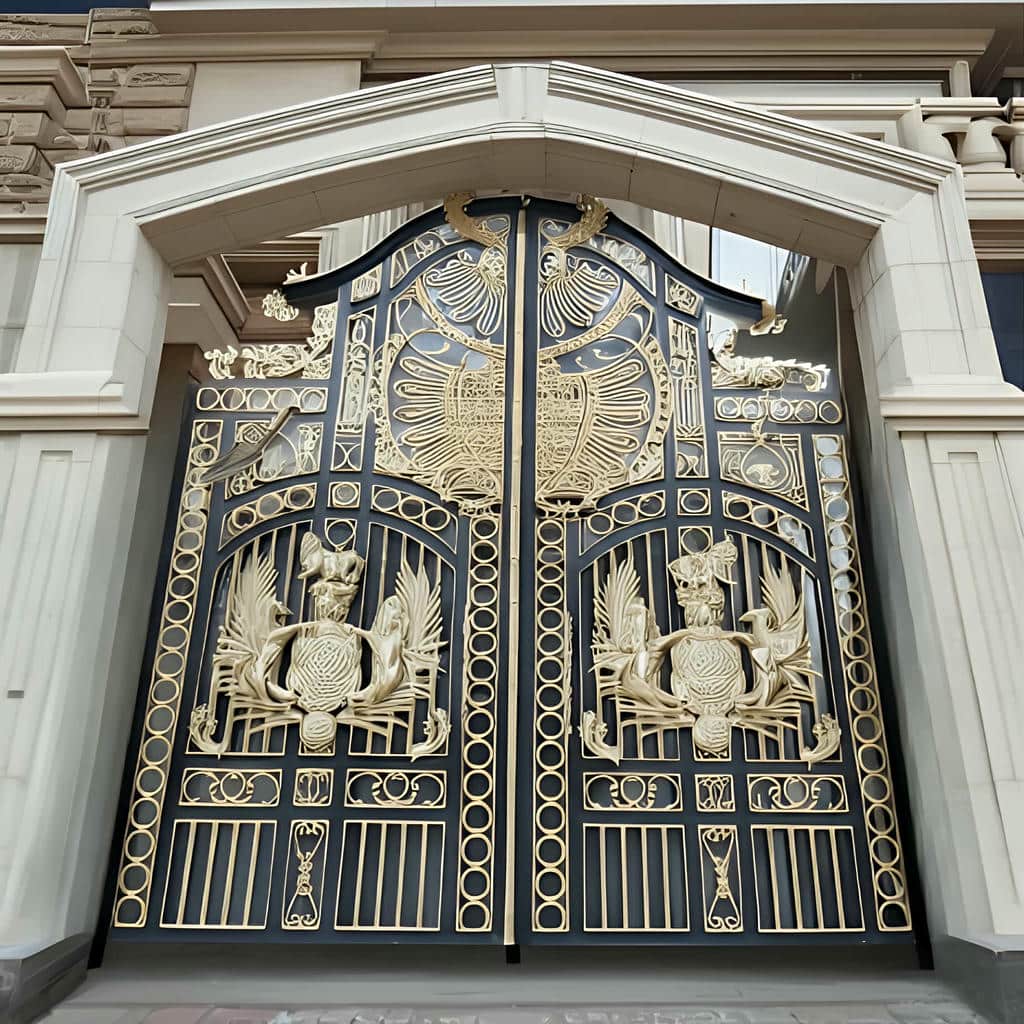

طرح کنسولی برای پروژه دشوار از نظر نظافت ریل
در مسیرهایی که خاک, برگ یا آب روی کف جمع می شود, سیستم کنسولی می تواند حرکت لنگه را بدون ریل ممتد روی دهانه فراهم کند. چرخ های اصلی داخل مجموعه ای در کنار ورودی قرار می گیرند و لنگه با بخش تعادل روی آن ها حرکت می کند. این ساختار عبور خودرو را از روی ریل کف حذف می کند, اما طول کل لنگه را افزایش می دهد. دیوار جانبی باید فضای کافی برای بخش اصلی و قسمت تعادل داشته باشد و زیرسازی پایه چرخ ها نیز بسیار مقاوم اجرا شود.
انتخاب مدل کنسولی زمانی منطقی است که نگهداری ریل کف دشوار باشد یا عبور خودروهای سنگین بتواند به ریل آسیب برساند. وزن کلاف و میزان بیرون زدگی بخش تعادل بر ظرفیت چرخ ها و موتور اثر دارند. راهنمای بالایی باید نوسان لنگه را کنترل کند و انتهای بسته شدن روی گیرنده مقاوم قرار گیرد. این طرح برای پروژه ای مناسب است که فضای جانبی کافی و زیرسازی دقیق دارد و هدف آن کاهش تماس سیستم حرکت با خاک و آب مسیر است.
- طول دیوار جانبی را پیش از انتخاب هر طرح اندازه گیری کنید.
- سطح پوشیدگی را با وزن لنگه و فشار باد هماهنگ سازید.
- برای مسیر پر از برگ, امکان نظافت ریل یا مدل کنسولی را بررسی نمایید.
- خطوط ظاهری را با محل موتور و دنده شانه ای تطبیق دهید.
- فضای توقف کامل لنگه را خارج از عرض مفید دهانه مشخص کنید.
ساختار ریل و کلاف زیر فشار حرکت پروژه
درب ریلی در هر بار حرکت, وزن خود را از طریق چرخ ها به ریل یا مجموعه کنسولی منتقل می کند و کوچک ترین اختلاف تراز می تواند این توزیع نیرو را تغییر دهد. کلاف پایین باید بدون پیچش باقی بماند, زیرا چرخ ها روی همین بخش نصب می شوند. راهنمای بالایی از نوسان جانبی جلوگیری می کند و استاپر انتهایی ضربه توقف را می گیرد. در مدل برقی, دنده شانه ای و موتور باید در یک خط ثابت قرار داشته باشند. ورق, شبکه, پنل چوب نما یا تزئینات نیز وزن نهایی لنگه را تغییر می دهند. دوام سیستم با انتخاب هماهنگ کلاف, چرخ, بلبرینگ, ریل, موتور و پوشش ضدزنگ شکل می گیرد و افزایش وزن بدون تقویت زیرسازی تنها حرکت را سنگین تر خواهد کرد.

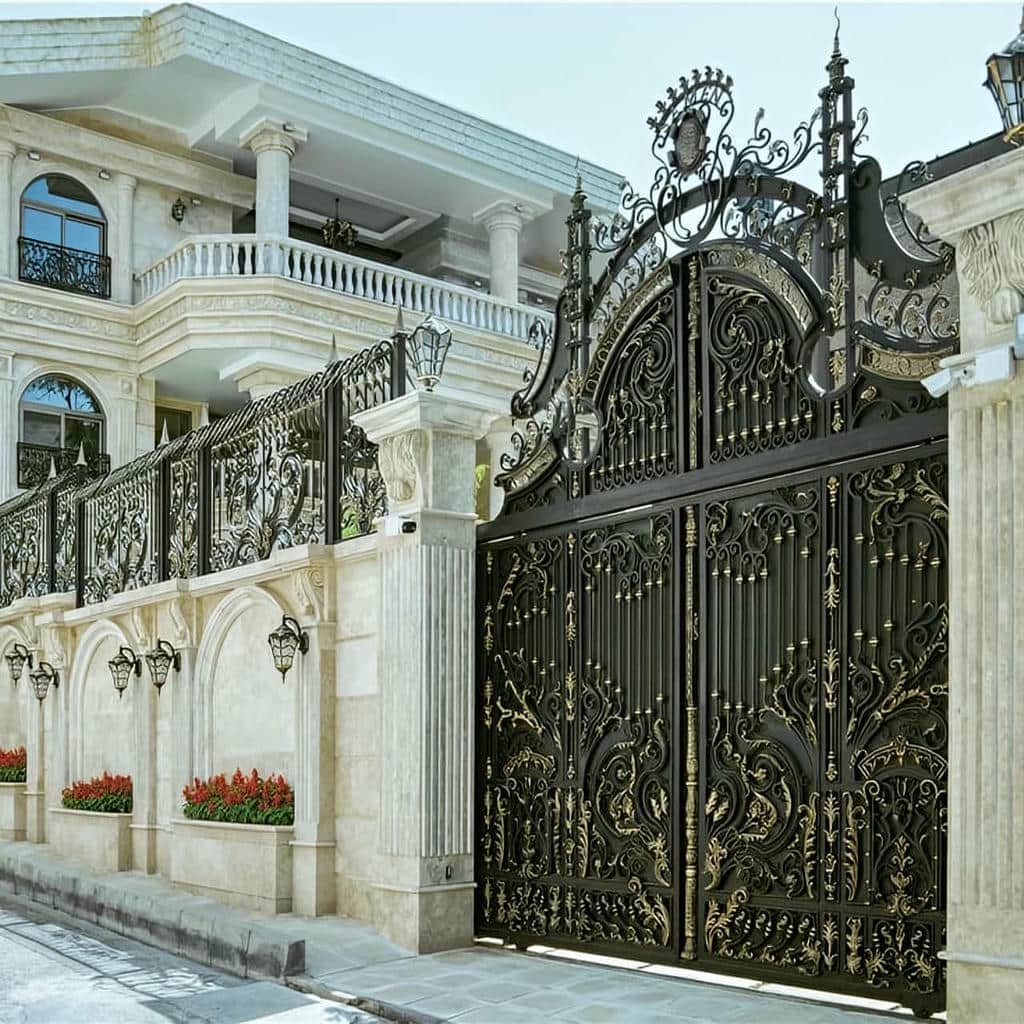

کلاف پایین برای نگهداری محور چرخ ها
کلاف پایین مهم ترین بخش سازه ای درب ریلی است, زیرا چرخ ها و دنده شانه ای به آن متصل می شوند. این پروفیل باید در تمام طول صاف و بدون پیچش باشد. اگر جوشکاری ورق یا قاب ها کلاف را جمع کند, فاصله چرخ ها از ریل تغییر می کند و حرکت در بعضی نقاط سنگین خواهد شد. محل چرخ ها باید بر اساس طول لنگه و مرکز ثقل تعیین شود تا وزن به صورت متعادل روی مسیر منتقل گردد.
در مدل تمام ورق یا دارای پنل سنگین, اعضای عمودی و افقی باید به کلاف پایین متصل شوند و وزن سطح را مستقیماً به آن برسانند. نصب چرخ روی ورق یا پروفیل سبک دوام کافی ندارد. محل دنده شانه ای نیز باید دارای تقویت مناسب باشد تا در اثر نیروی موتور خم نشود. پیش از رنگ کاری, کلاف روی سطح تراز کنترل می شود و موقعیت چرخ ها با ریل آزمایشی بررسی خواهد شد.
چرخ و ریل برای مسیر پرتردد باغ
نوع چرخ باید با وزن لنگه, تعداد دفعات حرکت و شرایط محیط هماهنگ باشد. چرخ کوچک روی درب سنگین فشار بیشتری به ریل وارد می کند و نسبت به سنگ ریزه حساس تر است. بلبرینگ باید حرکت روان داشته باشد و در برابر گردوغبار محافظت شود. ریل نیز باید مقطع مناسب و اتصال پیوسته به زیرسازی داشته باشد. جوش های نقطه ای با فاصله زیاد ممکن است اجازه دهند ریل در اثر ضربه یا تغییر دما از تراز خارج شود.
در پروژه ای که خودرو از روی مسیر ریل عبور می کند, ارتفاع و محل نصب باید طوری باشد که ضربه چرخ خودرو مستقیماً به لبه ریل وارد نشود. آب نیز نباید کنار ریل جمع گردد. شیار یا مسیر تخلیه می تواند از ماندگاری گل و رطوبت جلوگیری کند. نظافت منظم ریل بخش مهم نگهداری است. اگر مسیر دائماً آلوده می شود, سیستم کنسولی یا پوشش محافظ محدود برای بخش های خارج از حرکت بررسی خواهد شد.
راهنمای بالایی و مهار جانبی لنگه
راهنمای بالایی از خروج لنگه از مسیر و نوسان آن در برابر باد جلوگیری می کند. غلتک ها باید با فاصله مناسب دو طرف کلاف قرار گیرند و بیش از حد به سطح فشار وارد نکنند. فشار زیاد اصطکاک را افزایش می دهد و فشار کم اجازه می دهد لنگه هنگام حرکت بلرزد. پایه راهنما باید به ستون یا سازه مقاوم متصل شود. اتصال آن به نمای سنگی یا ورق نازک نمی تواند نیروی جانبی درب را تحمل کند.
در انتهای بسته شدن, لنگه بهتر است روی گیرنده ای مقاوم قرار گیرد تا بخشی از وزن و فشار باد از موتور و چرخ ها برداشته شود. استاپر انتهای باز نیز باید مانع خروج چرخ از ریل گردد. محل هر دو قطعه بر اساس حرکت واقعی تنظیم می شود. اگر توقف با ضربه همراه باشد, تنظیم موتور, سرعت حرکت یا موقعیت استاپر باید بررسی شود. مهار صحیح باعث می شود لنگه در حالت بسته و باز پایدار باقی بماند.
پوشش ضدزنگ در ریل و نقاط متحرک
ریل و کلاف پایین در نزدیکی زمین قرار دارند و بیشتر با آب, خاک و مواد حاصل از آبیاری تماس پیدا می کنند. سطح فلز باید پیش از پوشش از چربی, زنگ و گرد جوش پاک شود. پشت پایه چرخ, محل اتصال دنده شانه ای و گوشه های داخلی از نقاطی هستند که ممکن است رنگ کمتری دریافت کنند. خوردگی در همین بخش ها می تواند تنظیم چرخ یا اتصال قطعات را مختل سازد.
رنگ روی سطح حرکت چرخ نباید مانع تماس صحیح شود, اما سایر بخش های ریل و زیرسازی به حفاظت مناسب نیاز دارند. در کلاف بسته, مسیر خروج رطوبت باید پیش بینی شود. رنگ مات یا بافت دار برای سطح اصلی درب مناسب است, ولی قطعات متحرک باید بر اساس جنس و عملکرد خود محافظت شوند. ثبت کد رنگ و مشخصات چرخ نیز برای تعمیر آینده اهمیت دارد. پوشش زمانی کامل است که همراه با طراحی تخلیه آب اجرا شود.
- کلاف پایین را پیش از نصب چرخ از نظر تاب کنترل کنید.
- چرخ و ریل را بر اساس وزن و تعداد تردد انتخاب نمایید.
- پایه راهنمای بالایی را به سازه مقاوم متصل کنید.
- استاپر و گیرنده انتهایی را برای توقف بدون ضربه تنظیم نمایید.
- ریل و نقاط پنهان کلاف را در برابر رطوبت محافظت کنید.
اندازه گیری و اجرای ریل در مسیر واقعی باغ
اندازه گیری درب ریلی باید از دهانه فراتر برود و تمام مسیر حرکت لنگه را شامل شود. دیوار جانبی ممکن است در ظاهر طول کافی داشته باشد, اما وجود درخت, ستون فرعی, کنتور یا تغییر ضخامت دیوار بخشی از آن را غیرقابل استفاده کند. کف نیز باید در طول کامل ریل از نظر شیب, نشست و تخلیه آب بررسی شود. در سیستم کنسولی, فضای بخش تعادل و محل پایه چرخ ها اهمیت بیشتری دارد. مسیر خودرو نباید با موتور, پایه یا ریل برجسته تداخل پیدا کند. برداشت طولی, تعیین تراز مشترک و آماده سازی زیرسازی پیش از تولید باعث می شوند لنگه پس از نصب تمام دهانه را آزاد کند و بدون فشار اضافی حرکت نماید.
اندازه گیری دهانه و طول جمع شدن لنگه
عرض مفید دهانه باید پس از کسر ستون ها, قاب ها و فضای گیرنده انتهایی محاسبه شود. سپس طول لنگه بر اساس میزان هم پوشانی با ستون و محل قفل تعیین خواهد شد. فضای کنار دهانه باید برای جمع شدن کامل این طول آزاد باشد. دیوار, شاخه درخت, اختلاف سطح یا تجهیزات می توانند بخشی از مسیر را مسدود کنند. اندازه گیری تنها بر اساس طول ظاهری دیوار ممکن است باعث شود لنگه بخشی از ورودی را بسته نگه دارد.
در مدل کنسولی, بخش تعادل نیز به طول اصلی افزوده می شود و فضای بیشتری لازم خواهد بود. محل موتور, پایه چرخ ها و دسترسی تعمیر باید در اندازه گیری لحاظ شوند. اگر دیوار جانبی کافی نیست, کاهش بی حساب عرض لنگه راهکار مناسبی نیست؛ زیرا امنیت و پوشش دهانه را مختل می کند. در این شرایط, تغییر جهت حرکت, اصلاح محل تجهیزات یا انتخاب سیستم دیگری باید پیش از ساخت بررسی شود.

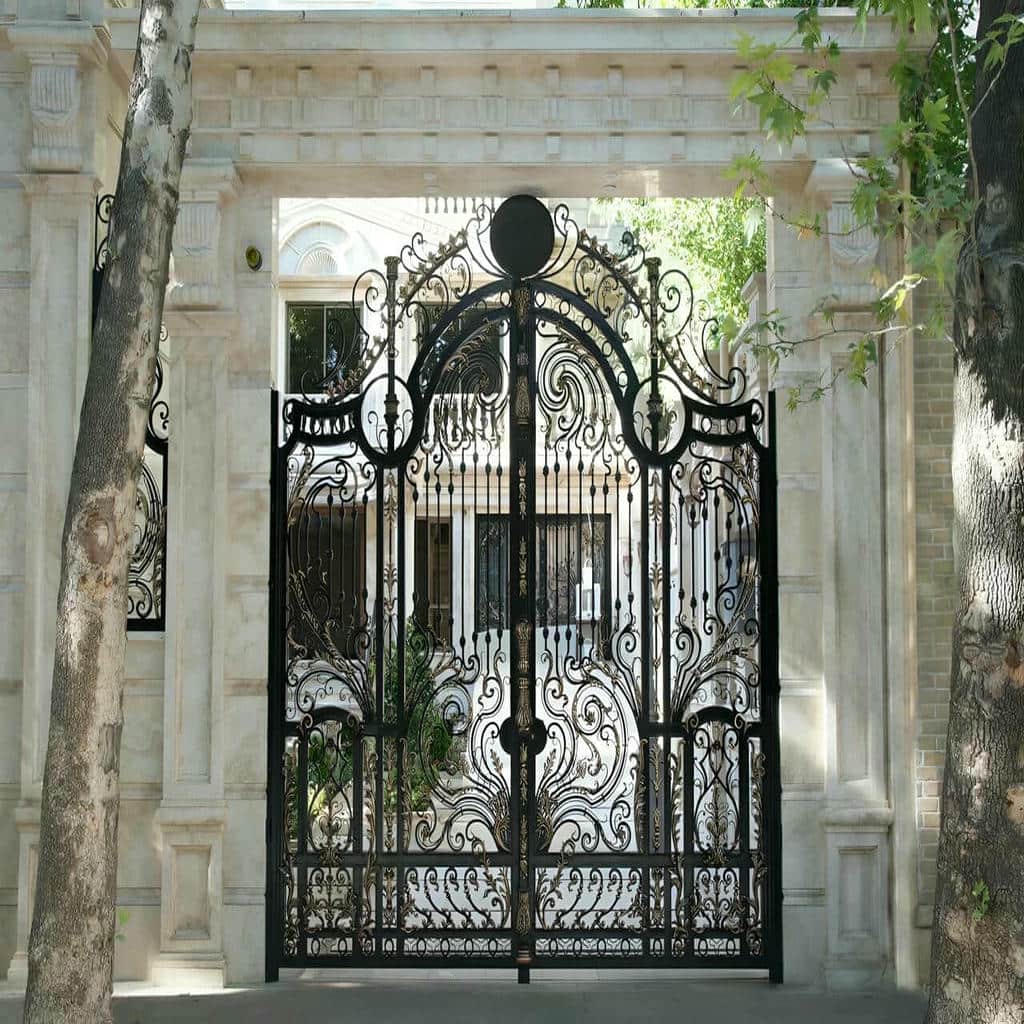

تراز ریل روی کف شیب دار پروژه
ریل باید مسیر حرکت یکنواختی ایجاد کند. اگر شیب طولی زیاد باشد, لنگه در حالت دستی ممکن است خودبه خود حرکت کند و موتور نیز برای حرکت رو به بالا نیروی بیشتری مصرف نماید. ایجاد تراز مستقل برای ریل گاهی به زیرسازی متفاوت از کف اطراف نیاز دارد. این زیرسازی باید بدون ایجاد مانع خطرناک برای خودرو یا عابر طراحی شود. اختلاف ارتفاع ناگهانی کنار ریل می تواند باعث ضربه یا تجمع آب شود.
سطح نهایی کف, ضخامت سنگ یا بتن و جهت جریان آب باید پیش از نصب مشخص باشند. ریل نباید بعد از تکمیل کف به صورت تقریبی روی سطح قرار گیرد. در مسیر خاکی, یک نوار سازه ای پیوسته برای جلوگیری از نشست لازم است. پیش از تثبیت نهایی, حرکت آزمایشی چرخ روی ریل انجام می شود. نقاط سخت یا دارای اختلاف تراز در همین مرحله اصلاح خواهند شد تا موتور مجبور به جبران نقص زیرسازی نباشد.
آماده سازی موتور و دنده شانه ای
پایه موتور باید روی سطحی مقاوم و تراز نصب شود و در برابر آب و ضربه محافظت داشته باشد. ارتفاع خروجی موتور با محل دنده شانه ای روی لنگه هماهنگ می شود. دنده نباید تمام وزن درب را تحمل کند و تنها برای انتقال نیروی حرکت به کار می رود. فاصله نامناسب میان چرخ دنده و شانه می تواند باعث صدا, سایش یا گیرکردن سیستم شود. این فاصله در طول کامل مسیر کنترل خواهد شد.
مسیر برق باید داخل لوله محافظ قرار گیرد و جعبه کنترل در محل قابل دسترس اما دور از رطوبت نصب شود. حسگرها و تجهیزات ایمنی باید مسیر عبور خودرو و عابر را پوشش دهند. انتهای حرکت موتور بر اساس محل واقعی استاپر تنظیم می شود. اگر لنگه با سرعت بالا به انتها برخورد کند, تنظیمات یا موقعیت قطعات نیاز به اصلاح دارد. آماده سازی برق پیش از نصب مانع کابل کشی سطحی و تغییرات نامنظم پس از تحویل خواهد شد.
آزمایش حرکت و تحویل پروژه ریلی
پس از نصب اولیه, لنگه چند بار به صورت دستی در تمام مسیر حرکت داده می شود. مقاومت باید یکنواخت باشد و چرخ ها نباید در نقطه ای از ریل جدا شوند یا صدای غیرعادی ایجاد کنند. فاصله راهنمای بالایی, موقعیت گیرنده و استاپر نیز تنظیم می شوند. اگر حرکت دستی سنگین است, نصب موتور نباید به عنوان راه حل استفاده شود؛ زیرا موتور تنها نقص مکانیکی را پنهان می کند و استهلاک را افزایش می دهد.
بعد از تأیید حرکت دستی, موتور, قفل و حسگرها آزمایش می شوند. خودرو از مسیر واقعی عبور می کند تا عرض آزاد و محل تجهیزات بررسی شوند. ریل باید از نظر تجمع آب و امکان نظافت کنترل گردد. نقاط آسیب دیده پوشش نیز در پایان ترمیم می شوند. تحویل پروژه زمانی کامل است که حرکت روان, توقف ایمن, باز شدن کامل دهانه و دسترسی به قطعات سرویس هم زمان تأیید شده باشند.
- کل مسیر جمع شدن لنگه را بدون مانع اندازه گیری کنید.
- تراز ریل را مستقل از ظاهر سطح کف کنترل نمایید.
- پایه موتور و مسیر برق را پیش از نصب آماده سازید.
- حرکت دستی را قبل از راه اندازی موتور آزمایش کنید.
- باز شدن کامل دهانه را با عبور واقعی خودرو تأیید نمایید.
قیمت سفارش و خدمات تک سازه برای پروژه ریلی
قیمت درب فلزی ریلی باغ پس از مشخص شدن عرض دهانه, طول لنگه و نوع سیستم حرکت قابل ارزیابی است. مدل ریل کف با نمونه کنسولی, تمام ورق, حصاری, چوب نما یا دارای نفررو مقدار متریال و فرآیند یکسانی ندارد. وزن لنگه, مقطع کلاف, نوع چرخ, ریل, راهنمای بالایی, موتور, دنده شانه ای و پوشش رنگ نیز بر زمان تولید و اجرا اثر می گذارند. وضعیت دیوار جانبی, شیب کف, مسیر حمل و آماده بودن برق بخشی از شرایط پروژه هستند. تک سازه برای ارائه پیشنهاد, تصاویر دهانه, طول فضای جانبی, تراز مسیر و نوع تردد را بررسی می کند. مقایسه سفارش ها باید بر پایه مشخصات فنی مشابه انجام شود تا بهترین قیمت به معنی حذف زیرسازی, استفاده از چرخ ضعیف یا موتور نامتناسب نباشد.
عوامل پروژه ای مؤثر بر قیمت ساخت
عرض دهانه و طول جمع شدن لنگه مقدار پروفیل و ورق را مشخص می کنند, اما نوع سیستم حرکت نیز اهمیت دارد. مدل کنسولی به بخش تعادل, مجموعه چرخ و پایه مقاوم نیاز دارد. طرح تمام ورق کلاف سنگین تری می خواهد و نمونه حصاری تعداد اتصال بیشتری ایجاد می کند. افزودن پنل چوب نما, فرفورژه یا نفررو نیز فرآیند ساخت را تغییر می دهد. انتخاب موتور باید پس از مشخص شدن وزن واقعی انجام شود تا ظرفیت تجهیزات با پروژه هماهنگ باشد.
شرایط نصب بخش دیگری از برآورد است. کف تراز و دیوار آزاد اجرای ساده تری نسبت به مسیر نشست پذیر یا دارای مانع دارند. ساخت فونداسیون ریل, پایه موتور, مسیر تخلیه آب و کابل کشی هرکدام عملیات جداگانه ای ایجاد می کنند. برای مقایسه پیشنهادها باید نوع کلاف, چرخ, ریل, موتور, رنگ و خدمات نصب روشن باشند. مبلغ نهایی بدون شرح این اجزا نشان نمی دهد کدام سفارش حرکت مطمئن تر و نگهداری ساده تری خواهد داشت.

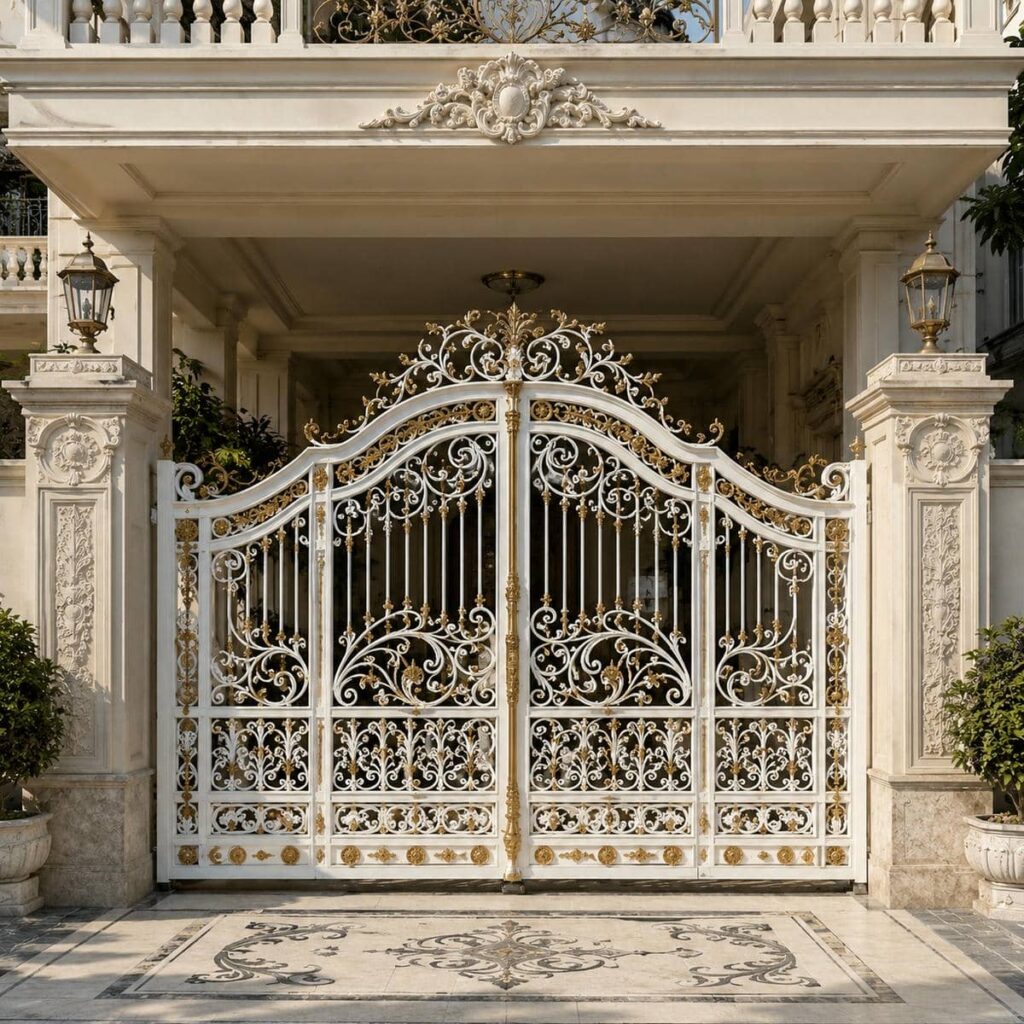

مراحل سفارش از بررسی دیوار تا نقشه ساخت
سفارش با ارسال تصاویر روبه رو و جانبی دهانه, اندازه اولیه و نمای کامل دیوار جانبی آغاز می شود. نوع خودرو, دفعات تردد, میزان حریم و وجود برق نیز باید مشخص شوند. نمونه تصویری تنها جهت ظاهری را نشان می دهد و برای طول واقعی لنگه بازطراحی خواهد شد. ممکن است تعداد قاب ها, میزان پوشیدگی یا محل نفررو تغییر کند تا وزن و عملکرد سیستم با شرایط مسیر هماهنگ باقی بمانند.
پس از اندازه گیری نهایی, نقشه ساخت شامل طول لنگه, کلاف, محل چرخ ها, راهنمای بالایی, قفل و موتور تهیه می شود. نوع ریل, دنده شانه ای و کد رنگ نیز تأیید خواهند شد. زیرسازی باید مطابق همین نقشه آماده شود. هماهنگی زمان تولید با اجرای کف و برق از تغییرات دیرهنگام جلوگیری می کند و مبنای مشخصی برای نصب, رگلاژ و تحویل عملکردی پروژه فراهم می سازد.
نگهداری ریل چرخ و موتور پس از نصب
نگهداری با پاک کردن ریل از سنگ ریزه, برگ و گل آغاز می شود. صدای جدید, کند شدن حرکت یا لرزش لنگه می تواند نشانه آلودگی مسیر, خرابی چرخ یا تغییر تراز باشد. افزایش نیروی موتور بدون بررسی علت, فشار بیشتری به دنده و کلاف وارد می کند. چرخ ها و غلتک راهنما باید بر اساس نوع خود بازدید شوند و استاپرها نیز از نظر شل شدن کنترل گردند.
سطح رنگ شده, لبه پایین و نقاط اتصال دنده شانه ای باید دوره ای بررسی شوند. خراش یا خوردگی بهتر است پیش از گسترش ترمیم گردد. موتور و جعبه کنترل نیز باید از نفوذ آب محافظت شوند. نگهداری نقشه, مدل چرخ, ظرفیت موتور و کد رنگ تهیه قطعه و تعمیرات آینده را آسان تر می کند. رسیدگی منظم باعث می شود ایراد کوچک مسیر به خرابی گسترده سیستم حرکت تبدیل نشود.
پیگیری خدمات بر اساس مشخصات پروژه
خدمات دقیق با تشخیص علت ایراد آغاز می شود. سنگینی حرکت ممکن است از ریل, چرخ, راهنمای بالایی یا تغییر تراز زیرسازی ناشی شود و تعویض موتور بدون بررسی این موارد نتیجه پایداری ندارد. در مشکل بسته نشدن کامل نیز موقعیت گیرنده, قفل و انتهای حرکت باید کنترل شوند. ارسال تصاویر مسیر و صدای سیستم می تواند ارزیابی اولیه را دقیق تر کند.
ثبت نقشه, مدل موتور و مشخصات چرخ امکان پیگیری منظم تری ایجاد می کند. کارشناسان تک سازه می توانند بر پایه اطلاعات سفارش, نیاز به رگلاژ, تعمیر ریل, تعویض چرخ, سرویس موتور یا ترمیم پوشش را ارزیابی کنند. بهتر است پیش از هر برش یا تغییر در کلاف, وضعیت پروژه گزارش شود. خدمات حرفه ای از مرحله ثبت مشخصات آغاز می شود و به حفظ حرکت روان و امنیت درب کمک می کند.
- برای استعلام, تصویر دهانه و تمام طول دیوار جانبی را آماده کنید.
- پیشنهادها را بر اساس کلاف, چرخ, ریل و موتور مقایسه نمایید.
- نقشه زیرسازی و محل تجهیزات را پیش از اجرا تأیید کنید.
- زمان نصب را با تکمیل کف و برق هماهنگ سازید.
- مشخصات قطعات را برای تعمیر و خدمات آینده نگهداری کنید.
فضای جانبی باید دست کم امکان جمع شدن کامل لنگه و هم پوشانی لازم با ستون را فراهم کند. در مدل کنسولی, بخش تعادل نیز به این طول افزوده می شود. وجود درخت, تجهیزات یا تغییر ضخامت دیوار می تواند طول قابل استفاده را کاهش دهد. اندازه گیری باید در تمام مسیر انجام شود و محل موتور, استاپر و دسترسی تعمیر نیز در محاسبه فضای مورد نیاز قرار گیرند.
اجرای ریل کف روی مسیر خاکی بدون زیرسازی مقاوم مناسب نیست, زیرا نشست و ورود سنگ ریزه حرکت را مختل می کنند. یک بستر پیوسته و تراز باید پیش از نصب آماده شود و مسیر تخلیه آب نیز وجود داشته باشد. اگر آلودگی مسیر دائمی است یا نظافت دشوار خواهد بود, سیستم کنسولی می تواند گزینه قابل بررسی باشد, البته به فضای جانبی و فونداسیون قوی تری نیاز دارد.
قیمت به عرض دهانه, طول لنگه, نوع کلاف, ورق یا شبکه, چرخ, ریل, راهنمای بالایی, موتور و پوشش رنگ وابسته است. سیستم کنسولی, مدل تمام ورق یا طرح دارای نفررو مراحل ساخت متفاوتی دارند. وضعیت کف, طول دیوار, کابل کشی و نصب نیز جداگانه بررسی می شوند. برای برآورد دقیق تر باید تصاویر محل و اندازه های اولیه ارائه شوند.
تصاویر دهانه, دیوار جانبی و مسیر کف همراه با عرض و ارتفاع اولیه ضروری هستند. نوع خودرو, تعداد تردد, میزان حریم, وضعیت برق و وجود موانع نیز باید مشخص شوند. پس از بررسی اولیه, اندازه گیری نهایی و نقشه زیرسازی تهیه می شود. نوع ریل, موتور, قفل, رنگ و جزئیات ظاهری پیش از شروع ساخت تأیید خواهند شد.
جمع شدن خاک روی ریل, خرابی بلبرینگ, تغییر تراز زیرسازی یا فشار نامناسب راهنمای بالایی از علت های رایج هستند. ابتدا حرکت دستی بررسی می شود تا بخش مکانیکی از موتور جدا ارزیابی گردد. افزایش توان موتور بدون رفع علت می تواند سایش دنده و فشار کلاف را بیشتر کند. پاک سازی مسیر و رگلاژ قطعات باید بر اساس وضعیت واقعی پروژه انجام شود.
بیشتر مدل ها قابلیت نصب موتور دارند, اما ظرفیت تجهیزات باید با وزن لنگه, شیب مسیر و تعداد تردد هماهنگ باشد. پایه موتور, دنده شانه ای و مسیر برق باید از ابتدا پیش بینی شوند. حرکت دستی درب نیز باید روان باشد. نصب موتور روی سیستمی که ریل یا چرخ آن نقص دارد, مشکل مکانیکی را حل نمی کند و استهلاک تجهیزات را افزایش خواهد داد.
جمع بندی
انتخاب میان 9 طرح درب فلزی ریلی باغ باید از طول دیوار جانبی, تراز کف و نحوه واقعی تردد پروژه آغاز شود. طرح تمام ورق برای حریم, مدل حصاری برای کاهش فشار باد, نمونه خطی برای نمای مدرن و سیستم کنسولی برای مسیر دشوار از نظر نظافت کاربردهای متفاوتی دارند. در هر سفارش, کلاف پایین, چرخ, ریل, راهنمای بالایی, استاپر, موتور و پوشش ضدزنگ باید به صورت یک مجموعه هماهنگ بررسی شوند. اندازه گیری کل مسیر حرکت, آماده سازی زیرسازی و آزمایش دستی پیش از راه اندازی موتور از کاهش عرض عبور, سنگینی حرکت و تعمیرات زودهنگام جلوگیری می کنند. هزینه ساخت نیز به ابعاد, متریال, نوع سیستم, تجهیزات و شرایط اجرا وابسته است. برای رسیدن به هماهنی قابل اتکا میان ظاهر درب و حرکت روزانه, تصاویر دهانه و دیوار جانبی را در اختیار تک سازه قرار دهید تا مشاوره, سفارش ساخت و استعلام قیمت روز بر پایه شرایط واقعی پروژه انجام شود.
