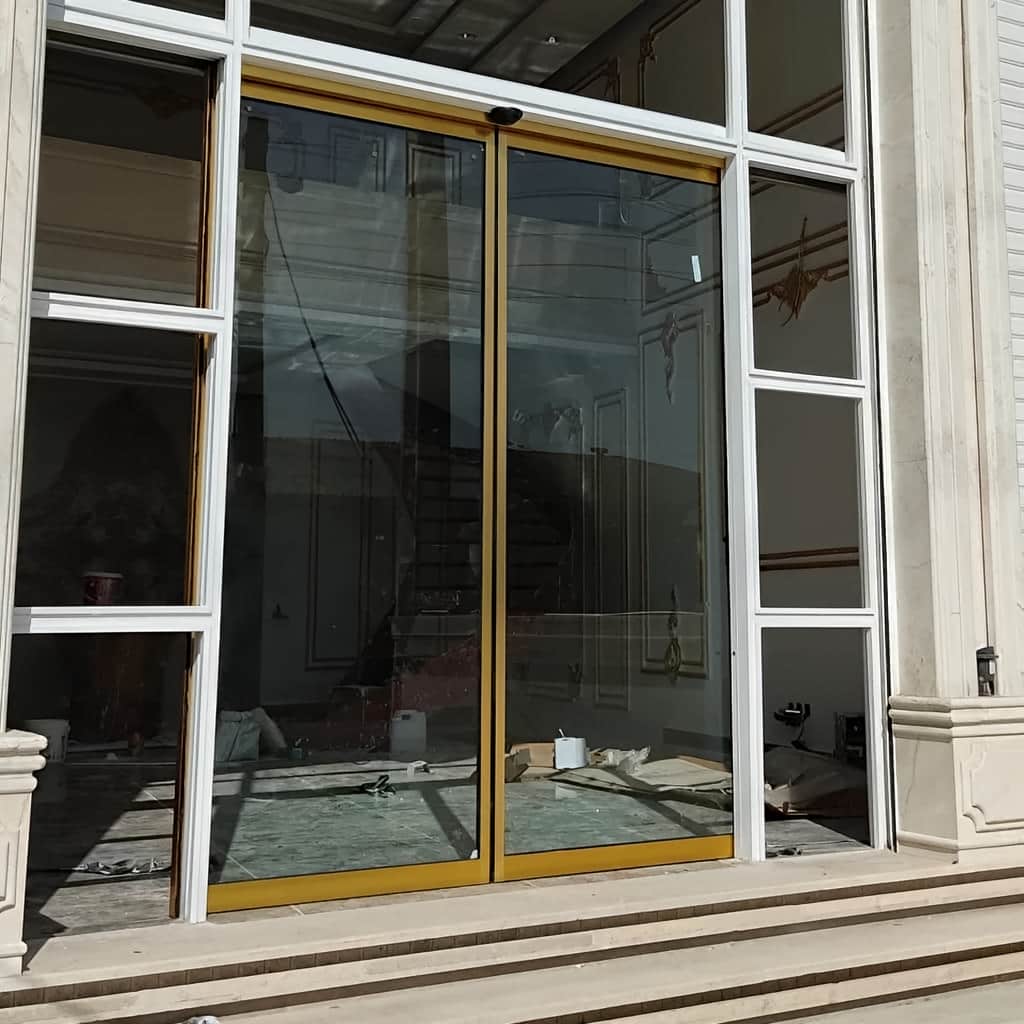

9 طرح ریل درب اتوماتیک شیشه ای کشویی
در پروژه ای که ریل آلومینیومی باید وزن شیشه و حرکت قرقره ها را بدون لرزش مدیریت کند, 9 طرح ریل درب اتوماتیک شیشه ای کشویی برای محدودیت های اجرایی متفاوت بررسی می شوند. ورودی یک فروشگاه با دهانه مستقیم و فضای جانبی کافی, همان ریلی را نیاز ندارد که برای لابی پرتردد, درب تلسکوپی یا نمای منحنی ساخته می شود. در یک پروژه, مسیر تک مسیره می تواند حرکت ساده و سرویس آسانی فراهم کند, اما در پروژه ای دیگر کمبود فضای توقف شیشه ها استفاده از ریل چندمسیره را ضروری می سازد. برسی ناقص طول دهانه, وزن لت, محل هنگر, تراز زیرسازی یا ارتفاع کاور ممکن است باعث صدای قرقره, حرکت سنگین و بسته نشدن دقیق درب شود. ریل درب اتوماتیک شیشه ای کشویی باید همراه با موتور, تسمه, هنگر, درپوش, راهنمای کف و سنسورهای ایمنی به صورت یک مجموعه هماهنگ انتخاب گردد. جنس آلومینیوم, ضخامت مقطع, شکل شیار و امکان دسترسی برای تعمیر نیز باید با شدت تردد و شرایط نصب تناسب داشته باشند. هزینه نهایی به نوع ریل, طول مسیر, تعداد لت ها, ظرفیت اپراتور, ساخت سفارشی و آماده سازی محل وابسته است. تک سازه با مشاهده محدودیت های واقعی دهانه, انتخاب طرح و سفارش حرفه ای را به راهکاری قابل اجرا برای همان پروژه تبدیل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه مستقیم تک لنگه | در پروژه ای که یک لت شیشه ای به سمت فضای آزاد حرکت می کند, ریل تک مسیره آلومینیومی مسیر ساده و قابل سرویس ایجاد می نماید. | طول مفید ریل با عرض شیشه و فضای توقف کامل لت هماهنگ شود. |
| ورودی مرکزی دولنگه | ریل دولنگه باید حرکت دو هنگر را روی یک مسیر مستقیم هماهنگ کند تا شیشه ها هم زمان در مرکز دهانه بسته شوند. | تراز ریل و کشش تسمه برای رسیدن متقارن دو لت کنترل گردد. |
| فضای جانبی محدود | ریل تلسکوپی دو مسیره چند لت را در فضای کمتری جمع می کند و عرض عبور بیشتری برای پروژه فراهم می سازد. | عمق کاور و مقدار هم پوشانی فریم ها پیش از سفارش محاسبه شود. |
| دهانه عریض چندلته | ریل تلسکوپی سه مسیره برای پروژه ای کاربرد دارد که چند شیشه باید با سرعت هماهنگ روی مسیرهای موازی حرکت کنند. | وزن مجموع لت ها و تعداد هنگرها در ظرفیت اپراتور لحاظ گردد. |
| شیشه سنگین و پرتردد | ریل تقویت شده با مقطع مقاوم تر, بار شیشه لمینت یا فریم بزرگ را میان قرقره ها و زیرسازی توزیع می کند. | استحکام تیر و ضخامت مقطع همراه با وزن واقعی شیشه بررسی شود. |
| محدودیت ارتفاع کاور | ریل کم ارتفاع در پروژه ای استفاده می شود که فاصله میان سقف, نمای ورودی و اپراتور محدود است. | فضای موتور, تسمه و دسترسی تعمیر داخل مقطع فشرده حفظ گردد. |
| نمای منحنی پروژه | ریل قوسی با شعاع مشخص, حرکت شیشه خم را در امتداد معماری منحنی هدایت می کند. | شعاع ریل, شیشه و زیرسازی از یک نقشه اجرایی مشترک ساخته شوند. |
| نیاز به نمای یکپارچه | ریل توکار داخل سقف یا پوشش معماری قرار می گیرد و اجزای اپراتور را از دید مستقیم پنهان می کند. | دریچه دسترسی برای موتور, برد, تسمه و هنگر پیش بینی شود. |
| هزینه و نگهداری پروژه | نوع مقطع, طول ریل, تعداد مسیرها, درپوش, هنگر و شرایط نصب بر قیمت و برنامه سرویس اثر می گذارند. | پیشنهادهای خرید بر اساس قطعات و خدمات هم سطح مقایسه شوند. |
روایت انتخاب نه طرح ریل برای محدودیت های واقعی دهانه
انتخاب طرح ریل از لحظه ای آغاز می شود که مسیر حرکت شیشه و فضای توقف آن روی نقشه پروژه مشخص گردد. دهانه ای با یک لت متحرک به مسیر ساده ای نیاز دارد, اما ورودی دولنگه باید نقطه بسته شدن مرکزی و حرکت متقارن دو شیشه را حفظ کند. در پروژه دارای دیوار یا ویترین نزدیک دهانه, فضای جانبی محدود می شود و ریل تلسکوپی وارد تصمیم اجرایی خواهد شد. ارتفاع کم سقف, شیشه سنگین, نمای قوسی یا الزام به پنهان کردن اپراتور نیز طرح های متفاوتی را مطرح می کنند. نه طرح ریل زمانی قابل مقایسه هستند که هرکدام به یک نیاز عملی مانند افزایش عرض عبور, کنترل وزن, کاهش ارتفاع کاور یا دسترسی بهتر برای سرویس پاسخ دهند.

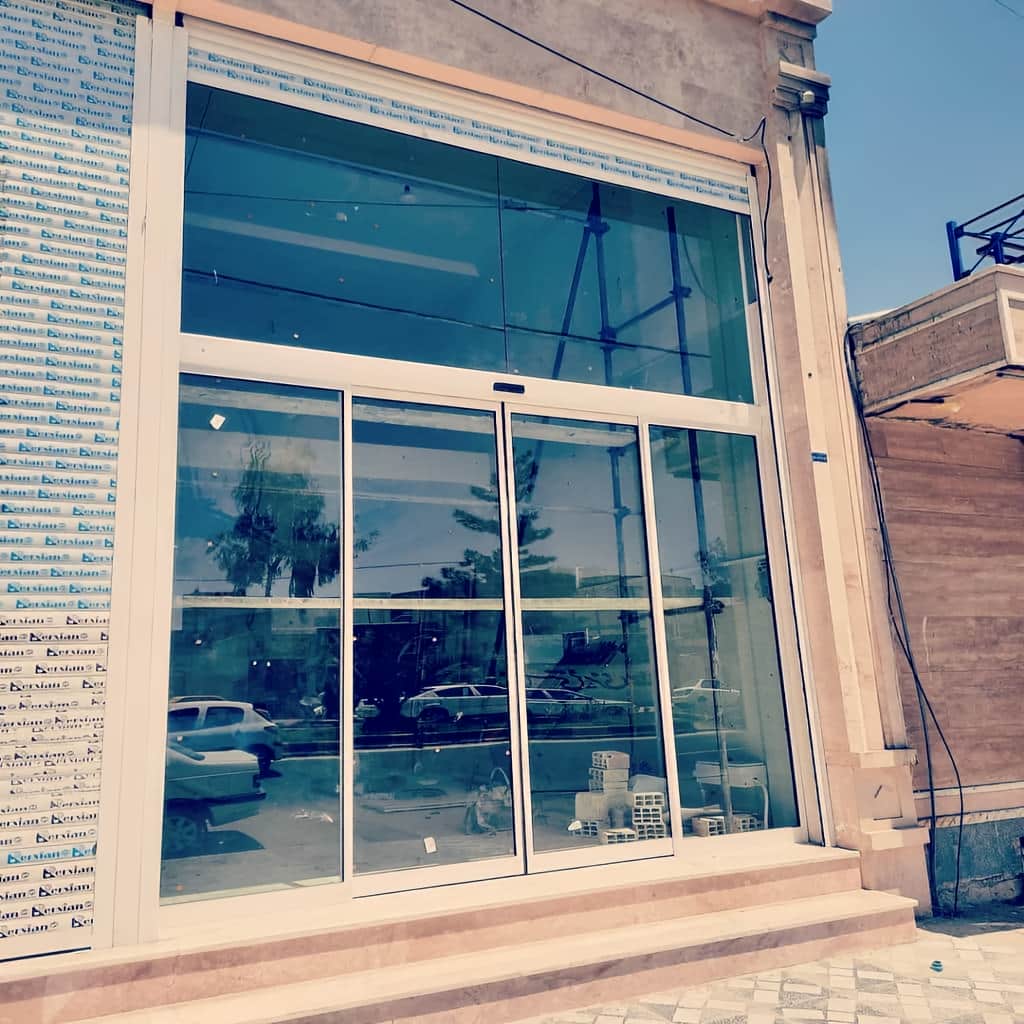

ریل تک مسیره برای ورودی های مستقیم پروژه

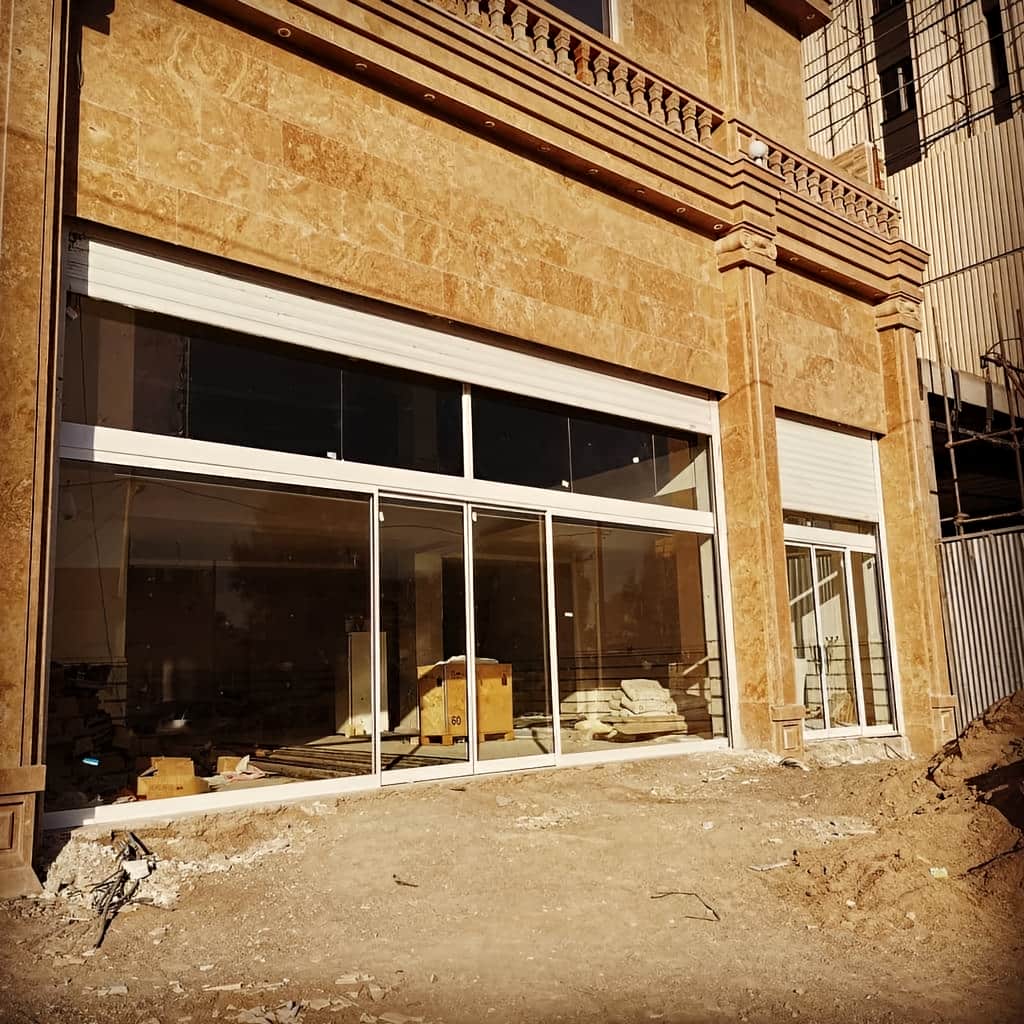

طرح نخست, ریل تک مسیره تک لنگه است که یک شیشه را روی مسیر مستقیم به یک سمت هدایت می کند. این طرح برای دهانه ای مناسب است که در یک طرف فضای کافی برای توقف کامل لت وجود دارد. ساختار ساده تر ریل, تنظیم هنگر و سرویس تسمه را آسان تر می کند, اما طول مسیر باید با عرض واقعی شیشه هماهنگ باشد. اگر لت پیش از رسیدن به محل توقف با ستون, دیوار یا تجهیزات برخورد کند, بخشی از عرض دهانه بسته باقی خواهد ماند و مزیت درب اتوماتیک کاهش می یابد.

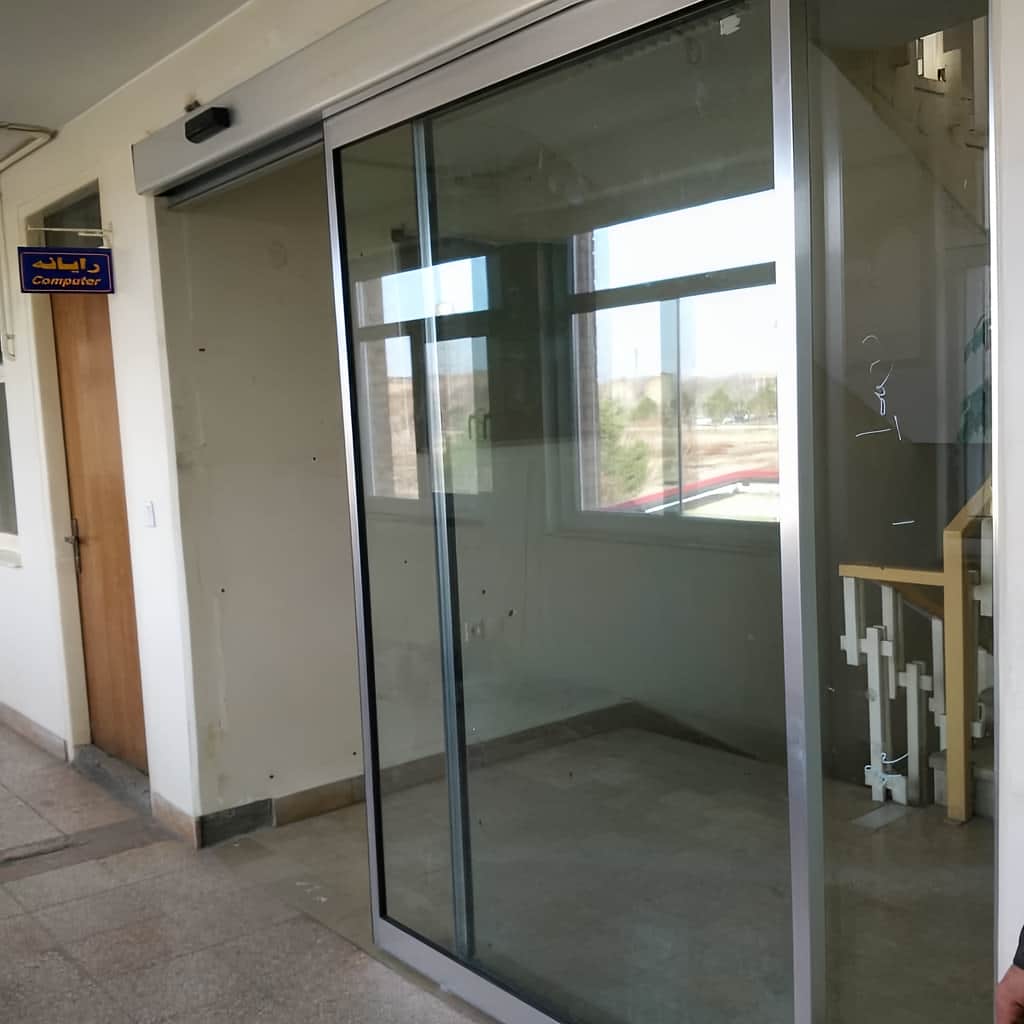

طرح دوم, ریل تک مسیره دولنگه است که دو شیشه را از مرکز به طرفین حرکت می دهد. در این پروژه, یک تسمه و مجموعه هنگرها باید لت ها را با سرعت هماهنگ جابه جا کنند. کوچک ترین اختلاف در تراز یا اصطکاک می تواند باعث شود یک شیشه زودتر از دیگری به مرکز برسد. طول دو سمت ریل, فضای توقف و موقعیت شیشه های ثابت باید متقارن بررسی شوند. این طرح برای ورودی پرتردد و عریض مناسب است, مشروط بر آنکه دو طرف دهانه فضای کافی برای جمع شدن لت ها داشته باشند.
ریل تلسکوپی برای پروژه دارای کمبود فضای توقف
طرح سوم, ریل تلسکوپی دو مسیره است که دو لت متحرک را روی مسیرهای موازی در یک سمت جمع می کند. این ساختار برای پروژه ای انتخاب می شود که عرض عبور بیشتری نیاز دارد, اما دیوار جانبی کوتاه تر از عرض شیشه استاندارد است. هنگرها, تسمه های هماهنگ کننده و راهنماهای کف باید حرکت دو لت را با سرعت های متناسب کنترل کنند. عمق ریل و کاور نیز بیشتر از مدل تک مسیره است و باید پیش از اجرای سقف یا نما در نقشه معماری جای بگیرد.

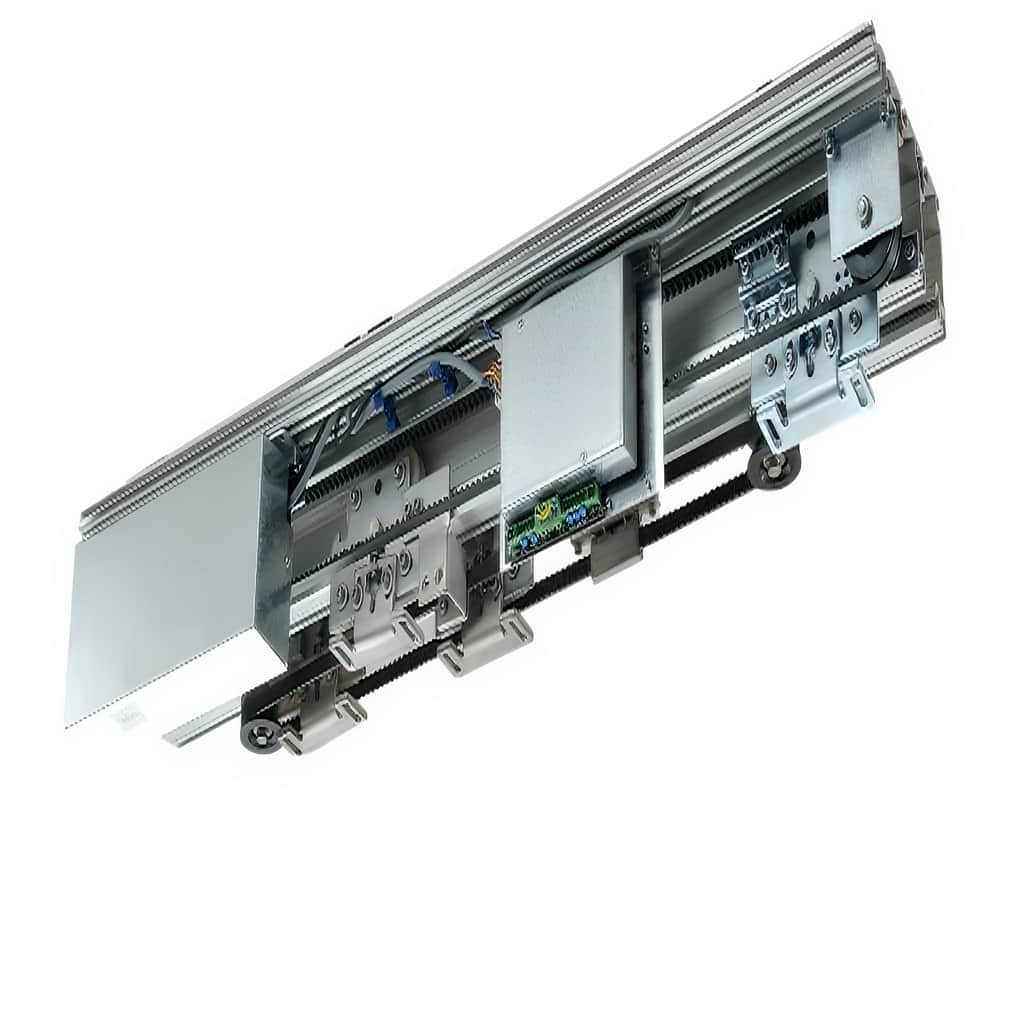

طرح چهارم, ریل تلسکوپی سه مسیره است که چند شیشه را در فضای فشرده تری روی هم جمع می کند. این طرح برای دهانه های عریض یا مسیر عبور تجهیزات کاربرد دارد, اما تعداد بیشتر لت ها وزن و پیچیدگی تنظیم را افزایش می دهد. فاصله میان فریم ها باید در تمام مسیر ثابت بماند و هیچ شیشه ای نباید هنگام شتاب یا توقف با لت مجاور تماس پیدا کند. سرویس آینده نیز اهمیت دارد؛ درپوش باید بدون بازکردن بخش های اصلی نما امکان دسترسی به تسمه, قرقره و بست های هر مسیر را فراهم سازد.
ریل های خاص برای وزن ارتفاع و فرم معماری

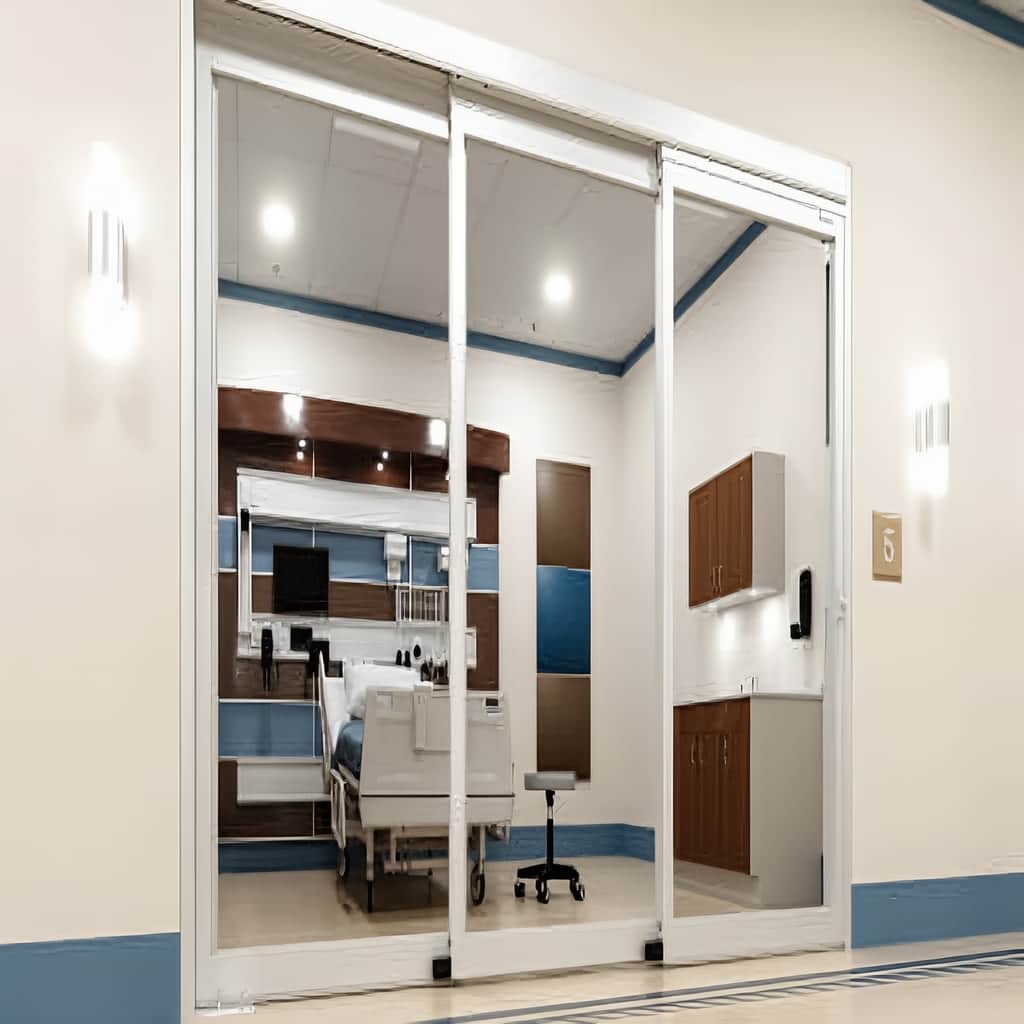

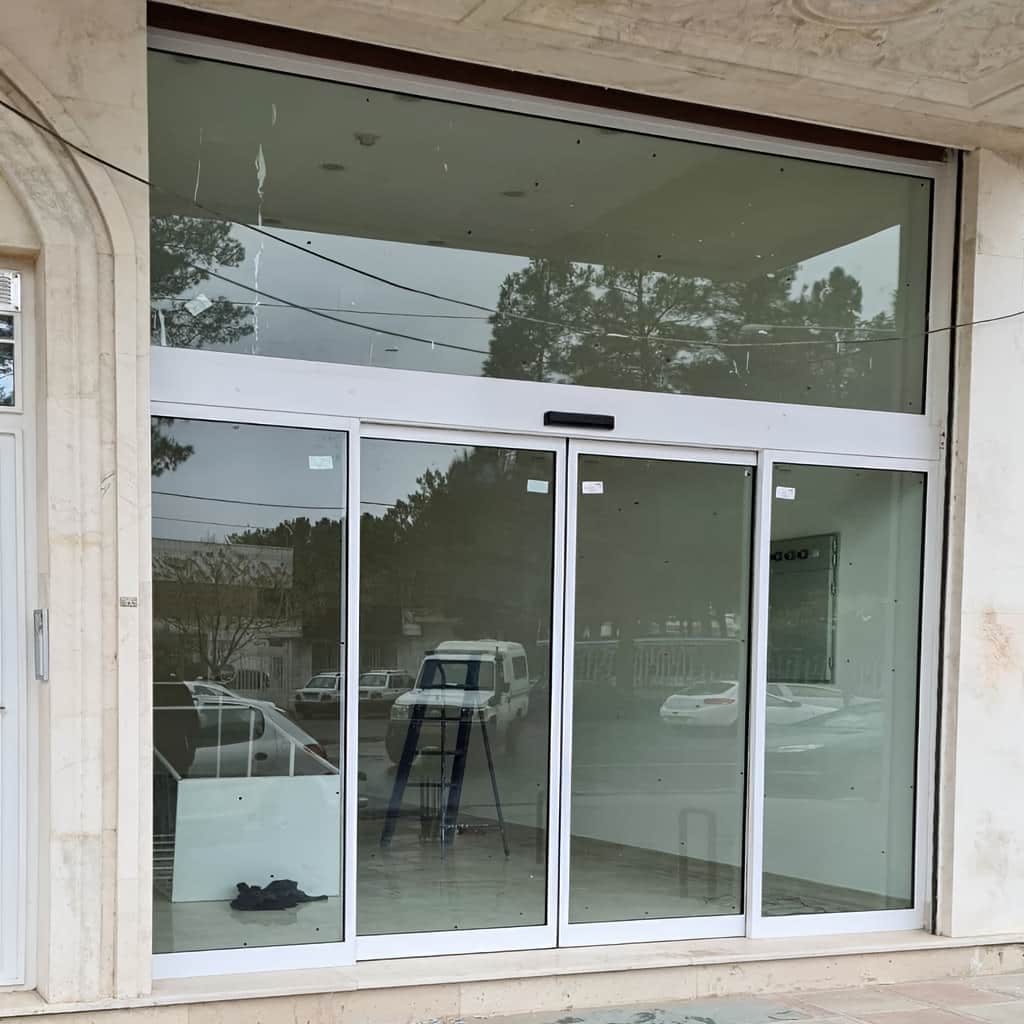

طرح پنجم, ریل تقویت شده برای شیشه های سنگین و ورودی های پرتردد است. مقطع این ریل باید بار را بدون خمش میان زیرسازی و هنگرها توزیع کند. طرح ششم, ریل کم ارتفاع است که برای پروژه دارای محدودیت میان سقف و دهانه استفاده می شود. فشرده شدن مقطع نباید فضای حرکت تسمه یا امکان تنظیم قرقره را از بین ببرد. در هر دو طرح, انتخاب تنها بر اساس ظاهر کاور اشتباه است و ظرفیت سازه ای باید با وزن کامل شیشه, فریم و یراق محاسبه گردد.
طرح هفتم, ریل قوسی است که برای شیشه خم و نمای منحنی ساخته می شود. طرح هشتم, ریل توکار است که داخل سقف یا پوشش پنهان می گردد. طرح نهم, ریل ماژولار سرویس پذیر است که بخش های موتور, برد و مسیر قرقره ها دسترسی تفکیک شده دارند. ریل قوسی به شعاع دقیق نیاز دارد و مدل توکار بدون دریچه سرویس می تواند تعمیر را دشوار کند. طرح ماژولار نیز برای پروژه ای مناسب است که توقف کوتاه و تعویض سریع قطعات در برنامه بهره برداری اهمیت دارد.
- طول ریل تک لنگه را با فضای توقف واقعی شیشه هماهنگ کنید.
- نقطه بسته شدن مرکزی مدل دولنگه را پیش از تحویل کنترل نمایید.
- عمق ریل تلسکوپی را در نقشه سقف و نمای پروژه لحاظ کنید.
- ریل سنگین را همراه با ظرفیت زیرسازی و هنگر انتخاب نمایید.
- برای مدل قوسی توکار و ماژولار دسترسی سرویس پیش بینی کنید.
ساختار مقطع و قطعات ریل در شرایط اجرایی پروژه
پس از تعیین طرح حرکت, کیفیت ریل به مقطع آلومینیومی, سطح مسیر قرقره و نحوه اتصال قطعات وابسته می شود. ریل باید در تمام طول راستا و سختی کافی داشته باشد تا وزن شیشه باعث خمش یا تغییر فاصله نشود. شیار حرکت قرقره باید سطح یکنواختی ایجاد کند و تسمه نیز بدون تماس با لبه های مقطع کار نماید. درپوش, لاستیک های کاهش صدا, بست زیرسازی و توقف گیرهای انتهایی نیز بخشی از مجموعه هستند. در پروژه واقعی, ضخامت بیشتر به تنهایی تضمین کننده کیفیت نیست؛ طراحی داخلی مقطع, محل پیچ ها و نحوه انتقال بار اهمیت مشابهی دارند. نتیجه مطلوب از هماهنگی ریل با هنگر, موتور, شیشه و سازه بالای دهانه به دست می آید.
مقطع آلومینیومی و تحمل بار شیشه
آلومینیوم ریل باید سطح صاف, ضخامت یکنواخت و راستای دقیق داشته باشد. پل ها و کانال های داخلی مقطع, سختی آن را افزایش می دهند و محل نصب موتور, برد و بست ها را شکل می دهند. در پروژه دارای شیشه سنگین, بار فقط روی یک نقطه قرار نمی گیرد و باید میان پیچ های زیرسازی و طول ریل توزیع شود. اگر فاصله بست ها زیاد باشد, مقطع در میانه خم می شود و قرقره هنگام عبور از آن بخش نیروی بیشتری تحمل خواهد کرد.
مقطع کم ارتفاع نیازمند طراحی فشرده تری است, زیرا موتور, تسمه و قرقره باید در فضای محدود جای بگیرند. کاهش ارتفاع نباید به تماس تسمه با درپوش یا دشوارشدن تنظیم هنگر منجر شود. در ریل تلسکوپی نیز مسیرهای موازی باید فاصله ثابتی داشته باشند تا فریم ها هنگام حرکت با یکدیگر برخورد نکنند. پیش از سفارش, نقشه مقطع با وزن لت, تعداد مسیرها و ابعاد کاور مقایسه می شود تا انتخاب ظاهری جای محاسبه اجرایی را نگیرد.
قرقره هنگر و سطح حرکت داخل ریل
قرقره ها وزن شیشه را روی سطح ریل جابه جا می کنند و کیفیت تماس آن ها بر صدا و نرمی حرکت اثر مستقیم دارد. سطح دارای موج, پلیسه یا آلودگی می تواند لرزش دوره ای ایجاد کند. هنگر نیز باید وزن لت را در چند نقطه مناسب توزیع نماید و امکان تنظیم ارتفاع را فراهم سازد. در شیشه بزرگ, فاصله هنگرها اهمیت بیشتری پیدا می کند؛ نزدیک بودن بیش از حد آن ها باعث تمرکز بار و فاصله نامناسب موجب خمش فریم یا ناپایداری حرکت می شود.
در پروژه دولنگه, تنظیم ارتفاع دو لت باید به گونه ای انجام شود که لبه های شیشه در مرکز هم سطح باشند. در مدل تلسکوپی, هر مسیر هنگر و قرقره مخصوص خود را دارد و اختلاف کوچک می تواند فاصله فریم ها را تغییر دهد. توقف گیرهای انتهای ریل نیز باید پیش از رسیدن هنگر به بخش حساس, حرکت را محدود کنند. ضربه مستقیم قرقره به انتهای مقطع می تواند تنظیم بست یا بلبرینگ را تغییر دهد. کاهش سرعت الکترونیکی و توقف مکانیکی باید با یکدیگر هماهنگ باشند.
تسمه درپوش و اجزای کاهش صدا
تسمه نیروی موتور را به هنگر منتقل می کند و باید در امتداد ریل بدون پیچش حرکت نماید. کشش کم باعث تأخیر در شروع و توقف نامنظم می شود, در حالی که کشش زیاد فشار دائمی به محور موتور و قرقره وارد می کند. محل عبور تسمه در مقطع باید از پیچ ها و لبه های تیز فاصله داشته باشد. در ریل تلسکوپی, تسمه های هماهنگ کننده اضافی نیز وجود دارند و تنظیم هرکدام بر سرعت نسبی لت ها اثر می گذارد.
درپوش ریل علاوه بر پوشاندن اجزای داخلی, باید بدون لرزش روی مقطع قرار گیرد. تماس آزاد درپوش با موتور یا بدنه می تواند صدایی ایجاد کند که به اشتباه به قرقره نسبت داده شود. نوارهای کاهش صدا و بست های مناسب, لرزش کاور را کنترل می کنند. طراحی درپوش باید اجازه دهد تکنسین بدون بازکردن شیشه به برد, تسمه و هنگر دسترسی پیدا کند. در پروژه توکار, این دسترسی از طریق دریچه معماری تأمین می شود و نباید پس از تکمیل سقف مسدود گردد.
- راستای مقطع و سطح حرکت قرقره را پیش از نصب کنترل کنید.
- فاصله بست های زیرسازی را با وزن شیشه تطبیق دهید.
- هنگرها را برای توزیع متعادل وزن لت جانمایی نمایید.
- کشش تسمه را بدون فشار اضافی به محور موتور تنظیم کنید.
- درپوش و نوارهای کاهش صدا را پیش از تحویل آزمایش نمایید.
اندازه گیری و آماده سازی دهانه برای نصب ریل کشویی
نصب ریل از مرحله ای آغاز می شود که ارتفاع کف نهایی, تیر بالای دهانه و مسیر توقف شیشه ها هم زمان بررسی شوند. عرض خام دهانه به تنهایی برای سفارش کافی نیست؛ طول ریل باید فضای حرکت, کاهش سرعت و توقف کامل لت را پوشش دهد. در مدل تلسکوپی, عمق چند مسیر و در ریل قوسی, شعاع معماری نیز وارد محاسبات می شوند. زیرسازی باید در تمام طول مقاوم و تراز باشد و محل عبور کابل ها پیش از بستن پوشش مشخص گردد. اگر ریل پس از تولید با مانع سازه ای یا سقف کاذب روبه رو شود, کوتاه کردن یا جابه جایی آن می تواند منطق حرکت را تغییر دهد. نقشه اجرایی باید پیش از ساخت, مسیر کامل شیشه و دسترسی سرویس را نشان دهد.
برداشت طول مسیر و فضای توقف شیشه
عرض دهانه در بخش پایین, میانه و بالا اندازه گیری می شود تا اختلاف دیوارها و شیشه های ثابت مشخص گردد. سپس عرض لت متحرک, مقدار هم پوشانی و محل توقف نهایی محاسبه خواهد شد. در مدل تک لنگه, یک سمت باید فضای کامل شیشه را بپذیرد. در مدل دولنگه, طول دو طرف و نقطه مرکزی باید متقارن باشند. تابلو, ستون یا تجهیزات کناری نباید وارد محدوده ریل و شیشه شوند, زیرا توقف زودهنگام عرض عبور را کاهش می دهد.
در ریل تلسکوپی, عرض هر لت و مقدار جمع شدن چند فریم روی یکدیگر محاسبه می شود. افزایش تعداد لت ها همیشه به معنای بازشوی بیشتر نیست و ضخامت فریم ها بخشی از فضا را اشغال می کند. برای ریل قوسی, شعاع حرکت روی کف و سقف علامت گذاری خواهد شد. شیشه خم, ریل و زیرسازی باید از یک مرکز هندسی مشترک پیروی کنند. هر اختلاف در شعاع باعث تغییر فاصله قرقره و فشار جانبی به هنگر می شود و حرکت نرم پروژه را مختل می سازد.
زیرسازی تراز و اتصال ریل به سازه
ریل باید روی تیر فلزی, پروفیل مقاوم یا سازه ای نصب شود که وزن شیشه را بدون خمش تحمل کند. سقف کاذب یا ورق نمای نازک نمی توانند تکیه گاه اصلی باشند. پیش از سوراخ کاری, تراز زیرسازی در تمام طول کنترل می شود و نقاط برجسته اصلاح خواهند شد. استفاده از پیچ برای کشیدن ریل روی سطح موج دار, مقطع را تغییر شکل می دهد. فاصله بست ها نیز بر اساس وزن و طول ریل تعیین می شود و در قسمت موتور یا اتصال لت سنگین ممکن است تقویت بیشتری لازم باشد.
ارتفاع نصب با کف نهایی و ابعاد شیشه هماهنگ خواهد شد. اگر کف پوش پس از نصب اجرا شود, فاصله زیر فریم ممکن است کاهش یابد و راهنمای کف از راستای مناسب خارج شود. مسیر کابل موتور, سنسور, قفل و باتری نیز باید پیش از قرارگرفتن ریل مشخص گردد. کابل ها نباید وارد مسیر تسمه یا قرقره شوند. در مدل توکار, دریچه سرویس و امکان بازشدن درپوش پیش از تکمیل سقف آزمایش می شوند تا تعمیر آینده به تخریب نما نیاز نداشته باشد.
تنظیم حرکت و عیب یابی پس از نصب
پس از تثبیت ریل, موتور, تسمه و هنگرها نصب می شوند و لت ها روی مسیر قرار می گیرند. فاصله شیشه از کف و فریم ثابت باید در تمام طول یکنواخت باشد. سپس کشش تسمه, ارتفاع هنگر, سرعت حرکت و نقاط کاهش سرعت تنظیم خواهند شد. در مدل دولنگه, دو شیشه باید هم زمان به مرکز برسند و در مدل تلسکوپی, لت های هر مسیر بدون تماس با یکدیگر حرکت کنند. هر صدای دوره ای می تواند محل ناهمواری ریل یا خرابی قرقره را نشان دهد.
عیب یابی با پاک سازی مسیر و بررسی تراز آغاز می شود. کندی شیشه همیشه ناشی از ضعف موتور نیست و ممکن است به خمش ریل, قرقره آسیب دیده یا راهنمای کف جابه جا مربوط باشد. پس از رفع مشکل مکانیکی, تنظیمات برد و نقاط توقف بازبینی می شوند. تحویل پروژه با عبور سریع, حرکت آهسته, توقف مانع و چند چرخه پیوسته انجام خواهد شد. ثبت طول ریل, نوع مقطع, مدل هنگر و تنظیمات اولیه به تعمیر آینده کمک می کند تا قطعه سازگار سریع تر شناسایی شود.
- طول مسیر و فضای توقف را پیش از سفارش روی نقشه مشخص کنید.
- عمق ریل تلسکوپی و شعاع ریل قوسی را دقیق محاسبه نمایید.
- زیرسازی را پیش از اتصال ریل کاملاً تراز کنید.
- مسیر کابل را از تسمه و قرقره ها جدا نگه دارید.
- عیب یابی را از سطح ریل و اجزای مکانیکی آغاز نمایید.

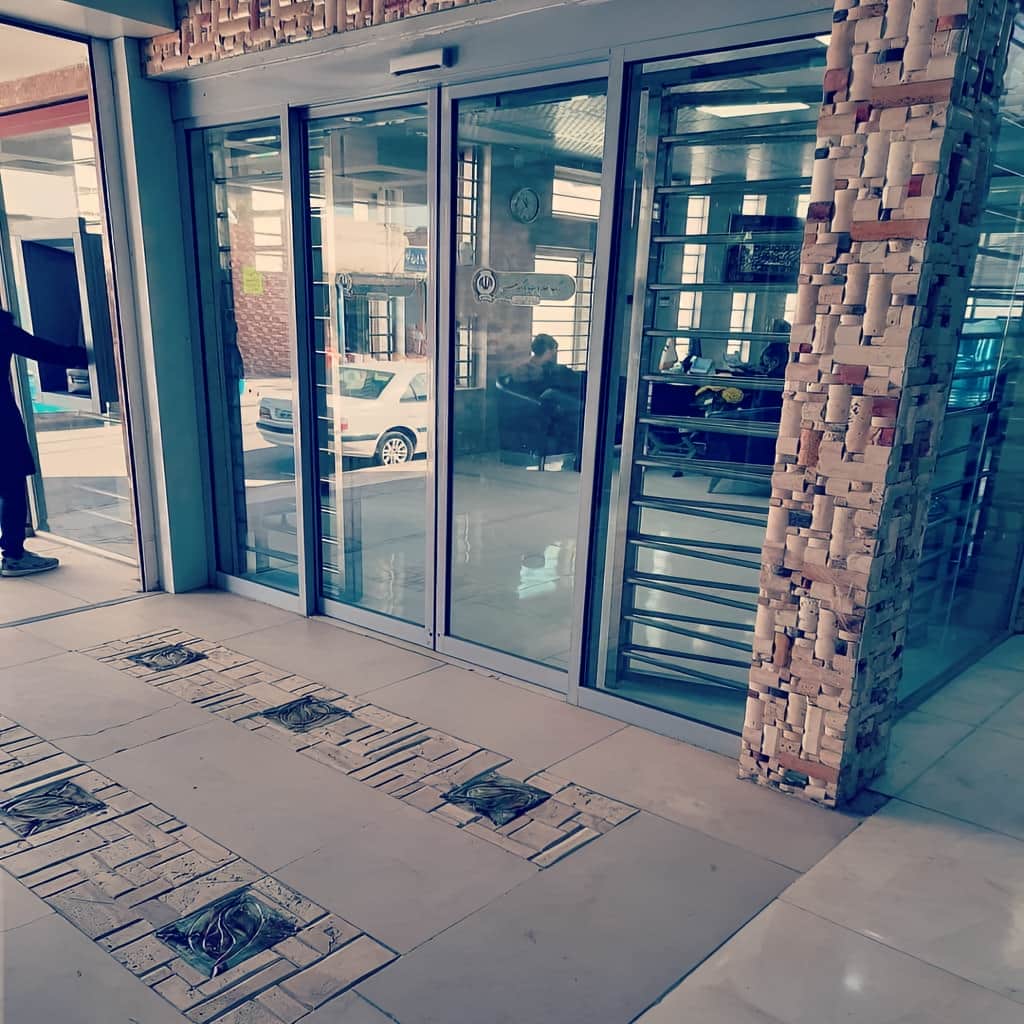

قیمت سفارش نگهداری و خدمات تک سازه
پس از مشخص شدن نوع حرکت, طول دهانه و وزن شیشه, قیمت پروژه بر اساس طرح واقعی ریل تعیین می شود. مدل تک مسیره با ریل تلسکوپی, تقویت شده, کم ارتفاع, قوسی یا توکار مقطع و تجهیزات یکسانی ندارد. طول پروفیل, تعداد مسیرها, نوع درپوش, هنگرها, قرقره ها و بست های زیرسازی بر مشخصات سفارش اثر می گذارند. وضعیت محل نیز مهم است؛ تقویت تیر, اصلاح سقف, کابل کشی یا ساخت شعاع سفارشی می تواند دامنه خدمات را تغییر دهد. تک سازه با تضمین کیفیت در انتخاب مقطع و اجرای تراز, پیشنهاد را بر اساس محدودیت واقعی پروژه آماده می کند تا کاهش هزینه به ریل ضعیف, دسترسی دشوار یا حرکت پرصدا منجر نشود.
عوامل پروژه ای مؤثر بر قیمت ریل
نوع طرح نخستین عامل اثرگذار است. ریل تک مسیره نسبت به مدل تلسکوپی چندمسیره اجزا و مقطع ساده تری دارد. ریل تقویت شده برای شیشه سنگین به آلومینیوم و بست مقاوم تری نیاز دارد و مدل قوسی نیز بر اساس شعاع سفارشی ساخته می شود. طول ریل, نوع درپوش, تعداد هنگر و کیفیت قرقره باید در مشخصات سفارش ثبت شوند تا پیشنهادهای ظاهراً مشابه با ظرفیت های متفاوت مقایسه نگردند.
شرایط نصب بخش دیگری از برآورد است. دهانه دارای زیرسازی تراز و برق آماده, مسیر اجرای ساده تری دارد؛ اما اصلاح تیر, ساخت پایه یا بازکردن پوشش موجود خدمات بیشتری ایجاد می کند. حمل ریل بلند یا قوسی نیز به بسته بندی و برنامه دقیق نیاز دارد. هزینه کمتر زمانی قابل مقایسه است که جنس مقطع, ضخامت, قطعات حرکتی و دامنه نصب برابر باشند. قیمت کلی بدون شرح اجزا نمی تواند کیفیت حرکت و دوام واقعی ریل را نشان دهد.
مراحل سفارش از بازدید تا ساخت ریل
سفارش با دریافت تصویر دهانه, ابعاد تقریبی, تعداد لت ها و مدل اپراتور آغاز می شود. فضای توقف شیشه, شدت تردد, نوع فریم و محدودیت ارتفاع در انتخاب اولیه طرح اثر دارند. بازدید فنی برای ثبت طول نهایی, تراز زیرسازی, کف و مسیر کابل انجام خواهد شد. سپس مدل ریل, تعداد مسیرها, نوع هنگر, درپوش و تجهیزات جانبی تعیین می شوند. اگر چند طرح قابل اجرا باشد, تفاوت آن ها از نظر عرض عبور, عمق کاور و سرویس آینده توضیح داده خواهد شد.
پس از تأیید مشخصات, نقشه برش, سوراخ کاری و محل بست ها آماده می شود. ریل قوسی یا تلسکوپی باید پیش از تولید با نقشه شیشه و اپراتور هماهنگ گردد. در شرح خدمات باید ساخت, بسته بندی, حمل, نصب, تراز و تنظیم نهایی مشخص باشند. تک سازه اطلاعات مقطع, طول و قطعات حرکتی را ثبت می کند تا در صورت تعمیر یا توسعه پروژه, ریل و لوازم سازگار با دقت بیشتری تأمین شوند.
نگهداری و تعمیر مسیر حرکت ریل
نگهداری ریل شامل پاک سازی سطح حرکت, کنترل قرقره ها, بررسی بست ها و آزمایش صدای درپوش است. گردوغبار یا جسم خارجی می تواند زیر چرخ قرار گیرد و در هر عبور لرزش تکراری ایجاد کند. مواد روغنی نامناسب نیز گردوغبار بیشتری جذب می کنند و نباید بدون توصیه فنی روی مسیر استفاده شوند. صدای تازه, حرکت موج دار یا تغییر فاصله شیشه از کف نشانه هایی هستند که باید پیش از آسیب گسترده بررسی گردند.
در سرویس دوره ای, تراز ریل, کشش تسمه, وضعیت هنگر و توقف گیرها کنترل می شوند. تعمیر حرفه ای با تشخیص علت آغاز خواهد شد؛ تعویض موتور روی ریلی که خم شده مشکل را رفع نمی کند و تغییر تنظیم برد نیز خرابی قرقره را پنهان می سازد. خدمات پس از نصب باید امکان تنظیم دوباره, تأمین هنگر و اصلاح درپوش را فراهم کند. رسیدگی منظم کمک می کند شیشه با صدای کمتر, سرعت ثابت و توقف دقیق در مسیر باقی بماند.
- پیشنهادها را با نوع مقطع و تعداد مسیر برابر مقایسه کنید.
- هزینه زیرسازی بسته بندی و حمل ریل را جدا بررسی نمایید.
- نقشه برش و محل بست ها را پیش از تولید تأیید کنید.
- مشخصات ریل و هنگر را برای تعمیر آینده ثبت نمایید.
- هر صدای دوره ای یا حرکت موج دار را سریع بررسی کنید.
برای دهانه ای که یک یا دو لت روی خط مستقیم حرکت می کنند و فضای جانبی کافی وجود دارد, ریل تک مسیره انتخاب ساده تری است. مدل تک لنگه یک شیشه را به یک سمت می برد و مدل دولنگه مسیر مرکزی ایجاد می کند. طول ریل باید فضای حرکت و توقف کامل شیشه ها را پوشش دهد. وزن لت, شدت تردد و محل شیشه های ثابت نیز پیش از انتخاب مقطع بررسی می شوند.
ریل معمولی لت ها را روی یک مسیر حرکت می دهد, اما مدل تلسکوپی چند مسیر موازی دارد و چند شیشه را در فضای جانبی محدودتر جمع می کند. این ساختار می تواند عرض عبور بیشتری فراهم سازد, ولی عمق کاور, تعداد هنگر و پیچیدگی تنظیم آن بیشتر است. وزن مجموع لت ها و مقدار هم پوشانی فریم ها باید پیش از سفارش محاسبه شوند تا نتیجه نهایی با محدودیت پروژه هماهنگ باشد.
قیمت به طول ریل, نوع مقطع, تعداد مسیرها و ظرفیت تحمل وزن وابسته است. مدل تلسکوپی, تقویت شده, قوسی یا توکار ساخت و تجهیزات متفاوتی دارد. نوع درپوش, هنگر, قرقره, بست زیرسازی و شرایط نصب نیز مشخصات سفارش را تغییر می دهند. مقایسه دقیق باید میان پیشنهادهایی انجام شود که جنس ریل, قطعات حرکتی و خدمات نصب یکسانی دارند.
تصویر دهانه, عرض و ارتفاع تقریبی, تعداد لت ها, نوع شیشه و مدل اپراتور برای بررسی اولیه لازم هستند. فضای توقف, محدودیت ارتفاع و وضعیت زیرسازی نیز باید مشخص شوند. بازدید فنی برای کنترل طول نهایی, تراز تیر و مسیر کابل ضروری است. تک سازه پس از این بررسی, طرح ریل, مقطع, تعداد مسیر و هنگر مناسب را با شرایط واقعی پروژه هماهنگ می کند.
آلودگی سطح, قرقره فرسوده, خمش مقطع یا تراز نامناسب می تواند صدای دوره ای ایجاد کند. لرزش درپوش و کشش نادرست تسمه نیز گاهی با صدای ریل اشتباه گرفته می شوند. عیب یابی باید از پاک سازی مسیر, کنترل تراز و بررسی قرقره ها آغاز گردد. تعویض موتور یا افزایش سرعت بدون رفع علت مکانیکی ممکن است فشار بیشتری به هنگر و شیشه وارد کند.
اگر مقطع سالم باشد, می توان قرقره, هنگر, تسمه, بست یا درپوش را پس از بررسی سازگاری تعمیر یا تعویض کرد. ریل خم شده, ساییده یا نامتناسب با وزن شیشه ممکن است به تعویض کامل نیاز داشته باشد. پیش از تصمیم, طول, مقطع, وضعیت زیرسازی و مدل اپراتور بررسی می شوند. انتخاب قطعه مشابه ظاهری بدون کنترل ابعاد می تواند حرکت شیشه را مختل کند.
جمع بندی
انتخاب از میان 9 طرح ریل درب اتوماتیک شیشه ای کشویی باید از مسیر واقعی حرکت, فضای توقف شیشه و ظرفیت زیرسازی آغاز شود. مدل تک لنگه, دولنگه, تلسکوپی دو مسیره, تلسکوپی سه مسیره, تقویت شده, کم ارتفاع, قوسی, توکار و ماژولار هرکدام برای محدودیت اجرایی متفاوتی طراحی می شوند. مقطع آلومینیومی, سطح حرکت قرقره, هنگر, تسمه, درپوش و بست های سازه ای باید در یک نقشه هماهنگ بررسی گردند. اندازه گیری دقیق پیش از ساخت از کاهش عرض عبور, خمش ریل و ناسازگاری با اپراتور جلوگیری می کند. پس از نصب نیز کنترل تراز, صدای حرکت, نقاط توقف و دسترسی تعمیر برای تحویل قابل اتکا ضروری است. تک سازه با تضمین کیفیت و هماهگی مراحل اندازه گیری, ساخت, نصب و سرویس, سفارش را به شرایط واقعی پروژه متصل می کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه, ابعاد اولیه, تعداد لت ها و مدل اپراتور را ارائه دهید تا طرح ریل و جزئیات اجرایی مناسب پیشنهاد شوند.
