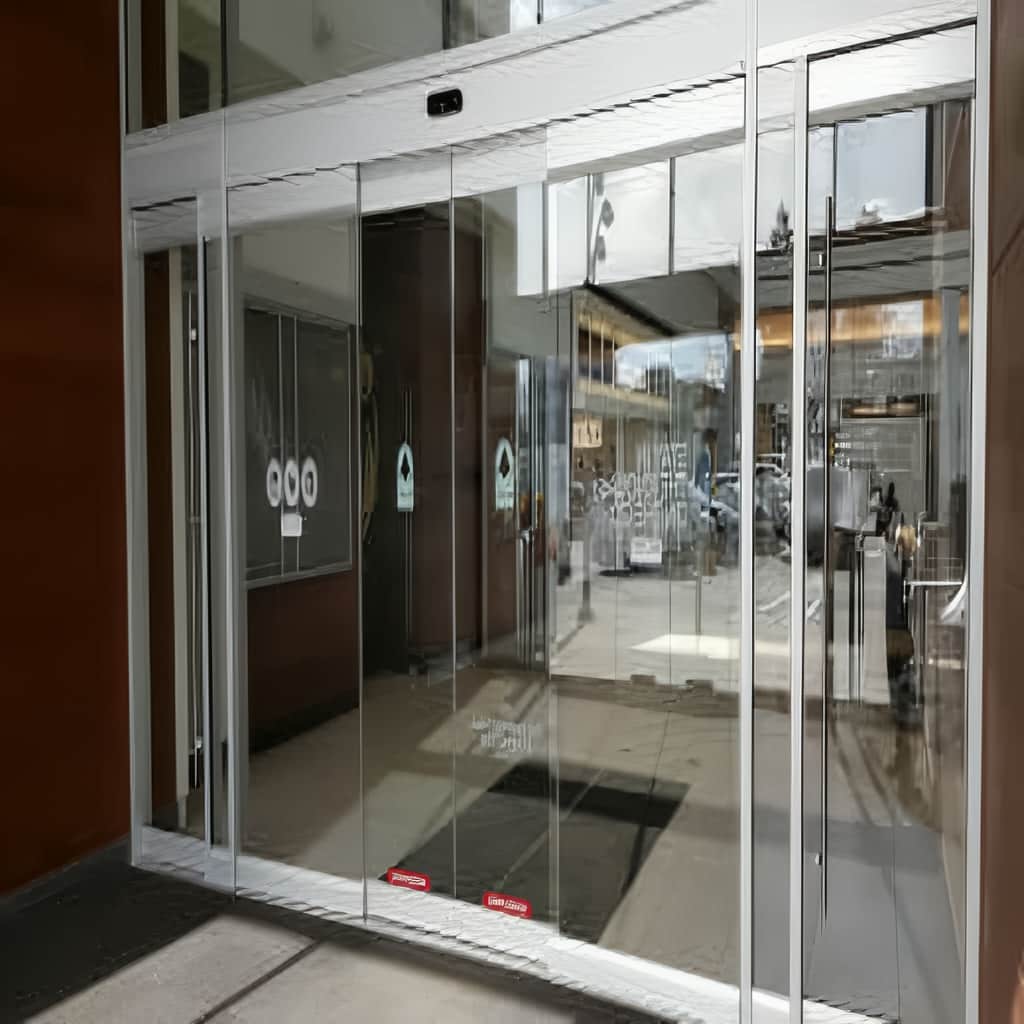

14 مدل درب اتوماتیک شیشه ای لولایی سنسوردار
سفارش درب شیشه ای لولایی تک لنگه برای پروژه کم عرض
اجرای درب لولایی سنسوردار فریم لس در نمای شفاف پروژه
نصب درب اتوماتیک لولایی با سنسور ایمنی پشت لنگه
تعمیر درب اتوماتیک شیشه ای لولایی با بسته شدن ناقص

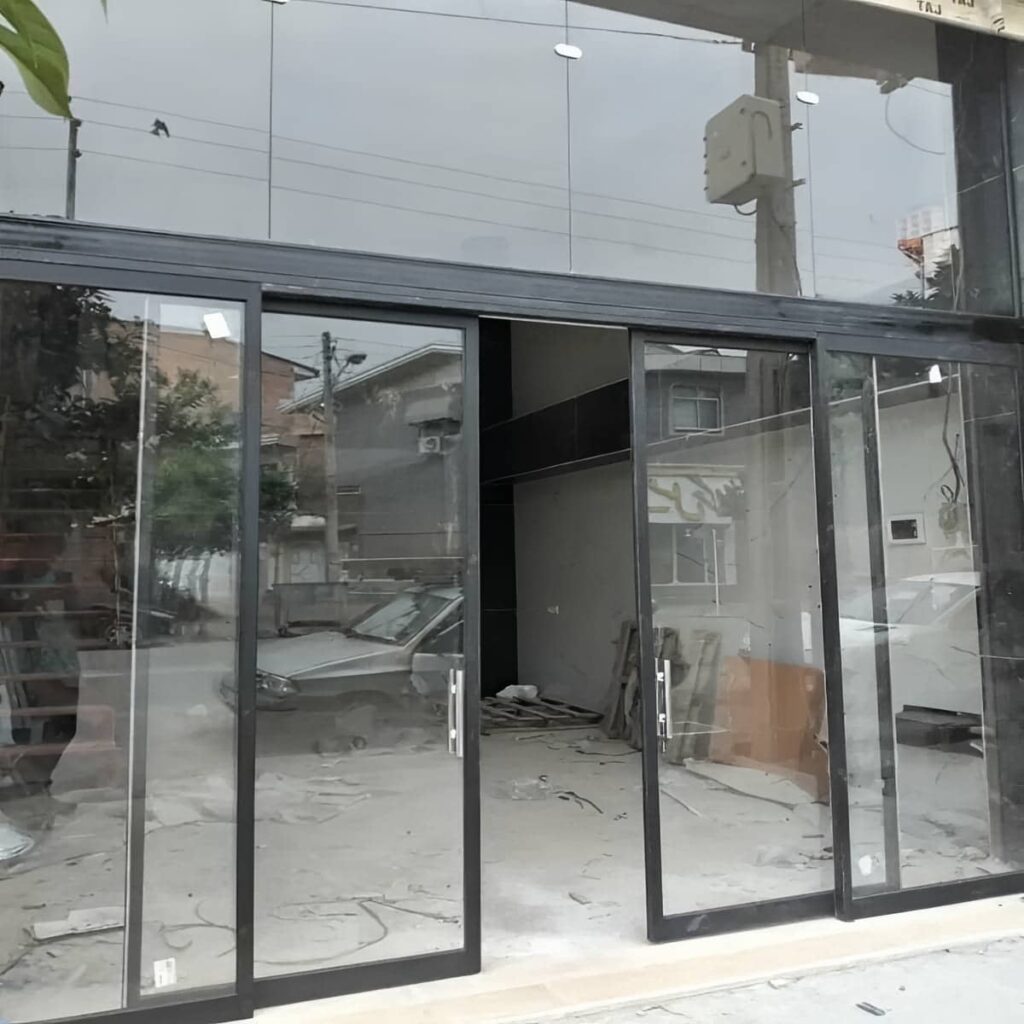

تولید درب اتوماتیک لولایی مجهز به کارت خوان
در پروژه ای که دهانه موجود برای حرکت کشویی فضای جانبی ندارد, 14 مدل درب اتوماتیک شیشه ای لولایی سنسوردار با شیشه سکوریت, اپراتور بازویی و سنسور حرکتی می توانند ورودی را بدون تغییر گسترده سازه مکانیزه کنند. تصمیم اجرایی از همان لحظه ای شکل می گیرد که جهت بازشدن لنگه, شعاع حرکت, محل ایستادن کاربران و توان چارچوب قدیمی بررسی شود. ممکن است یک مدل تک لنگه برای ورودی اداری کم تردد کافی باشد, اما همان اپراتور در دهانه سنگین فروشگاهی نتواند وزن شیشه و فشار باد را کنترل کند. در پروژه ای دیگر, دو لنگه هم زمان باید با ترتیب مشخص باز شوند تا لبه ها به یکدیگر برخورد نکنند و مسیر عبور برای ویلچر یا حمل کالا آزاد بماند. درب اتوماتیک شیشه ای لولایی سنسوردار از لولا یا محور کف, موتور بازویی, برد کنترل, سنسور حضور, تجهیزات ایمنی و قفل تشکیل می شود و هماهنگی این اجزا نتیجه نهایی را تعیین می کند. برسی ناقص چارچوب, زاویه بازشو یا محل سنسور می تواند به بازشدن بی مورد, توقف ناگهانی یا فشار اضافی به موتور منجر شود. هزینه پروژه نیز به وزن لنگه, نوع شیشه, تعداد اپراتورها, تجهیزات کنترل دسترسی و آماده سازی محل بستگی دارد. تک سازه با تطبیق مدل, قدرت اپراتور و جزئیات نصب با شرایط واقعی دهانه, مسیر سفارش را از انتخاب طرح تا تنظیم و تحویل نهایی روشن می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| دهانه قدیمی بدون فضای جانبی | در پروژه ای که کنار ورودی دیوار, ویترین یا تجهیزات ثابت قرار دارد, مدل لولایی با حفظ چارچوب موجود و استفاده از اپراتور بازویی اجرا می شود. | استحکام لولاها و توان چارچوب باید پیش از انتخاب موتور و شیشه بررسی شود. |
| ورودی تک لنگه کم تردد | برای مسیر اداری یا خدماتی با تردد کنترل شده, یک لنگه شیشه سکوریت و سنسور حرکتی می تواند بازشوی ساده و مستقیمی ایجاد کند. | جهت بازشدن باید با مسیر نزدیک شدن کاربران و فضای پشت درب هماهنگ باشد. |
| ورودی دولنگه پرتردد | در دهانه عریض, دو اپراتور یا یک سامانه هماهنگ کننده می توانند لنگه ها را با ترتیب و سرعت کنترل شده باز کنند. | برخورد لبه ها, تقدم بازشدن و نقطه توقف هر لنگه باید در تنظیم نهایی آزمایش شود. |
| عبور ویلچر و کالسکه | سنسور حضور, زمان بازماندن و زاویه بازشو باید به شکلی تنظیم شوند که کاربر بدون فشار یا بسته شدن زودهنگام عبور کند. | عرض مفید مسیر پس از بازشدن کامل لنگه ها روی نقشه واقعی کنترل شود. |
| نمای شفاف فریم لس | در مدل فریم لس, شیشه سکوریت یا لمینت با یراق محدود اجرا می شود تا پیوستگی دید ورودی و فضای داخلی حفظ گردد. | کیفیت لبه شیشه, محل بست اپراتور و مقاومت محور کف اهمیت بیشتری پیدا می کند. |
| ورودی در معرض باد | فریم آلومینیومی, لولای تقویت شده و تنظیم گشتاور موتور به کنترل فشار واردشده بر سطح شیشه کمک می کنند. | افزایش قدرت اپراتور بدون اصلاح چارچوب و محدودکردن ضربه باد راهکار کاملی نیست. |
| کنترل دسترسی پروژه | کارت خوان, شستی, ریموت یا قفل الکترومکانیکی می توانند فرمان بازشدن را در کنار سنسور حرکتی مدیریت کنند. | منطق تقدم فرمان ها و رفتار درب هنگام قطع برق باید پیش از سیم کشی مشخص شود. |
| خروج اضطراری | باتری پشتیبان و حالت آزادسازی دستی اجازه می دهند لنگه ها در وضعیت قطع برق یا تخلیه مسیر قابل استفاده باقی بمانند. | جهت بازشو و عملکرد قفل باید با مسیر خروج و شرایط ایمنی پروژه هماهنگ شود. |
| نگهداری و هزینه اجرا | وزن شیشه, تعداد لنگه ها, نوع اپراتور, سنسورها, زیرسازی و خدمات تنظیم بر هزینه و دوام سیستم اثر می گذارند. | پیشنهادهای سفارش را بر اساس مشخصات برابر و دامنه خدمات یکسان مقایسه کنید. |
گالری محصولات

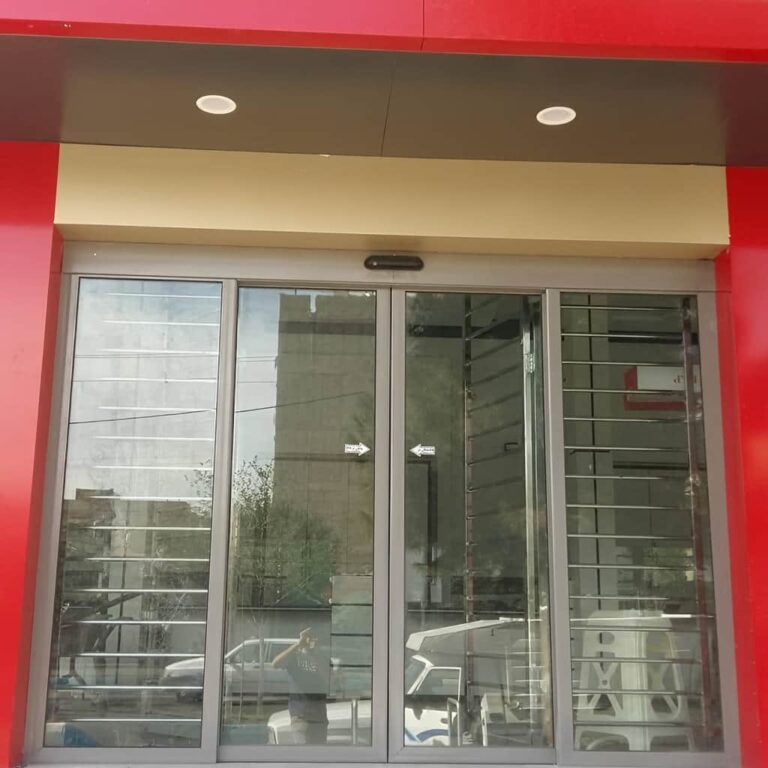

فریم مقاوم درب اتوماتیک شیشه ای
فریم درب اتوماتیک شیشه ای پایه اصلی نگهداری شیشه و قطعات حرکتی است و…

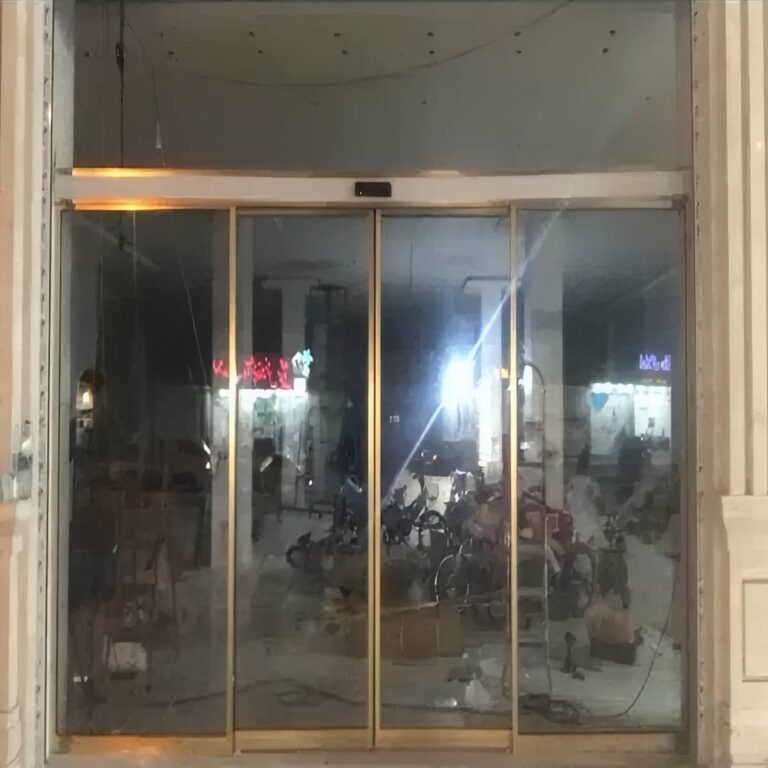

قیمت درب اتوماتیک لولایی شیشه ای
قیمت درب اتوماتیک لولایی شیشه ای بر اساس ابعاد دهانه, نوع اپراتور, کیفیت لولا,…
قیمت درب اتوماتیک منحنی شیشه ای
قیمت درب اتوماتیک منحنی شیشه ای به طراحی قوسی, نوع شیشه, دقت اپراتور, کیفیت…
قیمت درب اتوماتیک تلسکوپی شیشه ای
قیمت درب اتوماتیک تلسکوپی شیشه ای با توجه به عرض ورودی, تعداد لت های…
قیمت درب اتوماتیک کشویی شیشه ای
قیمت درب اتوماتیک کشویی شیشه ای زمانی درست برآورد می شود که عرض ورودی,…
روش محاسبه قیمت درب اتوماتیک شیشه ای
قیمت درب اتوماتیک شیشه ای با جمع زدن چند عامل واقعی به دست می…

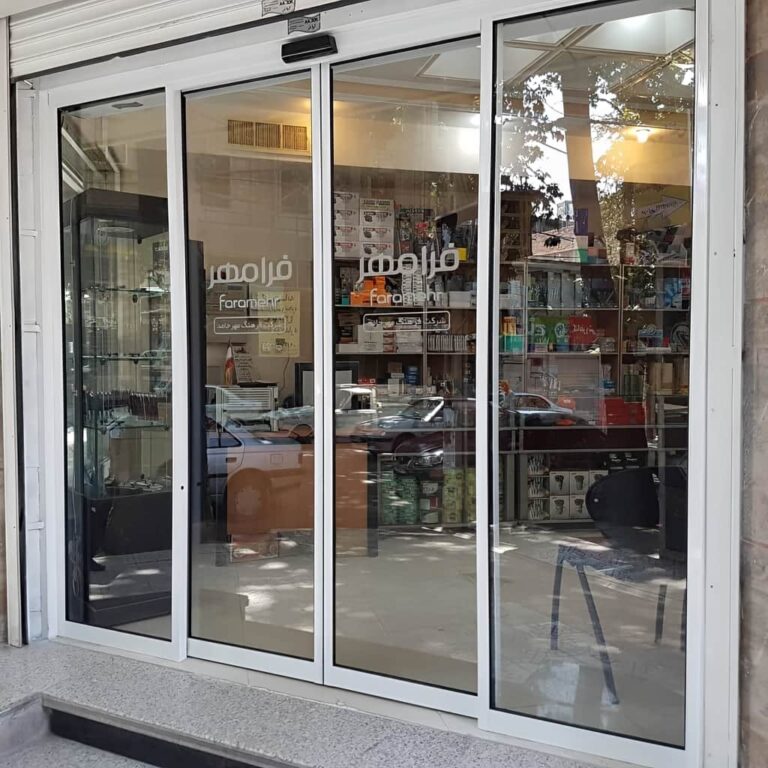

قیمت روز درب اتوماتیک شیشه ای
قیمت درب اتوماتیک شیشه ای زمانی دقیق و قابل اتکا مشخص می شود که…
مقایسه کاربردی انواع درب اتوماتیک شیشه ای
درب اتوماتیک شیشه ای زمانی انتخاب درستی می شود که مدل کشویی, تلسکوپی یا…
نصب تخصصی درب اتوماتیک شیشه ای
نصب درب اتوماتیک شیشه ای زمانی نتیجه قابل اعتماد دارد که نوع درب, ابعاد…
چشمی دقیق درب اتوماتیک شیشه ای
چشمی درب اتوماتیک شیشه ای یکی از قطعات اصلی برای تشخیص حرکت, صدور فرمان…
روایت انتخاب 14 مدل برای موقعیت های متفاوت دهانه
تفاوت مدل های لولایی از شکل واقعی ورودی و رفتاری که از درب انتظار می رود آغاز می شود. در یک پروژه بازسازی, حفظ چارچوب قدیمی اولویت دارد و اپراتور باید بدون تخریب گسترده روی همان سازه نصب شود. در پروژه ای دیگر, ورودی تازه ساخته شده و طراح می تواند محل محور, عرض لنگه و مسیر کابل را از ابتدا هماهنگ کند. مدل تک لنگه, دولنگه, فریم دار, فریم لس, شیشه دودی یا مجهز به کنترل دسترسی هرکدام پاسخی به یک محدودیت مشخص هستند. حتی جهت بازشدن به داخل یا بیرون نیز بر محل سنسور, شعاع حرکت و ایمنی کاربران اثر می گذارد. چهارده مدل این مجموعه بر اساس وضعیت واقعی دهانه, نوع تردد و سطح کنترل مورد نیاز تفکیک شده اند تا انتخاب از یک تصمیم ظاهری به راهکاری اجرایی تبدیل شود.
مدل های تک لنگه برای دهانه محدود پروژه
مدل اول, درب اتوماتیک لولایی تک لنگه با فریم آلومینیومی است که برای ورودی کم عرض اداری, اتاق خدماتی یا مسیر داخلی ساختمان کاربرد دارد. اپراتور می تواند بالای چارچوب یا روی لنگه نصب شود و بازو نیروی موتور را به درب منتقل کند. این مدل زمانی قابل اجراست که پشت لنگه فضای کافی برای شعاع بازشدن وجود داشته باشد. میز, دیوار, گلدان یا مسیر رفت وآمد نباید وارد محدوده حرکت شوند. وزن شیشه و فریم باید با ظرفیت اپراتور هماهنگ باشد تا موتور در شروع حرکت تحت فشار قرار نگیرد و در نقطه توقف ضربه ایجاد نشود.
مدل دوم, تک لنگه فریم لس با شیشه شفاف است که در پروژه های مینیمال برای حفظ دید و سبکی ورودی انتخاب می شود. مدل سوم, تک لنگه با شیشه دودی یا مات است که برای کنترل دید مستقیم به فضای داخلی کاربرد دارد. در هر دو مدل, محل اتصال بازو یا محور به شیشه باید از ابتدا در نقشه ساخت مشخص شود. مدل فریم لس به بست های دقیق و لولای متناسب نیاز دارد, زیرا بار شیشه بدون قاب پیرامونی منتقل می شود. در شیشه دودی نیز شدت تیرگی نباید تشخیص حرکت لنگه را برای کاربر دشوار کند یا مسیر سنسور را تحت تأثیر قرار دهد.
مدل های دولنگه برای مسیرهای عریض و پرتردد
مدل چهارم, درب دولنگه با بازشدن هم زمان است که هر دو لنگه را با سرعت نزدیک به هم حرکت می دهد و برای ورودی مرکزی مناسب است. مدل پنجم, دولنگه با بازشدن ترتیبی است که یکی از لنگه ها زودتر حرکت می کند تا لبه ها یا نوارهای میانی با یکدیگر برخورد نکنند. این تفاوت در پروژه ای اهمیت دارد که فریم ها در نقطه مرکزی روی هم قرار می گیرند یا یکی از لنگه ها نقش لنگه اصلی را دارد. تنظیم زمان شروع, سرعت و نقطه توقف باید با وزن هر لنگه انجام شود و تنها استفاده از دو اپراتور مشابه, هماهنگی کامل را تضمین نمی کند.
مدل ششم, دولنگه نامتقارن است که یک لنگه اصلی عریض و یک لنگه کمکی باریک دارد. در استفاده روزانه فقط لنگه اصلی باز می شود و هنگام عبور بار یا افزایش ظرفیت, لنگه دوم نیز فعال می گردد. مدل هفتم, دولنگه مجهز به حالت عبور یک طرفه است که فرمان ورود و خروج را با سنسورهای مستقل یا کنترل دسترسی مدیریت می کند. این دو مدل برای پروژه هایی مناسب اند که تردد روزمره با ساعات پرتراکم متفاوت است. منطق برد کنترل باید مشخص کند چه زمانی هر لنگه فعال شود و قفل ها در چه ترتیبی آزاد یا بسته شوند.
مدل های ویژه برای ایمنی و دسترسی کنترل شده
مدل هشتم به سنسور بدون تماس نزدیک شونده مجهز است و کاربر با نزدیک کردن دست, فرمان بازشدن را صادر می کند. مدل نهم با شستی دیواری اجرا می شود و برای فضاهایی مناسب است که بازشدن خودکار با هر حرکت مطلوب نیست. مدل دهم به کارت خوان یا سامانه کنترل دسترسی متصل می شود و تنها پس از تأیید مجوز حرکت می کند. در این پروژه ها, سنسور ایمنی همچنان باید مستقل از فرمان ورود عمل کند تا وجود فرد یا مانع در شعاع حرکت تشخیص داده شود. محل نصب تجهیزات باید برای کاربران قابل دسترس باشد و هم زمان در معرض ضربه مستقیم قرار نگیرد.
مدل یازدهم برای عبور ویلچر با زمان بازماندن بیشتر تنظیم می شود. مدل دوازدهم دارای باتری پشتیبان است تا در قطع برق رفتار تعریف شده ای داشته باشد. مدل سیزدهم با قفل الکترومکانیکی برای کنترل امنیت ورودی طراحی می شود و مدل چهاردهم به حالت اعلام حریق یا خروج اضطراری متصل است. در این مدل ها, تجهیزات جانبی فقط قطعات افزوده نیستند و باید در منطق کلی پروژه هماهنگ شوند. اگر قفل آزاد نشود, موتور نباید به لنگه فشار وارد کند و در وضعیت اضطراری نیز جهت بازشدن باید مسیر خروج را مسدود نکند.
- مدل تک لنگه را پس از بررسی کامل شعاع بازشدن و موانع پشت درب انتخاب کنید.
- در پروژه دولنگه, تقدم حرکت و محل رسیدن لبه ها به مرکز را مشخص نمایید.
- شیشه فریم لس را با یراق و محور متناسب با وزن واقعی سفارش دهید.
- کنترل دسترسی را جدا از سنسور ایمنی مسیر حرکت طراحی کنید.
- رفتار قفل و اپراتور را در قطع برق و شرایط اضطراری آزمایش نمایید.
ساختار فنی درب لولایی بر اساس محدودیت پروژه
پس از انتخاب مدل, کیفیت پروژه به نحوه هماهنگی اپراتور با لنگه و چارچوب وابسته می شود. درب لولایی برخلاف مدل کشویی, تمام وزن خود را روی لولا یا محور کف نگه می دارد و اپراتور فقط باید حرکت کنترل شده را ایجاد کند. اگر لولا فرسوده یا چارچوب تاب دار باشد, موتور برای جبران مقاومت مکانیکی تحت فشار قرار می گیرد. نوع بازو, محل نصب اپراتور, وزن شیشه, زاویه بازشدن و فشار باد باید در یک محاسبه مشترک دیده شوند. سنسور فرمان نیز وظیفه ای متفاوت از سنسور ایمنی دارد و تنظیم نادرست آن می تواند بازشدن بی مورد یا بسته شدن زودهنگام ایجاد کند. بنابراین ساختار فنی موفق از انتخاب موتور قدرتمندتر حاصل نمی شود؛ ابتدا باید حرکت مکانیکی لنگه روان و متعادل باشد و سپس اپراتور و برد کنترل بر همان پایه تنظیم شوند.
اپراتور بازویی و انتخاب توان متناسب با لنگه
اپراتور بازویی معمولاً روی بالای چارچوب یا لنگه نصب می شود و از طریق بازوی کششی یا فشاری حرکت را منتقل می کند. انتخاب نوع بازو به جهت نصب, محل لولا و فضای موجود بالای دهانه وابسته است. در پروژه ای که اپراتور سمت داخل نصب می شود, زاویه بازو و مسیر حرکت با حالتی که موتور سمت بیرون قرار می گیرد متفاوت خواهد بود. وزن شیشه, عرض لنگه و فاصله مرکز جرم تا محور نیز گشتاور مورد نیاز را تعیین می کنند. اپراتور نباید دائماً نزدیک حداکثر توان خود کار کند, زیرا گرما, صدا و استهلاک قطعات افزایش می یابد.
برد کنترل سرعت شروع, حرکت, کاهش سرعت و بسته شدن را مدیریت می کند. لنگه سنگین باید به تدریج شتاب بگیرد و پیش از رسیدن به انتهای مسیر آرام شود. توقف ناگهانی می تواند به لولا, بست شیشه و بازوی اپراتور فشار وارد کند. در پروژه ای با فشار باد, مقدار نیروی بسته شدن باید به اندازه ای باشد که درب کامل بسته شود, اما مانع عملکرد سنسور ایمنی نشود. تنظیم قدرت بیش از حد راه حل مناسبی برای لولای خراب یا فریم نامتوازن نیست. پیش از برنامه ریزی برد, حرکت دستی لنگه باید روان و بدون گیرکردن آزمایش شود.
شیشه فریم و یراق در وضعیت واقعی دهانه
شیشه سکوریت به دلیل مقاومت مناسب و رفتار ایمن تر هنگام شکست, در بسیاری از مدل های لولایی استفاده می شود. برای پروژه هایی که حفظ انسجام شیشه پس از آسیب اهمیت بیشتری دارد, شیشه لمینت نیز قابل بررسی است. ضخامت شیشه باید با ابعاد لنگه, نوع یراق و وزن قابل تحمل اپراتور هماهنگ باشد. در مدل فریم لس, محل سوراخ کاری بست ها و اتصالات قبل از مقاوم سازی شیشه قطعی می شود. هر تغییر پس از ساخت می تواند تولید دوباره لنگه را ضروری کند. لبه شیشه نیز باید در محدوده حرکت از برخورد با کف, دیوار یا تجهیزات محافظت شود.
فریم آلومینیومی بار را در پیرامون شیشه توزیع می کند و محل مناسبی برای نوار درزبندی, قفل و اتصالات ایجاد می نماید. در ورودی پرتردد یا در معرض باد, فریم می تواند پایداری بیشتری نسبت به مدل تمام شیشه فراهم کند. رنگ پروفیل باید با چارچوب, نمای داخلی و پوشش اپراتور هماهنگ باشد. لولاها یا محور کف نیز بر اساس وزن و تعداد چرخه انتخاب می شوند. اگر محور نشست کند یا لولا از راستا خارج شود, فاصله لنگه از کف تغییر می کند و موتور برای حرکت هر بار نیروی بیشتری مصرف خواهد کرد.
سنسور حرکتی و تجهیزات ایمنی شعاع بازشو
سنسور حرکتی نزدیک شدن کاربر را تشخیص می دهد و فرمان بازشدن را صادر می کند. محدوده آن باید با مسیر واقعی ورود هماهنگ باشد تا حرکت افراد کنار دهانه باعث فعال شدن مداوم درب نشود. در فضای باریک, کاربر ممکن است از زاویه مورب نزدیک شود و سنسور باید این مسیر را پوشش دهد. اگر سنسور بالای لنگه نصب شود, حرکت خود درب نباید به عنوان حضور جدید تشخیص داده شود. تنظیم ارتفاع, زاویه و حساسیت باید پس از نصب نهایی شیشه و تجهیزات اطراف انجام گیرد.
سنسور ایمنی باید شعاع حرکت لنگه و محدوده پشت آن را کنترل کند. درب لولایی فضای بیشتری نسبت به مدل کشویی اشغال می کند و امکان برخورد با فردی که کنار لنگه ایستاده است وجود دارد. سنسور حضور, لبه ایمنی یا سیستم کنترل گشتاور می توانند حرکت را کند یا متوقف کنند. آزمایش فقط با عبور سریع کافی نیست؛ توقف در پشت درب, حرکت کودک, عبور ویلچر و قرارگرفتن جسم در مسیر نیز باید بررسی شود. شستی اضطراری, باتری و حالت دستی نیز باید مستقل از سنسورهای روزمره عمل کنند.
- حرکت دستی لنگه را پیش از انتخاب توان اپراتور آزمایش کنید.
- نوع بازو را با جهت نصب موتور و محل لولا هماهنگ نمایید.
- وزن شیشه و فریم را در محاسبه گشتاور واقعی لحاظ کنید.
- سنسور فرمان را از سنسور ایمنی شعاع حرکت تفکیک نمایید.
- قدرت بسته شدن را به جای جبران ایراد مکانیکی, دقیق تنظیم کنید.
اندازه گیری و آماده سازی محل برای نصب سنسوردار
بخش تعیین کننده پروژه پیش از نصب اپراتور و از بررسی مسیر کامل حرکت لنگه آغاز می شود. عرض و ارتفاع دهانه تنها بخشی از اطلاعات مورد نیاز هستند؛ محل محور, فاصله لنگه از کف, فضای پشت درب, ارتفاع نصب موتور و مسیر عبور کابل نیز باید ثبت شوند. در پروژه بازسازی ممکن است چارچوب ظاهر مناسبی داشته باشد, اما پیچ های لولا شل شده یا پروفیل در اثر استفاده طولانی تاب برداشته باشد. نصب موتور روی چنین سازه ای, حرکت نامنظم را پنهان نمی کند و حتی فشار آن را بیشتر می سازد. موقعیت سنسورها نیز باید با شیوه نزدیک شدن کاربران و موانع محیطی هماهنگ شود. نقشه اجرایی زمانی کامل است که جهت بازشو, زاویه توقف, نقاط اتصال, برق رسانی و منطق کنترل قبل از ساخت شیشه یا نصب تجهیزات مشخص شده باشند.
برداشت دهانه و کنترل شعاع حرکت لنگه
عرض و ارتفاع دهانه در چند نقطه اندازه گیری می شوند تا اختلاف چارچوب یا شیب کف مشخص شود. سپس عرض واقعی لنگه, محل لولا و زاویه مورد نیاز برای بازشدن تعیین می گردد. شعاع حرکت باید روی کف علامت گذاری شود تا برخورد احتمالی با دیوار, میز, رمپ یا مسیر عبور بررسی گردد. در مدل دولنگه, محدوده حرکت دو لنگه و محل رسیدن آن ها به مرکز نیز کنترل می شود. اگر زاویه کامل قابل دستیابی نباشد, عرض مفید عبور کاهش می یابد و ممکن است پروژه برای ویلچر یا جابه جایی بار مناسب نباشد.
ارتفاع کف نهایی بر فاصله زیر شیشه و موقعیت محور اثر دارد. اگر پوشش کف پس از نصب اجرا شود, لنگه ممکن است به سطح جدید گیر کند یا فاصله نامتناسبی ایجاد شود. در مدل فریم لس, محور کف یا لولای شیشه باید پیش از سوراخ کاری دقیقاً مشخص گردد. محل توقف باز و بسته نیز باید به شکلی تعیین شود که بازو در انتهای مسیر تحت فشار باقی نماند. اندازه گیری نهایی پس از تثبیت کف, چارچوب و جهت بازشو مبنای قابل اتکاتری برای ساخت شیشه و انتخاب یراق خواهد بود.
تقویت چارچوب و آماده سازی برق پروژه
اپراتور نیروی خود را به چارچوب و لنگه منتقل می کند؛ بنابراین سطح نصب باید توان تحمل گشتاور تکرارشونده را داشته باشد. قاب سبک, پروفیل نازک یا پوشش تزئینی به تنهایی محل مناسبی برای پیچ کردن موتور نیستند. در صورت نیاز, صفحه تقویتی یا زیرسازی فلزی در پشت قاب اجرا می شود. لولاها نیز باید بدون لقی و متناسب با وزن شیشه باشند. اگر چارچوب از راستا خارج شده باشد, پیش از نصب اصلاح می شود. تراز صحیح باعث می گردد لنگه در حالت دستی خودبه خود باز یا بسته نشود و موتور فقط نیروی لازم برای حرکت کنترل شده را تأمین کند.
برق اپراتور, سنسورها, قفل, کارت خوان و باتری باید از مسیر محافظت شده عبور داده شود. کابل متحرک نباید در محدوده بازو یا لولا قرار گیرد. محل منبع برق و کلید قطع باید برای سرویس کار قابل دسترسی باشد, اما در مسیر تماس کاربران قرار نگیرد. در پروژه اتصال به اعلام حریق, نوع ورودی فرمان و رفتار لنگه هنگام هشدار قبل از سیم کشی تعیین می شود. قفل نیز باید با برد هماهنگ باشد تا پیش از شروع حرکت آزاد شود. آزمایش مدار قبل از نصب پوشش نهایی, اصلاحات بعدی را کاهش می دهد.
تنظیم حرکت سنسورها و تحویل عملکرد
پس از نصب اپراتور, بازو و لنگه, ابتدا نقاط شروع و پایان حرکت تنظیم می شوند. سرعت بازشدن, کاهش سرعت و نیروی بسته شدن باید بر اساس وزن و شعاع واقعی تعیین گردد. در مدل دولنگه, ترتیب حرکت و فاصله زمانی میان دو اپراتور نیز برنامه ریزی می شود. درب باید در حالت عادی بدون ضربه باز و بسته شود و در برابر مقاومت غیرعادی واکنش مشخصی داشته باشد. صدای تازه, لرزش بازو یا توقف پیش از رسیدن به نقطه نهایی نشانه ای برای بازبینی لولا, تراز و تنظیمات برد است.
سنسور فرمان با ورود مستقیم, نزدیک شدن مورب و حرکت افراد کنار دهانه آزمایش می شود. سنسور ایمنی نیز باید حضور فرد در پشت لنگه یا داخل شعاع بازشو را تشخیص دهد. تست عبور ویلچر, کالسکه, کودک و حمل بسته کمک می کند زمان بازماندن متناسب با پروژه تعیین شود. عملکرد شستی, کارت خوان, قفل, باتری و حالت دستی نیز جداگانه بررسی خواهد شد. مسئول بهره برداری باید روش تغییر حالت و آزادکردن درب در وضعیت اضطراری را بداند. تحویل کامل زمانی انجام می شود که رفتار سیستم در سناریوهای واقعی ثبت و قابل پیش بینی باشد.
- شعاع کامل بازشدن را پیش از ساخت شیشه روی کف مشخص کنید.
- چارچوب و لولاها را از نظر تراز و تحمل گشتاور بررسی نمایید.
- مسیر کابل را دور از بازو, محور و لبه متحرک اجرا کنید.
- ترتیب حرکت لنگه های دولنگه را در برد کنترل تعریف نمایید.
- تحویل را با کاربران و شرایط واقعی پروژه آزمایش کنید.
قیمت سفارش نگهداری و خدمات تک سازه
پس از تأیید جهت بازشو و ساختار لنگه, برآورد پروژه بر اساس تجهیزات واقعی مورد نیاز شکل می گیرد. یک درب تک لنگه سبک با سنسور حرکتی, مشخصاتی متفاوت از سیستم دولنگه سنگین با قفل, باتری و کنترل دسترسی دارد. وزن شیشه, عرض لنگه, نوع فریم, توان اپراتور و تعداد سنسورها در انتخاب قطعات اثر می گذارند. وضعیت چارچوب و آماده بودن برق نیز دامنه اجرا را تغییر می دهند؛ گاهی بخش اصلی پروژه تقویت سازه و اصلاح لولاهاست, نه نصب خود موتور. تک سازه پس از بررسی دهانه, پیشنهاد را بر اساس مجموعه کامل شیشه, اپراتور, ایمنی و خدمات تنظیم می کند تا مقایسه سفارش ها بر پایه مشخصات هم سطح انجام شود. انتخاب هوشمندانه به معنای هماهنگی قطعات با شرایط استفاده است, نه حذف تجهیزات لازم برای کاهش هزینه اولیه.
عوامل پروژه ای مؤثر بر قیمت سیستم لولایی
وزن و ابعاد هر لنگه تعیین می کنند چه اپراتور, بازو و لولایی لازم است. شیشه سکوریت, لمینت, دودی یا مات نیز فرآیند تولید و وزن متفاوتی دارند. مدل فریم لس به یراق دقیق تر نیاز دارد و مدل فریم دار شامل پروفیل, پوشش رنگ و اتصالات بیشتری است. در پروژه دولنگه, تعداد اپراتورها و نیاز به هماهنگ کننده حرکت بر مشخصات سفارش اثر می گذارند. سنسور ایمنی, قفل, باتری, شستی و کنترل دسترسی نیز باید به صورت روشن در پیشنهاد ثبت شوند تا دو گزینه ظاهراً مشابه با تجهیزات متفاوت مقایسه نشوند.
وضعیت محل نصب بخش دیگری از برآورد را می سازد. تقویت چارچوب, تعویض لولا, اصلاح کف, کابل کشی یا جابه جایی تجهیزات کنار درب می تواند پیش از نصب لازم باشد. در پروژه فعال, محدودیت ساعت اجرا و حفظ دسترسی کاربران نیز بر برنامه کار اثر دارد. هزینه کمتر فقط زمانی معنا دارد که توان موتور, نوع شیشه, تجهیزات ایمنی و دامنه نصب برابر باشند. استفاده از اپراتور ضعیف یا حذف سنسور پشت لنگه شاید هزینه اولیه را کاهش دهد, اما ریسک توقف, برخورد و تعمیر زودهنگام را افزایش می دهد.
فرآیند سفارش از بررسی دهانه تا ساخت لنگه
سفارش با دریافت تصویر ورودی, ابعاد تقریبی, جهت بازشو و نوع تردد آغاز می شود. اطلاعاتی مانند تک لنگه یا دولنگه بودن, وزن تقریبی درب موجود و نیاز به کنترل دسترسی برای بررسی اولیه مفید هستند. بازدید فنی باید وضعیت چارچوب, لولا, کف, برق و شعاع حرکت را مشخص کند. سپس مدل شیشه, فریم, اپراتور, سنسورها و تجهیزات جانبی تعیین می شوند. اگر چند راهکار قابل اجرا باشد, تفاوت آن ها بر اساس عرض عبور, میزان تخریب, ایمنی و نگهداری توضیح داده خواهد شد تا انتخاب تنها بر پایه ظاهر موتور یا درب انجام نشود.
پس از تأیید مشخصات, نقشه ساخت شیشه و محل یراق ها آماده می شود. سوراخ کاری شیشه, موقعیت محور و محل اتصال بازو باید پیش از تولید نهایی قطعی باشند. در پروژه استفاده از درب موجود, تراز و مقاومت آن پیش از نصب دوباره بررسی می شود. زمان اجرا با آماده شدن زیرسازی و برق هماهنگ خواهد شد. شرح خدمات باید نصب, تنظیم سنسور, آزمایش قفل, تحویل باتری و آموزش بهره برداری را مشخص کند. ثبت مدل اپراتور و تنظیمات اصلی نیز برای سرویس یا تأمین قطعه در آینده ضروری است.
نگهداری و تعمیر اختلال های رایج پروژه
حرکت نرم درب لولایی به سلامت لولا, تراز لنگه و تنظیم اپراتور وابسته است. افتادگی شیشه, صدای بازو, کاهش زاویه بازشو, بسته نشدن کامل یا فعال شدن بی مورد سنسور از نشانه هایی هستند که باید بررسی شوند. گردوغبار روی سنسور, تغییر چیدمان اطراف دهانه یا قرارگرفتن مانع در شعاع حرکت نیز می تواند رفتار سیستم را تغییر دهد. ادامه استفاده با لولای معیوب فشار بیشتری به موتور وارد می کند. کارکنان نباید لنگه را با دست متوقف کنند یا در زمان حرکت آن را با نیروی اضافی هل دهند.
در سرویس دوره ای, پیچ های اپراتور, وضعیت بازو, لولاها, فاصله زیر درب و حساسیت سنسورها کنترل می شوند. عملکرد قفل, باتری و حالت اضطراری نیز باید به صورت عملی آزمایش شود. تعمیر حرفه ای از تشخیص علت آغاز می شود؛ بسته نشدن کامل همیشه ناشی از ضعف موتور نیست و ممکن است به افتادگی لنگه یا مقاومت نوار درزبندی مربوط باشد. تعویض قطعه بدون اصلاح عامل مکانیکی می تواند خرابی را تکرار کند. خدمات پس از نصب باید امکان تنظیم دوباره, بازدید محل و تأمین قطعات سازگار را فراهم سازد.
- پیشنهادها را بر اساس وزن لنگه و توان برابر اپراتور مقایسه کنید.
- هزینه تقویت چارچوب و اصلاح لولا را جداگانه بررسی نمایید.
- نقشه محل یراق و بازو را قبل از تولید شیشه تأیید کنید.
- مدل اپراتور, سنسور و قفل را برای سرویس آینده ثبت نمایید.
- افتادگی یا صدای تازه را پیش از آسیب به موتور بررسی کنید.
این مدل برای دهانه ای مناسب است که فضای جانبی لازم برای درب کشویی وجود ندارد, اما شعاع کافی برای بازشدن لنگه فراهم است. در پروژه بازسازی می توان اپراتور را روی درب موجود نصب کرد, به شرط آنکه چارچوب و لولاها توان تحمل حرکت مداوم را داشته باشند. جهت بازشدن, محل موانع و عرض مفید عبور باید پیش از سفارش بررسی شوند. نصب موتور روی لنگه افتاده یا چارچوب ضعیف راهکار مناسبی نیست.
سنسور حرکتی یا بدون تماس فرمان بازشدن را صادر می کند, اما سنسور ایمنی وظیفه کنترل شعاع حرکت و حضور افراد پشت لنگه را دارد. در پروژه پرتردد استفاده از هر دو عملکرد اهمیت دارد. زاویه و حساسیت سنسورها باید با مسیر نزدیک شدن کاربران تنظیم شوند. حرکت افراد کنار دهانه نباید باعث بازشدن مداوم شود و حضور کودک, ویلچر یا مانع در پشت درب نیز باید به موقع تشخیص داده شود.
قیمت به وزن و ابعاد لنگه, نوع شیشه, فریم, توان اپراتور و تعداد سنسورها وابسته است. تک لنگه یا دولنگه بودن, قفل, باتری, کارت خوان و تجهیزات اضطراری نیز مشخصات سفارش را تغییر می دهند. وضعیت چارچوب, لولا, برق و نیاز به زیرسازی بر دامنه اجرا اثر دارد. مقایسه صحیح باید بر اساس تجهیزات و خدمات برابر انجام شود, زیرا دو درب با ظاهر مشابه ممکن است از نظر موتور و ایمنی تفاوت زیادی داشته باشند.
تصویر دهانه, عرض و ارتفاع, جهت بازشدن, تعداد لنگه ها و نوع تردد برای بررسی اولیه مفید هستند. همچنین باید مشخص شود درب موجود حفظ می شود یا شیشه و فریم جدید ساخته خواهد شد. بازدید فنی برای کنترل چارچوب, لولا, شعاع حرکت و مسیر برق ضروری است. تک سازه پس از این بررسی, توان اپراتور, نوع سنسور و تجهیزات کنترل را با شرایط پروژه هماهنگ می کند و نقشه اجرایی را پیش از ساخت نهایی تأیید می نماید.
افتادگی لنگه, مقاومت لولا, تنظیم نامناسب نقطه توقف, فشار باد یا عملکرد نادرست قفل می توانند مانع بسته شدن کامل شوند. نوار درزبندی فشرده یا جسم کوچک در مسیر نیز ممکن است مقاومت ایجاد کند. افزایش قدرت موتور بدون بررسی علت می تواند به بازو و چارچوب فشار وارد کند. عیب یابی باید ابتدا حرکت دستی, تراز لنگه و وضعیت قفل را بررسی کند و سپس تنظیمات برد و اپراتور اصلاح شوند.
رفتار سیستم به باتری پشتیبان, نوع قفل و تنظیمات برد بستگی دارد. درب می تواند برای چند چرخه فعال بماند, آزاد شود یا در موقعیت تعریف شده قرار گیرد. جهت بازشو باید با مسیر خروج هماهنگ باشد و قفل در وضعیت اضطراری طبق فرمان مشخص آزاد شود. این حالت هنگام تحویل پروژه به صورت عملی آزمایش می شود. مسئول بهره برداری نیز باید روش استفاده از حالت دستی و شستی اضطراری را بداند.
جمع بندی
انتخاب از میان 14 مدل درب اتوماتیک شیشه ای لولایی سنسوردار باید از شعاع واقعی بازشو, وضعیت چارچوب و رفتار کاربران پروژه آغاز شود. مدل تک لنگه, دولنگه, فریم لس, فریم دار, شیشه دودی, کنترل دسترسی و خروج اضطراری هرکدام برای محدودیت مشخصی طراحی می شوند. وزن شیشه سکوریت یا لمینت, توان اپراتور, نوع بازو, سلامت لولا و محدوده سنسورها باید در یک تصمیم هماهنگ بررسی شوند. اندازه گیری دقیق پیش از ساخت, از برخورد لنگه با موانع و کاهش عرض عبور جلوگیری می کند و تقویت چارچوب نیز مانع انتقال فشار اضافی به موتور خواهد شد. پس از نصب, آزمایش سنسور ایمنی, قفل, باتری و حالت دستی برای تحویل قابل اتکا ضروری است. تک سازه با بازدید فنی و هماهگی مراحل انتخاب, ساخت و اجرا, سفارش را به شرایط واقعی دهانه متصل می کند. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر ورودی, ابعاد اولیه و نوع تردد را ارائه دهید تا مدل شیشه, اپراتور, سنسور و تجهیزات ایمنی متناسب با همان پروژه پیشنهاد شوند.
