14 نمونه درب اتوماتیک شیشه ای ورودی فروشگاه
در یک پروژه واقعی فروشگاهی, 14 نمونه درب اتوماتیک شیشه ای ورودی فروشگاه زمانی معنا پیدا می کنند که عرض دهانه, شدت رفت وآمد و نوع شیشه با مسیر حرکت مشتری هماهنگ شده باشد. ممکن است نمای فروشگاه ظرفیت نصب درب کشویی دولنگه را داشته باشد, اما فضای پشت ویترین برای جمع شدن لت ها کافی نباشد؛ در پروژه ای دیگر, تردد هم زمان مشتریان و جابه جایی کالا استفاده از مدل تلسکوپی یا سیستم خروج اضطراری را ضروری می کند. درب اتوماتیک شیشه ای فروشگاه فقط یک عنصر ظاهری نیست؛ اپراتور, ریل, سنسور حرکتی, مرکز کنترل, شیشه سکوریت یا لمینت و فریم آلومینیومی باید به صورت یک مجموعه واحد انتخاب شوند. برسی ناقص دهانه می تواند باعث کاهش عرض مفید عبور, فشار مداوم به موتور, بازشدن بی مورد درب یا نفوذ باد و گردوغبار شود. در مقابل, انتخاب هوشمندانه مدل و آماده سازی درست زیرسازی, حرکت نرم, دسترسی آسان, مصرف انرژی کنترل شده و نمای منظم تری ایجاد می کند. در این مسیر, تفاوت میان مدل های کشویی, تلسکوپی, منحنی, لولایی, تاشو و فریم لس بر اساس محدودیت واقعی پروژه سنجیده می شود, نه صرفاً ظاهر کاتالوگ. هزینه نهایی نیز به ابعاد, نوع اپراتور, ضخامت و جنس شیشه, تعداد سنسورها, تجهیزات ایمنی, شرایط نصب و خدمات پس از اجرا وابسته است. تک سازه با بررسی مسیر رفت وآمد و جزئیات محل, سفارش درب اتوماتیک شیشه ای فروشگاه را از انتخاب مدل تا نصب و تنظیم نهایی به یک تصمیم اجرایی قابل اتکا تبدیل می کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|

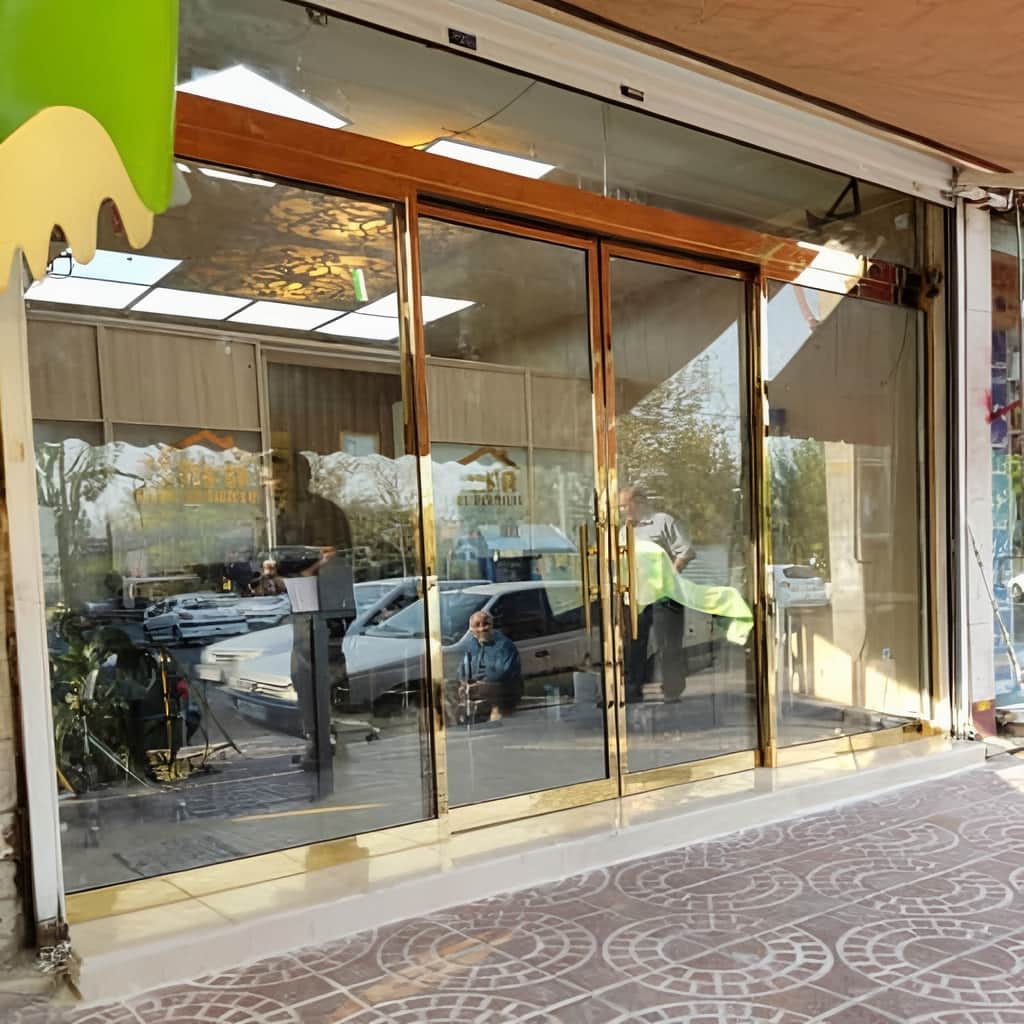

| دهانه باریک فروشگاه | در پروژه ای که عرض ورودی محدود است, مدل تلسکوپی با جمع کردن چند لت شیشه سکوریت در یک سمت, عرض مفید بیشتری برای عبور ایجاد می کند. | پیش از سفارش باید فضای جانبی, طول ریل و محل قرارگیری اپراتور اندازه گیری شود تا لت ها بدون برخورد جمع شوند. |
| ورودی با رفت وآمد پرتراکم | در فروشگاه شلوغ, اپراتور پرقدرت, سنسور حرکتی دقیق و ریل مقاوم باید برای چرخه های باز و بسته شدن متوالی در نظر گرفته شوند. | ظرفیت موتور را بر اساس وزن شیشه, تعداد لت ها و شدت واقعی تردد انتخاب کنید, نه فقط ابعاد ظاهری دهانه. |

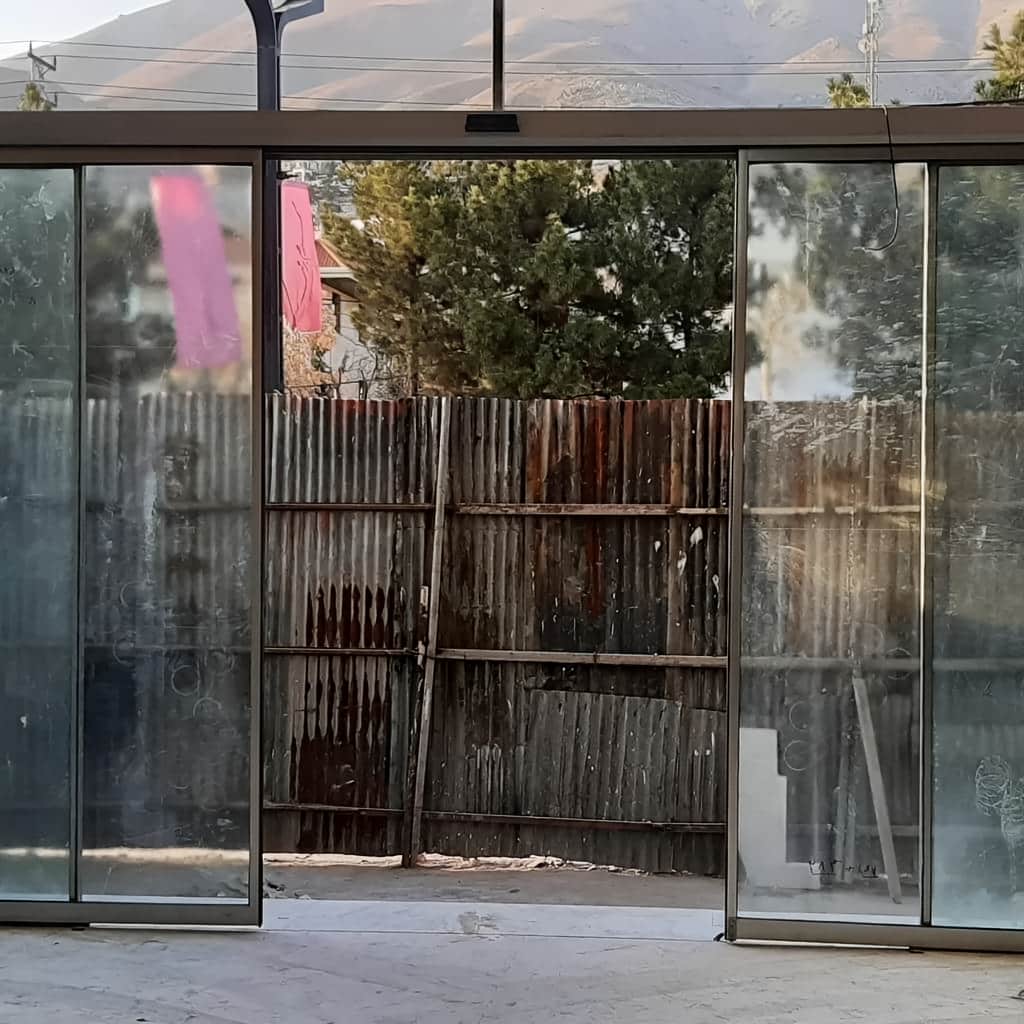

| نمای مینیمال و یکپارچه | در پروژه ای که ویترین باید پیوستگی بصری داشته باشد, مدل فریم لس با یراق آلات محدود و شیشه شفاف, مرز ورودی را کم رنگ تر نشان می دهد. | کیفیت لبه زنی شیشه, اتصالات پایین و بالا و استحکام زیرسازی در مدل بدون فریم اهمیت بیشتری دارد. |
| ورودی در معرض باد | برای دهانه ای که با فشار باد روبه رو است, پروفیل آلومینیومی تقویت شده, راهنمای کف و تنظیم حساسیت سنسور از لرزش لت ها جلوگیری می کند. | جهت باد, فشار واردشده به شیشه و امکان نصب فریم کامل باید در بازدید اولیه پروژه ثبت شود. |

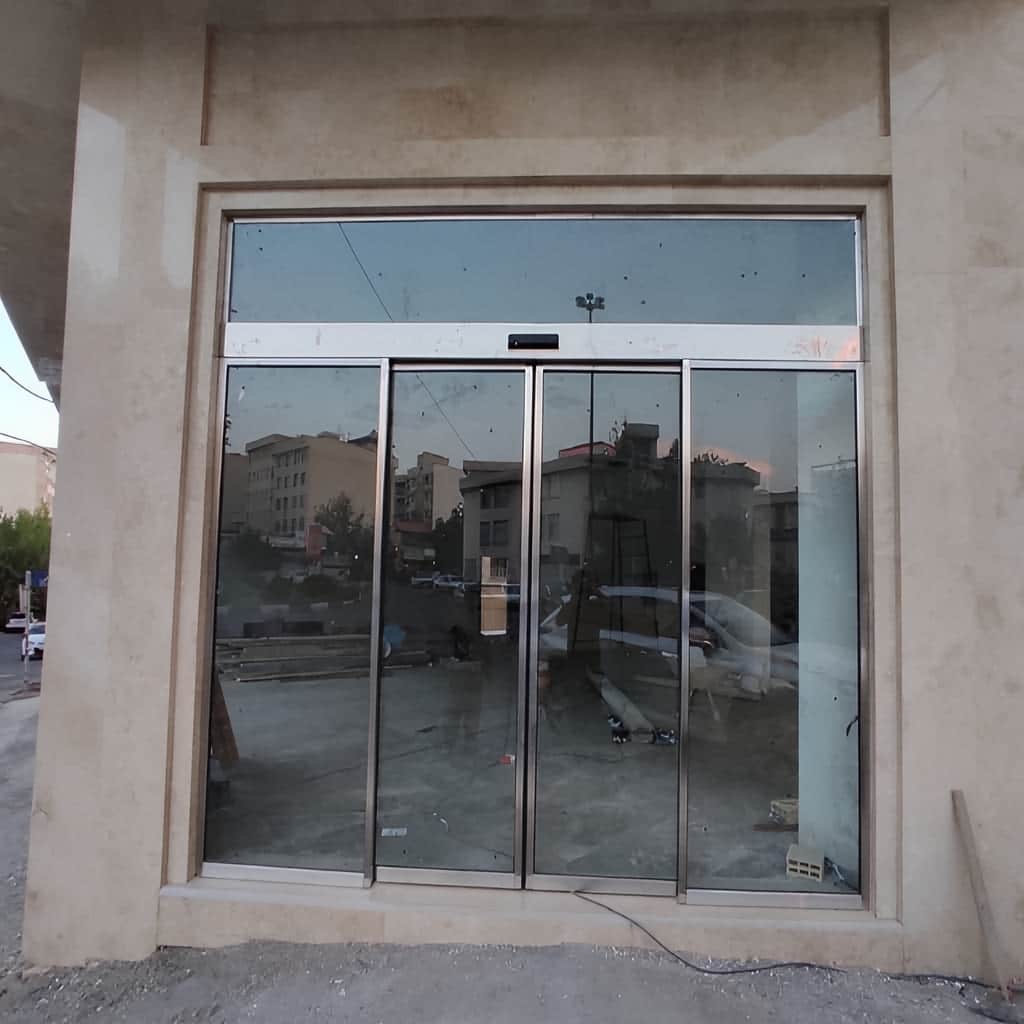

| گوشه شیشه ای فروشگاه | در نمای زاویه دار, مدل کشویی گوشه ای اجازه می دهد دو مسیر شیشه ای در یک کنج به صورت هماهنگ باز شوند و دید ویترین حفظ شود. | زاویه اتصال ریل ها و محل توقف لت ها باید پیش از ساخت شیشه و پروفیل با نقشه اجرایی مشخص شود. |
| نیاز به خروج اضطراری | در فروشگاهی با الزام تخلیه سریع, سیستم خروج اضطراری امکان آزادشدن یا بازشدن دستی لت های متحرک و ثابت را فراهم می کند. | نوع اپراتور, یراق شکست اضطراری, باتری پشتیبان و مسیر خروج باید با شرایط ایمنی پروژه هماهنگ باشند. |
| کنترل اتلاف انرژی | در فضایی که اختلاف دمای داخل و بیرون زیاد است, تنظیم زمان بازماندن درب, سرعت حرکت و محدوده تشخیص سنسور به کاهش تبادل هوا کمک می کند. | مدلی انتخاب شود که عرض بازشو را متناسب با حجم عبور تنظیم کند و بی دلیل تمام دهانه را باز نگه ندارد. |
| بازسازی ورودی قدیمی | در پروژه بازسازی, ناهم ترازی کف, ضعف تیر بالای دهانه یا محدودیت سیم کشی می تواند نصب اپراتور و ریل جدید را دشوار کند. | قبل از تولید شیشه باید زیرسازی فلزی, مسیر برق, ارتفاع مفید و وضعیت کف اصلاح یا تقویت شود. |
| سفارش و نگهداری بلندمدت | در پروژه ای که توقف فعالیت فروشگاه پرهزینه است, دسترسی به قطعات, امکان تنظیم اپراتور و سرویس دوره ای در تصمیم خرید اثر مستقیم دارد. | سفارش را فقط بر ظاهر مدل نبندید و درباره موتور, برد کنترل, سنسور, خدمات نصب و تأمین قطعات نیز تصمیم بگیرید. |
روایت انتخاب مدل در شرایط مختلف ورودی فروشگاه
انتخاب مدل درب از لحظه ای شروع می شود که مسیر ورود مشتری, محل چیدمان ویترین و فضای قابل استفاده در دو طرف دهانه روی نقشه پروژه مشخص شده باشد. یک مدل کشویی معمولی ممکن است برای ورودی مستقیم و عریض کاملاً کاربردی باشد, اما همان مدل در فروشگاهی با ستون جانبی, کنج شیشه ای یا عرض محدود, بخشی از مسیر عبور را از بین می برد. به همین دلیل, نمونه های مختلف درب اتوماتیک شیشه ای باید به عنوان پاسخ هایی اجرایی به شرایط متفاوت دیده شوند. مدل تک لنگه برای حرکت یک طرفه, مدل دولنگه برای تقسیم متقارن دهانه, مدل تلسکوپی برای افزایش عرض عبور و مدل منحنی برای ساخت ورودی شاخص به کار می رود. مزیت واقعی هر طرح زمانی آشکار می شود که مدل انتخاب شده با سرعت تردد, شکل نما, وزن شیشه و نیاز ایمنی فروشگاه هماهنگ باشد.
پروژه ورودی مستقیم با دهانه استاندارد
نمونه اول, درب کشویی تک لنگه است که در پروژه هایی با فضای آزاد فقط در یک سمت دهانه, راهکاری ساده و قابل کنترل ایجاد می کند. لت متحرک روی یک لت ثابت یا دیوار جانبی حرکت می کند و به همین دلیل مسیر جمع شدن شیشه باید از ابتدا خالی نگه داشته شود. این مدل برای فروشگاهی مناسب است که ورودی آن تردد متوسط دارد و نیازی به بازشدن متقارن ندارد. اگر صندوق, استند تبلیغاتی یا قفسه در کنار مسیر حرکت لت قرار بگیرد, عملکرد درب مختل می شود. در بازدید پروژه باید علاوه بر عرض بازشو, فاصله ویترین تا ریل, محل سنسور و مسیر کابل برق نیز بررسی شود تا نصب نهایی بدون تغییر اجباری چیدمان انجام گیرد.

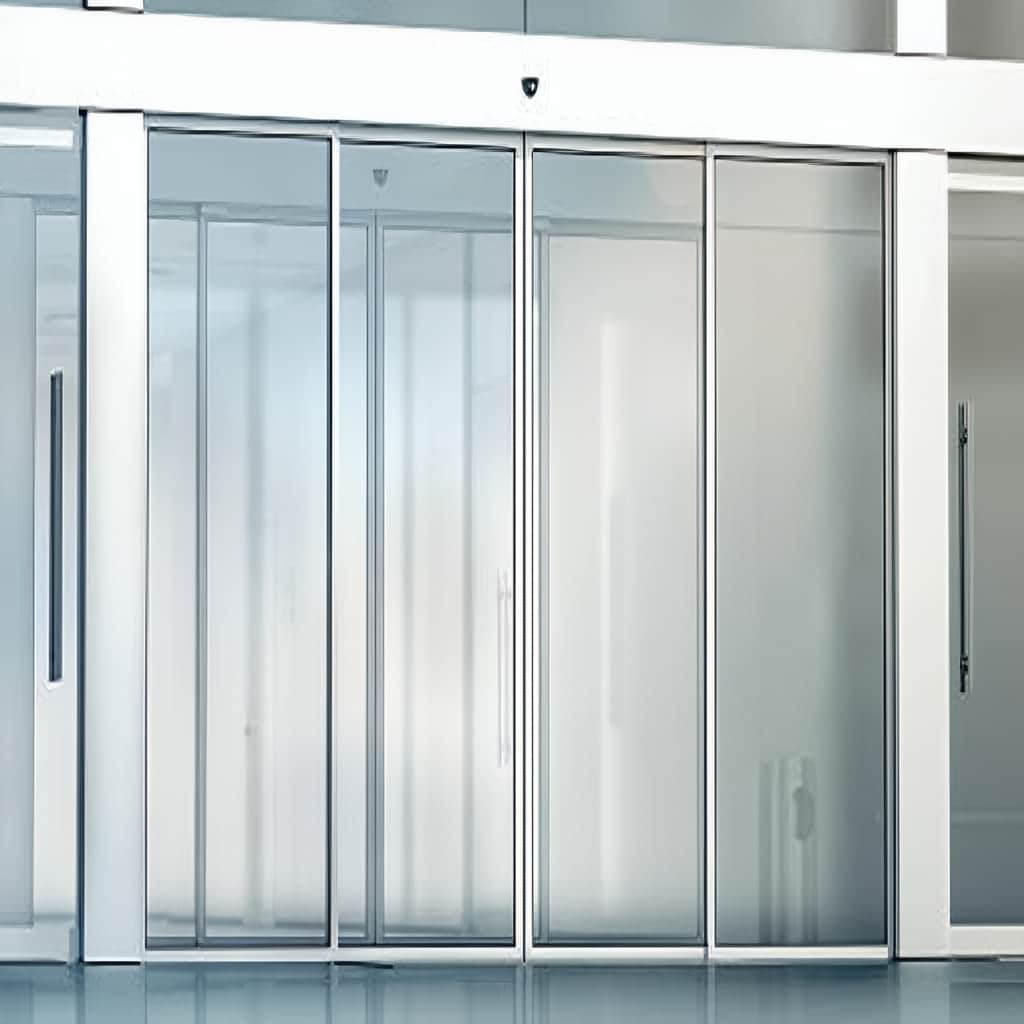

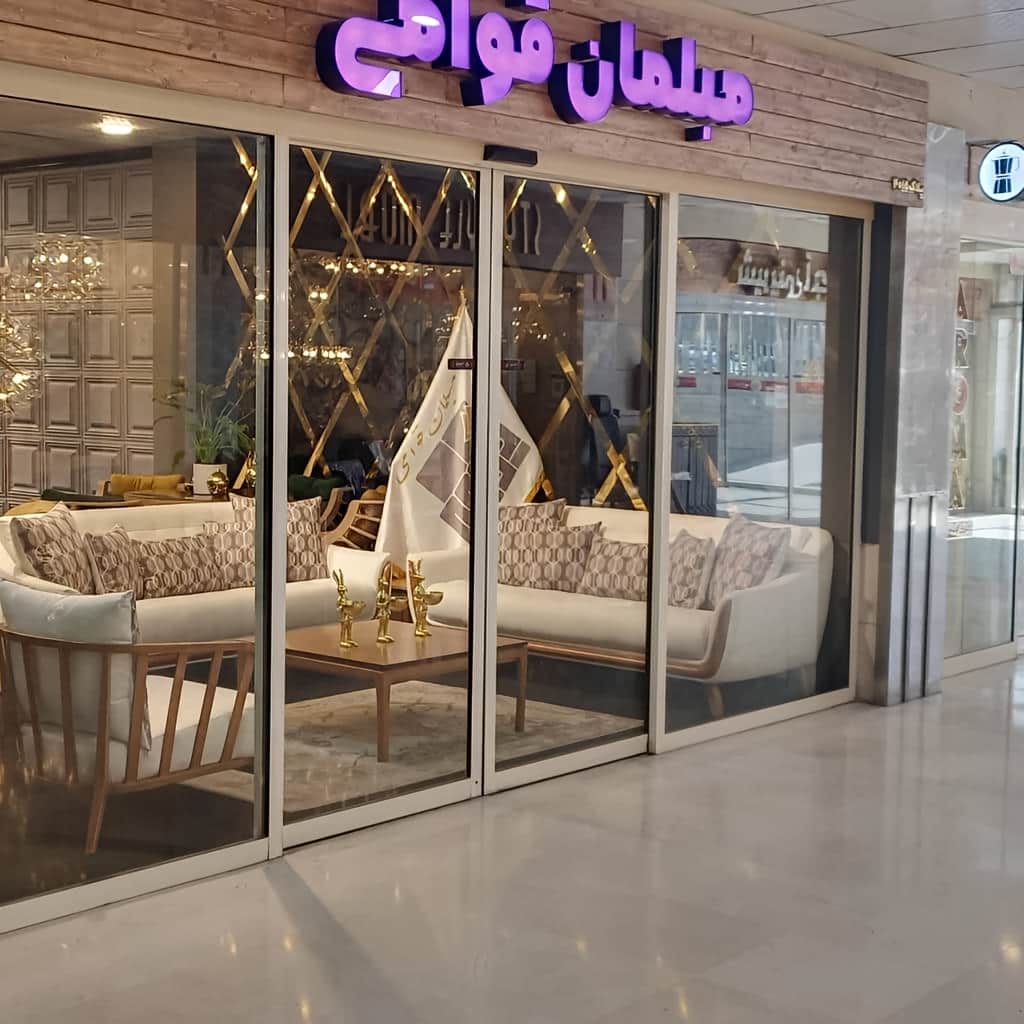

نمونه دوم, درب کشویی دولنگه است که دو لت متحرک را به سمت مخالف هدایت می کند و ورودی متقارن تری می سازد. این مدل در فروشگاه هایی که مشتریان از مرکز نما وارد می شوند, حرکت طبیعی تری ایجاد می کند و تقسیم وزن شیشه میان دو بخش اپراتور می تواند عملکرد متعادل تری به همراه داشته باشد. با این حال, هر طرف دهانه باید فضای کافی برای جمع شدن لت متحرک داشته باشد. اگر یکی از طرفین با ستون, قفسه یا شکست ویترین محدود شده باشد, عرض مفید عبور کاهش پیدا می کند. انتخاب ضخامت شیشه سکوریت, طول ریل, توان موتور و سرعت بازشدن باید بر اساس وزن واقعی لت ها انجام شود تا درب در ساعات پرتردد دچار ضربه, توقف یا حرکت نامنظم نشود.
پروژه دهانه محدود با نیاز به عبور بیشتر

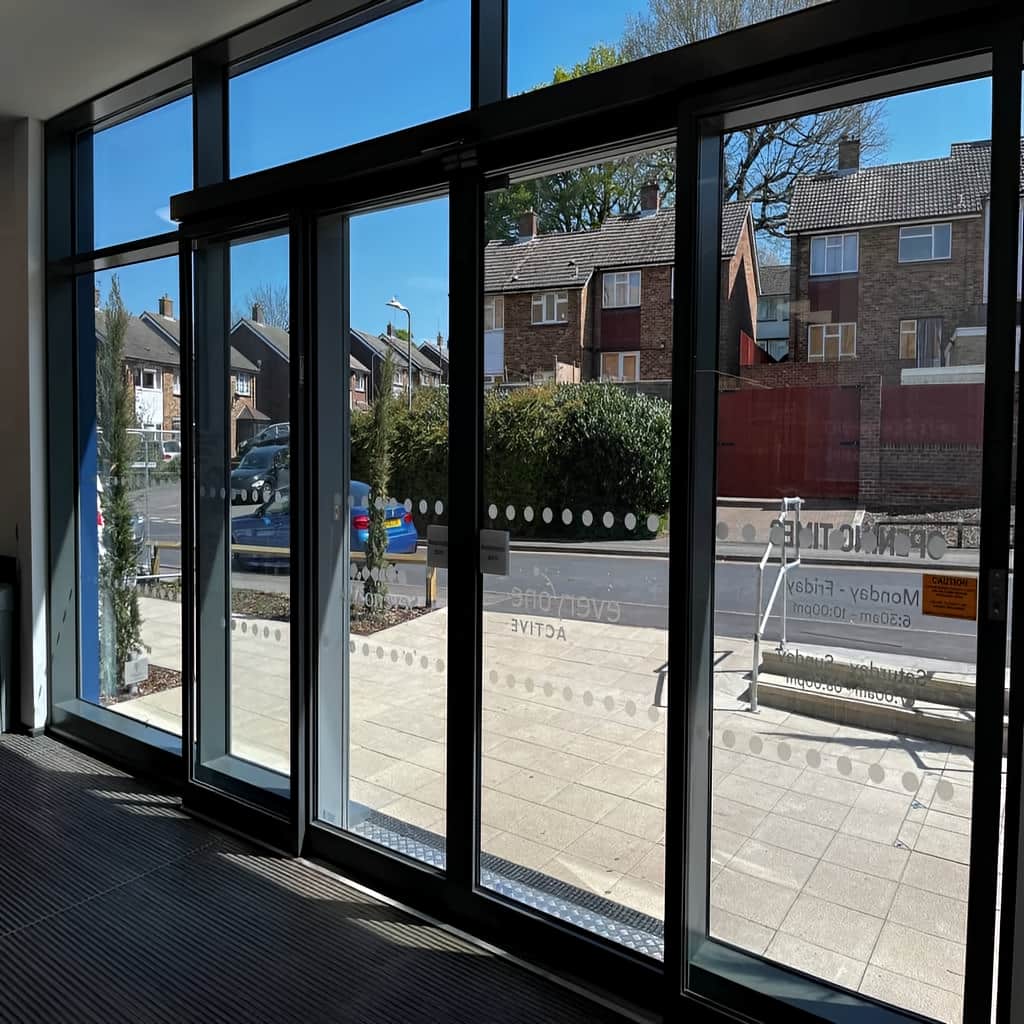

نمونه سوم, مدل تلسکوپی یک طرفه است که برای پروژه ای با عرض جانبی محدود اما نیاز جدی به بازشوی بیشتر طراحی می شود. در این ساختار, چند لت متحرک با سرعت های هماهنگ روی یک سمت جمع می شوند و فضای کمتری نسبت به یک لت عریض اشغال می کنند. این ویژگی برای فروشگاه هایی اهمیت دارد که کالای حجیم, چرخ حمل بار یا رفت وآمد گروهی دارند. نصب مدل تلسکوپی به ریل دقیق تر, تسمه بندی هماهنگ و تنظیم حرفه ای لت ها نیاز دارد؛ زیرا اختلاف کوچک در سرعت حرکت می تواند باعث برخورد شیشه ها یا بسته نشدن کامل ورودی شود. زیرسازی بالای دهانه نیز باید وزن مجموعه ریل, اپراتور و چند لت شیشه ای را بدون خمش تحمل کند.
نمونه چهارم, درب تلسکوپی دوطرفه است که لت های چندگانه را در دو سمت جمع می کند و برای ورودی های مرکزی پرتردد به کار می رود. این مدل در پروژه ای مفید است که کارفرما می خواهد بیشترین عرض مفید عبور را در کنار نمای متقارن حفظ کند. در مقابل, تعداد بیشتر لت ها, یراق آلات و مسیرهای حرکتی, اندازه گیری و نصب را حساس تر می کند. کف باید تراز باشد, راهنمای لت ها باید بدون ایجاد مانع برای مشتری نصب شود و اپراتور باید توان جابه جایی وزن کل شیشه ها را داشته باشد. در فروشگاهی که ورود و خروج هم زمان انجام می شود, تنظیم محدوده سنسورها نیز اهمیت دارد تا درب پیش از رسیدن مشتری باز شود, اما حرکت افراد کنار ویترین باعث بازشدن مداوم آن نشود.
پروژه نمای شاخص با هندسه متفاوت
نمونه پنجم, درب منحنی است که مسیر حرکت لت ها را روی ریل قوس دار شکل می دهد و ورودی را از یک سطح تخت به بخشی از معماری نما تبدیل می کند. نمونه ششم, مدل نیم دایره است که معمولاً از دو مسیر منحنی روبه روی یکدیگر تشکیل می شود و فضای ورودی واسطی میان محیط بیرون و داخل فروشگاه می سازد. اجرای این دو مدل نیازمند برداشت دقیق شعاع, محل اتصال شیشه های ثابت و مسیر حرکت لت هاست. کوچک ترین اختلاف میان نقشه, شیشه خم و ریل می تواند فاصله نامنظم یا اصطکاک ایجاد کند. این مدل ها برای پروژه ای مناسب اند که فضای جلوی فروشگاه اجازه شکل گیری قوس را می دهد و کارفرما حاضر است زیرسازی و تولید شیشه را کاملاً اختصاصی انجام دهد.

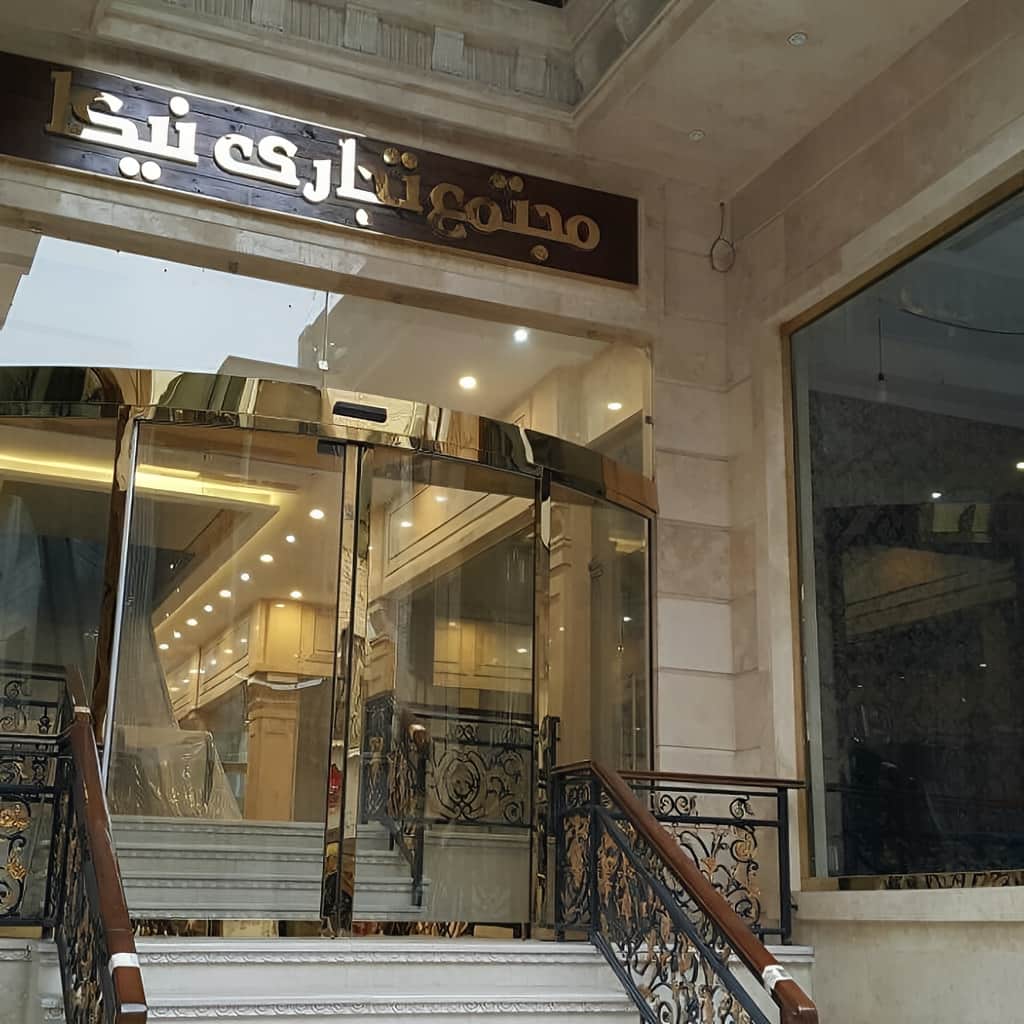

نمونه هفتم, درب گردان اتوماتیک است که مسیر ورود و خروج را در محفظه ای چرخان تفکیک می کند و به کنترل جریان هوا کمک می رساند. نمونه هشتم, درب لولایی اتوماتیک است که برای پروژه بازسازی یا دهانه ای با ساختار لولایی موجود قابل استفاده است. نمونه نهم, مدل تاشو است که لت ها را هنگام بازشدن روی یکدیگر جمع می کند و در فضای محدود عرض عبور مناسبی می سازد. نمونه دهم, مدل تمام شیشه فریم لس است که برای حفظ شفافیت ویترین انتخاب می شود. هرکدام از این مدل ها محدودیت مخصوصی دارند؛ درب گردان به فضای عمیق تر, مدل لولایی به شعاع بازشو, مدل تاشو به یراق دقیق و مدل فریم لس به شیشه و زیرسازی باکیفیت نیاز دارد.
پروژه های خاص با محدودیت باد و خروج ایمن
نمونه یازدهم, مدل فریم دار با پروفیل باریک است که میان شفافیت ظاهری و محافظت بهتر از لبه شیشه تعادل ایجاد می کند. نمونه دوازدهم, درب کشویی گوشه ای است که برای نمای شیشه ای زاویه دار ساخته می شود و مسیر ریل آن در کنج تغییر جهت می دهد. این دو مدل در پروژه هایی کاربرد دارند که ظاهر سبک و مدرن اهمیت دارد, اما هندسه نما اجازه اجرای یک دهانه مستقیم معمولی را نمی دهد. در مدل گوشه ای, محل اتصال دو ریل, زاویه شیشه ها و نقطه توقف لت ها باید با دقت طراحی شود. در مدل فریم دار نیز رنگ پروفیل, ضخامت آن و هماهنگی با قاب ویترین باید قبل از تولید مشخص شود تا ورودی به قطعه ای جداافتاده در نما تبدیل نشود.
نمونه سیزدهم, درب ضدباد با پروفیل و راهنمای تقویت شده است که برای ورودی های در معرض جریان شدید هوا انتخاب می شود. نمونه چهاردهم, مدل دارای قابلیت خروج اضطراری است که در شرایط خاص اجازه می دهد لت های متحرک یا ثابت آزاد شوند و مسیر عبور گسترده تری شکل بگیرد. در پروژه ضدباد, فشار واردشده به سطح شیشه, جهت وزش و تعداد دفعات بازشدن باید محاسبه شود؛ افزایش قدرت موتور به تنهایی مشکل لرزش را حل نمی کند. در پروژه خروج اضطراری نیز یراق آزادشونده, باتری پشتیبان, حالت عملکرد هنگام قطع برق و مسیر تخلیه باید یکپارچه بررسی شوند. این دو نمونه نشان می دهند که انتخاب درب فقط تصمیمی درباره ظاهر نیست و گاهی مستقیماً با پایداری و ایمنی پروژه ارتباط دارد.
- مدل کشویی را زمانی انتخاب کنید که فضای جانبی کافی برای حرکت کامل لت ها وجود داشته باشد.
- برای دهانه محدود, عرض عبور مدل تلسکوپی را با نقشه واقعی ویترین مقایسه کنید.
- در مدل های منحنی و گوشه ای, تولید شیشه را فقط پس از تأیید اندازه های نهایی آغاز کنید.
- برای ورودی در معرض باد, فریم, راهنمای کف و تنظیمات سنسور را هم زمان بررسی کنید.
- در پروژه نیازمند خروج اضطراری, نوع یراق و رفتار درب هنگام قطع برق را مشخص کنید.
ساختار فنی درب شیشه ای بر اساس نیاز پروژه
پس از انتخاب شکل کلی درب, تصمیم پروژه وارد مرحله ای می شود که کیفیت قطعات و سازگاری آن ها با یکدیگر تعیین کننده است. دو درب با ظاهر مشابه ممکن است به دلیل تفاوت در نوع اپراتور, ضخامت شیشه, کیفیت ریل, قدرت موتور و دقت سنسورها عملکرد کاملاً متفاوتی داشته باشند. در یک فروشگاه کم تردد, مجموعه ای سبک تر می تواند پاسخ گو باشد, اما همان ساختار در ورودی شلوغ با باز و بسته شدن متوالی به سرعت دچار استهلاک می شود. وزن هر لت باید با ظرفیت اپراتور هماهنگ باشد و پروفیل یا بست های شیشه باید نیرو را بدون تمرکز تنش منتقل کنند. برد کنترل نیز باید امکان تنظیم سرعت, شتاب, زمان توقف و حالت های کاری را فراهم سازد. بنابراین کیفیت درب اتوماتیک شیشه ای حاصل یک قطعه خاص نیست؛ نتیجه هماهنگی شیشه, سازه, موتور, کنترل کننده, سنسور و اجرای دقیق در محل است.
انتخاب شیشه و فریم متناسب با شرایط ورودی
در پروژه ای که سطح شیشه در معرض ضربه سبد خرید, چرخ حمل کالا یا تماس مکرر مشتریان قرار دارد, شیشه سکوریت به دلیل رفتار ایمن تر هنگام شکست انتخاب رایجی است. برای شرایطی که حفظ یکپارچگی شیشه پس از آسیب اهمیت بیشتری دارد, شیشه لمینت می تواند در نقشه سفارش بررسی شود. ضخامت شیشه باید با ابعاد لت, نوع فریم و وزن قابل تحمل اپراتور هماهنگ باشد. انتخاب شیشه سنگین بدون اصلاح ظرفیت موتور و اتصالات, حرکت درب را کند و استهلاک را بیشتر می کند. همچنین محل سوراخ کاری, برش و یراق باید پیش از فرآیند مقاوم سازی شیشه قطعی شود؛ زیرا تغییر ابعاد یا ایجاد سوراخ جدید پس از تولید نهایی معمولاً امکان پذیر نیست.
مدل فریم لس برای فروشگاهی مناسب است که شفافیت کامل ویترین اولویت دارد, اما نبود قاب پیرامونی باعث می شود دقت اتصالات و محافظت از لبه شیشه اهمیت بیشتری پیدا کند. در مدل فریم دار, پروفیل آلومینیومی اطراف لت می تواند استحکام مجموعه را افزایش دهد, لبه شیشه را پوشش دهد و امکان استفاده از نوارهای درزبندی را فراهم کند. رنگ پروفیل باید با نمای فروشگاه, قاب ویترین و اجزای داخلی هماهنگ شود. در پروژه ای با کف نامنظم یا باد جانبی, فریم کامل و راهنمای مناسب معمولاً کنترل بیشتری ایجاد می کند. تصمیم میان فریم لس و فریم دار باید بر اساس محیط نصب, وزن لت, شدت تردد و برنامه نگهداری گرفته شود, نه فقط تصویر اولیه طرح.
هماهنگی اپراتور ریل و موتور با وزن لت ها
اپراتور در بالای دهانه قرار می گیرد و موتور, تسمه, قرقره ها, ریل و برد کنترل را در خود جای می دهد. در یک پروژه پرتردد, ظرفیت موتور باید برای چرخه های مداوم و وزن واقعی لت های شیشه ای مناسب باشد. اگر موتور نزدیک به حداکثر ظرفیت خود کار کند, گرما, صدای حرکت و استهلاک قطعات افزایش می یابد. طول ریل نیز باید بر اساس مسیر کامل باز و بسته شدن محاسبه شود؛ کوتاه کردن غیراصولی مسیر می تواند عرض مفید را کاهش دهد. زیرسازی بالای دهانه باید صاف, تراز و مقاوم باشد تا ریل در طول زمان دچار خمش نشود. حتی موتور مناسب روی ریل کج یا پایه ضعیف نمی تواند حرکت نرم و قابل اعتماد ایجاد کند.
تسمه و هنگرها نیروی موتور را به لت ها منتقل می کنند و تنظیم آن ها باید به شکلی انجام شود که شیشه بدون ضربه شروع به حرکت کند و پیش از رسیدن به انتهای مسیر سرعت آن کاهش یابد. در مدل دولنگه, حرکت دو لت باید متقارن باشد؛ در مدل تلسکوپی, نسبت سرعت لت ها نیز باید دقیق تنظیم شود. برد کنترل امکان تعیین شتاب, سرعت بازشدن, سرعت بسته شدن و مدت بازماندن را فراهم می کند. این مقادیر نباید صرفاً روی بیشترین سرعت قرار گیرند. در ورودی باریک, حرکت سریع ممکن است برای مشتری غافلگیرکننده باشد و در لت سنگین, توقف ناگهانی فشار بیشتری به اتصالات وارد کند. تنظیم نهایی باید بر اساس رفتار واقعی کاربران فروشگاه انجام شود.
سنسور حرکتی تجهیزات ایمنی و برق پشتیبان
سنسور حرکتی باید محدوده نزدیک شدن مشتری را تشخیص دهد, اما حرکت افراد داخل فروشگاه یا عبور کنار ویترین را به اشتباه فرمان ورود تلقی نکند. محل نصب, زاویه تابش و حساسیت سنسور در هر پروژه متفاوت است. در فروشگاهی با پیاده روی شلوغ مقابل ورودی, محدوده تشخیص بیش از حد وسیع باعث بازشدن مداوم درب و افزایش تبادل هوا می شود. در مقابل, محدوده بسیار محدود ممکن است درب را دیر باز کند. برای حضور افراد یا اجسام در مسیر بسته شدن, سنسور ایمنی یا پرده نوری نقش جداگانه ای دارد. ترکیب سنسور فرمان و سنسور ایمنی باید به گونه ای تنظیم شود که سرعت عبور کودکان, سالمندان و مشتریان دارای بار نیز پوشش داده شود.
باتری پشتیبان در زمان قطع برق امکان اجرای رفتار از پیش تعیین شده را فراهم می کند. بسته به نیاز پروژه, درب می تواند باز بماند, بسته شود یا تعداد مشخصی چرخه را ادامه دهد. این تصمیم باید با الزامات امنیتی و مسیر خروج فروشگاه هماهنگ شود. کلید تعیین حالت, قفل الکترومکانیکی, کنترل تردد, شستی خروج و اتصال به سامانه اعلام حریق نیز می توانند بخشی از تجهیزات پروژه باشند. افزودن هر قطعه باید در نقشه سیم کشی و تنظیم برد کنترل لحاظ شود. کابل ها نباید در مسیر حرکت لت یا محل دسترسی مشتری رها شوند. همچنین منبع برق, حفاظت مدار و محل دسترسی سرویس کار باید پیش از بسته شدن پوشش اپراتور مشخص باشد.
- وزن نهایی هر لت را با ظرفیت واقعی اپراتور و موتور تطبیق دهید.
- نوع شیشه را پیش از تعیین یراق, فریم و محل سوراخ کاری نهایی کنید.
- زیرسازی ریل را از نظر تراز, مقاومت و امکان دسترسی برای سرویس بررسی کنید.
- سنسور فرمان و سنسور ایمنی را برای دو وظیفه متفاوت تنظیم کنید.
- رفتار درب هنگام قطع برق و فعال شدن حالت اضطراری را از قبل تعیین کنید.
اندازه گیری آماده سازی و نصب در پروژه واقعی
بخش مهمی از کیفیت درب اتوماتیک پیش از ورود قطعات به محل شکل می گیرد. اگر برداشت ابعاد فقط به اندازه عرض و ارتفاع دهانه محدود شود, موانعی مانند اختلاف تراز کف, بیرون زدگی ستون, شیب سردر, محدودیت سقف کاذب یا نبود مسیر برق در زمان نصب آشکار می شوند. اندازه گیری حرفه ای باید مسیر حرکت هر لت, فضای توقف, محل اپراتور, ارتفاع مفید عبور و فاصله تجهیزات از ویترین را ثبت کند. سپس نقشه ساخت شیشه, فریم و زیرسازی بر اساس همین اطلاعات تهیه می شود. در پروژه بازسازی, ممکن است دهانه ظاهراً آماده باشد, اما تیر بالای ورودی توان تحمل مجموعه را نداشته باشد. اصلاح چنین مسئله ای پس از ساخت شیشه هزینه و توقف بیشتری ایجاد می کند. به همین دلیل, بازدید محل و تأیید زیرسازی باید پیش از نهایی شدن سفارش انجام شود تا نصب به مونتاژ دقیق تبدیل شود, نه مجموعه ای از اصلاحات پیش بینی نشده.
برداشت ابعاد و ثبت محدودیت های دهانه
اندازه گیری از چند نقطه مختلف دهانه انجام می شود؛ زیرا عرض پایین, میانه و بالای ورودی ممکن است یکسان نباشد. ارتفاع نیز باید در دو سمت و مرکز کنترل شود تا شیب یا نشست سازه مشخص شود. در مدل کشویی, طول دیوار یا شیشه ثابت کنار دهانه باید برای جمع شدن کامل لت کافی باشد. در مدل تلسکوپی, علاوه بر عرض, ضخامت مسیرهای موازی و فاصله لت ها اهمیت دارد. محل قرارگیری قفل, راهنمای کف, کلید تعیین حالت و سنسورها نیز باید روی نقشه مشخص شود. اگر کف نهایی هنوز اجرا نشده باشد, ضخامت پوشش آینده باید در اندازه گیری لحاظ شود تا پس از پایان کار, فاصله زیر شیشه نامناسب یا مسیر حرکت مسدود نشود.
در پروژه ای که ورودی با ویترین شیشه ای یکپارچه است, محل اتصال شیشه های ثابت به سازه و ریل باید هم زمان طراحی شود. استفاده از اندازه های تقریبی در این مرحله می تواند باعث شود فریم نهایی با خطوط نما هم راستا نباشد. جهت بازشدن, محل ورود کابل برق, فضای بازکردن کاور اپراتور و دسترسی سرویس کار نیز بخشی از برداشت فنی هستند. در فروشگاه فعال, زمان و روش نصب باید با ساعت کاری هماهنگ شود و برای حفظ امنیت محل در دوره جمع آوری درب قدیمی برنامه وجود داشته باشد. ثبت تصویری و نقشه ابعادی کمک می کند تیم تولید و نصب برداشت یکسانی از پروژه داشته باشند و تصمیم ها در محل به حداقل برسند.
زیرسازی ریل و آماده کردن مسیر برق
ریل باید روی سطحی نصب شود که در تمام طول خود تراز و مقاوم باشد. در نمای شیشه ای یا سقف کاذب, ممکن است پشت پوشش ظاهری سازه ای برای تحمل وزن وجود نداشته باشد. در این شرایط, زیرسازی فلزی قبل از نصب اپراتور اجرا می شود و نقاط اتصال آن باید بار ثابت مجموعه و نیروی ناشی از حرکت لت ها را تحمل کنند. اگر ریل روی سطح موج دار بسته شود, هنگرها در بخش هایی از مسیر تحت فشار قرار می گیرند و حرکت درب یکنواخت نخواهد بود. محل زیرسازی باید با ارتفاع نهایی کف و اندازه شیشه هماهنگ شود. هر تغییر بعدی در ارتفاع ریل مستقیماً فاصله پایین لت و عملکرد راهنمای کف را تغییر می دهد.
برق رسانی باید از مسیر محافظت شده و قابل دسترسی انجام شود. محل منبع تغذیه نباید طوری باشد که برای هر سرویس, بخشی از ویترین یا سقف تخریب شود. کابل سنسورها, قفل, شستی خروج و کنترل تردد باید از کابل قدرت تفکیک و منظم عبور داده شوند. اگر پروژه به باتری پشتیبان یا اتصال اعلام حریق نیاز دارد, فضای تجهیزات و سیم کشی آن از ابتدا پیش بینی می شود. در بازسازی فروشگاه, ممکن است مدار موجود با تجهیزات دیگری مشترک باشد یا حفاظت مناسبی نداشته باشد. بررسی مدار برق پیش از نصب از خاموشی ناگهانی, خطای برد یا عملکرد ناپایدار جلوگیری می کند. پس از آماده سازی, زیرسازی, برق و ابعاد نهایی باید دوباره با نقشه تولید تطبیق داده شوند.
نصب تنظیم نهایی و تحویل عملکرد
در مرحله نصب, ابتدا ریل و اپراتور تراز می شوند, سپس هنگرها و لت های شیشه ای روی مسیر قرار می گیرند. فاصله لت ها از کف, شیشه ثابت و یکدیگر باید در تمام مسیر ثابت بماند. راهنمای کف باید حرکت جانبی را کنترل کند, اما نباید اصطکاک یا مانع عبور ایجاد کند. پس از نصب مکانیکی, کشش تسمه, نقاط توقف و قفل شدن درب تنظیم می شوند. در مدل تلسکوپی, هماهنگی سرعت لت ها آزمایش می شود و در مدل دولنگه, محل بسته شدن مرکزی دو لت کنترل می گردد. کاور اپراتور زمانی بسته می شود که چندین چرخه آزمایشی بدون صدای غیرعادی, لرزش یا برخورد انجام شده باشد.
تنظیم الکترونیکی با تعیین سرعت, شتاب, زمان بازماندن و حساسیت سنسورها ادامه پیدا می کند. آزمایش فقط با عبور یک فرد کافی نیست؛ حرکت آهسته, عبور هم زمان چند نفر, توقف در آستانه, ورود با چرخ حمل کالا و نزدیک شدن از زاویه های مختلف نیز باید بررسی شود. عملکرد سنسور ایمنی در مسیر بسته شدن, رفتار قفل و حالت قطع برق نیز در تحویل نهایی آزمایش می شوند. خطاهایی مانند بازشدن بی دلیل, بسته نشدن کامل, صدای ریل یا برگشت ناگهانی درب معمولاً با بررسی سنسور, تراز لت, اصطکاک مسیر و تنظیمات برد ریشه یابی می شوند. تحویل حرفه ای زمانی کامل است که مسئول فروشگاه روش تغییر حالت و واکنش صحیح به خطا را بداند.
- عرض و ارتفاع دهانه را در چند نقطه اندازه گیری و اختلاف ها را ثبت کنید.
- کف نهایی, سقف کاذب و ضخامت پوشش های آینده را در نقشه لحاظ کنید.
- استحکام زیرسازی را پیش از ساخت شیشه و فریم تأیید کنید.
- مسیر برق و کابل تجهیزات جانبی را قبل از نصب اپراتور آماده سازید.
- تمام حالت های تردد و رفتار درب هنگام قطع برق را در تحویل آزمایش کنید.
قیمت سفارش نگهداری و خدمات تک سازه
پس از مشخص شدن مدل و جزئیات اجرایی, برآورد پروژه بر اساس مجموعه واقعی قطعات و خدمات شکل می گیرد. ابعاد دهانه, تعداد لت ها, نوع شیشه, وجود فریم, ظرفیت اپراتور, تعداد سنسورها و وضعیت زیرسازی مستقیماً بر هزینه اثر دارند. یک مدل کشویی ساده با دهانه آماده, فرآیند متفاوتی از درب تلسکوپی چندلته, ورودی منحنی یا سیستم دارای خروج اضطراری دارد. شرایط نصب نیز مهم است؛ بازسازی زیرسازی, اصلاح برق, جمع آوری درب قدیمی و اجرای کار در زمان محدود می توانند دامنه خدمات را تغییر دهند. در سفارش حرفه ای, برآورد باید مشخص کند چه قطعاتی تولید یا تأمین می شوند و نصب, تنظیم و آزمایش شامل چه مراحلی است. تک سازه سفارش را بر پایه بازدید, اندازه گیری و نیاز واقعی ورودی تنظیم می کند تا مقایسه گزینه ها بر اساس مشخصات هم سطح انجام شود.
عوامل اجرایی مؤثر بر قیمت درب اتوماتیک
ابعاد و وزن لت های شیشه ای نخستین عامل فنی در تعیین نوع اپراتور و متعلقات هستند. افزایش عرض یا ارتفاع لت ممکن است به شیشه ضخیم تر, فریم مقاوم تر و موتور با ظرفیت بالاتر نیاز داشته باشد. مدل درب نیز ساختار هزینه را تغییر می دهد؛ سیستم تلسکوپی قطعات حرکتی و تنظیمات بیشتری نسبت به مدل کشویی معمولی دارد و مدل منحنی به ریل و شیشه سفارشی وابسته است. نوع سنسور, قفل, باتری پشتیبان, کنترل تردد و قابلیت خروج اضطراری نیز باید جداگانه در مشخصات سفارش درج شوند. مقایسه صرف نام مدل بدون بررسی این اجزا نتیجه دقیقی نمی دهد, زیرا دو پیشنهاد ظاهراً مشابه ممکن است از نظر ظرفیت موتور, کیفیت شیشه و تجهیزات ایمنی متفاوت باشند.
وضعیت محل نصب بخش دیگری از برآورد را تشکیل می دهد. اگر تیر بالای دهانه آماده و تراز باشد, نصب مسیر ساده تری دارد؛ اما ضعف سازه, نبود برق مناسب, اختلاف کف یا نیاز به اصلاح ویترین, عملیات جانبی ایجاد می کند. محل فروشگاه و محدودیت دسترسی به دهانه نیز می تواند بر حمل شیشه و زمان اجرا اثر بگذارد, بدون آنکه لازم باشد اشاره محلی خاصی در سفارش ثبت شود. خدمات پس از نصب, مدت پوشش قطعات و امکان سرویس دوره ای نیز باید در ارزیابی نهایی دیده شوند. انتخاب ارزان تر زمانی منطقی است که مشخصات فنی و دامنه خدمات برابر باشند؛ در غیر این صورت, کاهش اولیه هزینه ممکن است با تعمیر زودهنگام یا توقف فعالیت فروشگاه جبران شود.
مراحل سفارش بر پایه بازدید و نقشه اجرایی
سفارش با دریافت اطلاعات اولیه درباره عرض تقریبی دهانه, نوع فعالیت فروشگاه, شدت تردد و شکل مورد انتظار نما آغاز می شود. این اطلاعات برای پیشنهاد اولیه مدل کافی هستند, اما مبنای تولید نهایی نیستند. در بازدید فنی, ابعاد دقیق, فضای جانبی, ارتفاع نصب اپراتور, مسیر برق, وضعیت زیرسازی و محدودیت های ویترین ثبت می شوند. سپس مدل مناسب, جهت حرکت, تعداد لت ها, نوع شیشه, فریم و تجهیزات جانبی در قالب مشخصات اجرایی تعیین می گردند. اگر چند گزینه قابل اجرا باشد, تفاوت آن ها باید بر اساس عرض مفید عبور, پیچیدگی نصب, ظاهر و برنامه نگهداری توضیح داده شود تا انتخاب هوشمندانه فقط به مقایسه تصاویر محدود نماند.
پس از تأیید مشخصات, نقشه ساخت شیشه و پروفیل آماده می شود و محل سوراخ کاری یا اتصالات قطعی می گردد. تغییر مدل پس از تولید شیشه ممکن است به ساخت دوباره بخشی از سفارش منجر شود؛ بنابراین مرحله تأیید نقشه اهمیت زیادی دارد. زمان نصب نیز با آماده بودن زیرسازی, برق و کف نهایی هماهنگ می شود. تک سازه در فرآیند سفارش باید محدوده مسئولیت تولید, حمل, نصب, تنظیم و آموزش بهره برداری را روشن کند. هنگام تحویل, حالت های عملکرد, تجهیزات ایمنی و واکنش درب به قطع برق آزمایش می شوند. ثبت مشخصات اپراتور و قطعات مصرفی نیز پیگیری سرویس یا تعمیر آینده را سریع تر می کند.
نگهداری دوره ای و رسیدگی به اختلال های عملکرد
نگهداری درب از تمیزکردن مسیر ریل و کنترل حرکت لت ها آغاز می شود. گردوغبار, اجسام ریز یا تغییر وضعیت راهنمای کف می توانند اصطکاک ایجاد کنند و موتور را زیر فشار قرار دهند. شیشه و سنسور باید با مواد مناسب تمیز شوند تا سطح سنسور کدر یا پوشیده نشود. صدای تازه, لرزش, کاهش سرعت, بسته نشدن کامل یا بازشدن بی دلیل نشانه هایی هستند که باید پیش از توقف کامل بررسی شوند. ادامه کار با لت نامتوازن یا ریل آلوده می تواند آسیب را به هنگر, تسمه یا موتور منتقل کند. کارکنان فروشگاه نباید مسیر درب را با دست متوقف کنند یا اجسام را در محل بسته شدن قرار دهند.
در سرویس دوره ای, تراز لت ها, وضعیت هنگرها, کشش تسمه, اتصالات فریم, راهنمای کف و تنظیم سنسورها بررسی می شود. عملکرد باتری پشتیبان و قفل نیز باید آزمایش شود, زیرا این قطعات ممکن است در استفاده روزانه کمتر فعال شوند اما در شرایط اضطراری اهمیت بیشتری دارند. تعمیر حرفه ای با عیب یابی آغاز می شود و تعویض قطعه باید پس از مشخص شدن علت اصلی انجام گیرد. برای نمونه, فشار موتور ممکن است از ضعف خود موتور نباشد و به اصطکاک ریل یا ناهم ترازی شیشه مربوط شود. نگهداری منظم علاوه بر کاهش خرابی, کمک می کند سرعت و زمان بازماندن درب با تغییر الگوی تردد فروشگاه دوباره تنظیم شوند.
- پیشنهادهای سفارش را با مشخصات یکسان اپراتور, شیشه و تجهیزات مقایسه کنید.
- هزینه زیرسازی, برق رسانی و اصلاح دهانه را از قطعات اصلی جدا بررسی کنید.
- نقشه ساخت و جهت حرکت لت ها را پیش از تولید نهایی تأیید کنید.
- مشخصات موتور, برد, سنسور و باتری را برای سرویس های آینده نگهداری کنید.
- با مشاهده صدا, لرزش یا توقف نامنظم, عیب یابی را به تعویق نیندازید.
اگر فضای جانبی کافی برای جمع شدن یک لت عریض وجود داشته باشد, مدل کشویی می تواند ساختار ساده تر و نگهداری آسان تری داشته باشد. در پروژه ای که فضای کنار دهانه محدود است اما کارفرما به عرض عبور بیشتری نیاز دارد, مدل تلسکوپی معمولاً استفاده بهتری از فضا می کند. تصمیم نهایی باید پس از اندازه گیری عرض دهانه, فضای توقف لت ها, وزن شیشه و محل ویترین گرفته شود. تعداد بیشتر لت ها در مدل تلسکوپی, ریل و تنظیمات دقیق تری نیز نیاز دارد.
شیشه سکوریت به دلیل مقاومت مناسب و خردشدن به قطعات کوچک تر, در بسیاری از ورودی های فروشگاهی استفاده می شود. شیشه لمینت پس از شکست انسجام بیشتری حفظ می کند و برای پروژه هایی که باقی ماندن لایه شیشه در محل اهمیت دارد قابل بررسی است. انتخاب فقط به نام شیشه وابسته نیست؛ ابعاد لت, ضخامت, نوع فریم, وزن قابل تحمل اپراتور و شرایط ضربه نیز باید بررسی شوند. محل برش و سوراخ کاری یراق آلات باید قبل از تولید نهایی شیشه مشخص شده باشد.
قیمت بر اساس ابعاد دهانه, تعداد لت ها, نوع شیشه, مدل کشویی یا تلسکوپی, ظرفیت اپراتور, نوع فریم, سنسورها و تجهیزات ایمنی تعیین می شود. وضعیت محل نیز اثر دارد؛ زیرسازی ضعیف, نبود مسیر برق, نیاز به اصلاح ویترین یا جمع آوری درب قبلی دامنه اجرا را تغییر می دهد. برای مقایسه درست, باید مشخصات موتور, برد کنترل, شیشه, قفل, باتری پشتیبان و خدمات نصب در هر پیشنهاد یکسان باشد. برآورد قابل اتکا پس از بازدید و ثبت اندازه های نهایی تهیه می شود.
در شروع سفارش, عرض و ارتفاع تقریبی دهانه, تصویر ورودی, نوع فعالیت فروشگاه, میزان تردد و مدل ظاهری مورد نظر مفید هستند. پیش از تولید, بازدید فنی برای اندازه گیری دقیق, بررسی فضای جانبی, زیرسازی, کف, مسیر برق و محل سنسورها ضروری است. سپس نوع شیشه, فریم, جهت بازشدن, تجهیزات ایمنی و حالت عملکرد هنگام قطع برق مشخص می شوند. تک سازه بر اساس این اطلاعات نقشه اجرایی و دامنه خدمات را تنظیم می کند تا تولید شیشه و اپراتور با شرایط واقعی پروژه هماهنگ باشد.
رفتار درب هنگام قطع برق به تجهیزات و تنظیمات پروژه بستگی دارد. باتری پشتیبان می تواند امکان ادامه چند چرخه, بازماندن درب یا اجرای فرمان از پیش تعیین شده را فراهم کند. در پروژه هایی که خروج اضطراری اهمیت دارد, نوع قفل, یراق آزادشونده و ارتباط با سامانه اعلام حریق نیز بررسی می شود. این حالت باید هنگام تحویل آزمایش شود و مسئول فروشگاه بداند چگونه وضعیت دستی یا اضطراری را فعال کند. نصب باتری بدون تعیین منطق عملکرد, به تنهایی تضمین کننده خروج ایمن نیست.
صدای غیرعادی ریل, لرزش لت, کاهش سرعت, بسته نشدن کامل, بازشدن بی دلیل یا برگشت ناگهانی هنگام بسته شدن از نشانه های نیاز به بررسی هستند. علت ممکن است آلودگی مسیر, ناهم ترازی شیشه, تنظیم نامناسب سنسور, کشش تسمه یا ایراد قطعات الکترونیکی باشد. ادامه استفاده بدون عیب یابی می تواند فشار بیشتری به موتور و هنگرها وارد کند. تعمیر باید با آزمایش مکانیکی و الکترونیکی آغاز شود تا قطعه سالم به اشتباه تعویض نشود و علت اصلی اختلال باقی نماند.
جمع بندی
انتخاب درب اتوماتیک شیشه ای ورودی فروشگاه باید از شرایط واقعی دهانه آغاز شود و با ظاهر کاتالوگ پایان نگیرد. مدل کشویی, تلسکوپی, منحنی, فریم لس, گوشه ای یا دارای خروج اضطراری هرکدام برای محدودیت و کاربرد متفاوتی طراحی شده اند. عرض مفید عبور, فضای جانبی, وزن شیشه سکوریت یا لمینت, ظرفیت اپراتور, نوع سنسور, زیرسازی ریل و رفتار سیستم هنگام قطع برق باید در یک تصمیم هماهنگ بررسی شوند. پس از انتخاب مدل, اندازه گیری دقیق و تأیید نقشه ساخت از تغییرات پرهزینه هنگام نصب جلوگیری می کند. نگهداری ریل, کنترل لت ها و سرویس سنسورها نیز عملکرد نرم مجموعه را در دوره استفاده حفظ خواهد کرد. تک سازه می تواند با بازدید فنی, مقایسه گزینه های قابل اجرا و مشخص کردن دامنه تولید و نصب, هماهگی سفارش با پروژه واقعی را آسان تر کند. برای دریافت مشاوره, انتخاب مدل مناسب, ثبت سفارش یا استعلام قیمت روز, اطلاعات دهانه و تصاویر ورودی را آماده کنید تا پیشنهاد بر اساس ابعاد, نوع شیشه, تجهیزات ایمنی و شرایط اجرای همان فروشگاه تنظیم شود.
