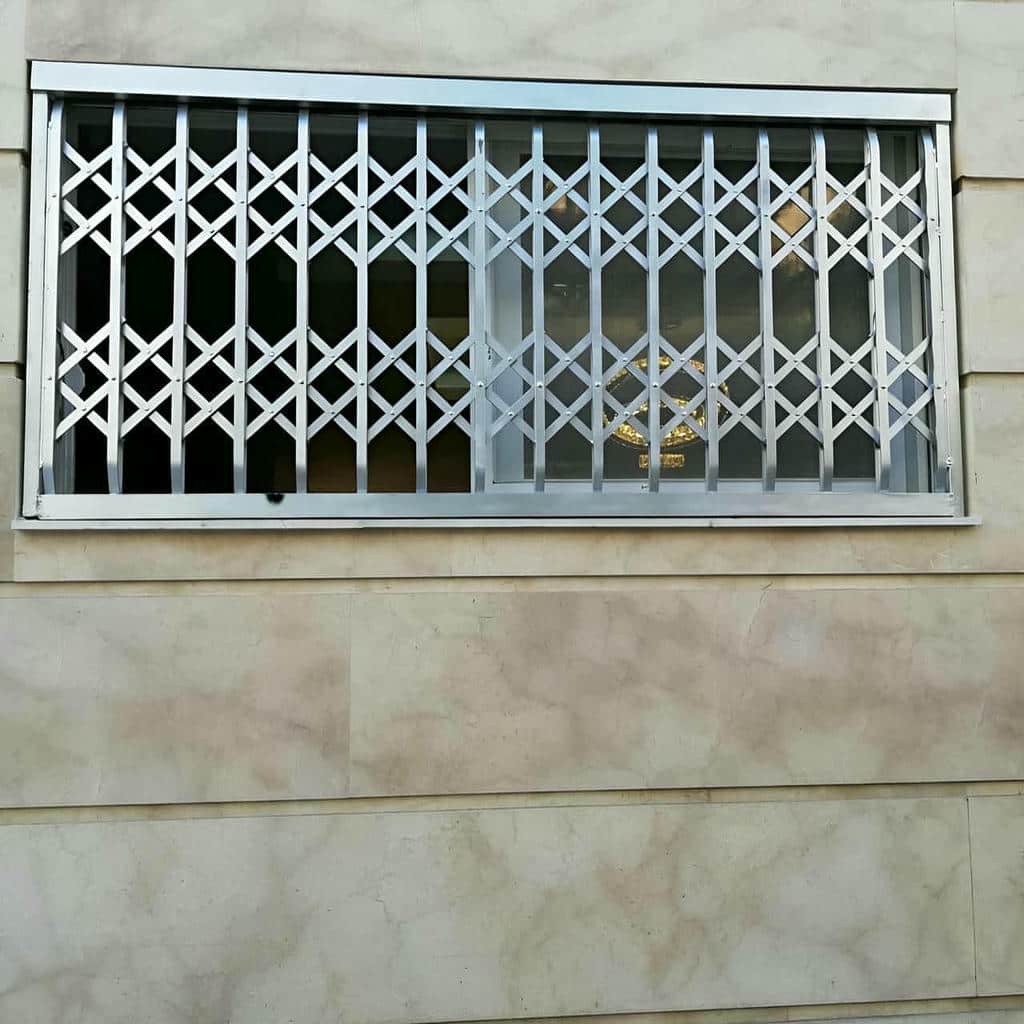

7 طرح حفاظ پنجره ریلی بازشو
7 طرح حفاظ پنجره ریلی بازشو برای پروژه ای طراحی می شوند که ریل فولادی, چرخ بلبرینگی و قفل ایمن باید بدون مسدود کردن مسیر پنجره عمل کنند. در بازدید اولیه چنین پروژه ای, فضای کنار دهانه مشخص می کند لنگه حفاظ به کدام سمت حرکت کند و چه مقدار مسیر آزاد برای جمع شدن آن وجود داشته باشد. حفاظ پنجره ریلی بازشو می تواند به صورت تک لنگه کشویی, دولنگه متقابل, تلسکوپی, شبکه ای جمع شونده, خطی عمودی, قاب درقاب یا ترکیبی ساخته شود و هر طرح به زیرسازی, ریل و قفل متفاوتی نیاز دارد. برسی تراز کف یا پیشانی دهانه, جنس دیوار, محل پرده, دستگیره پنجره و امکان نظافت پیش از ساخت ضروری است. اگر طول ریل با وزن لنگه هماهنگ نباشد, حرکت حفاظ سنگین می شود و اگر قفل یا مانع ضد بلند شدن در جای مناسب نصب نشود, عملکرد امنیتی پروژه کاهش می یابد. مقطع پروفیل, نوع چرخ, کیفیت جوش, پوشش رنگ و شیوه مهار نیز بر دوام و ظاهر اثر دارند. قیمت نهایی به ابعاد, تعداد لنگه ها, ساختار ریل, تراکم طرح و شرایط اجرا وابسته است. تک سازه باید این اطلاعات را به نقشه ساخت مشخص تبدیل کند تا حفاظ پنجره ریلی بازشو در استفاده روزانه روان حرکت کند, فضای پنجره را قابل دسترس نگه دارد و پس از بسته شدن, اتصال مطمئنی با قاب ثابت پروژه ایجاد نماید.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| فضای آزاد در یک سمت پنجره | در این سناریو, لنگه تک کشویی می تواند روی ریل به سمت دیوار حرکت کند و دهانه را بدون اشغال فضای داخلی باز نگه دارد. | طول مسیر جانبی را پیش از ساخت اندازه بگیرید و محل توقف لنگه را دور از پرده یا تجهیزات دیواری قرار دهید. |
| نبود فضای کافی در یک سمت | مدل دولنگه متقابل, وزن و طول حرکت را میان دو لنگه تقسیم می کند و هر بخش روی ریل کوتاه تری جابه جا می شود. | محل اتصال دو لنگه و قفل میانی را طوری انتخاب کنید که از بیرون قابل دسترسی نباشد. |
| دهانه عریض با مسیر محدود | مدل تلسکوپی چندلنگه هنگام باز شدن در بخش کوچکی جمع می شود, اما به چرخ, راهنما و تنظیم دقیق تری نیاز دارد. | این طرح را فقط زمانی انتخاب کنید که امکان سرویس ریل و دسترسی به تمام چرخ ها وجود داشته باشد. |
| پنجره نزدیک مسیر رفت وآمد | ریل, دستگیره و قاب حفاظ نباید از سطح نما بیرون بزنند یا در زمان باز شدن وارد مسیر عبور شوند. | مدل تخت با دستگیره توکار و محدوده حرکت کنترل شده برای چنین پروژه ای مناسب تر است. |
| نیاز به نظافت مداوم شیشه | باز شدن کامل حفاظ, دسترسی به سطح بیرونی شیشه و توری را آسان می کند, به شرط آنکه لنگه در مسیر خود گیر نکند. | ریل را دور از محل تجمع آب و گردوغبار قرار دهید و امکان خارج کردن چرخ برای تعمیر را حفظ کنید. |
| زیرکار سنگی یا نمای توخالی | ریل و قاب ثابت باید به دیوار مقاوم مهار شوند و اتصال صرف به سنگ یا پوشش نما برای تحمل وزن کافی نیست. | صفحات مهار و محل پیچ ها را پیش از ساخت مشخص کنید تا بار لنگه به زیرکار اصلی منتقل شود. |
| محیط مرطوب یا قابل شست وشو | آب و آلودگی می توانند در شیار ریل و اطراف چرخ جمع شوند و حرکت لنگه یا پوشش فلزی را تحت تأثیر قرار دهند. | ریل قابل تخلیه, پوشش مقاوم و برنامه نظافت دوره ای را در تصمیم اجرایی پروژه لحاظ کنید. |
| پروژه با نیاز امنیتی بیشتر | قفل چندنقطه ای, مانع ضد بلند شدن و قاب ثابت مقاوم, مسیر حرکت را پس از بسته شدن مهار می کنند. | فقط به قفل مرکزی اکتفا نکنید و بالا و پایین لنگه را نیز در برابر خروج از ریل کنترل نمایید. |
| سفارش با هزینه کنترل شده | طرح تک لنگه خطی با ریل ساده تر می تواند فرآیند ساخت را کاهش دهد, اما کیفیت چرخ و مهار نباید ضعیف شود. | جزئیات تزئینی را محدود کنید و بودجه را روی ریل, چرخ, قفل و قاب اصلی متمرکز سازید. |
شناخت کاربرد حفاظ ریلی در پروژه پنجره
کاربرد حفاظ ریلی از شرایطی آغاز می شود که کارفرما به امنیت نیاز دارد, اما نمی خواهد دسترسی به پنجره برای نظافت, تعمیر یا استفاده روزمره مسدود شود. برخلاف حفاظ ثابت, لنگه ریلی می تواند کنار دهانه جمع شود و پس از پایان کار دوباره در موقعیت بسته قرار گیرد. این مزیت زمانی عملی است که مسیر حرکت, وزن لنگه و نوع ریل از ابتدا هماهنگ شده باشند. پنجره نزدیک حیاط, تراس بسته, مسیر خدماتی یا فضای قابل دسترس می تواند از این ساختار استفاده کند. با این حال, مدل ریلی برای هر دهانه ای مناسب نیست؛ نبود فضای جانبی, ناصافی زیرکار یا قرار گرفتن پرده و تجهیزات در مسیر حرکت ممکن است طرح را تغییر دهد. تصمیم پروژه باید از مشاهده نحوه استفاده واقعی پنجره شکل بگیرد.

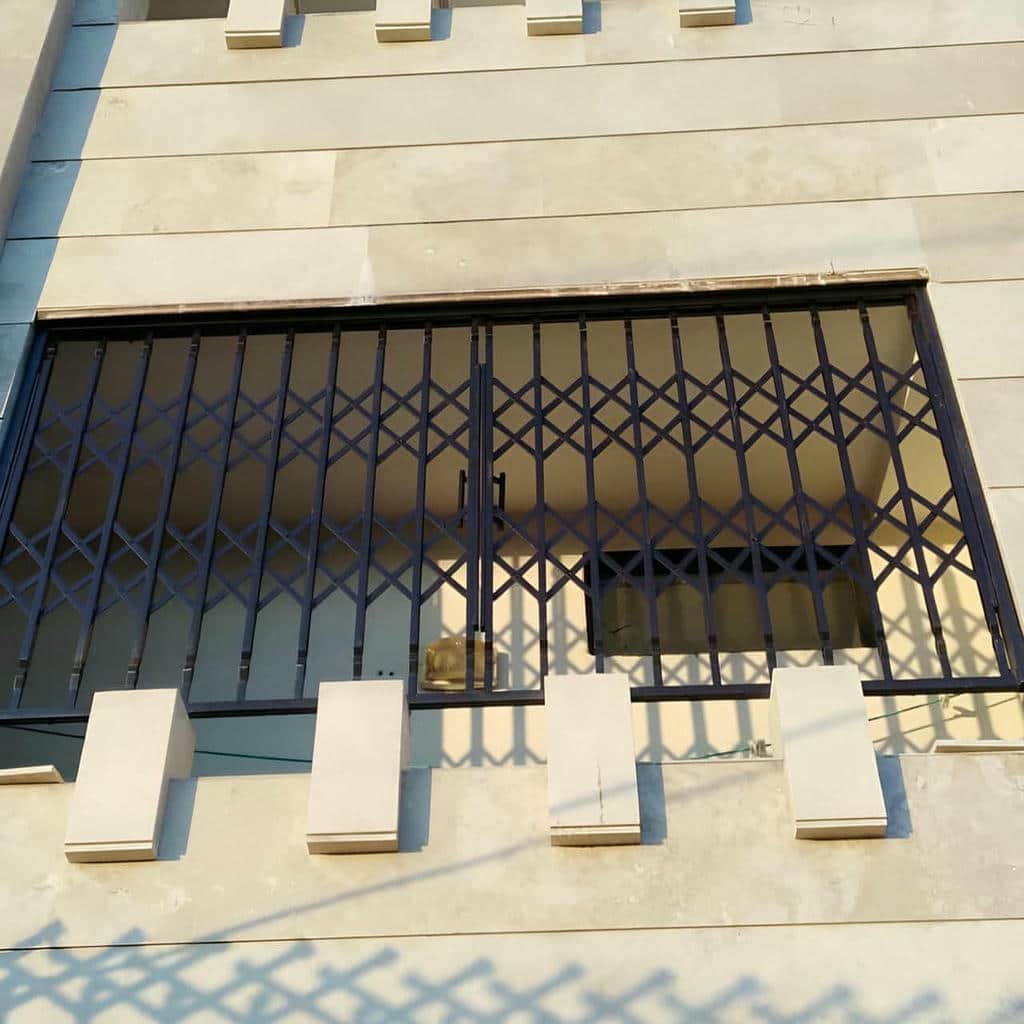

پروژه ای با نیاز به باز شدن کامل دهانه
در برخی پروژه ها, سطح بیرونی شیشه باید به طور منظم شسته شود یا تعمیرکار به توری و یراق آلات دسترسی داشته باشد. حفاظ ثابت در چنین شرایطی عملیات سرویس را دشوار می کند و ممکن است کارفرما را به باز کردن غیراصولی قاب وادار سازد. مدل ریلی تک لنگه می تواند پس از باز شدن در کنار پنجره قرار گیرد و بیشتر دهانه را آزاد کند. شرط اصلی این است که دیوار جانبی حداقل به اندازه عرض لنگه مسیر خالی داشته باشد. محل کلید برق, پرده, لوله یا وسیله دیواری نیز باید پیش از طراحی کنترل شود.
اگر فضای کنار پنجره کمتر از عرض کامل لنگه باشد, مدل تلسکوپی یا دولنگه قابل بررسی است. در مدل تلسکوپی, چند قاب باریک تر روی ریل های هماهنگ حرکت می کنند و در کنار هم جمع می شوند. این راهکار فضای جمع شدن را کاهش می دهد, اما تعداد چرخ ها و نقاط تنظیم را افزایش می دهد. برای پروژه ای که سرویس دوره ای محدود است, پیچیدگی اضافی ممکن است توجیه نداشته باشد. انتخاب هوشمندانه زمانی شکل می گیرد که میزان بازشدگی لازم با فضای واقعی و هزینه نگهداری مقایسه شود, نه اینکه پیچیده ترین مدل صرفاً به دلیل ظاهر متفاوت انتخاب گردد.
هفت طرح متناسب با مسیرهای حرکت متفاوت

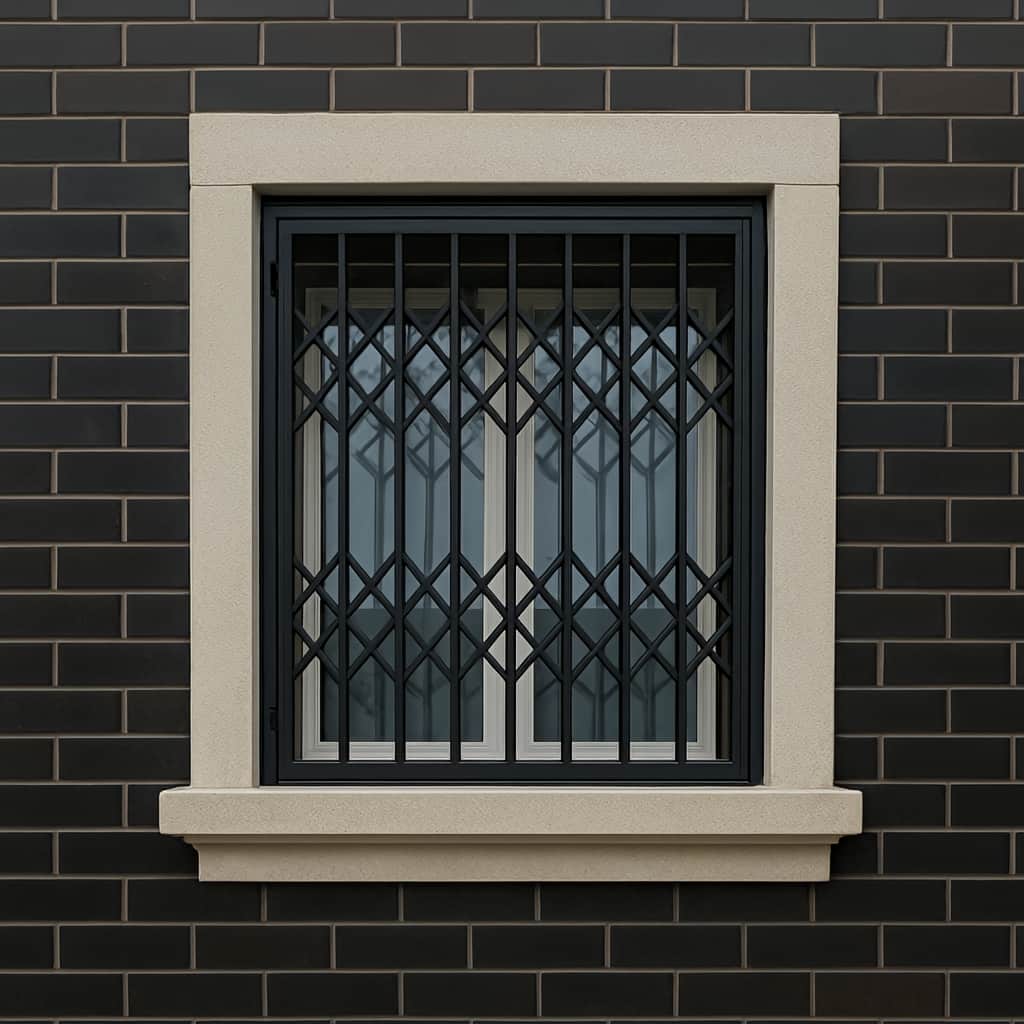

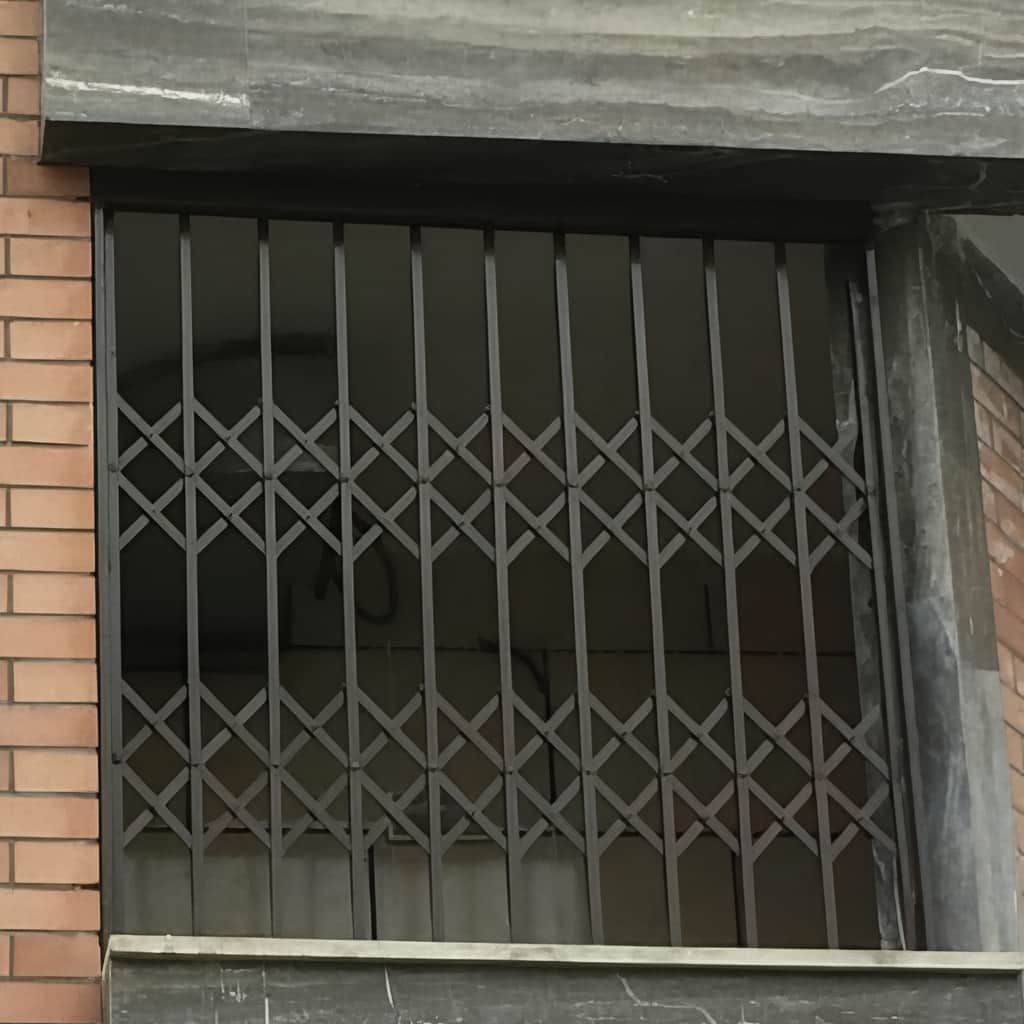

هفت طرح قابل بررسی شامل تک لنگه کشویی, دولنگه متقابل, تلسکوپی چندبخشی, شبکه ای جمع شونده, خطی عمودی, قاب درقاب و مدل ترکیبی با بخش ثابت هستند. تک لنگه برای پروژه ای مناسب است که یک سمت دهانه فضای آزاد کافی دارد. دولنگه, مسیر حرکت را میان دو طرف تقسیم می کند و برای پنجره ای که فضای جانبی متعادل دارد قابل استفاده است. مدل تلسکوپی در دهانه عریض و مسیر جمع شدن محدود کاربرد دارد. طرح شبکه ای جمع شونده نیز سطح امنیت را با قابلیت فشرده شدن ترکیب می کند, اما اتصالات متحرک بیشتری دارد.
مدل خطی عمودی وزن و جزئیات کمتری دارد و برای نمای ساده مناسب است. قاب درقاب ظاهر هندسی تری ایجاد می کند, ولی وزن لنگه و بار وارد بر چرخ ها را افزایش می دهد. مدل ترکیبی بخشی ثابت و بخشی متحرک دارد و در پروژه ای مفید است که فقط قسمتی از پنجره باید باز شود. انتخاب میان این طرح ها به عرض دهانه, جهت استفاده, محل قفل و ظرفیت زیرکار وابسته است. پیش از تأیید طرح, باید مسیر کامل حرکت روی دیوار یا داخل قاب ترسیم شود تا برخورد لنگه با اجزای اطراف پیش از ورود به کارگاه مشخص گردد.
هماهنگی حرکت حفاظ با فضای داخلی و نما
حفاظ ریلی تنها در سطح بیرونی پروژه عمل نمی کند؛ حرکت آن می تواند با پرده, دستگیره پنجره, توری یا لبه دیوار داخلی ارتباط داشته باشد. اگر ریل در سمت داخل نصب شود, فاصله آن از قاب پنجره باید امکان چرخش دستگیره و سرویس یراق آلات را حفظ کند. نصب بیرونی نیز به کنترل آب, گردوغبار و امنیت قفل نیاز دارد. محل دستگیره حفاظ نباید هنگام باز شدن به دیوار یا قاب برخورد کند. در پروژه ای با فضای محدود, دستگیره توکار یا کم برجستگی می تواند مسیر حرکت را ایمن تر نگه دارد.
از نظر نما, لنگه بازشده نباید خطوط پنجره مجاور یا بخشی از نمای اصلی را به طور نامنظم بپوشاند. رنگ ریل, قاب ثابت و لنگه بهتر است یکسان باشد تا تجهیزات حرکتی به اجزای پراکنده تبدیل نشوند. اگر چند پنجره در یک نما حفاظ ریلی دارند, جهت حرکت و ارتفاع ریل ها باید هماهنگ انتخاب شود. ممکن است شرایط داخلی هر واحد متفاوت باشد, اما نمای بیرونی همچنان به نظم مشترک نیاز دارد. بررسی طرح از روبه روی کل ساختمان, خطاهایی را نشان می دهد که در اندازه گیری نزدیک یک دهانه قابل مشاهده نیستند.
- میزان بازشدگی مورد نیاز را پیش از انتخاب مدل مشخص کنید.
- مسیر جانبی لنگه را از نظر پرده و تجهیزات دیواری کنترل نمایید.
- برای فضای محدود, مدل دولنگه یا تلسکوپی را با هزینه نگهداری مقایسه کنید.
- محل دستگیره و قفل را خارج از مسیر برخورد طراحی نمایید.
- جهت حرکت حفاظ های یک نما را تا حد امکان هماهنگ نگه دارید.
ساختار ریل و قطعات متحرک در اجرای پروژه
پس از تعیین مدل, کیفیت پروژه به مجموعه ای از قطعات وابسته می شود که حرکت لنگه را کنترل می کنند. ریل, چرخ, راهنمای بالا یا پایین, قاب ثابت, قفل, دستگیره و مانع ضد خروج باید به صورت یک سیستم طراحی شوند. استفاده از پروفیل مقاوم برای لنگه بدون انتخاب چرخ متناسب, حرکت را سنگین می کند و ریل مناسب نیز بدون زیرسازی تراز عملکرد پایداری ندارد. وزن طرح تزئینی, عرض قاب و تعداد لنگه ها ظرفیت قطعات را تغییر می دهند. در ساخت کارگاهی, قاب متحرک باید گونیا باشد تا چرخ ها هم زمان روی مسیر قرار گیرند. سپس ریل و صفحات اتصال مطابق ابعاد واقعی آماده می شوند تا نصب محل به برش و جوشکاری گسترده نزدیک پنجره وابسته نباشد.
انتخاب ریل بر اساس وزن و جهت حرکت
ریل پایین رو وزن لنگه را روی کف یا بخش پایینی دهانه منتقل می کند و برای قاب های سنگین قابل استفاده است, اما شیار آن در معرض گردوغبار و آب قرار دارد. ریل آویز وزن را از بخش بالا تحمل می کند و مسیر پایین را خلوت تر نگه می دارد, ولی به تیرک یا زیرکار بالایی مقاوم نیاز دارد. در برخی پروژه ها, ترکیب ریل باربر و راهنمای مقابل استفاده می شود تا لنگه هنگام حرکت تاب نخورد. انتخاب نوع ریل باید پس از شناسایی زیرکار انجام شود و نباید صرفاً بر اساس ظاهر یا سهولت نصب تصمیم گیری گردد.
طول ریل باید علاوه بر عرض دهانه, فضای جمع شدن و محل توقف لنگه را پوشش دهد. انتهای مسیر به ضربه گیر نیاز دارد تا چرخ با شدت به بست نهایی برخورد نکند. اگر مدل دولنگه است, محل تلاقی دو بخش باید دقیق باشد تا شکاف ناخواسته در مرکز باقی نماند. در مدل تلسکوپی نیز ترتیب حرکت لنگه ها و فاصله ریل ها اهمیت دارد. کوچک ترین اختلاف در تراز می تواند باعث جلو افتادن یک قاب یا گیرکردن چرخ شود. نقشه اجرایی باید خط حرکت و نقاط توقف را پیش از ساخت مشخص کند.
چرخ بلبرینگی و راهنمای ضد نوسان
چرخ باید وزن لنگه را با حاشیه اطمینان تحمل کند و سطح حرکت آن با شکل ریل سازگار باشد. چرخ کوچک روی لنگه سنگین, فشار نقطه ای و اصطکاک بیشتری ایجاد می کند و ممکن است پس از مدتی حرکت را دشوار سازد. بلبرینگ باید در برابر گردوغبار و رطوبت محافظت شود و امکان تعویض آن بدون تخریب کل قاب وجود داشته باشد. تعداد چرخ ها نیز به طول و وزن لنگه وابسته است. افزایش بی هدف تعداد چرخ, تنظیم را پیچیده می کند و کم بودن آن ها بار را روی نقاط محدود متمرکز خواهد کرد.
راهنمای مقابل مانع نوسان و خروج قاب از صفحه حرکت می شود. در ریل پایین رو, راهنمای بالا لنگه را عمودی نگه می دارد و در سیستم آویز, راهنمای کف از تاب خوردن جلوگیری می کند. فاصله راهنما باید به اندازه ای باشد که حرکت روان بماند, اما لقی محسوس ایجاد نشود. قطعه ضد بلند شدن نیز برای جلوگیری از خارج کردن لنگه از مسیر ضروری است. این قطعه باید پس از نصب قابل بازرسی باشد و در نقطه ای قرار گیرد که با حرکت عادی یا نظافت ریل تداخل نداشته باشد.
قفل و قاب ثابت در موقعیت بسته
حفاظ ریلی هنگام بسته شدن باید به قاب ثابت یا نقطه مهار مشخصی متصل شود. قفل تنها در صورتی مؤثر است که پایه آن روی بخش مقاوم نصب شده باشد و با فشار, قاب پیرامونی تغییر شکل ندهد. در مدل تک لنگه, لبه متحرک می تواند با زبانه قفل و پین بالا یا پایین مهار شود. در مدل دولنگه, اتصال مرکزی به هم راستایی دقیق دو قاب نیاز دارد. قفل بیرون زده در مسیر حرکت یا نزدیک دسترس بیرونی, نقطه ضعف اجرایی ایجاد می کند و باید در مرحله طراحی اصلاح شود.
قاب ثابت علاوه بر محل قفل, مرجع تراز و توقف لنگه است. اگر این قاب تاب داشته باشد, لنگه در انتهای مسیر کامل بسته نمی شود یا فشار اضافی به چرخ وارد می کند. محل تماس می تواند به ضربه گیر و قطعه تنظیم مجهز شود تا صدای بسته شدن کاهش یابد. در پروژه ای با نیاز امنیتی بیشتر, مهار چندنقطه ای قابل بررسی است, اما تمام نقاط باید با یک حرکت قابل کنترل باشند و نگهداری پیچیده ایجاد نکنند. تست قفل پیش از رنگ کاری امکان اصلاح بدون آسیب به پوشش را فراهم می کند.
- نوع ریل را با وزن لنگه و مقاومت زیرکار هماهنگ کنید.
- برای انتهای مسیر, ضربه گیر و توقف قابل تنظیم در نظر بگیرید.
- چرخ را طوری انتخاب کنید که امکان تعویض و سرویس داشته باشد.
- راهنمای ضد نوسان و مانع خروج از ریل را حذف نکنید.
- قفل و قاب ثابت را پیش از اجرای پوشش چند بار آزمایش نمایید.
اندازه گیری و نصب ریل در محدودیت واقعی محل
مرحله اجرا با اندازه گیری مسیری آغاز می شود که لنگه در آن حرکت خواهد کرد, نه فقط با ثبت عرض و ارتفاع پنجره. دیوار جانبی, پیشانی دهانه, کف, قاب پنجره و موانع اطراف باید از نظر تراز و استحکام بررسی شوند. اگر ریل روی سطح ناصاف نصب شود, چرخ ها در بخشی از مسیر تحت فشار قرار می گیرند و لنگه خودبه خود حرکت می کند یا گیر می افتد. جهت باز شدن پنجره, محل توری, پرده و فضای دسترسی به قفل نیز در نقشه ثبت می شوند. سپس ابعاد قاب متحرک, طول ریل و محل توقف تعیین خواهد شد. این آماده سازی باعث می شود نصب به اصلاحات لحظه ای وابسته نباشد و حرکت حفاظ پس از تحویل در تمام طول مسیر یکنواخت باقی بماند.
برداشت مسیر حرکت و فضای جمع شدن لنگه
عرض دهانه در بالا, میانه و پایین اندازه گیری می شود تا اختلاف بنایی مشخص گردد. سپس طول آزاد دیوار در سمت حرکت ثبت خواهد شد. این طول باید فضای کامل لنگه, دستگیره و توقف انتهایی را در بر گیرد. اگر لنگه هنگام باز شدن بخشی از پنجره مجاور یا دریچه خدماتی را می پوشاند, مدل تک کشویی مناسب نیست. در چنین وضعیتی, تقسیم لنگه یا تغییر جهت حرکت بررسی می شود. همچنین فاصله ریل از پنجره باید امکان نظافت و باز شدن دستگیره اصلی را حفظ کند.
در مدل دولنگه, فضای دو سمت و محل برخورد مرکزی اندازه گیری می شوند. در مدل تلسکوپی نیز ضخامت مجموعه لنگه های جمع شده باید در کنار دهانه جا بگیرد. تنها محاسبه عرض قاب کافی نیست, زیرا فاصله میان ریل ها, دستگیره و ضربه گیر نیز فضا اشغال می کنند. برای هر پروژه, تصویر مسیر باز و بسته همراه با ابعاد ثبت می شود. این تصویر به سازنده کمک می کند جهت چرخ ها, محل قفل و شکل قاب ثابت را بدون برداشت اشتباه آماده نماید.

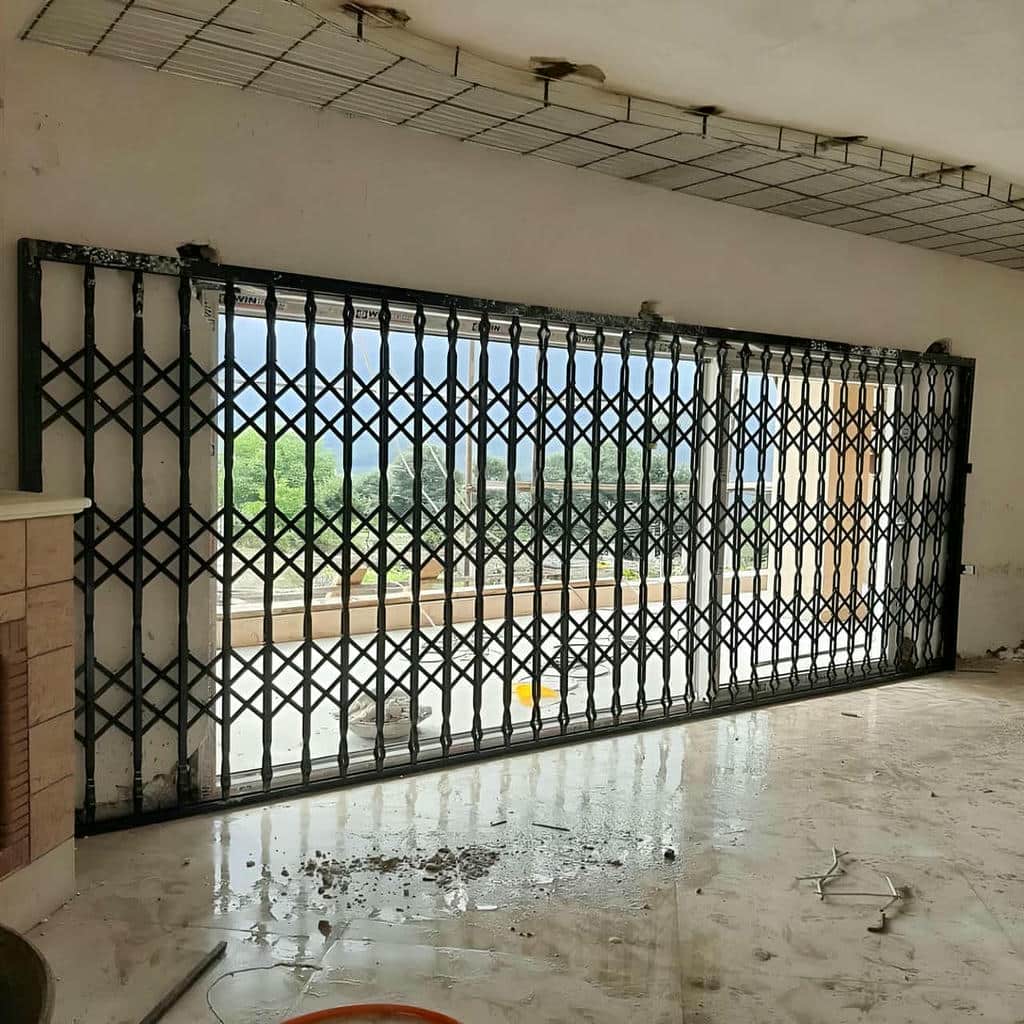

زیرسازی تراز برای ریل بالا و پایین
ریل پایین باید روی سطحی پیوسته و مقاوم قرار گیرد. نصب مستقیم روی سنگ لق, کف شیب دار یا پوشش نازک باعث تغییر تراز و حرکت نامنظم می شود. اگر کف شیب تخلیه آب دارد, زیرسازی باید سطح مستقلی برای ریل ایجاد کند و مسیر آب را نیز مسدود نسازد. در سیستم آویز, تیرک یا دیوار بالایی باید توان تحمل وزن لنگه و نیروی حرکت را داشته باشد. صفحه اتصال به جای تمرکز بار در چند نقطه ضعیف, نیرو را روی زیرکار مناسب توزیع می کند.
پیش از مهار نهایی, ریل با ابزار تراز کنترل و به صورت موقت تثبیت می شود. لنگه آزمایشی در مسیر حرکت می کند تا نقاط گیر یا اختلاف ارتفاع مشخص شوند. سپس پیچ ها به تدریج محکم خواهند شد تا ریل در اثر فشار اتصال تغییر شکل ندهد. اگر زیرکار ناصاف است, استفاده از فاصله گذار مقاوم و مهندسی شده بهتر از خم کردن ریل برای انطباق با سطح خواهد بود. پس از نصب, سوراخ ها و نقاط آسیب دیده پوشش باید ترمیم شوند تا رطوبت به فلز یا پشت صفحه اتصال نفوذ نکند.
تست حرکت و ایمنی پیش از تحویل
لنگه پس از نصب باید در تمام طول مسیر با نیروی یکنواخت حرکت کند. شتاب گرفتن خودکار به یک سمت نشانه شیب ریل است و توقف ناگهانی می تواند از اختلاف تراز, آلودگی یا تنظیم نادرست چرخ ناشی شود. قاب نباید هنگام حرکت نوسان جانبی داشته باشد یا با دیوار تماس پیدا کند. ضربه گیرهای ابتدا و انتها نیز باید بدون ایجاد صدای شدید, لنگه را متوقف کنند. در مدل چندلنگه, ترتیب باز و بسته شدن تمام بخش ها آزمایش می شود.
پس از بسته شدن, قفل, پین ها و مانع ضد بلند شدن کنترل خواهند شد. لنگه نباید با فشار دست از مسیر خارج شود یا در قاب ثابت لقی قابل توجه داشته باشد. سپس پنجره اصلی, توری و پرده آزمایش می شوند تا حفاظ هیچ عملکردی را محدود نکرده باشد. پوشش ریل, خراش های ناشی از ابزار و لبه های تیز نیز بررسی می گردند. تحویل پروژه زمانی کامل است که حرکت روان, قفل مطمئن, تراز قاب و هماهنگی ظاهری با پنجره هم زمان تأیید شده باشند.
- طول مسیر حرکت را همراه با دستگیره و توقف انتهایی اندازه بگیرید.
- شیب کف و مقاومت پیشانی دهانه را پیش از انتخاب ریل بررسی کنید.
- ریل را پیش از مهار کامل با حرکت آزمایشی لنگه کنترل نمایید.
- لنگه را از نظر نوسان جانبی و خروج احتمالی از مسیر آزمایش کنید.
- عملکرد پنجره, توری و پرده را پس از نصب دوباره بررسی نمایید.

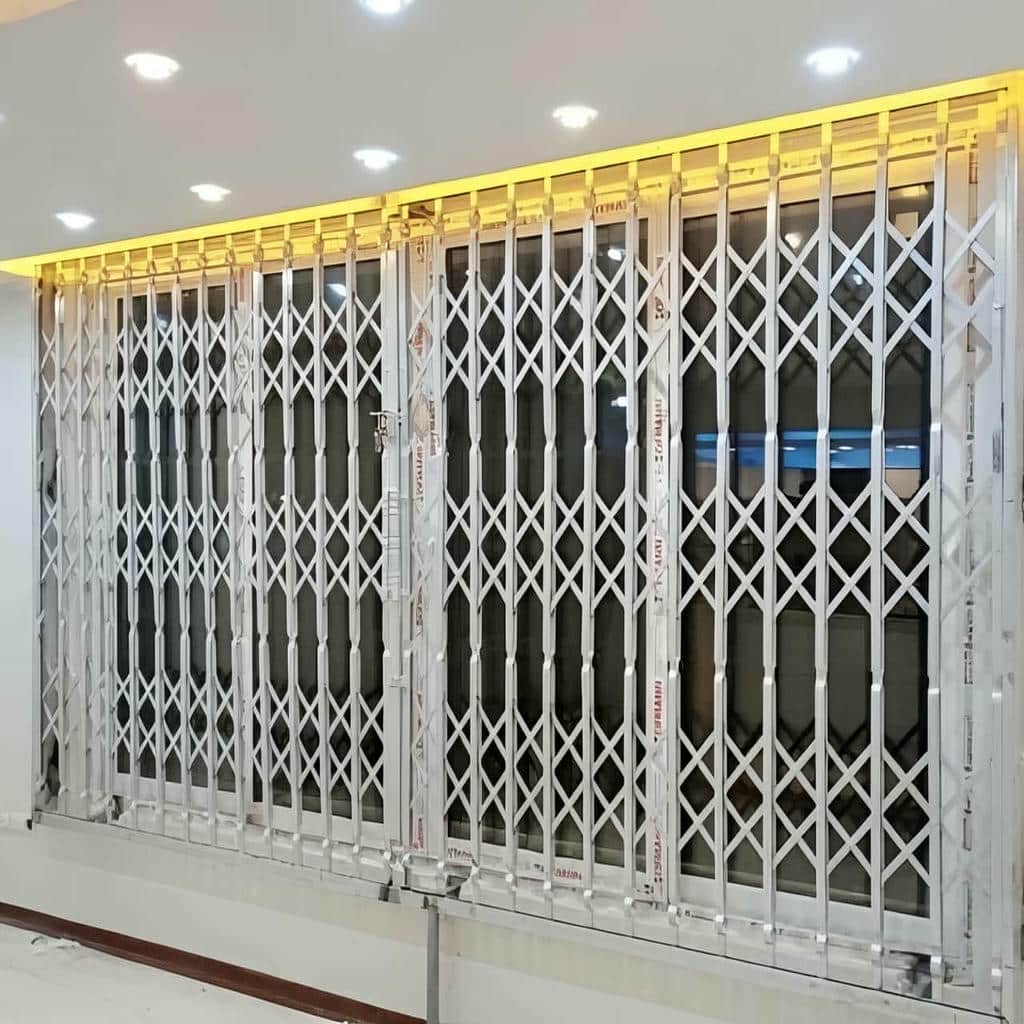

قیمت, سفارش و خدمات تک سازه برای پروژه ریلی
هزینه حفاظ پنجره ریلی بازشو پس از مشخص شدن مسیر حرکت و قطعات فنی قابل ارزیابی است. عرض و ارتفاع دهانه, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, ساختار قفل, تراکم طرح و شرایط زیرسازی بر قیمت اثر می گذارند. مدل تک لنگه ساده معمولاً قطعات متحرک کمتری از نمونه تلسکوپی دارد, اما اگر دهانه عریض باشد به قاب و چرخ مقاوم تری نیاز خواهد داشت. نصب روی سطح ناصاف یا زیرکار ضعیف نیز آماده سازی بیشتری می طلبد. در سفارش پروژه ای, باید مشخص شود بازدید, طراحی, ساخت, رنگ, حمل, نصب, تنظیم و تست نهایی در دامنه خدمات قرار دارند. این شفافیت از مقایسه ناقص میان پیشنهادهایی که قطعات و مسئولیت های متفاوت دارند جلوگیری می کند.
عوامل مؤثر بر قیمت ساخت و اجرا
مقدار آهن تنها بخشی از هزینه است. ریل باربر, چرخ بلبرینگی, راهنمای ضد نوسان, ضربه گیر, قفل و قطعات ضد خروج نیز بر کیفیت و قیمت اثر دارند. مدل تلسکوپی به تعداد بیشتری چرخ و ریل نیاز دارد و تنظیم آن زمان بیشتری می برد. طرح قاب درقاب یا شبکه متراکم نیز وزن لنگه را افزایش می دهد و ممکن است قطعات حرکتی قوی تری بخواهد. نوع پوشش و میزان آماده سازی سطح در محیط مرطوب یا قابل شست وشو نیز بخشی از مشخصات سفارش است.
شرایط نصب می تواند برآورد را تغییر دهد. ریل روی زیرکار مقاوم و تراز, اجرای ساده تری نسبت به سطح شیب دار یا نمای توخالی دارد. اگر مسیر جانبی به اصلاح دیوار, جابه جایی مانع یا ساخت صفحه تقویتی نیاز داشته باشد, دامنه کار گسترده تر می شود. برای مقایسه پیشنهادها باید ظرفیت چرخ, نوع ریل, تعداد مهار, قفل, پوشش و خدمات تنظیم یکسان باشند. کاهش جزئیات تزئینی می تواند هزینه را کنترل کند, اما استفاده از چرخ ضعیف یا حذف مانع ضد خروج, انتخاب مناسبی برای کاهش هزینه نیست.

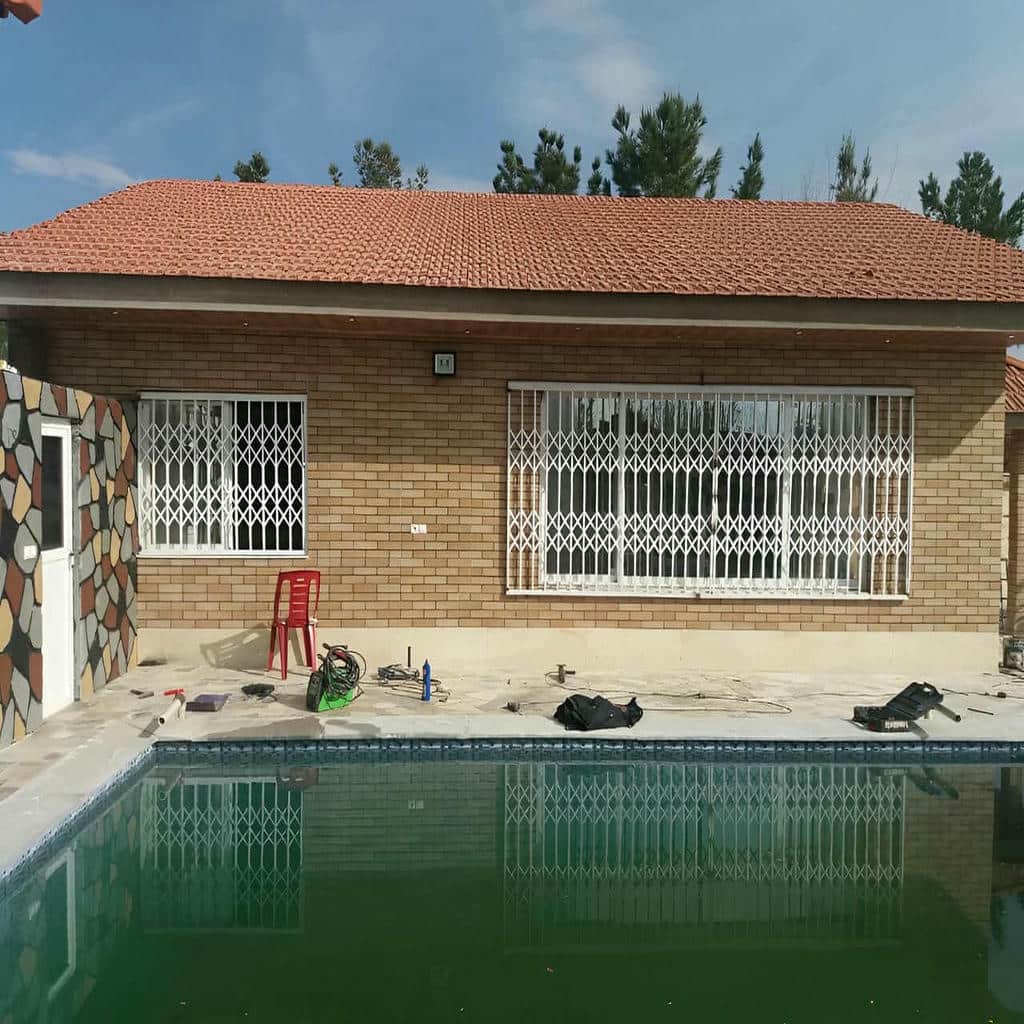

مسیر سفارش از بازدید تا راه اندازی
سفارش با تصویر کامل پنجره و دیوار جانبی, ابعاد تقریبی و توضیح میزان بازشدگی مورد نیاز آغاز می شود. پس از بازدید, مسیر حرکت, نوع زیرکار, مدل لنگه, محل قفل و نوع ریل تعیین خواهند شد. سپس نقشه ای تهیه می شود که موقعیت قاب ثابت, طول ریل و فضای جمع شدن را نشان می دهد. مشتری پیش از ساخت باید بداند لنگه در حالت باز کجا قرار می گیرد و چه مقدار از دهانه آزاد خواهد شد. این تأیید مانع تغییر طرح پس از تولید می شود.
پس از تأیید, قاب و قطعات در کارگاه ساخته و از نظر گونیا, حرکت آزمایشی و عملکرد قفل کنترل می شوند. پوشش نهایی بعد از تکمیل سوراخ کاری و تنظیم اولیه اجرا خواهد شد. تک سازه در زمان حمل باید ریل و چرخ ها را از ضربه و آلودگی محافظت کند. نصب با تراز کردن مسیر, تنظیم چرخ و تست امنیت پایان می یابد. نتیجه تحویل شده باید با نقشه سفارش مطابقت داشته باشد و بهره بردار نیز روش باز کردن, قفل کردن و نظافت ریل را بداند.
نگهداری, تنظیم و تعمیر سیستم ریلی
ریل باید به صورت دوره ای از گردوغبار, شن و مواد چسبنده پاک شود. تجمع آلودگی زیر چرخ می تواند حرکت را سنگین کند و فشار نامتعادل به بلبرینگ وارد سازد. استفاده از روان کننده نامناسب نیز ممکن است گردوغبار بیشتری جذب کند؛ بنابراین سرویس باید با ماده سازگار با نوع چرخ و توصیه سازنده انجام شود. پیچ های مهار, ضربه گیر و راهنما نیز در بازدید دوره ای کنترل می شوند. هرگونه صدای غیرعادی یا تغییر در نیروی حرکت نشانه نیاز به تنظیم است.
افتادگی لنگه, گیرکردن قفل یا نوسان جانبی معمولاً با بررسی چرخ, تراز ریل و راهنما قابل رفع است. اگر ضربه باعث خم شدن قاب یا جدا شدن مهار شده باشد, حرکت دادن اجباری لنگه می تواند آسیب را گسترش دهد. خدمات پس از نصب باید امکان تعویض چرخ, تنظیم قفل, ترمیم پوشش و اصلاح نقاط اتصال را فراهم کند. در پروژه تک سازه, ثبت مشخصات ریل و چرخ در زمان سفارش, تهیه قطعه جایگزین و تعمیر آینده را ساده تر می کند و از تغییر غیرضروری کل حفاظ جلوگیری خواهد کرد.
- قیمت را با مشخصات ریل, چرخ, قفل و خدمات نصب مقایسه کنید.
- مسیر حرکت و محل جمع شدن لنگه را پیش از سفارش تأیید نمایید.
- تمام سوراخ کاری ها و تنظیم های کارگاهی را قبل از رنگ تکمیل کنید.
- ریل را پاک نگه دارید و صدای غیرعادی را نادیده نگیرید.
- مشخصات قطعات متحرک را برای تعمیر و تعویض آینده ثبت کنید.
در مدل تک لنگه, مسیر جانبی باید تقریباً فضای کامل قاب متحرک, دستگیره و توقف انتهایی را در خود جای دهد. اگر این مسیر در یک سمت وجود نداشته باشد, مدل دولنگه یا تلسکوپی بررسی می شود. ابعاد دقیق فقط پس از اندازه گیری دیوار, محل پرده و تجهیزات اطراف مشخص خواهند شد. فضای ظاهراً خالی ممکن است با باز شدن پنجره یا دسترسی به وسیله دیگری تداخل داشته باشد.
ریل پایین وزن لنگه را روی بخش پایینی منتقل می کند و برای قاب سنگین مناسب است, اما به نظافت و تخلیه آب نیاز دارد. ریل آویز مسیر کف را خلوت نگه می دارد, ولی زیرکار بالایی باید مقاومت کافی داشته باشد. انتخاب بهتر به وزن حفاظ, جنس دیوار, وضعیت کف و امکان سرویس وابسته است. در هر دو روش, راهنمای مقابل برای جلوگیری از نوسان و خروج لنگه ضروری خواهد بود.
مانع ضد بلند شدن, راهنمای جانبی و توقف انتهایی مانع خارج شدن لنگه از ریل می شوند. این قطعات باید همراه با قفل و قاب ثابت طراحی شوند و پس از نصب قابل بازرسی باشند. تکیه بر وزن لنگه یا شکل ساده ریل کافی نیست. در زمان تحویل, تلاش کنترل شده برای بلند کردن یا جابه جایی جانبی قاب انجام می شود تا لقی و ضعف احتمالی پیش از بهره برداری مشخص گردد.
قیمت به ابعاد, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, طرح قاب, قفل, پوشش و شرایط زیرسازی بستگی دارد. مدل تلسکوپی یا چندلنگه قطعات و تنظیم بیشتری نسبت به نمونه تک لنگه دارد. ناصافی مسیر یا زیرکار ضعیف نیز ممکن است به صفحه تقویتی و اجرای تکمیلی نیاز داشته باشد. برای برآورد دقیق, مسیر حرکت و محل نصب باید اندازه گیری و مشخصات قطعات پیش از ساخت نهایی شوند.
تصویر کامل پنجره, دیوارهای دو طرف, بخش بالا و پایین دهانه, ابعاد تقریبی و میزان بازشدگی مورد نیاز برای بررسی اولیه مفید هستند. وجود پرده, توری, لوله یا تجهیزات دیواری نیز باید اعلام شود. پس از بازدید, جهت حرکت, مدل لنگه, نوع ریل, قفل و روش مهار ثبت خواهند شد. این اطلاعات اجازه می دهند سفارش بر اساس فضای واقعی پروژه ساخته شود و در محل به تغییر ناخواسته نیاز نداشته باشد.
چرخ بلبرینگی, راهنما, ضربه گیر و قفل در صورت طراحی قابل سرویس, امکان تنظیم یا تعویض دارند. گیرکردن حرکت همیشه به معنای خرابی چرخ نیست و ممکن است از آلودگی, شیب ریل یا شل شدن راهنما ناشی شود. پیش از تعویض قطعه باید کل مسیر بررسی گردد. اگر ریل خم شده یا مهار آن آسیب دیده باشد, تعمیر موضعی چرخ به تنهایی عملکرد پایدار ایجاد نخواهد کرد.
جمع بندی
7 طرح حفاظ پنجره ریلی بازشو زمانی به راهکار مناسب تبدیل می شوند که مسیر حرکت, فضای جمع شدن و زیرکار پروژه پیش از ساخت بررسی شده باشند. مدل تک لنگه, دولنگه, تلسکوپی, شبکه ای جمع شونده, خطی, قاب درقاب و ترکیبی هرکدام محدودیت متفاوتی برای ریل, چرخ, قفل و نگهداری دارند. انتخاب طرح فقط بر اساس ظاهر می تواند به برخورد لنگه با دیوار, حرکت سنگین یا باقی ماندن بخشی از دهانه منجر شود. اندازه گیری دقیق, قاب گونیا, ریل تراز, چرخ متناسب و مانع ضد خروج, اجزای اصلی اجرای مطمئن هستند. هماهنی رنگ و جهت حرکت با نمای ساختمان نیز باید همراه با نیاز امنیتی بررسی شود. تک سازه می تواند بازدید, طراحی, ساخت, نصب و تنظیم نهایی را بر اساس شرایط واقعی همان پنجره انجام دهد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه و مسیرهای جانبی را ارائه کنید تا مدل قابل اجرا و روش نصب مناسب پیش از تولید مشخص شود.
