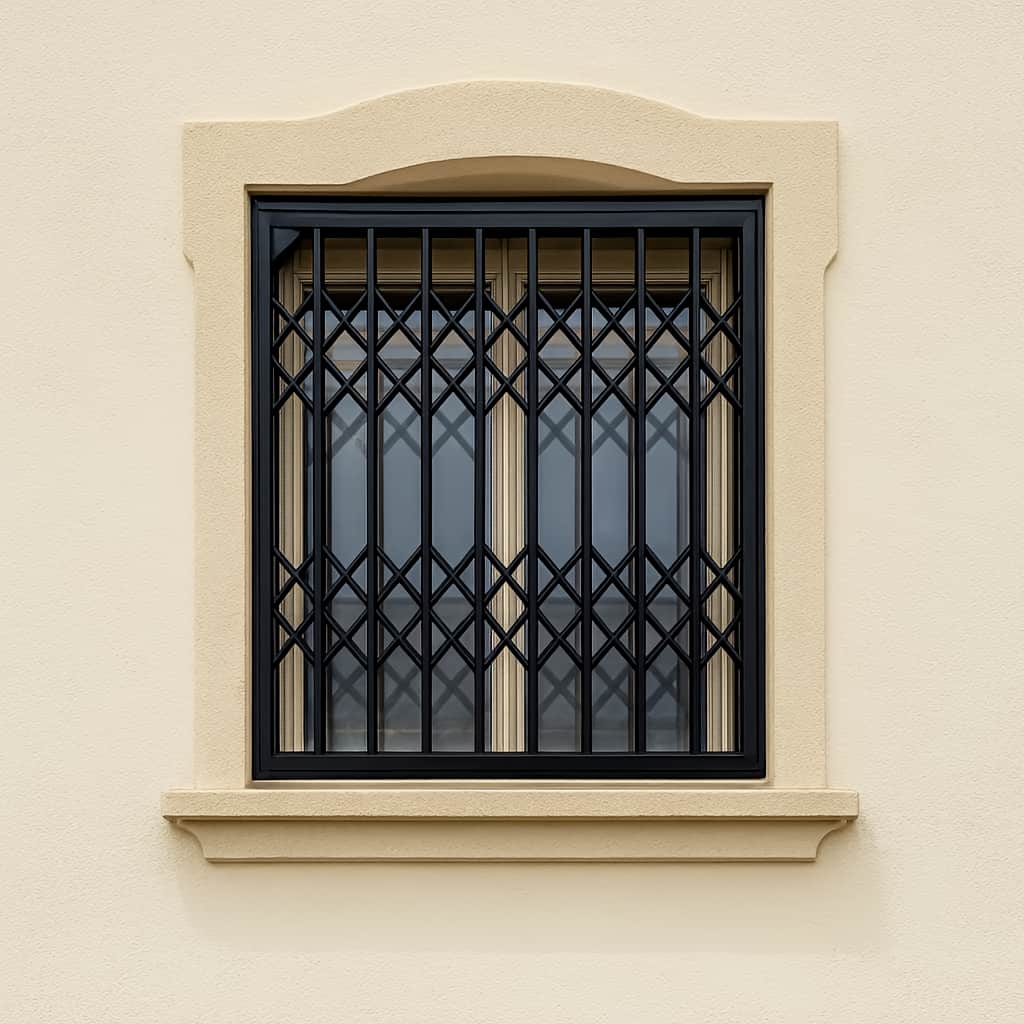

8 طرح حفاظ پنجره متحرک کشویی
8 طرح حفاظ پنجره متحرک کشویی برای پروژه ای بررسی می شوند که قاب آهنی, ریل حرکتی و فضای جمع شدن لنگه باید بدون مسدود کردن پنجره کنار هم کار کنند. در بازدید چنین پروژه ای, تنها عرض دهانه اندازه گیری نمی شود؛ مسیر حرکت, مقاومت دیوار, محل دستگیره, وضعیت توری و فضای آزاد کنار پنجره نیز مشخص می کنند کدام طرح قابلیت اجرا دارد. حفاظ پنجره متحرک کشویی می تواند به شکل تک لنگه, دولنگه, تلسکوپی, شبکه ای, خطی, قاب درقاب, ترکیبی یا نیمه ثابت ساخته شود و هر مدل به ریل, چرخ, قفل و زیرسازی متفاوتی نیاز دارد. برسی تراز مسیر و ظرفیت چرخ پیش از ساخت ضروری است, زیرا لنگه سنگین روی ریل ضعیف به تدریج گیر می کند و قاب سبک نیز در موقعیت بسته امنیت مطلوبی ایجاد نمی کند. نوع پروفیل, تراکم طرح, پوشش سطح, روش مهار و امکان تعمیر قطعات متحرک باید در نقشه سفارش ثبت شوند. قیمت نهایی نیز به ابعاد, تعداد لنگه ها, مدل ریل, کیفیت یراق آلات و دشواری اجرا وابسته است. تک سازه باید این اطلاعات را به تصمیم اجرایی مشخص تبدیل کند تا حفاظ پنجره متحرک کشویی در استفاده روزمره روان باز شود, در حالت بسته استحکام کافی داشته باشد و با فضای واقعی پروژه سازگار بماند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| فضای آزاد کنار دهانه | در پروژه ای که یک سمت پنجره دیوار خالی دارد, لنگه تک کشویی می تواند روی ریل همان سمت جمع شود و مسیر پنجره را آزاد کند. | طول دیوار را همراه با دستگیره, ضربه گیر و قاب متحرک اندازه گیری کنید تا لنگه کامل از مقابل دهانه کنار برود. |
| محدودیت فضا در دو طرف | اگر هیچ سمت پنجره فضای کافی ندارد, مدل تلسکوپی با چند لنگه باریک تر می تواند در محدوده کوچک تری جمع شود. | این مدل را فقط زمانی انتخاب کنید که دسترسی به چرخ ها, ریل های موازی و قطعات تنظیم پس از نصب ممکن باشد. |
| دهانه عریض چندلنگه | در دهانه عریض, مدل دولنگه وزن قاب آهنی را میان دو بخش تقسیم می کند و طول حرکت هر لنگه را کاهش می دهد. | محل قفل مرکزی و هم راستایی دو قاب را پیش از ساخت روی محور واقعی پنجره مشخص کنید. |
| پنجره نزدیک مسیر عبور | ریل, دستگیره و قاب متحرک نباید از سطح مجاز بیرون بزنند یا هنگام باز شدن وارد مسیر رفت وآمد شوند. | مدل تخت با دستگیره کم برجستگی و توقف کنترل شده برای چنین شرایطی مناسب تر است. |
| نیاز به نظافت بیرونی | باز شدن حفاظ کشویی دسترسی به شیشه, توری و یراق آلات را فراهم می کند, به شرط آنکه لنگه در کنار دهانه کامل جمع شود. | پیش از سفارش, میزان بازشدگی مورد نیاز و محل توقف نهایی قاب را به صورت دقیق تعیین کنید. |
| زیرکار سنگی یا توخالی | وزن ریل و لنگه نباید فقط به سنگ یا اندود منتقل شود و صفحات مهار باید به بخش مقاوم دیوار متصل شوند. | روش مهار را پیش از ساخت ریل مشخص کنید تا محل سوراخ ها و صفحات اتصال در کارگاه آماده شوند. |
| محیط مرطوب | آب و گردوغبار ممکن است در شیار ریل, اطراف بلبرینگ و نقاط جوش باقی بمانند و حرکت قاب را سنگین کنند. | ریل قابل نظافت, پوشش مقاوم و مسیر تخلیه مناسب را در طراحی پروژه لحاظ کنید. |
| نیاز امنیتی بیشتر | قفل چندنقطه ای, مانع ضد بلند شدن و راهنمای جانبی, لنگه را در حالت بسته به قاب ثابت متصل نگه می دارند. | امنیت را فقط به قفل میانی وابسته نکنید و بالا و پایین قاب را نیز در برابر خروج کنترل نمایید. |
| محدودیت بودجه پروژه | طرح خطی ساده می تواند زمان ساخت و وزن لنگه را کاهش دهد, اما کیفیت ریل, چرخ, جوش و مهار نباید تضعیف شود. | جزئیات تزئینی غیرضروری را حذف کنید و منابع سفارش را روی قطعات حرکتی اصلی متمرکز سازید. |
روایت انتخاب حفاظ کشویی از فضای واقعی پنجره
انتخاب حفاظ متحرک از بررسی نحوه استفاده روزانه پنجره آغاز می شود. در بعضی پروژه ها, شیشه باید مرتب نظافت شود و در برخی دیگر, باز شدن حفاظ فقط برای سرویس توری یا خروج اضطراری اهمیت دارد. فضای کنار پنجره, عرض دهانه و محل وسایل ثابت تعیین می کنند که لنگه به یک سمت حرکت کند, در دو طرف تقسیم شود یا به صورت تلسکوپی جمع گردد. مزیت اصلی ساخت کشویی این است که امنیت در حالت بسته با دسترسی در حالت باز ترکیب می شود, اما این مزیت فقط با انتخاب درست مسیر حرکت به دست می آید. اگر مدل بدون توجه به دیوار جانبی یا پرده انتخاب شود, قاب پس از باز شدن بخشی از دهانه را می پوشاند یا با تجهیزات اطراف برخورد می کند. بنابراین هر تصمیم باید به محدودیت واقعی همان محل متصل باشد.

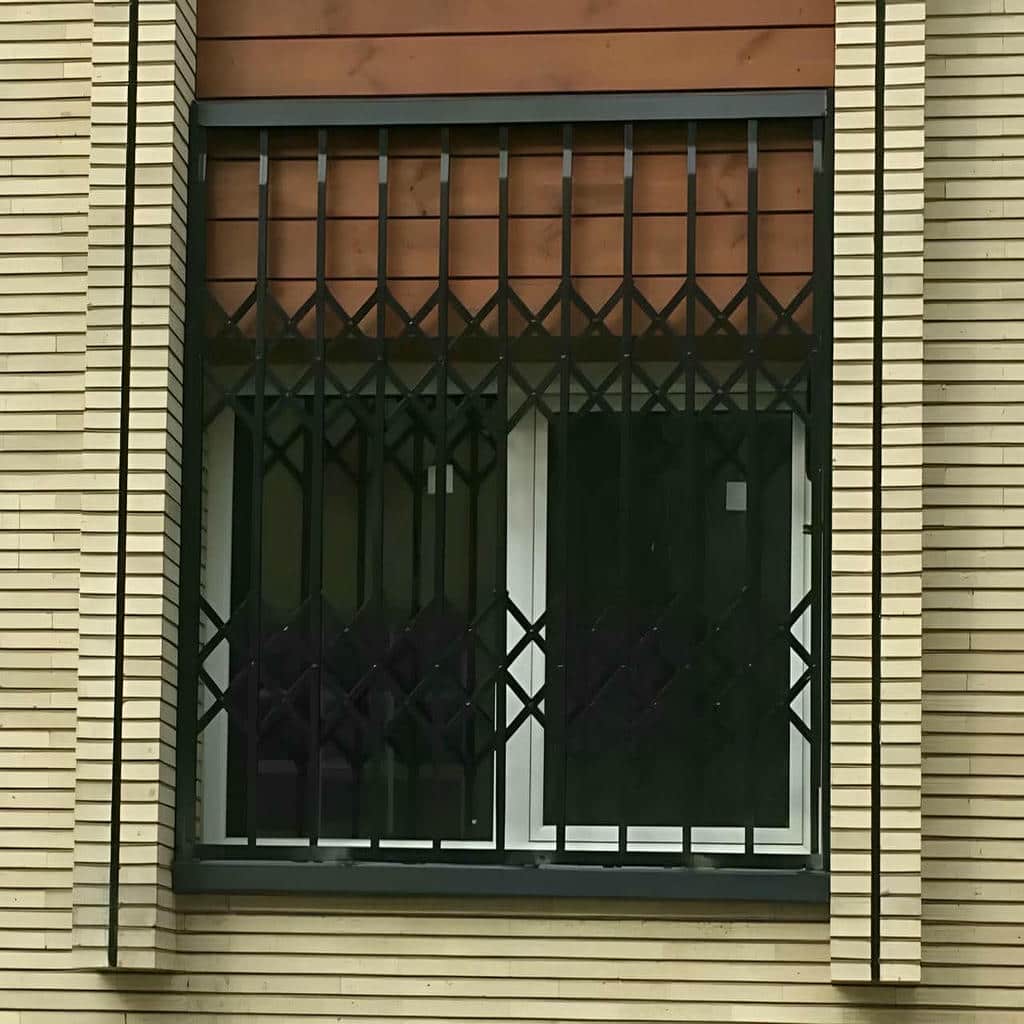

پروژه ای با دیوار آزاد در یک سمت دهانه

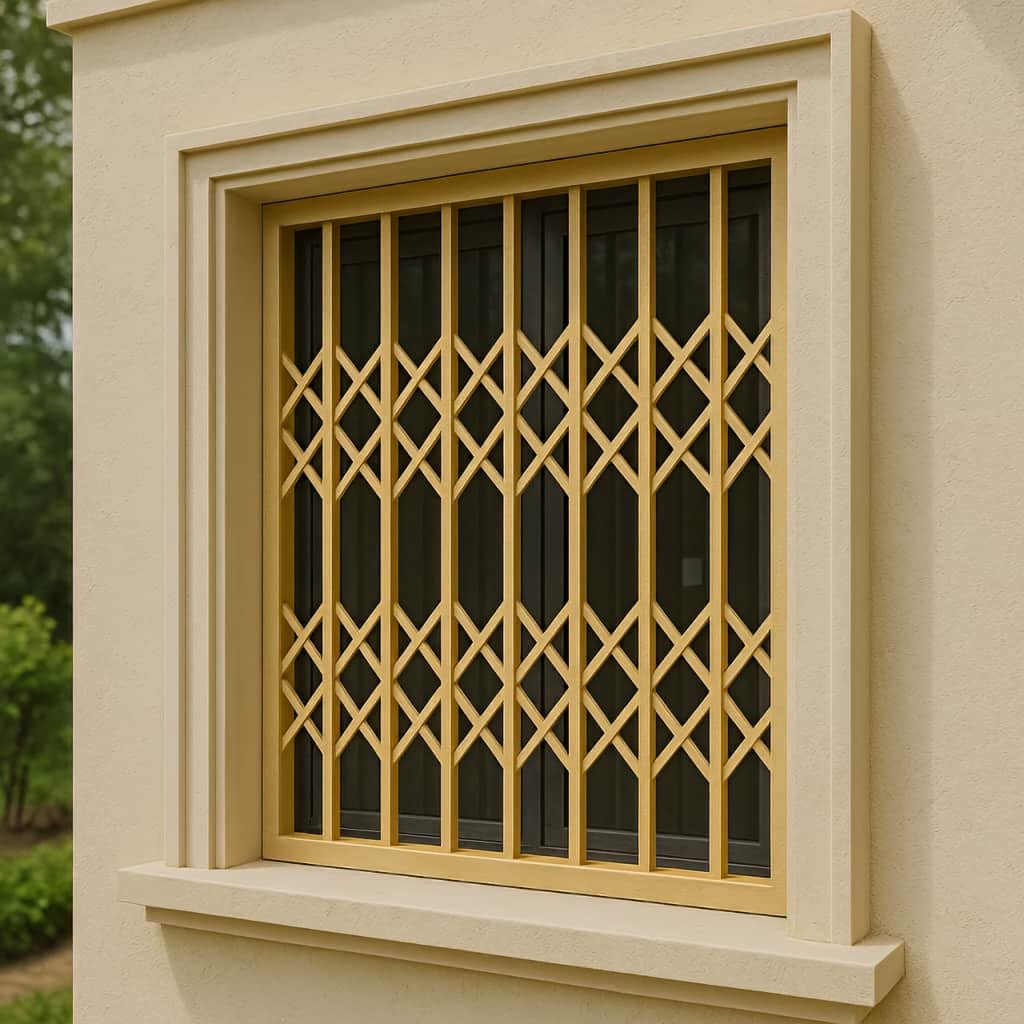

در پروژه ای که یک سمت پنجره دیوار خالی و ممتد دارد, مدل تک لنگه ساده ترین مسیر اجرایی را فراهم می کند. قاب متحرک روی یک ریل مستقیم حرکت می کند و در حالت باز کنار دهانه قرار می گیرد. پیش از انتخاب این طرح, طول دیوار باید از لبه پنجره تا نخستین مانع اندازه گیری شود. کلید برق, پرده, لوله, قاب تزئینی یا پنجره مجاور ممکن است فضای ظاهراً آزاد را محدود کنند. محل دستگیره و ضربه گیر نیز باید در محاسبه مسیر لحاظ شود تا لنگه پیش از آزاد کردن کامل دهانه متوقف نگردد.
در این سناریو, جهت حرکت باید با عادت استفاده کننده هماهنگ باشد. اگر دسترسی اصلی از سمت راست پنجره انجام می شود, جمع شدن لنگه در همان بخش ممکن است کاربری را دشوار کند. همچنین قاب بازشده نباید مسیر عبور یا نظافت دیوار را مسدود سازد. مدل تک لنگه قطعات متحرک کمتری دارد و نگهداری آن ساده تر است, اما تمام وزن روی یک مجموعه چرخ منتقل می شود. به همین دلیل, ظرفیت ریل و چرخ باید با ابعاد قاب و تراکم طرح متناسب باشد و فقط بر اساس ظاهر سبک لنگه انتخاب نشود.

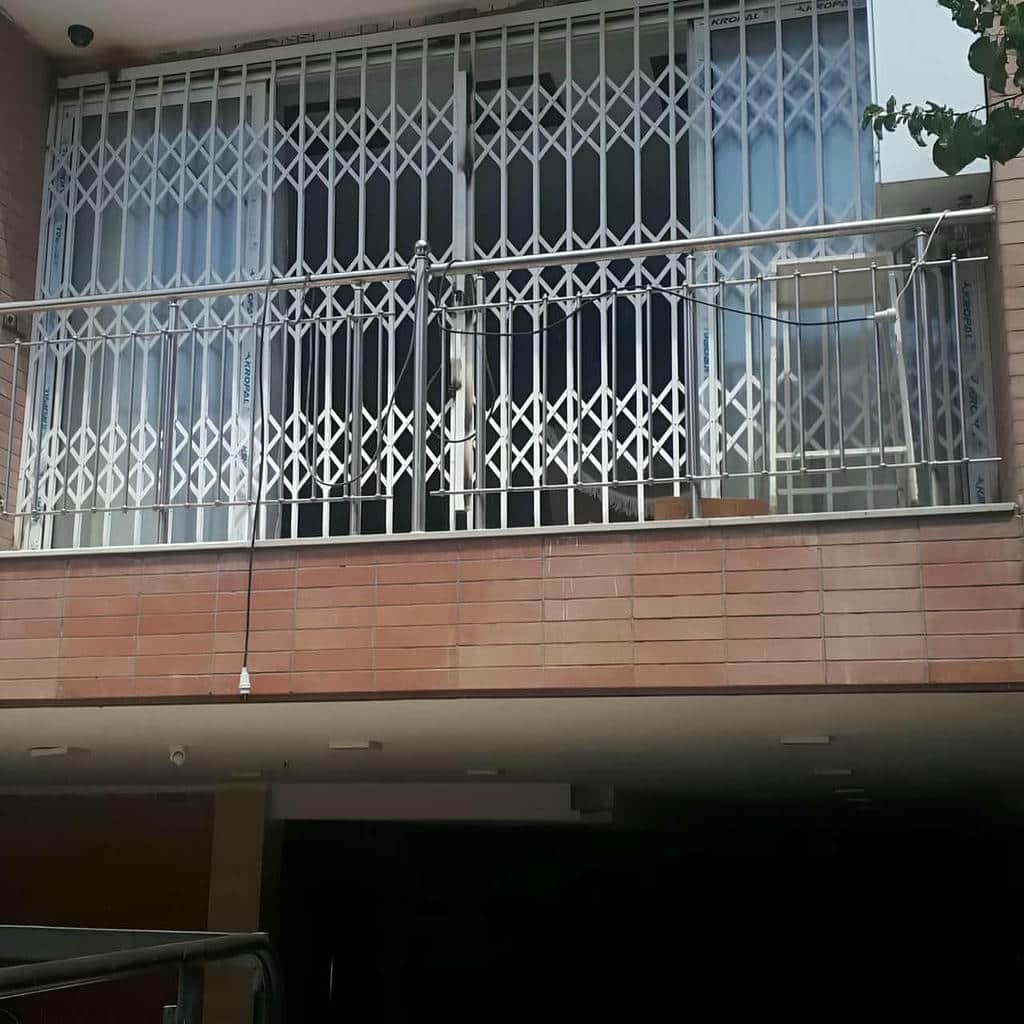

پروژه ای با فضای محدود برای جمع شدن حفاظ
در دهانه ای که دیوار جانبی کوتاه است, مدل تلسکوپی می تواند چند لنگه باریک را روی مسیرهای موازی جمع کند. هر لنگه بخشی از عرض کل را پوشش می دهد و هنگام باز شدن پشت یا کنار لنگه دیگر قرار می گیرد. این طرح فضای جمع شدن را کاهش می دهد, اما ضخامت مجموعه در حالت باز بیشتر می شود. فاصله ریل ها, محل هم پوشانی قاب ها و ترتیب حرکت باید پیش از ساخت مشخص شوند. اگر این جزئیات تنها در زمان نصب تصمیم گیری شوند, احتمال برخورد لنگه ها یا باقی ماندن شکاف میان آن ها افزایش می یابد.
مدل تلسکوپی برای پروژه ای مناسب است که باز شدن بخش بزرگی از دهانه ارزش پیچیدگی بیشتر را داشته باشد. تعداد چرخ, راهنما و نقاط تنظیم در این ساختار بیشتر است و سرویس دوره ای آن نیز دقت بالاتری می خواهد. فضای دسترسی به قطعات نباید پس از نصب با پوشش یا قاب تزئینی بسته شود. اگر کارفرما فقط به باز شدن محدود برای نظافت نیاز دارد, مدل ترکیبی با بخش ثابت ممکن است اقتصادی تر و ساده تر باشد. انتخاب نهایی باید از مقایسه نیاز واقعی با نگهداری آینده شکل بگیرد.
هشت طرح برای مسیرهای متفاوت پروژه
هشت طرح قابل اجرا شامل تک لنگه مستقیم, دولنگه متقابل, تلسکوپی چندبخشی, شبکه جمع شونده, خطی عمودی, قاب درقاب, ترکیبی ثابت و متحرک و مدل دارای ریل مخفی هستند. تک لنگه برای مسیر جانبی بلند مناسب است و دولنگه در پروژه ای کاربرد دارد که دو طرف پنجره فضای متعادل دارند. تلسکوپی برای دهانه عریض با فضای جمع شدن محدود بررسی می شود. شبکه جمع شونده حجم کمتری می گیرد, اما اتصالات متحرک بیشتری دارد و باید از نظر لقی و دوام دقیق تر کنترل شود.
طرح خطی عمودی وزن کمتری ایجاد می کند و با نمای ساده هماهنگ است. مدل قاب درقاب ظاهر هندسی تری دارد, اما وزن و بار چرخ را افزایش می دهد. ساختار ترکیبی بخشی از دهانه را ثابت نگه می دارد و فقط ناحیه مورد نیاز را باز می کند. ریل مخفی نیز ظاهر مرتب تری دارد, اما دسترسی تعمیراتی آن باید از ابتدا پیش بینی شود. تفاوت این مدل ها فقط در شکل نیست؛ هرکدام فضای حرکت, زیرسازی و برنامه نگهداری متفاوتی می خواهند. پروژه باید مدلی را انتخاب کند که بدون تغییر اجباری در محل قابل ساخت و سرویس باشد.
- مسیر حرکت را همراه با تمام موانع جانبی اندازه گیری کنید.
- مدل تک لنگه را فقط برای دیوار جانبی با طول کافی انتخاب نمایید.
- پیچیدگی مدل تلسکوپی را با میزان بازشدگی مورد نیاز مقایسه کنید.
- برای بازشدگی محدود, مدل ترکیبی ثابت و متحرک را بررسی نمایید.
- ظاهر لنگه بازشده را در ترکیب کلی نمای ساختمان ارزیابی کنید.
ساختار ریل و قطعات متحرک در کارگاه پروژه
پس از مشخص شدن مدل, طراحی وارد مرحله ای می شود که وزن قاب و کیفیت حرکت باید هم زمان کنترل شوند. ریل, چرخ بلبرینگی, راهنمای جانبی, قاب ثابت, قفل و ضربه گیر اجزای جدا از هم نیستند؛ عملکرد هر قطعه به انتخاب صحیح قطعه دیگر وابسته است. ریل سبک برای لنگه سنگین به تدریج تغییر شکل می دهد و چرخ نامتناسب نیز حرکت قاب گونیا را دشوار می کند. در کارگاه, ابعاد قاب متحرک با تلرانس لازم ساخته می شود و جای چرخ و قفل پیش از پوشش نهایی آزمایش خواهد شد. مونتاژ روی سطح تراز انجام می گیرد تا لنگه پس از قرار گرفتن روی ریل, نوسان و پیچش نداشته باشد. کیفیت این مرحله تعیین می کند نصب محل به تنظیم محدود ختم شود یا به برش و اصلاح گسترده نیاز پیدا کند.

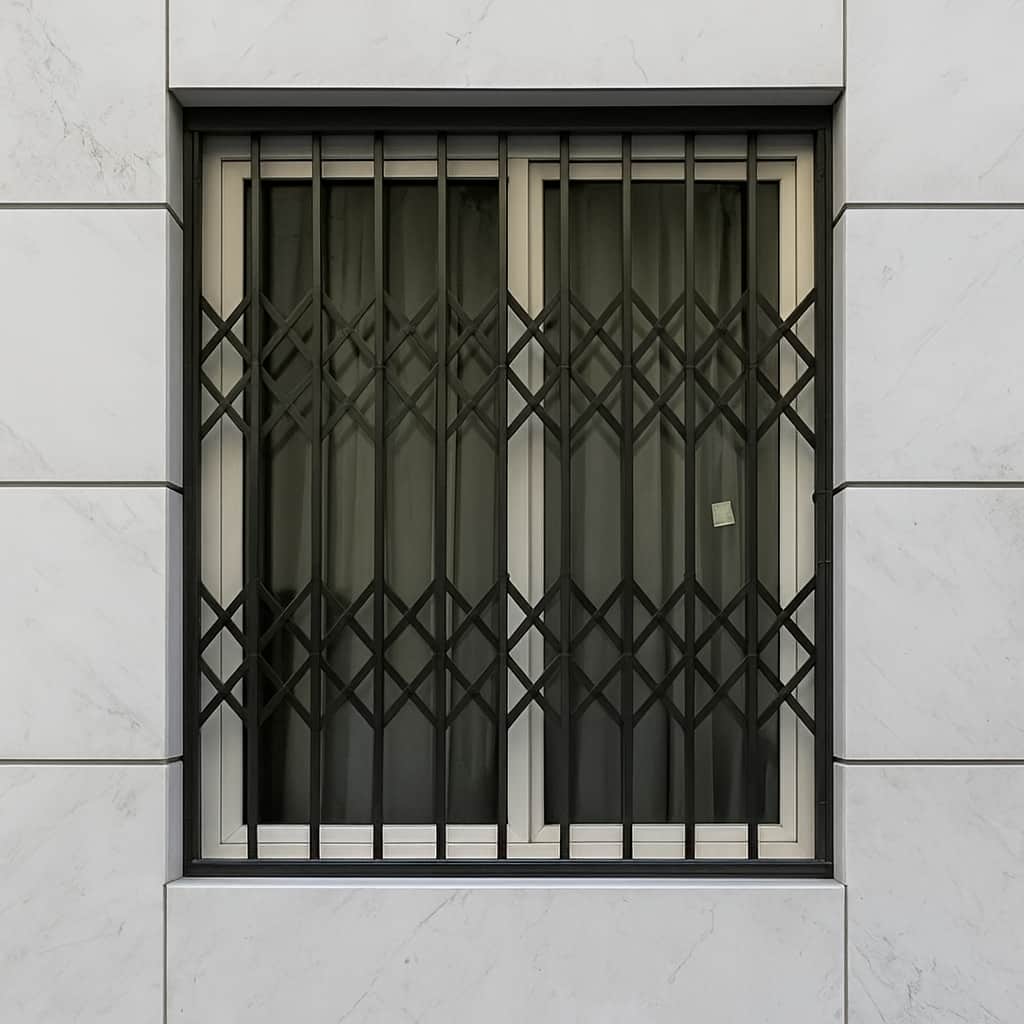

انتخاب ریل بر اساس وزن لنگه
نوع ریل باید با وزن واقعی قاب, طول مسیر و محل انتقال بار هماهنگ باشد. ریل پایین رو وزن را روی بخش پایینی دهانه منتقل می کند و برای لنگه های سنگین مناسب است, اما شیار آن به نظافت منظم نیاز دارد. ریل آویز مسیر پایین را آزاد نگه می دارد, ولی زیرکار بالای پنجره باید ظرفیت تحمل وزن و نیروی حرکت را داشته باشد. در هر دو سیستم, ریل باید کاملاً مستقیم باشد و در طول مسیر پیچش یا فرورفتگی نداشته باشد. انتخاب نوع ریل پیش از شناسایی دیوار و سقف, تصمیم فنی قابل اتکایی نیست.
طول ریل از جمع عرض دهانه, مسیر جمع شدن و فضای توقف به دست می آید. ابتدا و انتهای آن به ضربه گیر نیاز دارند تا قاب با شدت به بست یا دیوار برخورد نکند. در مدل دولنگه, نقطه تلاقی دو قاب باید روی محور دقیق قرار گیرد و در مدل تلسکوپی, ریل ها باید فاصله ثابت داشته باشند. کوچک ترین انحراف می تواند باعث شود یک لنگه جلوتر حرکت کند یا به دیگری ساییده شود. پیش از رنگ کاری, مسیر کامل با قاب آزمایشی کنترل می شود تا تغییرات لازم در کارگاه انجام گیرند.

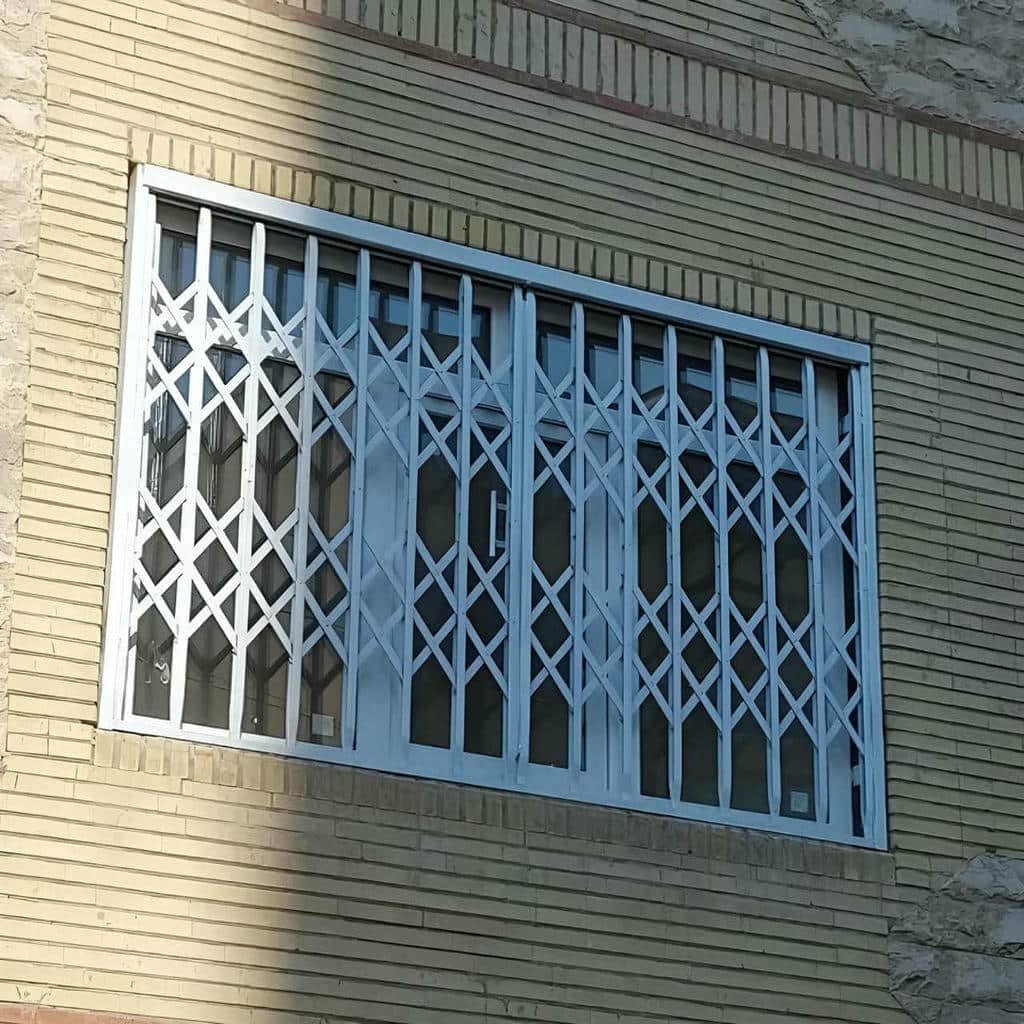

چرخ بلبرینگی و راهنمای حرکت
چرخ بلبرینگی باید ظرفیت تحمل وزن قاب را داشته باشد و با سطح ریل سازگار باشد. قطر کم روی قاب سنگین, فشار بیشتری به بلبرینگ وارد می کند و حرکت را پس از مدتی سنگین خواهد کرد. تعداد چرخ ها نیز باید بر اساس طول لنگه انتخاب شود. کم بودن آن ها بار را روی چند نقطه متمرکز می کند و افزایش بی هدف تعداد چرخ, تنظیم هم زمان را دشوار می سازد. محل نصب چرخ باید امکان بازدید و تعویض داشته باشد تا خرابی یک قطعه به باز کردن کامل حفاظ منجر نشود.
راهنمای بالا یا پایین, قاب را در صفحه حرکت نگه می دارد و از نوسان جانبی جلوگیری می کند. فاصله راهنما باید به اندازه ای باشد که لنگه روان حرکت کند, اما لقی محسوس نداشته باشد. قطعه ضد بلند شدن نیز مانع خارج کردن قاب از ریل می شود و بخشی از امنیت سیستم است. این قطعه نباید پشت پوشش غیرقابل دسترس پنهان شود. در زمان تست, قاب با فشار کنترل شده در جهت بالا و طرفین بررسی می شود تا ضعف راهنما یا امکان خروج از مسیر پیش از تحویل مشخص گردد.
قفل و قاب ثابت در نقطه بسته شدن
در موقعیت بسته, لنگه باید به قاب ثابت متصل شود و حرکت جانبی یا عمودی نداشته باشد. قفل مرکزی تنها زمانی عملکرد مناسب دارد که پایه آن روی پروفیل مقاوم نصب شده باشد. در مدل تک لنگه, پین بالا و پایین می توانند اتصال را کامل کنند. در مدل دولنگه, قفل میانی باید دو قاب را بدون ایجاد شکاف به هم نزدیک سازد. محل کلید یا اهرم نباید از بیرون قابل دسترسی باشد و در عین حال بهره بردار باید بتواند آن را بدون فشار اضافی کنترل کند.
قاب ثابت مرجع توقف و تراز لنگه است. اگر این بخش در کارگاه گونیا ساخته نشده باشد یا هنگام نصب تاب بردارد, قفل به درستی درگیر نمی شود. استفاده از ضربه گیر و قطعه تنظیم در محل تماس, صدای بسته شدن را کاهش می دهد و از انتقال ضربه مستقیم به دیوار جلوگیری می کند. قفل, پین ها و توقف نهایی پیش از پوشش چند بار آزمایش می شوند. پس از نصب نیز همین آزمون تکرار خواهد شد, زیرا تغییر محدود تراز ریل می تواند موقعیت قفل را جابه جا کند.
- نوع ریل را بر اساس وزن قاب و مقاومت زیرکار تعیین کنید.
- طول مسیر را همراه با توقف و ضربه گیر محاسبه نمایید.
- چرخ قابل سرویس و متناسب با بار واقعی لنگه انتخاب کنید.
- راهنما و مانع ضد بلند شدن را بخشی از ساختار امنیتی بدانید.
- قفل را پیش از رنگ و پس از نصب دوباره آزمایش نمایید.
آماده سازی دهانه و نصب در محدودیت واقعی محل
اجرای سیستم کشویی با برداشت مسیر حرکت آغاز می شود, زیرا اندازه خود پنجره تنها بخشی از اطلاعات لازم است. تراز دیوار, شیب کف, استحکام پیشانی دهانه و فاصله قاب پنجره از محل ریل باید ثبت شوند. همچنین پرده, توری, دستگیره و هر وسیله ای که در مسیر لنگه قرار می گیرد در نقشه مشخص خواهد شد. اگر ریل روی سطح ناصاف نصب شود, قاب در بخشی از مسیر خودبه خود حرکت می کند و در بخش دیگر گیر خواهد کرد. بنابراین زیرسازی باید پیش از نصب قطعه نهایی اصلاح شود. انتخاب محل ریل, نوع مهار و فاصله قاب متحرک از شیشه به شرایط همان پروژه وابسته است و نباید از روی نمونه نصب شده در محل دیگر تکرار شود.
اندازه گیری مسیر حرکت و توقف نهایی
عرض و ارتفاع دهانه در چند نقطه اندازه گیری می شوند تا اختلاف بنایی مشخص گردد. سپس طول دیوار جانبی, ضخامت موانع و محدوده توقف قاب ثبت می شود. اگر لنگه در حالت باز روی پنجره مجاور قرار گیرد یا مسیر دسترسی به وسیله دیگری را ببندد, مدل باید تغییر کند. دستگیره و قاب بیرونی نیز بخشی از عرض واقعی مجموعه هستند و نباید از محاسبه حذف شوند. در مدل تلسکوپی, ضخامت بسته لنگه ها و فاصله ریل های موازی نیز در کنار پنجره فضا اشغال می کنند.
تصویر مسیر باز و بسته همراه با جهت حرکت ثبت می شود تا کارگاه محل چرخ, قفل و قاب ثابت را درست آماده کند. اگر چند پنجره مشابه در پروژه وجود دارد, هر دهانه کد مستقل می گیرد؛ زیرا اختلاف محدود در سنگ یا دیوار می تواند طول ریل را تغییر دهد. ثبت یک اندازه مشترک برای تمام دهانه ها احتمال اصلاح در محل را افزایش می دهد. در مدل های نامتقارن نیز جهت نصب اهمیت بیشتری دارد و چرخاندن لنگه می تواند موقعیت قفل و طرح ظاهری را به طور کامل تغییر دهد.

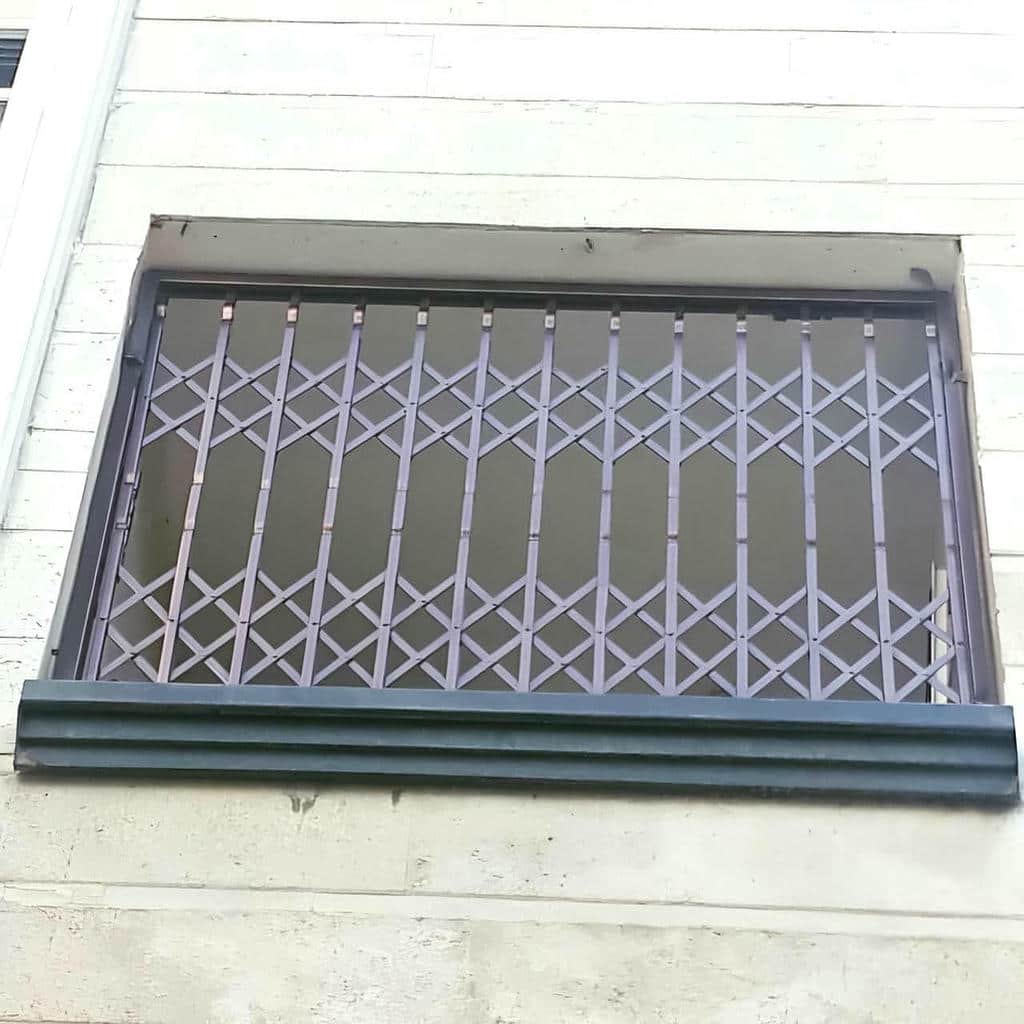

زیرسازی ریل روی دیوار یا کف
ریل پایین باید روی سطح مقاوم و پیوسته نصب شود. سنگ لق, کف شیب دار یا پوشش نازک نمی تواند وزن لنگه و ضربه حرکت را به طور پایدار تحمل کند. اگر کف برای تخلیه آب شیب دارد, زیرسازی مستقل باید ریل را تراز نگه دارد و هم زمان مسیر آب را مسدود نکند. در سیستم آویز, صفحه یا تیرک بالایی باید بار را به دیوار مقاوم منتقل سازد. اتصال صرف به نما یا قاب سبک پنجره, راهکار مناسبی برای تحمل وزن سیستم نیست.
ریل ابتدا به صورت موقت مهار و با ابزار دقیق تراز می شود. سپس لنگه آزمایشی در تمام مسیر حرکت خواهد کرد تا نقاط گیر یا شتاب ناخواسته مشخص شوند. پیچ ها باید تدریجی محکم شوند تا خود ریل در اثر فشار اتصال تغییر شکل ندهد. اگر سطح ناصاف باشد, فاصله گذار مقاوم و صفحه تنظیم استفاده می شود و خم کردن ریل برای انطباق با دیوار قابل قبول نیست. پس از تثبیت, محل سوراخ ها و آسیب پوشش ترمیم می شود تا رطوبت وارد اتصال نگردد.
کنترل حرکت و امنیت هنگام تحویل
حرکت لنگه باید از ابتدا تا انتهای مسیر با نیروی نزدیک به یکسان انجام شود. سرعت گرفتن خودکار نشانه شیب ریل است و توقف ناگهانی می تواند از تنظیم نادرست چرخ یا آلودگی مسیر ناشی شود. قاب نباید هنگام حرکت نوسان کند, با دیوار تماس داشته باشد یا صدای ساییدگی ایجاد نماید. ضربه گیرها نیز باید قاب را بدون انتقال ضربه شدید متوقف کنند. در مدل تلسکوپی, ترتیب حرکت تمام لنگه ها بررسی می شود تا یک بخش زودتر از دیگری گیر نکند.
پس از بسته شدن, قفل, پین ها, راهنما و قطعه ضد خروج آزمایش می شوند. قاب نباید با فشار دست از مسیر بلند شود یا در قاب ثابت لقی قابل توجه داشته باشد. سپس عملکرد پنجره اصلی, توری و پرده کنترل خواهد شد. لبه های تیز, خراش رنگ و پیچ های بیرون زده باید پیش از تحویل اصلاح شوند. ارزیابی نهایی از روبه روی نما نیز انجام می شود تا قاب متحرک در حالت باز و بسته با خطوط ساختمان هماهنگ دیده شود.
- مسیر واقعی قاب را فراتر از عرض پنجره اندازه گیری کنید.
- برای هر دهانه, کد و جهت حرکت مستقل ثبت نمایید.
- ریل را روی زیرکار مقاوم و کاملاً تراز مهار کنید.
- پیش از سفت کردن نهایی پیچ ها, حرکت آزمایشی انجام دهید.
- قفل, راهنما و خروج احتمالی لنگه را هنگام تحویل کنترل کنید.

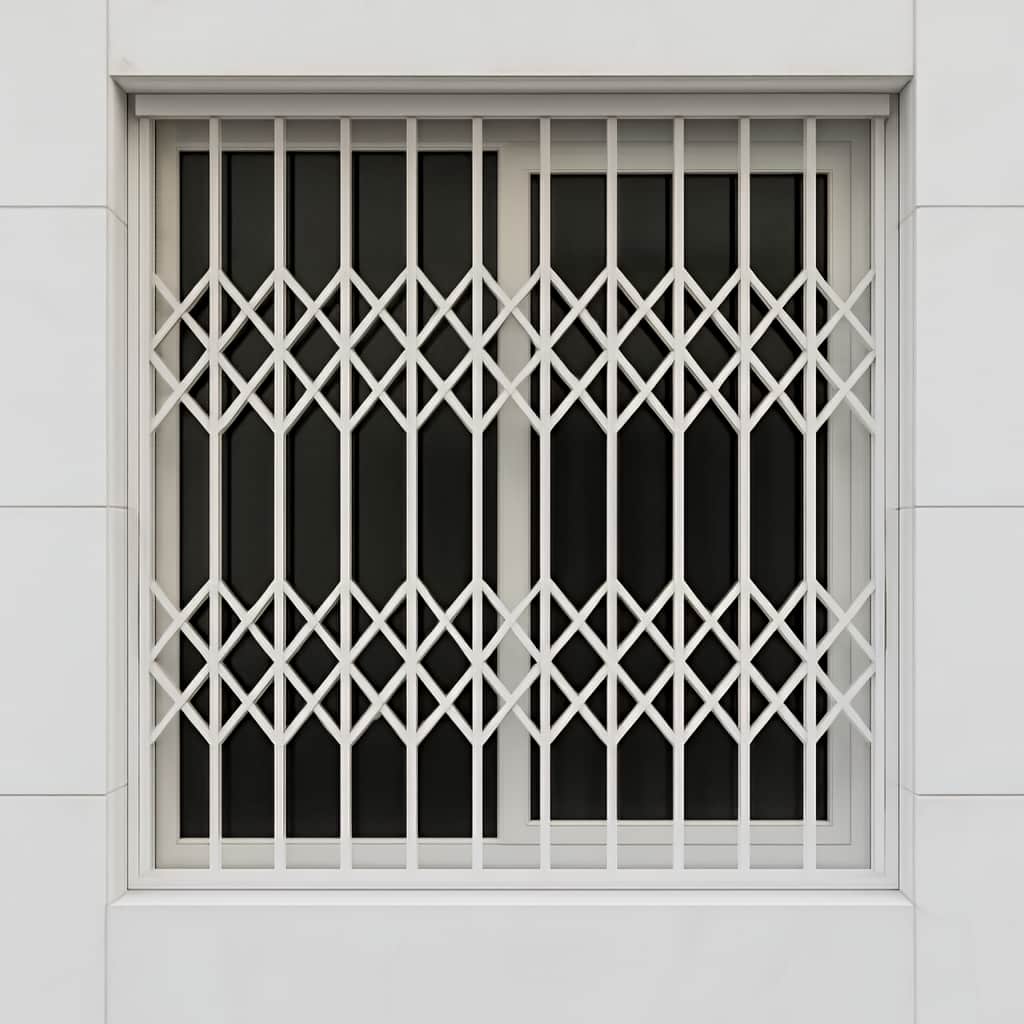

قیمت, سفارش و خدمات پروژه ای تک سازه
برآورد هزینه حفاظ کشویی پس از مشخص شدن مدل حرکت و شرایط زیرکار امکان پذیر است. ابعاد دهانه, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, تراکم پروفیل, پوشش سطح و روش نصب بر قیمت اثر دارند. مدل تک لنگه قطعات کمتری دارد, اما در دهانه عریض ممکن است قاب مقاوم تر و چرخ بزرگ تری بخواهد. مدل تلسکوپی مسیر جمع شدن کوتاه تری ایجاد می کند, ولی تعداد ریل و قطعات تنظیم آن بیشتر است. در سفارش حرفه ای باید مشخص شود بازدید, نقشه ساخت, رنگ, حمل, نصب, تنظیم و تست نهایی در دامنه خدمات قرار دارند. تک سازه با ثبت این موارد می تواند پیشنهادها را بر اساس کیفیت واقعی پروژه شفاف کند و مانع مقایسه ناقص میان سیستم هایی شود که فقط ظاهر مشابه دارند.
عوامل مؤثر بر قیمت ساخت و نصب
وزن آهن تنها بخشی از هزینه پروژه است. ریل باربر, چرخ بلبرینگی, راهنمای ضد نوسان, قفل, پین, ضربه گیر و قطعات مهار نیز در عملکرد نهایی نقش دارند. مدل شبکه ای متراکم یا قاب درقاب وزن بیشتری ایجاد می کند و ممکن است به یراق آلات قوی تری نیاز داشته باشد. مدل تلسکوپی نیز به مونتاژ و تنظیم دقیق تر وابسته است. نوع پوشش و آماده سازی سطح در محیط مرطوب یا قابل شست وشو, بخش دیگری از مشخصات سفارش محسوب می شود.
شرایط نصب می تواند دامنه هزینه را تغییر دهد. زیرکار تراز و مقاوم با دیوار توخالی, کف شیب دار یا مسیر دارای مانع یکسان نیست. ممکن است پروژه به صفحه تقویتی یا اصلاح مسیر جانبی نیاز داشته باشد. برای مقایسه پیشنهادها باید ظرفیت چرخ, جنس ریل, تعداد مهار, نوع قفل و خدمات تنظیم مشخص باشند. کاهش جزئیات تزئینی می تواند هزینه را کنترل کند, اما استفاده از قطعات حرکتی ضعیف یا حذف مانع ضد خروج, صرفه جویی منطقی محسوب نمی شود.
مسیر سفارش از بازدید تا راه اندازی
فرآیند سفارش با ارسال تصویر کامل پنجره, دیوارهای جانبی, قسمت بالا و پایین دهانه و ابعاد تقریبی آغاز می شود. کارفرما باید میزان بازشدگی مورد نیاز و وجود پرده, توری یا تجهیزات ثابت را نیز اعلام کند. پس از بازدید, جهت حرکت, تعداد لنگه ها, نوع ریل, محل قفل و روش مهار در نقشه ثبت خواهند شد. این نقشه نشان می دهد قاب در حالت باز کجا قرار می گیرد و چه مقدار از دهانه آزاد باقی می ماند.
پس از تأیید, قاب در کارگاه ساخته و حرکت آن روی ریل آزمایشی کنترل می شود. تمام سوراخ کاری ها, جای چرخ و قفل پیش از اجرای پوشش نهایی تکمیل خواهند شد. تک سازه در مرحله حمل باید از ریل, چرخ و سطح رنگ شده در برابر ضربه محافظت کند. نصب با تراز کردن مسیر, تنظیم قاب و تست قفل پایان می یابد. تحویل نهایی زمانی انجام می شود که عملکرد محصول با نقشه سفارش و محدودیت واقعی محل مطابقت داشته باشد.
نگهداری و تعمیر سیستم متحرک
ریل کشویی باید از گردوغبار, شن و مواد چسبنده پاک نگه داشته شود. تجمع آلودگی زیر چرخ, حرکت را سنگین می کند و فشار بیشتری به بلبرینگ وارد می سازد. روان کننده نیز باید با نوع چرخ و ریل سازگار باشد, زیرا مواد نامناسب گردوغبار را جذب می کنند. پیچ های مهار, ضربه گیر و راهنمای جانبی در بازدید دوره ای کنترل می شوند. صدای غیرعادی, افزایش نیروی حرکت یا نوسان قاب نشانه ای است که نباید نادیده گرفته شود.
افتادگی قاب, گیرکردن قفل یا حرکت نامنظم ممکن است از تنظیم چرخ, تغییر تراز ریل یا شل شدن راهنما ناشی شود. اگر ضربه باعث خم شدن قاب یا جدا شدن مهار شده باشد, حرکت اجباری لنگه آسیب را افزایش می دهد. خدمات پس از نصب باید امکان تعویض چرخ, تنظیم قفل, ترمیم پوشش و اصلاح اتصال را فراهم کند. ثبت مشخصات قطعات در زمان سفارش نیز تهیه نمونه جایگزین را آسان می سازد و از تعویض غیرضروری کل حفاظ جلوگیری خواهد کرد.
- پیشنهادها را با مشخصات یکسان ریل و چرخ مقایسه کنید.
- میزان بازشدگی و محل جمع شدن قاب را پیش از سفارش نهایی نمایید.
- ساخت, رنگ, حمل, نصب و تنظیم را در دامنه خدمات ثبت کنید.
- ریل را تمیز نگه دارید و تغییر صدای حرکت را پیگیری نمایید.
- مشخصات یراق آلات را برای تعمیر و تعویض آینده نگهداری کنید.
فضای جانبی باید قاب متحرک, دستگیره و توقف انتهایی را به طور کامل در خود جای دهد. اندازه دقیق به عرض لنگه و شکل ریل بستگی دارد. وجود پرده, لوله, کلید یا پنجره مجاور نیز مسیر واقعی را محدود می کند. اگر فضای کافی وجود نداشته باشد, مدل دولنگه, تلسکوپی یا ترکیبی بررسی می شود. اندازه گیری فقط از لبه پنجره کافی نیست و تمام موانع باید در نقشه ثبت شوند.
مدل تک لنگه از یک قاب بزرگ تشکیل می شود که در یک سمت جمع خواهد شد. مدل تلسکوپی چند قاب باریک تر دارد که روی مسیرهای موازی حرکت می کنند و فضای کمتری برای جمع شدن می خواهند. در مقابل, تعداد چرخ, ریل و قطعات تنظیم در مدل تلسکوپی بیشتر است. این طرح برای دهانه عریض با مسیر جانبی محدود مناسب است, به شرط آنکه امکان سرویس قطعات پس از نصب حفظ شود.
راهنمای جانبی, مانع ضد بلند شدن و توقف انتهایی, قاب را در مسیر نگه می دارند. وزن لنگه به تنهایی برای جلوگیری از خروج کافی نیست. این قطعات باید متناسب با نوع ریل طراحی شوند و هنگام تحویل با فشار کنترل شده آزمایش گردند. اگر لنگه در جهت بالا یا طرفین لقی زیادی داشته باشد, تنظیم راهنما یا محل چرخ باید اصلاح شود.
قیمت به ابعاد, تعداد لنگه ها, نوع ریل, ظرفیت چرخ, طرح قاب, قفل, پوشش و شرایط زیرسازی وابسته است. مدل تلسکوپی یا شبکه ای قطعات و تنظیم بیشتری نسبت به مدل تک لنگه ساده دارد. کف شیب دار یا دیوار ضعیف نیز ممکن است به صفحه تقویتی نیاز داشته باشد. برای برآورد دقیق, مسیر حرکت و مشخصات فنی باید پس از بازدید نهایی شوند.
تصویر کامل پنجره, دیوارهای دو طرف, بخش بالا و پایین دهانه, ابعاد تقریبی و میزان بازشدگی مورد نیاز برای بررسی اولیه لازم هستند. وجود توری, پرده یا مانع جانبی نیز باید اعلام شود. پس از بازدید, مدل لنگه, جهت حرکت, نوع ریل, قفل و روش اتصال ثبت می شوند. این اطلاعات باعث می شوند محصول بر اساس فضای واقعی ساخته شود و در محل به اصلاح گسترده نیاز نداشته باشد.
ریل, چرخ بلبرینگی, راهنما, قفل و ضربه گیر در صورت طراحی قابل سرویس, امکان تنظیم یا تعویض دارند. سنگین شدن حرکت همیشه نشانه خرابی چرخ نیست و ممکن است از آلودگی یا تغییر تراز ریل ناشی شود. پیش از تعویض قطعه باید مسیر کامل بررسی گردد. اگر ریل خم شده یا مهار آن شل باشد, تعویض چرخ به تنهایی عملکرد پایدار ایجاد نمی کند.
جمع بندی
8 طرح حفاظ پنجره متحرک کشویی زمانی به انتخاب اجرایی مناسب تبدیل می شوند که مسیر حرکت, فضای جمع شدن و زیرکار محل پیش از ساخت مشخص شده باشند. مدل تک لنگه, دولنگه, تلسکوپی, شبکه ای, خطی, قاب درقاب, ترکیبی و ریل مخفی هرکدام محدودیت متفاوتی برای وزن, چرخ, قفل و نگهداری دارند. انتخاب صرفاً ظاهری می تواند باعث باقی ماندن بخشی از دهانه, برخورد قاب با دیوار یا حرکت سنگین شود. اندازه گیری دقیق, ریل تراز, قاب گونیا, راهنمای ضد نوسان و مهار مقاوم, پایه های اصلی اجرای مطمئن هستند. هماهنی رنگ و محل قرارگیری لنگه بازشده با نمای ساختمان نیز باید در تصمیم پروژه دیده شود. تک سازه می تواند مسیر مشاوره, طراحی, ساخت, نصب و تنظیم نهایی را بر اساس شرایط واقعی پنجره انجام دهد. برای ثبت سفارش یا استعلام قیمت روز, تصاویر دهانه و مسیرهای اطراف را ارائه کنید تا مدل مناسب و جزئیات اجرای آن پیش از تولید مشخص شوند.
